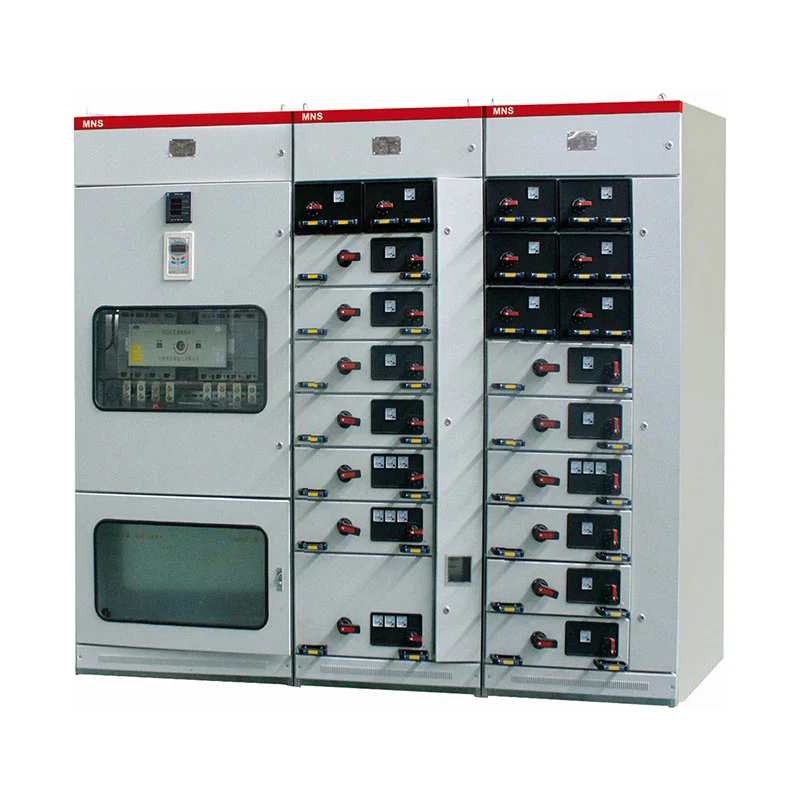

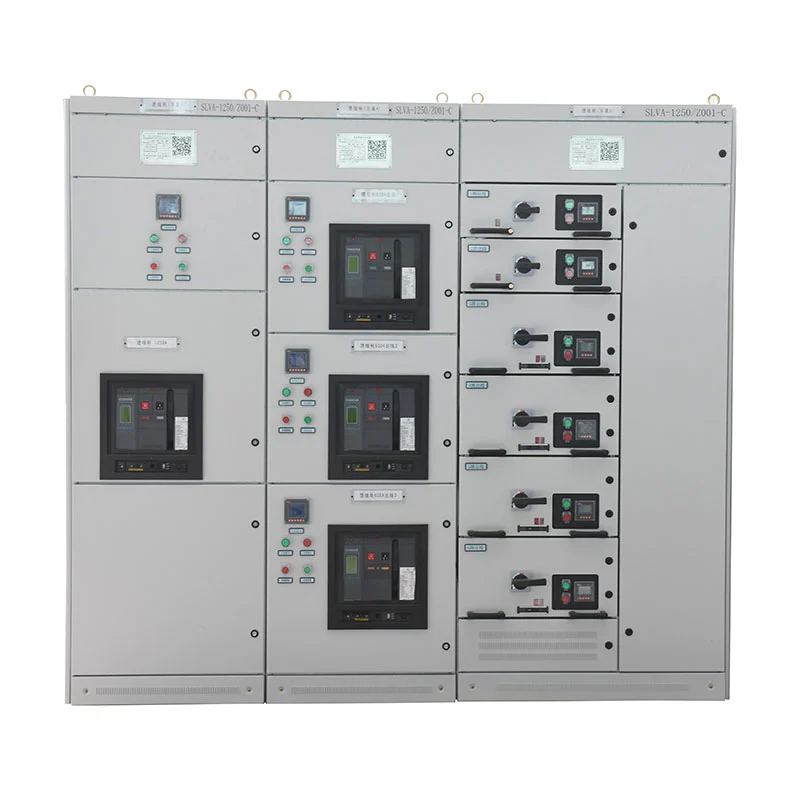

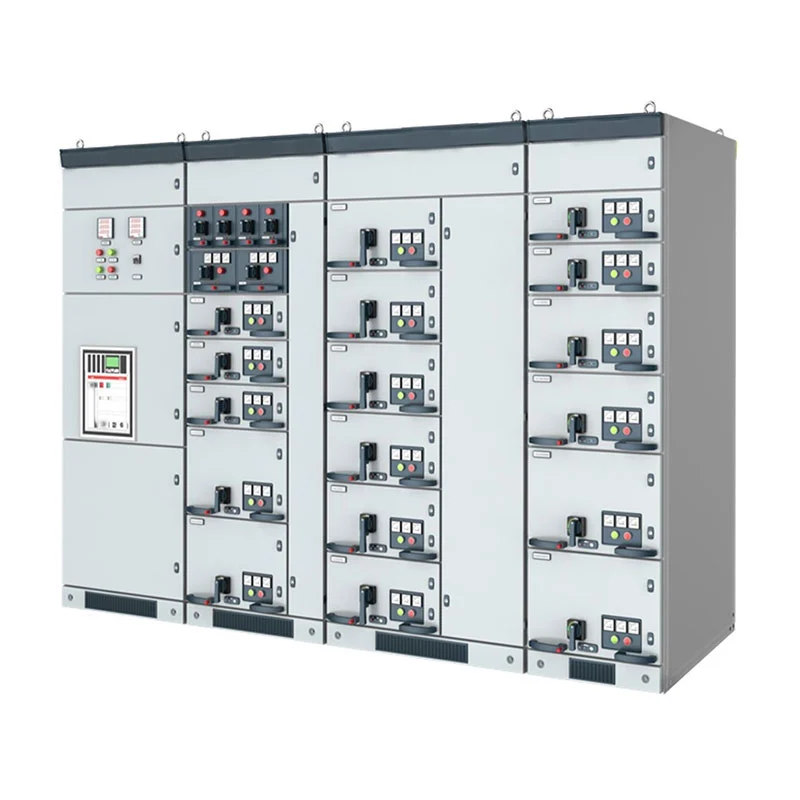

Sviluppato da Zhejiang Usune Electric Co., Ltd., il quadro di distribuzione estraibile a bassa tensione è adatto per CA Sistemi a 50Hz con tensione di lavoro nominale fino a 400V e corrente nominale fino a 3150A. Il design combina sbarre in rame distribuzione, interruttori automatici configurabili, cablaggio secondario organizzato e spazi cavi dedicati per supportare diversi layout di progetto. Usune produce e fornisce soluzioni di quadri a bassa tensione per centrali elettriche, sottostazioni, fabbriche, impianti minerari, edifici commerciali e altri progetti di distribuzione di energia in Cina e nei mercati esteri.
Carichi elettrici diversi richiedono disposizioni di alimentazione diverse. Il mobile può essere configurato secondo diagramma di distribuzione della potenza, consentendo circuiti in entrata, circuiti in uscita, partenze motore e potenza reattiva circuiti di compensazione da predisporre all'interno dello stesso sistema di distribuzione a bassa tensione.
Per esigenze di distribuzione più ampie, è possibile utilizzare interruttori automatici universali come le serie Emax, MT, 3WN, AH e ME selezionati in base al disegno del progetto. La configurazione può anche incorporare interruttori automatici scatolati, carico interruttori e altri componenti elettrici in base alla corrente nominale e allo schema di protezione richiesti.
Questo approccio di configurazione consente invece di adattare l'apparecchiatura a diverse architetture di distribuzione dell'alimentazione di fare affidamento su una disposizione elettrica fissa.
La sbarra collettrice principale e le sbarre collettrici utilizzano rame elettrolitico per fornire un percorso di trasporto di corrente stabile tra i connettori in ingresso e circuiti in uscita. Isolamento ignifugo e guaine termoretraibili sono applicati alle relative sbarre sezioni per migliorare la protezione dell'isolamento e mantenere chiara l'identificazione delle fasi.
La disposizione delle sbarre è progettata in base al disegno elettrico e ai requisiti di corrente nominale. Flessibile i collegamenti a sbarre possono essere previsti anche in corrispondenza dell'ingresso tra il ponte bus e il circuito principale interruttore dove richiesto dal progetto.
Per i team di approvvigionamento, questa configurazione aiuta a semplificare l'abbinamento del quadro con i trasformatori a monte, ponti bus e sistemi di alimentazione a valle.
Il telaio dell'armadio e le partizioni interne sono realizzati con piastre di acciaio laminate a freddo. La piastra standard lo spessore non è inferiore a 2 mm, garantendo una resistenza meccanica sufficiente per il normale funzionamento, ispezione e manutenzione.
La struttura dell'armadio prevede aree dedicate per componenti elettrici, collegamenti dei cavi e controllo secondario cablaggio. Porte, maniglie di manovra, targhette identificative ed etichette interne sono disposte secondo lo schema elettrico progettazione per facilitare l'identificazione del circuito durante la messa in servizio e la manutenzione.
Un bus di messa a terra in rame PE corre lungo la direzione di disposizione dell'armadio. I componenti che richiedono la messa a terra possono esserlo collegato a questo conduttore, con terminali di terra dedicati previsti per il collegamento alla terra esterna rete.
Il circuito secondario è predisposto secondo i disegni di progetto e le esigenze di controllo. Usi del cablaggio di controllo conduttori in rame isolati flessibili ed è organizzato in fasci per fornire un cablaggio interno pulito e manutenibile disposizione.
I circuiti di controllo utilizzano generalmente conduttori da 1,5 mm², mentre i circuiti di corrente alternata utilizzano conduttori da 2,5 mm², soggetti alle progettazione ingegneristica definitiva. Vengono utilizzate morsettiere ignifughe e numeri di filo o segni di identificazione del circuito sono forniti in modo da corrispondere agli schemi elettrici.
Per gli armadi di ingresso, la protezione da sottotensione può essere incorporata nella protezione dell'interruttore disposizione. Anche le spie luminose, gli interruttori di controllo e gli strumenti di misura possono essere configurati secondo funzione di ciascun circuito.

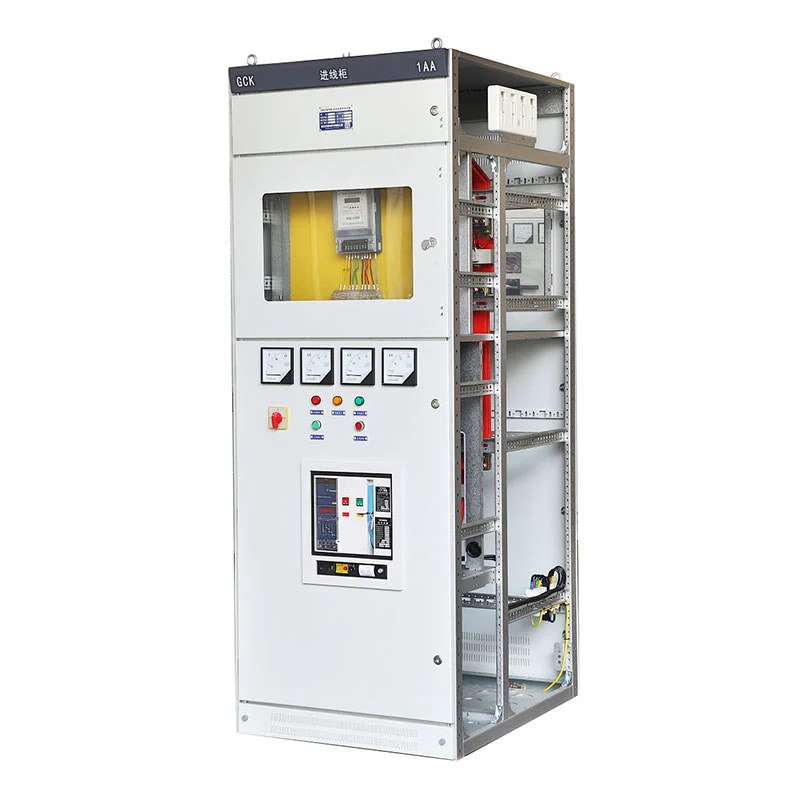

Il quadro di distribuzione estraibile a bassa tensione può essere configurato per diverse alimentazioni comuni a bassa tensione funzioni di distribuzione. Un armadio in ingresso riceve energia dal trasformatore a monte o dalla fonte di alimentazione, mentre gli armadi in uscita distribuiscono l'elettricità ai carichi a valle.
I circuiti di controllo del motore possono essere organizzati utilizzando configurazioni con cassetti grandi e piccoli, con interruttori automatici o fusibili commutatori di carico rotativi selezionati in base alle caratteristiche del motore. Gli armadi di compensazione dei condensatori possono incorporare apparecchiature di compensazione della potenza reattiva manuale, automatica o remota.
Questa disposizione modulare consente alla stessa piattaforma dell'armadio di supportare diverse attività di distribuzione elettrica all'interno un progetto.
| Articolo | Specifica |
| Tipo di prodotto | Quadro di distribuzione estraibile a bassa tensione |
| Tensione di funzionamento nominale | 0,4 kV |
| Frequenza nominale | 50Hz |
| Corrente nominale | Fino a 3150A |
| Grado di protezione | IP23 |
| Installazione | Al coperto |
| Altitudine | ≤2000m |
| Livello di inquinamento | Livello 3 |
| Temperatura ambiente | Da -10°C a +40°C |
| Umidità relativa media giornaliera | ≤95% |
| Umidità relativa media mensile | ≤90% |
| Intensità sismica | ≤Magnitudo 8 |
| Materiale della sbarra principale | Rame elettrolitico |
| Materiale del mobile | Piastra in acciaio laminato a freddo |
| Colore standard del mobile | Grigio elettrico, RAL7032 |

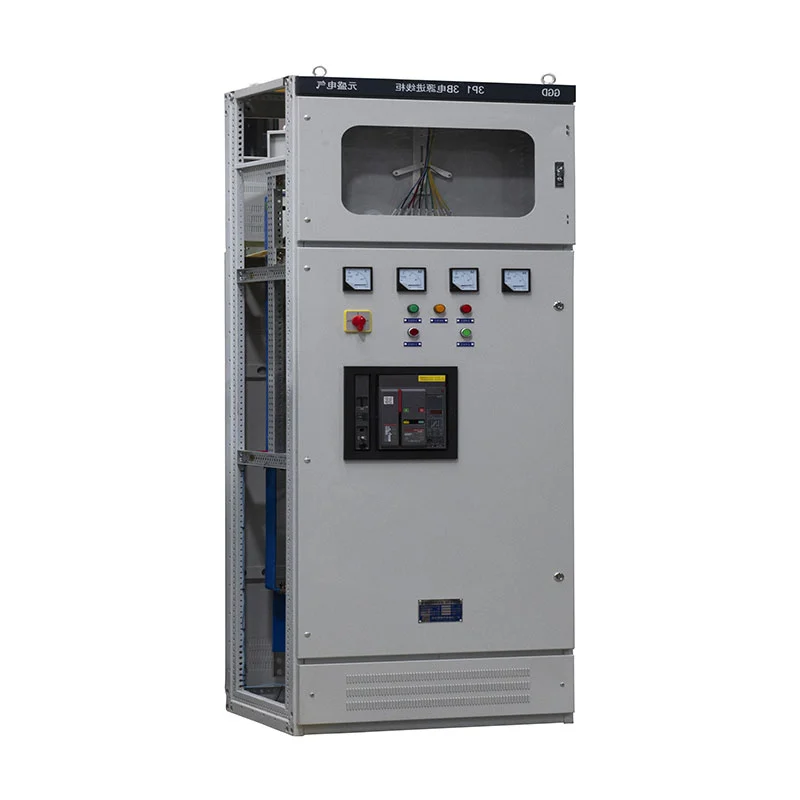

| Modello | Tensione nominale (V) | Corrente nominale (A) | Corrente di interruzione nominale di cortocircuito (KA) | Corrente nominale di tenuta di breve durata (1 s) (kA) | Corrente nominale di tenuta di picco (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||

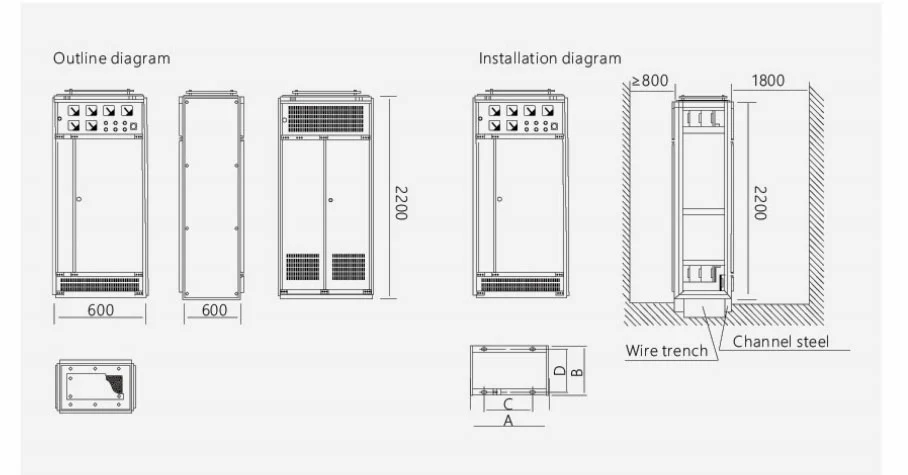

| Codice prodotto | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
L'apparecchiatura è destinata all'installazione interna in ambienti privi di forti vibrazioni, urti o sostanze corrosive condizioni. La temperatura ambiente dovrebbe rimanere compresa tra -10°C e +40°C, con una temperatura media entro 24 ore non superiore a +35°C.
L'altitudine di installazione è normalmente limitata a 2000 m. Ad una temperatura ambiente massima di +40°C, il relativo l'umidità non deve superare il 50%, mentre un'umidità relativa più elevata può essere consentita a temperature più basse secondo le condizioni ambientali applicabili.
L'inclinazione di installazione non deve superare i 5° rispetto al piano verticale. Se l'attrezzatura è richiesta per scopi speciali ambienti o condizioni operative, la configurazione finale può essere determinata tramite consultazione tecnica tra Usune e il cliente.
La sicurezza elettrica viene affrontata sia attraverso la costruzione dell'armadio che attraverso la protezione del circuito. Meccanico ed elettrico le funzioni di interblocco sono incorporate in base alla configurazione selezionata per ridurre gli errori operativi.
L'armadio utilizza etichette dei circuiti e numeri dei componenti chiaramente identificati, mentre il sistema di messa a terra fornisce un Bus in rame PE dedicato per i collegamenti a terra. Gli scomparti cavi possono essere progettati con spazio sufficiente per teste dei cavi e installazione di trasformatori di corrente omopolare dove richiesto.
Le porte anteriori e posteriori sono progettate per un'apertura e una chiusura stabili, mentre i componenti operativi sono posizionati in modo da garantire un'apertura e una chiusura stabili evitare interferenze con ante e maniglie dell'armadio.
Usune produce le sue apparecchiature elettriche a bassa tensione secondo i requisiti IEC e GB applicabili. Rilevante gli standard includono GB/T 14048.2, GB 7251.12 e i requisiti IEC applicabili per quadri a bassa tensione e gruppi di controllo.
Il sistema produttivo e di gestione è supportato dalle certificazioni ISO 9001, ISO 14001 e ISO 45001. Il prodotto possono essere forniti anche con certificazione CE e relativa documentazione di prova secondo i requisiti di progetto.
Queste certificazioni e standard forniscono ai team di procurement una base documentata per la valutazione dei fornitori e dei progetti approvazione e acquisti internazionali.
Il controllo di qualità riguarda i materiali dell'armadio, le sbarre in rame, i componenti elettrici, il cablaggio secondario e i prodotti finiti assemblaggio. I componenti vengono selezionati in base ai disegni di progetto e alle specifiche tecniche approvati.
Prima della consegna, l'attrezzatura assemblata viene sottoposta a ispezioni e test di routine. Cablaggio, identificazione dei componenti, i collegamenti di messa a terra, la struttura dell'armadio e le funzioni elettriche vengono verificati rispetto alla documentazione di progetto ridurre i problemi di installazione e messa in servizio presso la sede del cliente.
Usune conserva inoltre registrazioni di produzione e ispezione per supportare la verifica della qualità e la tracciabilità del progetto.
Il quadro di distribuzione estraibile a bassa tensione è stato fornito per il progetto Cas-space Rocket Launch, dove è necessaria una distribuzione affidabile dell'energia a bassa tensione per le strutture del progetto e il supporto elettrico sistemi.
Per progetti di ingegneria con più carichi elettrici e diversi circuiti di distribuzione, l'armadio modulare La configurazione consente di organizzare in base all'alimentazione in ingresso, ai circuiti di alimentazione e alle funzioni elettriche ausiliarie la progettazione della distribuzione dell'energia nel progetto.
Le dimensioni dell'armadio possono essere determinate in base agli schemi elettrici approvati, alla selezione dei componenti e al cavo requisiti di ingresso e condizioni di installazione del sito. Usune può fornire i corrispondenti disegni dimensionali revisione ingegneristica prima della produzione.
Usune esegue ispezioni e test di routine prima della spedizione. Il processo di test riguarda l'assemblaggio del mobile, collegamenti elettrici, installazione dei componenti, messa a terra, cablaggio secondario e altre funzioni rilevanti.
Rapporti di prova e documentazione tecnica possono essere forniti in base ai requisiti del progetto, aiutando i clienti procedure complete di ispezione in entrata, installazione e messa in servizio.
La configurazione standard ha una tensione nominale di 0,4 kV, con una corrente nominale fino a 3150 A. La configurazione elettrica finale è determinato in base al carico di progetto e ai disegni di progettazione.
SÌ. Usune può personalizzare la configurazione dell'armadio in base a schemi elettrici, quantità di circuiti e componenti selezione, direzione di ingresso dei cavi, dimensioni dell'armadio e altri requisiti di progetto.
Il sistema può ospitare diverse configurazioni di interruttori automatici. Interruttori universali come Emax, MT, Le serie 3WN, AH e ME possono essere selezionate in base al progetto approvato.
SÌ. È possibile organizzare configurazioni di controllo del motore utilizzando cassetti di diverse dimensioni e interruttori automatici o fusibili idonei interruttori di carico in base alla capacità del motore e ai requisiti di protezione.
Le sbarre principali e secondarie utilizzano rame elettrolitico. Le relative sezioni di sbarre possono essere fornite con materiale ritardante la fiamma isolanti e guaine protettive termoretraibili.
Usune può fornire specifiche tecniche, disegni elettrici, disegni dimensionali, rapporti di prova e altro documentazione di qualità in base ai requisiti del progetto.
Il tempo di consegna standard è generalmente di 15-20 giorni, a seconda della configurazione, della quantità e dei requisiti del progetto.
Usune ha più di 14 anni di esperienza nella produzione di apparecchiature elettriche e prodotti basati su progetti sviluppo. Il suo team di ingegneri può lavorare sui disegni dei clienti e sulle specifiche elettriche per sviluppare il configurazione dell'armadio richiesta.
Con i sistemi di gestione ISO 9001, ISO 14001 e ISO 45001, conformità agli standard IEC e GB, certificazione CE e test di routine in fabbrica, Usune fornisce apparecchiature di distribuzione a bassa tensione sia per il mercato nazionale che internazionale progetti.
Per un progetto che richiede un quadro di distribuzione estraibile a bassa tensione, i clienti possono fornire la linea singola schema, corrente nominale, numero di circuiti in entrata e in uscita, requisiti dei componenti e dimensioni dell'armadio. Usune può quindi preparare la configurazione tecnica e il preventivo corrispondenti.
