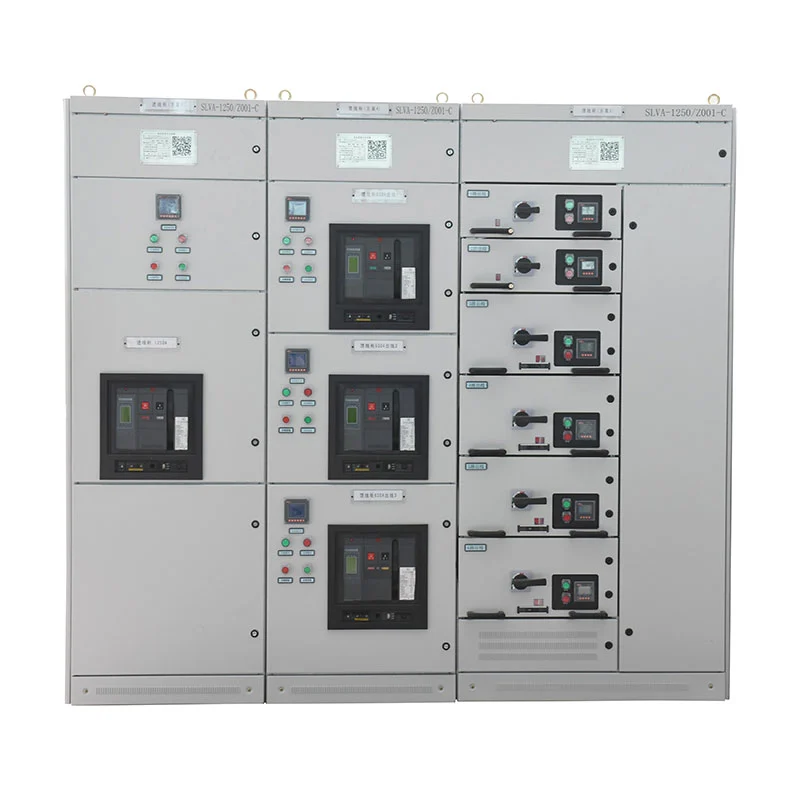

Progettato per sistemi CA 50–60 Hz con tensione di esercizio nominale fino a 660 V, il quadro elettrico a cassetto a bassa tensione può essere configurato per la distribuzione dell'alimentazione, il controllo del motore e la compensazione del fattore di potenza. È adatto per impianti industriali, centrali elettriche, progetti petrolchimici, infrastrutture di trasporto, edifici commerciali, e altri sistemi elettrici a bassa tensione.
In un armadio di distribuzione fisso convenzionale, i circuiti elettrici dipendono relativamente dall'armadio complessivo disposizione. Quando una struttura contiene molti carichi indipendenti, ciò può complicare la gestione del circuito e il futuro modifica più complicata.
Una configurazione a cassetto divide le funzioni elettriche in singole unità. Ogni cassetto può corrispondere ad a alimentatore, motore o carico elettrico specifici, consentendo di organizzare l'intero armadio in base alle esigenze reali struttura distributiva.
Per le fabbriche e gli impianti di grandi dimensioni, ciò significa che il quadro può essere progettato in base al carico elettrico anziché in base al carico elettrico semplicemente intorno alle dimensioni fisiche del mobile.
La struttura a cassetti consente di assegnare diversi circuiti a unità funzionali separate.
Ad esempio, un impianto di produzione può avere circuiti indipendenti per motori di trasporto, pompe, ventilatori, ausiliari macchinari, illuminazione e distribuzione generale di energia. Questi circuiti possono essere organizzati in base alla loro individualità requisiti elettrici.
Questa struttura aiuta gli operatori a identificare la relazione tra ciascun circuito e le apparecchiature collegate particolarmente prezioso nelle grandi sale elettriche contenenti numerose partenze in uscita.
Non tutti i carichi elettrici hanno lo stesso fabbisogno energetico. Un piccolo motore ausiliario e un motore di produzione ad alta potenza potrebbero richiedere diverse modalità di commutazione e protezione.
Il quadro elettrico a cassetti a bassa tensione può quindi utilizzare cassetti grandi e piccoli per circuiti diversi requisiti. La configurazione del cassetto può essere determinata in base alla potenza del motore, alla capacità dell'alimentatore e al numero dei circuiti all'interno del progetto.
Ciò offre agli ingegneri elettrici una maggiore libertà nella preparazione del layout dell'armadio.
Per gli impianti industriali, il controllo dei motori può rappresentare una percentuale significativa dell’energia elettrica a bassa tensione sistema.

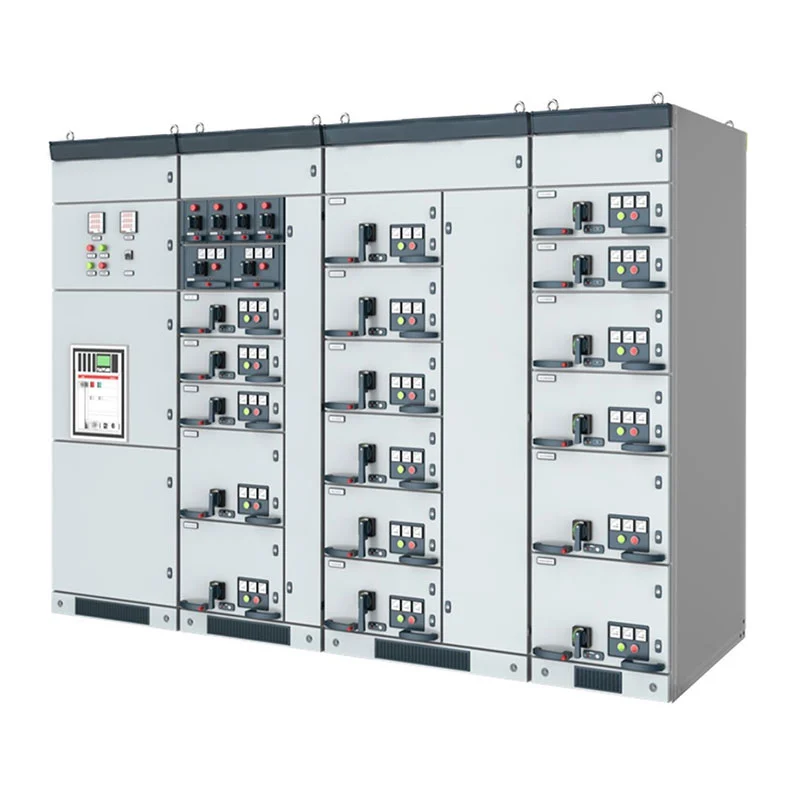

La configurazione MCC è composta da cassetti grandi e piccoli, con il dispositivo di commutazione principale di ciascun circuito che utilizza un interruttore automatico scatolato ad alto potere di interruzione o sezionatore rotativo con fusibile.
Questa disposizione può essere applicata ai circuiti che servono pompe, compressori, ventilatori, trasportatori, macchinari di produzione, ecc altre apparecchiature a motore.
Anche la separazione di questi circuiti motore in unità funzionali dedicate aiuta a semplificare la relazione elettrica tra i singoli motori e le rispettive alimentazioni.

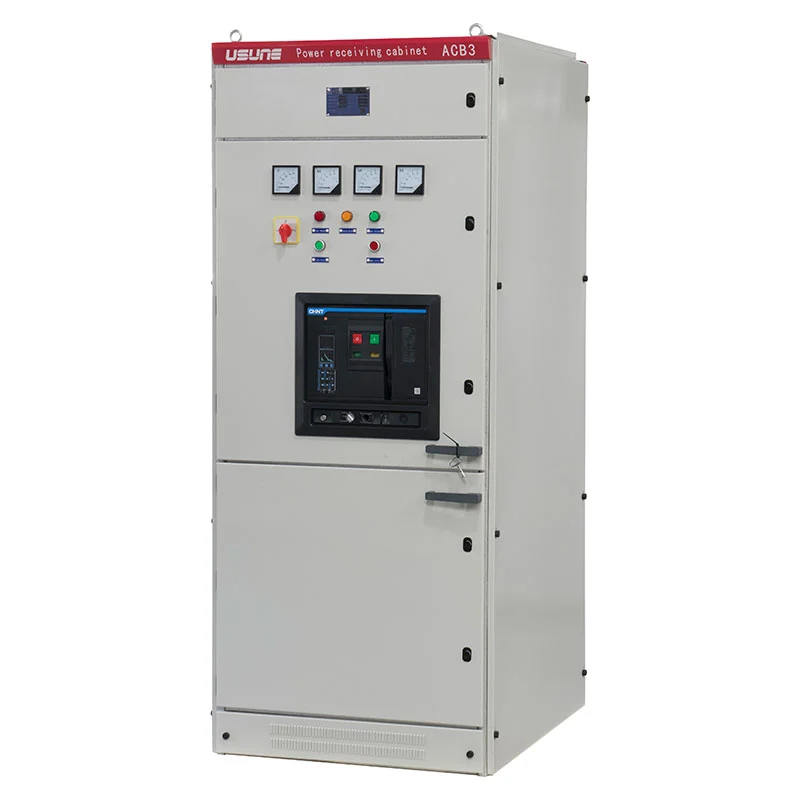

L'armadio del centro di distribuzione dell'energia viene utilizzato quando l'energia elettrica in ingresso deve essere divisa tra più unità circuiti a valle.
La configurazione PC può ospitare interruttori automatici serie Emax, MT, 3WN, AH e ME, a seconda della versione approvata. progettazione elettrica.
La scelta dovrebbe considerare la corrente nominale, la capacità di cortocircuito, le caratteristiche dell'alimentatore, il coordinamento della protezione, e i requisiti delle apparecchiature collegate.
I sistemi industriali con un uso intensivo di motori possono generare una domanda significativa di potenza reattiva. Per tali installazioni, fattore di potenza la compensazione può far parte della progettazione elettrica a bassa tensione.
L'armadio di compensazione può essere configurato per la compensazione del fattore di potenza manuale, automatica o remota.
La sua configurazione può essere determinata in base alle caratteristiche di carico e alla gestione elettrica del cliente requisiti piuttosto che utilizzare lo stesso sistema di compensazione per ogni progetto.
L'apparecchiatura può essere adattata a sistemi elettrici con diverse strutture di carico.
Le fabbriche con più linee di produzione possono utilizzare cassettiere separate per motori, apparecchiature ausiliarie e generale circuiti di potenza.
Pompe, compressori, ventilatori e altre apparecchiature di processo possono essere organizzati tramite circuiti di controllo motore dedicati.
I grandi impianti di produzione possono utilizzare la distribuzione centralizzata a bassa tensione per più apparecchiature e motori ad alta potenza alimentatori.
Le strutture ferroviarie, i terminal e le infrastrutture di supporto possono utilizzare l'armadio per la distribuzione dell'alimentazione delle apparecchiature e impianti elettrici ausiliari.
Gli edifici commerciali e residenziali possono organizzare più alimentatori a bassa tensione all'interno di una distribuzione centralizzata sistema.
Le centrali elettriche e i progetti energetici possono configurare le funzioni di distribuzione, controllo motore e compensazione in base a i loro carichi elettrici ausiliari.
| Articolo | Specifica |
| Tipo di prodotto | Quadri a cassetto a bassa tensione |
| Tensione di funzionamento nominale | ≤660 V |
| Frequenza nominale | 50Hz/60Hz |
| Funzioni principali | Distribuzione dell'energia/Controllo motore/Compensazione del fattore di potenza |
| Configurazione del computer | Interruttori automatici Serie Emax / MT / 3WN / AH / ME |
| Configurazione del Centro clienti | Cassetti grandi e piccoli |
| Commutazione principale MCC | MCCB ad alta interruzione/interruttore rotativo di carico con fusibile |
| Compensazione | Manuale/Automatico/Remoto |
| Altitudine standard | ≤2000m |
| Temperatura ambiente | Da -5°C a +40°C |
| Temperatura media nelle 24 ore | ≤+35°C |
| Trasporto e stoccaggio | Da -25°C a +55°C |
| Temperatura a breve termine | Fino a +70°C per ≤24h |
| Frequenza applicabile | CA 50–60 Hz |
L'ambiente operativo standard dovrebbe avere una temperatura ambiente compresa tra -5°C e +40°C, con una media temperatura nelle 24 ore non superiore a +35°C.
Ad una temperatura ambiente massima di +40°C, l'umidità relativa non deve superare il 50%. Un'umidità più elevata può essere accettabile a temperature più basse, ad esempio fino al 90% a +20°C. Le variazioni di temperatura dovrebbero essere prese in considerazione a causa della condensa può verificarsi.
L'altitudine standard è ≤2000 m.
Durante il trasporto e lo stoccaggio, l'apparecchiatura può resistere a temperature comprese tra -25°C e +55°C, per brevi periodi esposizione fino a +70°C per un periodo non superiore a 24 ore.
Applicazioni speciali, comprese le piattaforme di trivellazione petrolifera offshore e le centrali nucleari, richiedono tecniche separate valutazione e accordo tra produttore e utilizzatore finale.
Il Cas-space Rocket Launch Project è un riferimento ingegneristico per le apparecchiature elettriche Usune.
L'infrastruttura di lancio del razzo contiene vari carichi elettrici di supporto, inclusi sistemi di apparecchiature e ausiliari strutture e servizi infrastrutturali. Tali strutture richiedono un'organizzazione del circuito chiara e affidabile distribuzione elettrica a supporto delle diverse aree operative.
L'attrezzatura Usune è stata applicata come parte dell'impianto elettrico del progetto, fornendo esperienza pratica nella fornitura quadri per infrastrutture specializzate.
Il progetto dimostra inoltre l'importanza di adattare la configurazione dell'armadio all'architettura elettrica reale di una struttura piuttosto che fare affidamento su un accordo uniforme.
Il sistema di produzione e gestione di Usune è supportato dagli standard ISO 9001, ISO 14001 e ISO 45001.
L'apparecchiatura è prodotta in conformità ai requisiti IEC e GB applicabili, inclusi GB 7251.1, JB/T 9961 e requisiti internazionali pertinenti per quadri e apparecchiature di controllo a bassa tensione.
Prima della spedizione, il mobile finito viene sottoposto a ispezione di fabbrica e test di routine. Rapporti di prova pertinenti e la documentazione tecnica può essere fornita in base alle esigenze del progetto.
Per i team di approvvigionamento, il passaggio più importante è confermare la configurazione elettrica prima della produzione.
Un quadro elettrico a cassetto a bassa tensione deve essere selezionato in base alla lista di carico effettiva anziché solo la tensione nominale dell'armadio.
Usune consiglia di confermare:
| Informazioni sul cliente | Perché è importante |
| Tensione del sistema | Determina la progettazione elettrica di base |
| Corrente in entrata | Determina la capacità in entrata |
| Numero di alimentatori | Determina la quantità del cassetto |
| Quantità motore | Determina i requisiti del Centro clienti |
| Valutazioni del motore | Determina la selezione del cassetto e della commutazione |
| Livello di cortocircuito | Determina i requisiti di protezione |
| Requisito di compensazione | Determina la capacità di compensazione |
| Ambiente di installazione | Conferma le condizioni operative |
| Diagramma unifilare | Supporta la configurazione finale del cabinet |
Fornire questi dettagli in fase di preventivo consente a Usune di preparare una configurazione che meglio si adatta al l'effettivo impianto elettrico del cliente.
| NO. | Elementi | Unità | Unità interruttore di interruzione del carico | unità combinata | Unità interruttore automatico | |
| 1 | Tensione nominale | kV | 24/12 | 24/12 | 24/12 | |
| 2 | Frequenza nominale | Hz | 50 | 50 | 50 | |
| 3 | Corrente nominale | A | 630 | 125 (dipende dalla corrente del fusibile) | 630 | |
| 4 | Livello di isolamento nominale | 1 minuto La frequenza ha resistito alla pressione | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| L'impulso luminoso ha resistito alla tensione | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Corrente nominale di tenuta al cortocircuito | kA/s | 25/4 | —— | 25/4 | |
| 6 | Corrente nominale di tenuta di picco | kA | 63 | —— | 63 | |
| 7 | Corrente di cortocircuito nominale | kA | 63 | Limitato dal fusibile AT | 63 | |
| 8 | Corrente di interruzione nominale di cortocircuito | kA | —— | Limitato dal fusibile AT | 25/25 | |
| 9 | Corrente di trasmissione nominale | A | —— | 1700/1400 | —— | |
| 10 | Corrente di interruzione del carico attivo nominale | A | 630 | —— | —— | |
| 11 | Corrente di interruzione nominale in circuito chiuso | A | 630 | —— | 630 | |
| 12 | Vita meccanica | interruttore/interruttore di interruzione del carico | Volte | 10000 | 10000 | 20000 |
| Interruttore di isolamento/terra | 5000 | 5000 | 5000 | |||
| 13 | Resistenza del circuito | μΩ | ≤150 | —— | ≤150 | |
| 14 | Pressione di carica nominale (pressione manometrica 20 ℃) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Tasso annuo relativo di perdita di gas | % | 0.05 | 0.05 | 0.05 | |
| 16 | Grado di protezione IP | Mobiletto | IP4X | IP4X | IP4X | |
| Serbatoio del gas | IP67 | IP67 | IP67 | |||

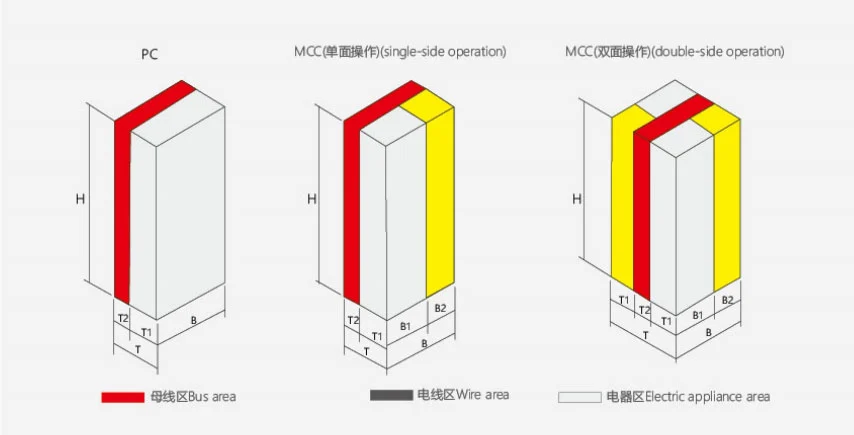

| Altezza | Larghezza | Profondità | Nota | ||||
| H | B | B1 | B2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | Funzionamento su un solo lato |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | Funzionamento su entrambi i lati |
L'armadio viene assemblato in fabbrica utilizzando strutture dell'armadio e componenti funzionali standardizzati.
Il processo di produzione copre l'ispezione dei componenti, l'assemblaggio strutturale, l'installazione dei cassetti, il cablaggio elettrico, ispezione delle unità funzionali e test di routine.
Questo processo di assemblaggio in fabbrica consente di verificare la configurazione finale dell'armadio rispetto a quella approvata requisiti tecnici prima della spedizione.
L'apparecchiatura è progettata per sistemi CA con tensione di funzionamento nominale di 660 V e inferiore.
La disposizione dei cassetti consente di organizzare i singoli circuiti elettrici come unità funzionali separate, che possono rendere più semplici da gestire e configurare i grandi sistemi di distribuzione.
SÌ. La configurazione MCC può utilizzare sia cassetti grandi che piccoli a seconda della capacità del motore e delle esigenze del circuito.
La configurazione PC può utilizzare gli interruttori automatici serie Emax, MT, 3WN, AH e ME secondo il progetto approvato progettazione.
SÌ. La sezione MCC è progettata specificamente per più circuiti motore e può essere configurata con cassetti diversi dimensioni.
SÌ. Le funzioni di compensazione manuale, automatica e remota possono essere configurate in base ai requisiti del progetto.
Usune opera secondo i sistemi di gestione ISO 9001, ISO 14001 e ISO 45001. I prodotti sono fabbricati secondo standard IEC e GB applicabili, con certificazione CE disponibile per le configurazioni applicabili.
SÌ. È possibile modificare la quantità di cassetti, la disposizione dei circuiti, la selezione dell'interruttore, la configurazione del MCC e le funzioni di compensazione determinato in base alle esigenze elettriche del cliente.
Le informazioni più utili includono tensione del sistema, corrente in ingresso, numero di alimentatori, quantità e valori nominali del motore, livello di cortocircuito, requisiti di compensazione, ambiente di installazione e schema elettrico unifilare.
Usune fornisce quadri a bassa tensione per sistemi elettrici in cui è necessario organizzare più circuiti di alimentazione all'interno di un armadio centralizzato.
Per i clienti che acquistano un quadro elettrico a cassetto a bassa tensione, Usune può valutare il carico elettrico struttura, selezionare le configurazioni adatte dei cassetti, coordinare la selezione dei componenti, completare l'assemblaggio in fabbrica e test e fornire la documentazione tecnica per la consegna del progetto.
