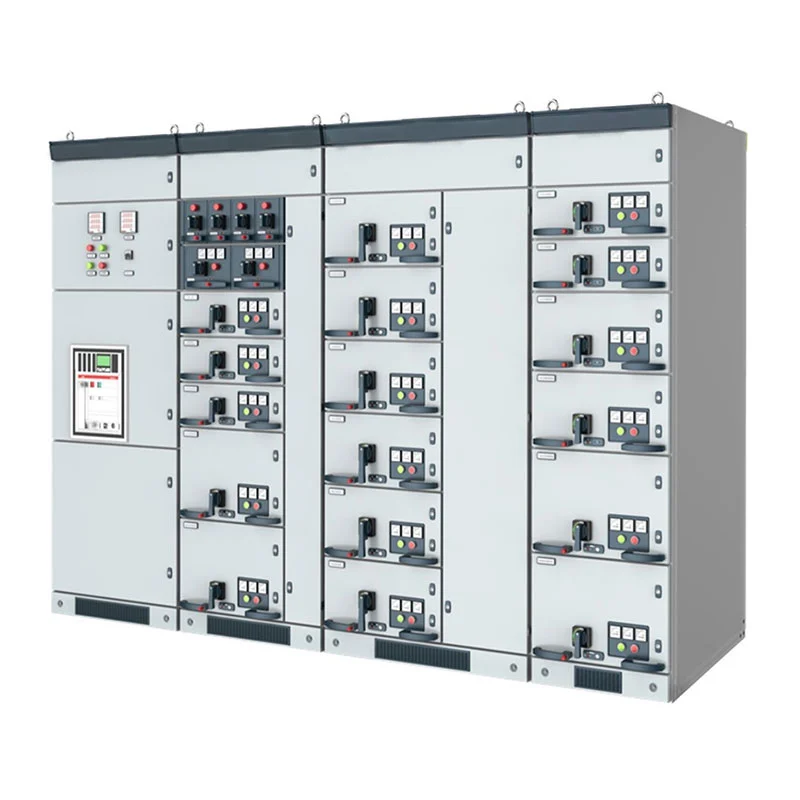

Per progetti che richiedono la gestione di diversi tipi di carichi elettrici da un unico sistema di distribuzione centralizzato a bassa tensione, il pannello di quadro estraibile a bassa tensione è una scelta particolarmente adatta. L'armadio supporta la configurazione con unità di distribuzione dell'alimentazione, unità di controllo motore e funzioni di compensazione del fattore di potenza in base allo schema elettrico del cliente, invece di fare affidamento su un'unica disposizione fissa. I requisiti di media tensione nello stesso progetto possono essere coperti dal pannello di quadro estraibile di bassa tensione.
Diversi tipi di carico (apparecchiature di produzione, motori, illuminazione, apparecchiature ausiliarie e carichi reattivi) normalmente coesistono in un grande sistema elettrico a bassa tensione e ciascuno può richiedere la propria protezione e sistema di controllo. Il quadro modulare di Usune è quindi configurabile in base alla funzione del circuito: un Power Distribution Center (PC) per la potenza in entrata e in uscita, un Motor Control Center (MCC) per gli alimentatori motore e un armadio di compensazione per la gestione della potenza reattiva. Gli ingegneri possono così costruire il quadro sulla base della struttura di carico reale di un progetto.
Sul lato di ricezione e distribuzione di un sistema a bassa tensione si trova l'armadio del PC. Compatibilmente con i parametri elettrici richiesti, può ospitare gli interruttori automatici serie Emax, MT, 3WN, AH, ME ed altri componenti compatibili in linea con il progetto approvato. Le linee di produzione a valle, i trasformatori, le apparecchiature ausiliarie, i sistemi di costruzione e altri carichi vengono alimentati dalla sezione di distribuzione. Laddove un progetto prevede più alimentatori, ciascun circuito può essere disposto per soddisfare i requisiti di corrente nominale e di protezione, il che semplifica l'organizzazione della rete di distribuzione complessiva.
Tra i componenti più grandi degli impianti elettrici industriali ci sono i carichi motore: pompe, ventilatori, compressori, nastri trasportatori, macchine utensili e apparecchiature di produzione possono necessitare ciascuno di un circuito motore dedicato. I cassetti grandi e piccoli nella configurazione MCC soddisfano i diversi requisiti dell'alimentatore motore e il dispositivo di commutazione principale di ciascun circuito può essere un interruttore automatico scatolato ad alto potere di interruzione o un interruttore di carico rotativo con fusibile. I circuiti del motore vengono così raggruppati separatamente dai circuiti generali di distribuzione dell'energia mentre viene mantenuto il controllo centralizzato del sistema elettrico.
La compensazione della potenza reattiva può essere necessaria in impianti industriali con molti motori e carichi induttivi. La sezione di compensazione può essere configurata da Usune con funzioni di compensazione del fattore di potenza manuale, automatica o remota, con il metodo di controllo scelto per adattarsi al sistema di gestione elettrica del cliente. Mantenendo le apparecchiature di compensazione separate dalla distribuzione generale e dai circuiti del motore, la disposizione dell'armadio si allinea maggiormente alla strategia complessiva di gestione dell'energia del cliente.
Ciò che conta di più in un sistema estraibile a bassa tensione non è la struttura dell'armadio in quanto tale, ma la capacità di organizzare diverse funzioni elettriche all'interno di un sistema coordinato. L'energia in entrata è gestita dalla sezione PC, che distribuisce l'elettricità agli alimentatori a valle, la configurazione dell'interruttore scelta in base alla corrente del sistema e ai requisiti di protezione. I circuiti relativi ai motori sono gestiti dalla sezione MCC, dove le dimensioni dei cassetti sono organizzate per corrispondere ai valori nominali dei motori e alle quantità degli alimentatori. La potenza reattiva è gestita dalla sezione di compensazione, configurabile per funzionamento manuale, automatico o remoto. A seconda delle esigenze del progetto, queste tre aree funzionali possono essere progettate separatamente o integrate in un unico quadro di distribuzione a bassa tensione.
Piuttosto che l’aspetto dell’armadio, i carichi elettrici dovrebbero essere il punto di partenza quando si seleziona un sistema di comando a bassa tensione. Gli ingegneri impegnati in un progetto di distribuzione dell'energia normalmente confermano la tensione in ingresso, la corrente nominale, il numero di alimentatori in uscita, il livello di cortocircuito, la capacità del motore e i futuri requisiti di espansione. Il numero e la potenza nominale del motore diventano fattori chiave nel determinare la configurazione del sistema MCC per strutture ad uso intensivo di motori. Laddove i carichi reattivi siano significativi, è necessario valutare anche la capacità di compensazione e il metodo di controllo richiesti. Questo approccio basato sul carico aiuta a garantire che la configurazione finale del quadro elettrico estraibile a bassa tensione corrisponda alle effettive caratteristiche operative dell'impianto.
Le funzioni di distribuzione determinano la modalità di configurazione del pannello di quadro estraibile a bassa tensione, consentendogli di servire un'ampia gamma di settori e ambienti elettrici.
Nelle fabbriche, l'energia raggiunge apparecchiature di produzione, motori, sistemi ausiliari e macchinari di processo attraverso configurazioni PC e MCC.
Pompe, ventilatori, compressori e altri sistemi a motore sono comuni negli impianti petrolchimici; circuiti di controllo motore dedicati possono essere disposti all'interno della sezione MCC.
Motori ad alta potenza e linee di produzione multiple sono tipici degli impianti siderurgici e metallurgici, dove la distribuzione modulare consente ai circuiti di alimentazione dedicati di gestire carichi diversi.
Gli alimentatori delle apparecchiature, i sistemi ausiliari, le apparecchiature di ventilazione e altri carichi elettrici nelle infrastrutture di trasporto possono essere serviti da una distribuzione centralizzata a bassa tensione.
Per la gestione centralizzata delle alimentazioni e la fornitura di apparecchiature elettriche, i grattacieli e gli insediamenti residenziali possono fare affidamento su armadi di distribuzione a bassa tensione.
La distribuzione in entrata, gli alimentatori in uscita, i circuiti motore e la compensazione della potenza reattiva possono essere riuniti in un sistema integrato a bassa tensione negli impianti legati all'energia.
Il nostro pannello standard per quadri estraibili a bassa tensione è progettato per una temperatura ambiente compresa tra -5°C e +40°C, con una temperatura media non superiore a +35°C nelle 24 ore.
Specifichiamo un'altitudine di installazione standard di ≤2000 m. L'aria circostante dovrebbe essere relativamente pulita e si consiglia di prendere in considerazione misure adeguate laddove le fluttuazioni di umidità e temperatura possano causare condensa.
Per il trasporto e lo stoccaggio applichiamo un intervallo di temperatura compreso tra -25°C e +55°C, con esposizione a breve termine fino a +70°C per non più di 24 ore.
Se l'attrezzatura è necessaria per piattaforme petrolifere offshore, centrali nucleari o altri ambienti speciali, confermeremo separatamente con il cliente le condizioni operative.
| Articolo | Specifica |
| Tipo di attrezzatura | Quadri estraibili a bassa tensione |
| Tensione di funzionamento nominale | ≤660 V |
| Frequenza nominale | 50Hz/60Hz |
| Funzioni principali | Distribuzione dell'energia/Controllo motore/Compensazione del fattore di potenza |
| Tipi di armadietti | PC/MCC/Armadio di compensazione |
| Interruttori automatici del PC | Serie Emax/MT/3WN/AH/ME |
| Struttura del Centro clienti | Cassetti grandi e piccoli |
| Commutazione principale MCC | MCCB ad alta interruzione/interruttore rotativo di carico con fusibile |
| Modalità di compensazione | Manuale/Automatico/Remoto |
| Altitudine di installazione | ≤2000m |
| Temperatura ambiente | Da -5°C a +40°C |
| Temperatura media nelle 24 ore | ≤+35°C |
| Temperatura di conservazione | Da -25°C a +55°C |
| Temperatura a breve termine | Fino a +70°C per ≤24h |
| Sistema applicabile | CA 50–60 Hz |
I parametri elettrici finali devono essere confermati in base allo schema unifilare del cliente, alla lista di carico, requisiti di protezione e condizioni di installazione.
Prima di ordinare un pannello di quadro estraibile a bassa tensione, i clienti dovrebbero normalmente fornire il seguente progetto informazioni:
| Informazioni richieste | Scopo |
| Tensione del sistema | Determina la configurazione elettrica di base |
| Corrente in entrata | Aiuta a determinare la capacità del quadro in entrata |
| Numero di alimentatori | Determina la disposizione delle unità funzionali dell'armadio |
| Quantità motore | Determina i requisiti del Centro clienti |
| Valutazioni del motore | Aiuta a selezionare i componenti dell'alimentatore del motore |
| Livello di cortocircuito | Determina i requisiti di protezione |
| Requisito di compensazione | Determina la configurazione della compensazione del fattore di potenza |
| Ambiente di installazione | Conferma le condizioni operative applicabili |
| Schema elettrico | Aiuta Usune a preparare la disposizione appropriata dell'armadietto |
Fornire questi dettagli in fase di preventivo consente a Usune di sviluppare una configurazione più accurata del quadro ridurre le modifiche inutili durante la produzione.
| NO. | Elementi | Unità | Unità interruttore di interruzione del carico | unità combinata | Unità interruttore automatico | |
| 1 | Tensione nominale | kV | 24/12 | 24/12 | 24/12 | |
| 2 | Frequenza nominale | Hz | 50 | 50 | 50 | |
| 3 | Corrente nominale | A | 630 | 125 (dipende dalla corrente del fusibile) | 630 | |
| 4 | Livello di isolamento nominale | 1 minuto La frequenza ha resistito alla pressione | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| L'impulso luminoso ha resistito alla tensione | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Corrente nominale di tenuta al cortocircuito | kA/s | 25/4 | —— | 25/4 | |
| 6 | Corrente nominale di tenuta di picco | kA | 63 | —— | 63 | |
| 7 | Corrente di cortocircuito nominale | kA | 63 | Limitato dal fusibile AT | 63 | |
| 8 | Corrente di interruzione nominale di cortocircuito | kA | —— | Limitato dal fusibile AT | 25/25 | |
| 9 | Corrente di trasmissione nominale | A | —— | 1700/1400 | —— | |
| 10 | Corrente di interruzione del carico attivo nominale | A | 630 | —— | —— | |
| 11 | Corrente di interruzione nominale in circuito chiuso | A | 630 | —— | 630 | |
| 12 | Vita meccanica | interruttore/interruttore di interruzione del carico | Volte | 10000 | 10000 | 20000 |
| Interruttore di isolamento/terra | 5000 | 5000 | 5000 | |||
| 13 | Resistenza del circuito | μΩ | ≤150 | —— | ≤150 | |
| 14 | Pressione di carica nominale (pressione manometrica 20 ℃) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Tasso annuo relativo di perdita di gas | % | 0.05 | 0.05 | 0.05 | |
| 16 | Grado di protezione IP | Mobiletto | IP4X | IP4X | IP4X | |
| Serbatoio del gas | IP67 | IP67 | IP67 | |||

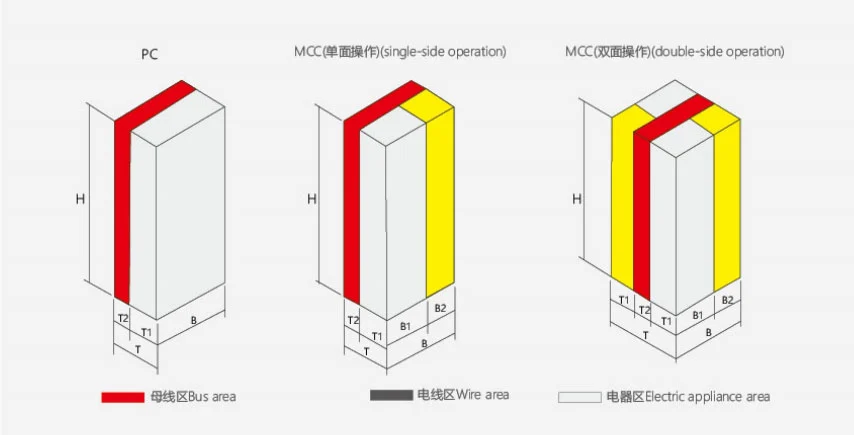

| Altezza | Larghezza | Profondità | Nota | ||||
| H | B | B1 | B2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | Funzionamento su un solo lato |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | Funzionamento su entrambi i lati |
Noi di Usune gestiamo i nostri processi di produzione e gestione della qualità in conformità con ISO 9001, ISO 14001 e ISO 45001.
Sviluppiamo e produciamo i nostri prodotti con riferimento agli standard IEC e GB applicabili. La certificazione CE è disponibile per le configurazioni di prodotto applicabili e i mercati di destinazione.
La nostra ispezione in fabbrica riguarda l'installazione dei componenti, l'assemblaggio dell'armadio, i collegamenti elettrici, i meccanismi funzionali e i test di routine prima della spedizione.
Siamo in grado di fornire documenti tecnici pertinenti e rapporti di prova in base ai requisiti del progetto.
L'apparecchiatura è progettata per sistemi CA con una tensione di funzionamento nominale di 660 V e inferiore.
Il sistema può integrare funzioni di distribuzione dell'alimentazione, controllo motore e compensazione automatica del fattore di potenza.

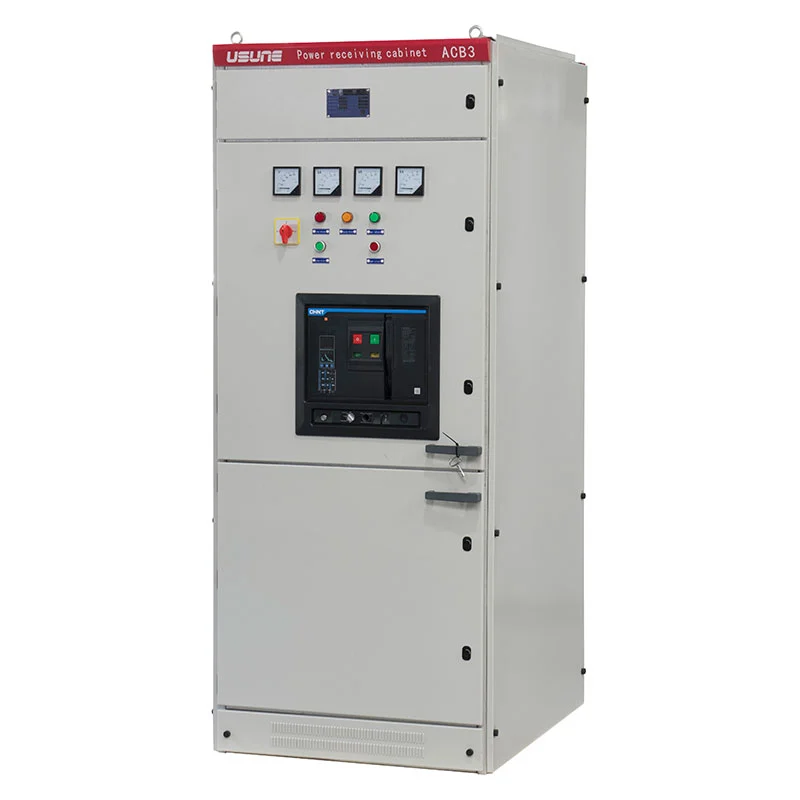

Un armadio per PC viene utilizzato principalmente per la ricezione e la distribuzione dell'energia. Può essere configurato con circuito adatto interruttori in base ai requisiti del sistema.

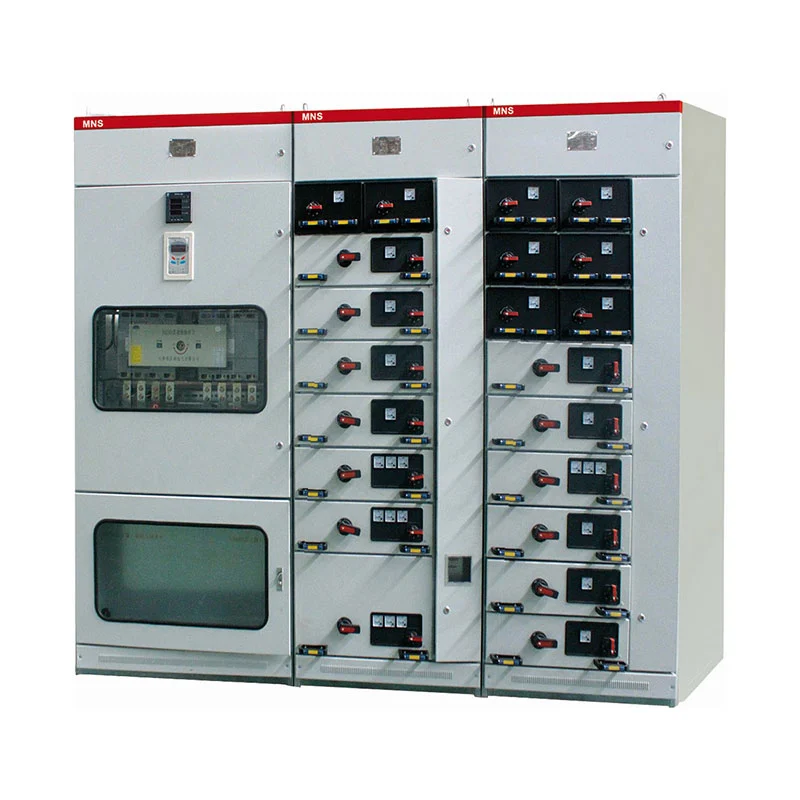

Un armadio MCC è progettato per il controllo centralizzato e la protezione di più circuiti motore. Può usare grandi e configurazioni di cassetti piccoli.
SÌ. Usune può configurare l'armadio in base allo schema unifilare, alla lista di carico, alla potenza del motore, quantità dell'alimentatore e requisiti di compensazione.
Usune opera secondo i sistemi di gestione ISO 9001, ISO 14001 e ISO 45001. I prodotti sono progettati secondo standard IEC e GB applicabili, con certificazione CE disponibile per le configurazioni applicabili.
Ambienti speciali come le piattaforme offshore e gli impianti nucleari richiedono una valutazione tecnica separata e accordo prima della produzione.
Si consiglia ai clienti di fornire la tensione del sistema, la corrente in ingresso, la quantità dell'alimentatore, le informazioni sul motore, livello di cortocircuito, requisiti di compensazione, schema unifilare e ambiente di installazione.
SÌ. L'ispezione di fabbrica e i test di routine vengono eseguiti prima della spedizione e possono esserlo anche i relativi rapporti di prova forniti in base alle esigenze del progetto.
Usune si concentra sulle apparecchiature elettriche a bassa tensione e fornisce configurazioni di quadri orientate al progetto applicazioni industriali, commerciali, energetiche, di trasporto e infrastrutturali specializzate.
Per i clienti che acquistano il quadro elettrico estraibile a bassa tensione, Usune può supportare il processo dal punto di vista elettrico conferma dei parametri e configurazione dell'armadio fino all'ispezione della produzione e alla documentazione di spedizione, fornendo a soluzione pratica basata sull'impianto elettrico reale anziché utilizzare la stessa configurazione per ogni progetto.
