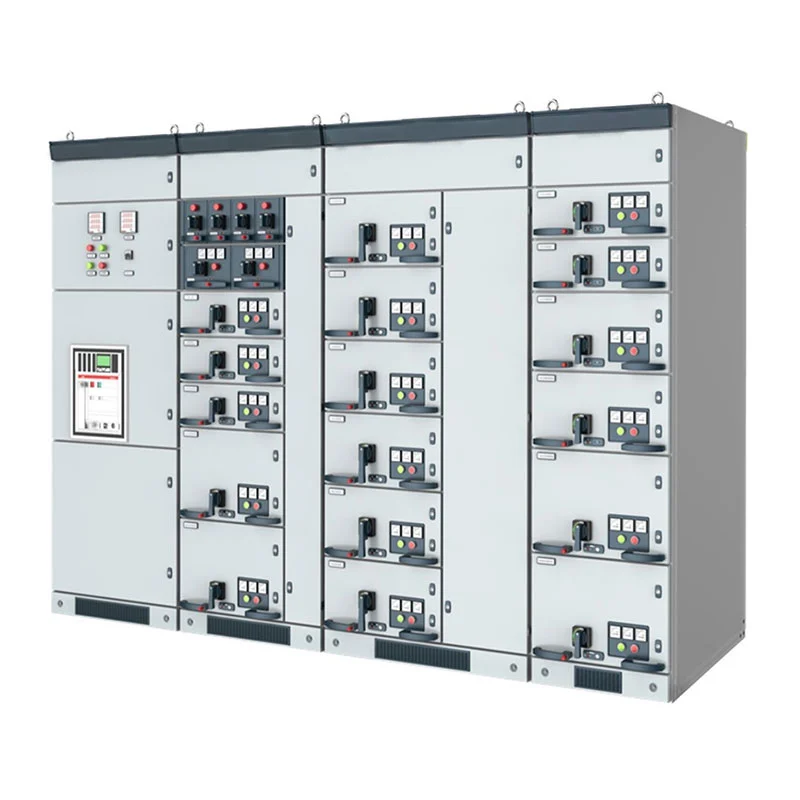

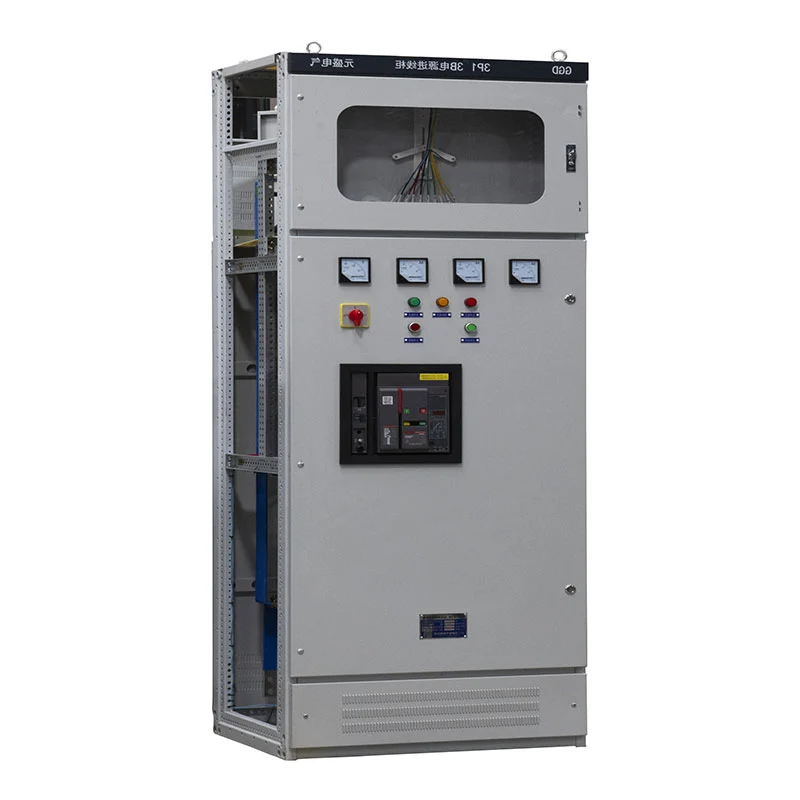

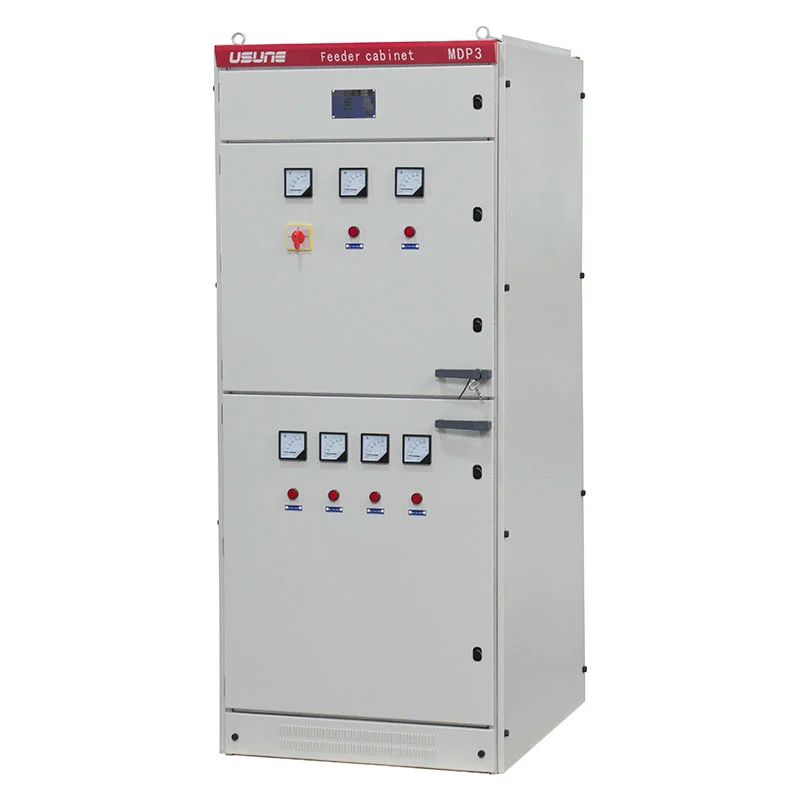

Il pannello di distribuzione dell'alimentazione a bassa tensione GGD è progettato per applicazioni di distribuzione dell'alimentazione interna con frequenza nominale di 50Hz e tensione di lavoro nominale fino a 380/400V. La sua struttura dell'armadio, sbarre in rame, circuiti di controllo e protezione i componenti possono essere configurati in base ai requisiti del progetto. La soluzione è adatta per centrali elettriche, sottostazioni, fabbriche, imprese minerarie, edifici commerciali e altri impianti di distribuzione elettrica.
Il pannello di distribuzione dell'alimentazione a bassa tensione GGD è progettato come unità di distribuzione centralizzata a bassa tensione. Può ricevere energia elettrica dal sistema a monte e distribuirla a più circuiti in uscita per le apparecchiature, illuminazione, motori e altri carichi.
L'armadio può essere organizzato come armadio di ingresso, armadio di distribuzione in uscita, armadio di compensazione dei condensatori o altre configurazioni secondo lo schema elettrico unifilare. Ciò rende il sistema più facile da integrare diverse reti di distribuzione industriale e commerciale.
La disposizione interna separa i principali componenti elettrici e il cablaggio di controllo secondo il progetto. Interruttori automatici universali, interruttori automatici scatolati, interruttori automatici miniaturizzati, contattori, relè, contatori e altri componenti possono essere selezionati in base alle funzioni circuitali richieste.
Per progetti che richiedono marchi o specifiche di componenti personalizzati, Usune può coordinare la selezione dei componenti con l'acquirente prima della produzione.
Il telaio dell'armadio e le partizioni sono realizzati in lamiera d'acciaio laminata a freddo. Lo spessore della piastra di riferimento è ≥2 mm, con bordi rifiniti trattati per ridurre gli spigoli vivi durante il funzionamento e la manutenzione.
La struttura dell'armadio è progettata per fornire una resistenza meccanica sufficiente per il normale funzionamento pur consentendo accesso per ispezione, cablaggio e sostituzione dei componenti. Le porte anteriori e posteriori sono disposte in modo pratico funzionamento e manutenzione.
Per le sbarre principali e derivate viene utilizzato rame elettrolitico. I materiali isolanti e protettivi termoretraibili possono essere applicati al sistema di sbarre per mantenere le prestazioni dielettriche richieste.
Per la disposizione delle sbarre è prevista l'identificazione delle fasi, mentre i giunti delle sbarre vengono elaborati secondo le metodo di collegamento elettrico richiesto. Se necessario, può essere fornito anche un collegamento a sbarre flessibili tra i ponte del bus in entrata e l'interruttore principale.
Lungo la direzione di montaggio dell'armadio è disposto un bus PE in rame dedicato. I componenti che richiedono la messa a terra possono esserlo collegato tramite il sistema PE, con terminali di terra predisposti per il collegamento alla rete di terra esterna.
Il vano cavi può inoltre riservare spazio sufficiente per le teste dei cavi e la relativa installazione del trasformatore di corrente secondo il disegno di progetto.
Gli armadi in ingresso possono essere dotati di interruttori automatici universali e relative funzioni di protezione. Il la configurazione fornita può includere interruttori automatici ad azionamento elettrico con protezione da minima tensione e funzioni di ritardo secondo il progetto elettrico.
La configurazione di protezione e controllo è determinata dai requisiti del progetto anziché essere limitata a uno solo combinazione di componenti fissi.
I circuiti in uscita possono essere organizzati per diversi carichi e requisiti di distribuzione. Interruttori automatici, contattori, i relè termici e le morsettiere possono essere selezionati in base alla corrente nominale e ai requisiti di controllo di ciascuno alimentatore.
Il layout dell'armadio supporta una chiara identificazione del circuito, con i numeri dei dispositivi e le etichette dei cavi posizionati più facilmente ispezione e manutenzione.
Per le applicazioni con motore, l'armadio può integrare circuiti di controllo del motore con commutazione e protezione adeguate componenti. Per facilitare l'operazione, è possibile disporre sul pannello dell'armadio le spie di indicazione di avvio/arresto e l'identificazione del circuito gli operatori identificano rapidamente i singoli circuiti motore.
I circuiti di controllo secondari sono cablati secondo gli schemi elettrici approvati. I conduttori flessibili sono disposti in fasci organizzati, con isolamento appropriato e manicotti utilizzati dove il cablaggio passa attraverso mobili o aree esposte meccanicamente.
Le sezioni di riferimento sono 1,5 mm² per i circuiti di controllo e di tensione CA e 2,5 mm² per i circuiti di corrente CA, soggetto al progetto elettrico finale.
Le morsettiere utilizzano componenti ignifughi, mentre i conduttori sono identificati in base alla numerazione dei circuiti oppure direzione del conduttore mostrata nei disegni. Si evitano etichette interne scritte a mano; numeri di circuito e apparecchiature l'identificazione è stampata o stampata a caldo per una manutenzione a lungo termine più chiara.
Il Quadro di Distribuzione dell’Energia a Bassa Tensione GGD è progettato attorno ai seguenti parametri di riferimento:
| Articolo | Specifica |
| Tipo di prodotto | Pannello di distribuzione dell'alimentazione a bassa tensione GGD |
| Tensione nominale | 0,4 kV |
| Frequenza nominale | 50Hz |
| Corrente nominale | Fino a 3150A |
| Grado di protezione | IP23 |
| Installazione | Al coperto |
| Livello di inquinamento | Livello 3 |
| Altitudine | ≤1000 m |
| Temperatura ambiente | Da -10°C a +40°C |
| Umidità relativa media giornaliera | ≤95% |
| Umidità relativa media mensile | ≤90% |
| Intensità sismica | Fino alla magnitudo 8 |
I parametri elettrici finali, le dimensioni dell'armadio e la selezione dei componenti sono determinati in base a quanto approvato disegno tecnico e requisiti di progetto.
| Modello | Tensione nominale (V) | Corrente nominale (A) | Corrente di interruzione nominale di cortocircuito (KA) | Corrente nominale di tenuta di breve durata (1 s) (kA) | Corrente nominale di tenuta di picco (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| Codice prodotto | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
Nelle fabbriche, officine e strutture minerarie, il pannello di distribuzione dell'energia a bassa tensione GGD può fungere da centrale punto di distribuzione per attrezzature di produzione, motori, illuminazione e sistemi ausiliari.
L'armadio può essere configurato per reti di distribuzione di edifici commerciali e a molti piani in cui sono presenti più uscite I circuiti richiedono protezione, misurazione e controllo centralizzati.
Le centrali elettriche e le sottostazioni possono utilizzare le apparecchiature per la distribuzione dell'energia ausiliaria a bassa tensione e a valle impianti elettrici, con la configurazione interna adeguata allo schema unifilare di progetto.
L'apparecchiatura è destinata all'installazione interna. La temperatura operativa di riferimento è compresa tra -10°C e +40°C, con un altitudine fino a 1000 m.
L'ambiente circostante deve essere esente da forti vibrazioni, urti e condizioni corrosive. Quando speciale esistono requisiti ambientali, le condizioni tecniche possono essere discusse prima tra Usune e l'acquirente produzione.
Durante l'installazione l'inclinazione dell'apparecchiatura rispetto al piano verticale non deve superare i 5°. Installazione corretta aiuta a mantenere l'allineamento dell'armadio, il funzionamento della porta e l'affidabilità del collegamento elettrico.
La progettazione e la produzione del pannello di distribuzione dell'energia a bassa tensione GGD seguono i quadri di distribuzione a bassa tensione applicabili requisiti, compresi gli standard GB e IEC pertinenti. Le apparecchiature fornite possono essere realizzate secondo le norme ultime specifiche di progetto applicabili e documentazione tecnica approvata.
I principali standard di riferimento includono GB/T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 e altri standard elettrici applicabili standard specificati dal progetto.
Le attività di produzione e gestione della qualità di Usune sono supportate dai sistemi ISO 9001, ISO 14001 e ISO 45001. I prodotti elettrici possono anche essere forniti con certificazione CE, insieme alla relativa documentazione di prova secondo alla configurazione del prodotto.
| Elemento di confronto | Pannello di distribuzione dell'alimentazione a bassa tensione GGD | Quadro estraibile | Armadio di distribuzione di tipo fisso |
| Scopo principale | Distribuzione, controllo e protezione dell'energia a bassa tensione | Frequenti cambi di circuito e manutenzione | Distribuzione di base dell'energia |
| Tensione tipica | 0,4 kV | Bassa/media tensione a seconda della configurazione | Bassa tensione |
| Struttura del mobile | Armadio modulare fisso | Struttura cassetto/carrello estraibile | Installazione fissa |
| Accesso al circuito | Manutenzione anteriore e posteriore a seconda del modello | Ritiro rapido delle unità funzionali | Accesso per manutenzione convenzionale |
| Flessibilità di configurazione | Alto | Molto alto | Moderare |
| Sistema di sbarre | Sbarre principali e derivate in rame | Disposizione delle sbarre compartimentata | Barre in rame o alluminio |
| Carichi adatti | Alimentatori, motori, illuminazione, sistemi ausiliari | Alimentatori multipli e circuiti di controllo motore | Carichi di distribuzione generale |
| Approccio alla manutenzione | Ispezione e sostituzione a livello di componente | Ritiro unità funzionale per manutenzione | Manutenzione a livello di componente |
| Personalizzazione del progetto | Schema unifilare e personalizzazione per componenti | Personalizzazione della configurazione dei cassetti | Personalizzazione della configurazione di base |
| Applicazioni tipiche | Fabbriche, sottostazioni, centrali elettriche, edifici | Distribuzione industriale e controllo motori | Distribuzione commerciale e generica |
Il pannello di distribuzione dell'energia a bassa tensione GGD è particolarmente adatto quando il progetto richiede una robusta struttura centralizzata armadio di distribuzione con struttura interna chiara, sistema di sbarre in rame e selezione flessibile dell'ingresso, circuiti di uscita e di controllo.
Per i progetti in cui la sostituzione rapida delle singole unità funzionali è il requisito primario, è disponibile un modulo estraibile la configurazione potrebbe essere più appropriata. Per reti di distribuzione più semplici con meno cambi di circuito, di tipo fisso cabinet può fornire una soluzione più semplice.
Usune può selezionare la struttura dell'armadio, gli interruttori automatici, la disposizione delle sbarre collettrici, i componenti di controllo e il cablaggio interno secondo lo schema unifilare e le esigenze tecniche del progetto.
Il pannello di distribuzione dell'energia a bassa tensione GGD è stato referenziato per il progetto di lancio del razzo Cas-space, dimostrando la sua applicazione in un ambiente di progetto in cui è strutturata la distribuzione elettrica e a bassa tensione l'affidabilità delle apparecchiature è importante.
Zhejiang Usune Electric Co., Ltd. ha più di 14 anni di esperienza nel campo delle apparecchiature elettriche da un esperto team di ricerca e sviluppo in grado di sviluppare configurazioni in base ai requisiti specifici del progetto.
Dai componenti elettrici e dalla fabbricazione dell'armadio al cablaggio interno e all'ispezione finale, Usune applica controlli controllati procedure di produzione e controllo qualità. Il tempo di produzione standard è di circa 15-20 giorni, a seconda sulla configurazione e sulla quantità dell'ordine.
Per progetti che richiedono interruttori automatici, componenti di controllo, dimensioni dell'armadio, disposizioni delle sbarre collettrici o configurazioni di cablaggio, Usune può sviluppare l'apparecchiatura in base allo schema unifilare e tecnico dell'acquirente specifiche.
La tensione nominale di riferimento standard è 0,4 kV, con una frequenza nominale di 50 Hz. I parametri finali dipendono dal progetto progettazione.
La configurazione fornita può raggiungere 3150 A, in base all'interruttore automatico, alle sbarre collettrici e all'impianto elettrico complessivo selezionati progettazione.
SÌ. Dimensioni dell'armadio, componenti elettrici, circuiti di arrivo e partenza, funzioni di controllo, sbarre disposizioni e altri dettagli possono essere personalizzati secondo i disegni approvati.
La configurazione può includere interruttori automatici universali, interruttori automatici scatolati, interruttori automatici miniaturizzati, contattori, relè termici, contatori e altri componenti secondo i requisiti del progetto.
Il periodo di produzione normale è di circa 15–20 giorni, a seconda della quantità e della configurazione tecnica.
SÌ. Usune può fornire personalizzazione OEM e basata su progetto, comprese configurazioni di componenti e cliente specificati requisiti.
I componenti e gli armadi assemblati vengono ispezionati durante la produzione, seguiti da ispezioni e test di routine precedenti spedizione. La relativa documentazione di prova può essere fornita in base ai requisiti del progetto.
