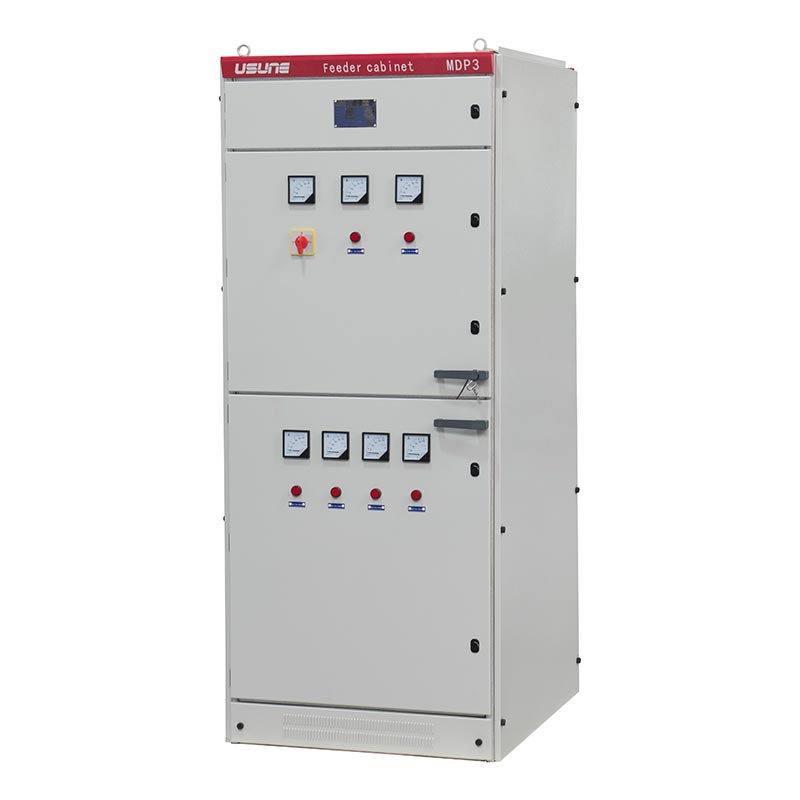

Mns Quadro di bassa tensione

Il quadro di bassa tensione Usune MNS adotta una struttura modulare standard assemblata in fabbrica (FBA) e viene utilizzato principalmente per distribuzione, conversione e controllo dell'alimentazione in sistemi di alimentazione CA 50/60 Hz, 660 V e inferiori. Il prodotto è rigorosamente conforme con gli standard GB 7251.1, JB/T 9961 e IEC439-1 ed è certificato sistema di gestione ISO, integrando alta affidabilità, sicurezza operativa e facilità di manutenzione.

Quadri di bassa tensione

Quadri di media tensione

Scenari applicabili

1. Settore energetico: centrali elettriche, sottostazioni
2. Settore industriale: petrolchimico, laminazione metallurgica dell'acciaio, industria leggera e tessile, imprese minerarie
3. Edilizia e infrastrutture: comunità residenziali, grattacieli, infrastrutture di trasporto
4. Scenari speciali: piattaforme di trivellazione petrolifera offshore, centrali nucleari (richiede un modulo tecnico separato accordo)

Condizioni ambientali

1. Temperatura ambiente: -5℃～+40℃, temperatura media su 24 ore non superiore a +35℃
2. Umidità: umidità relativa non superiore al 50% a +40℃; un'umidità più elevata è consentita a temperature più basse (ad esempio, 90% a 20 ℃), ma è necessario notare la condensa.
3. Altitudine di installazione: non superiore a 2000 m
4. Temperatura di trasporto e stoccaggio: -25℃～+55℃, può resistere a +70℃ per brevi periodi (≤24 ore)
5. La personalizzazione può essere negoziata con il produttore se non possono essere soddisfatte condizioni operative speciali.

Parametri Tecnici e Tipologie Strutturali

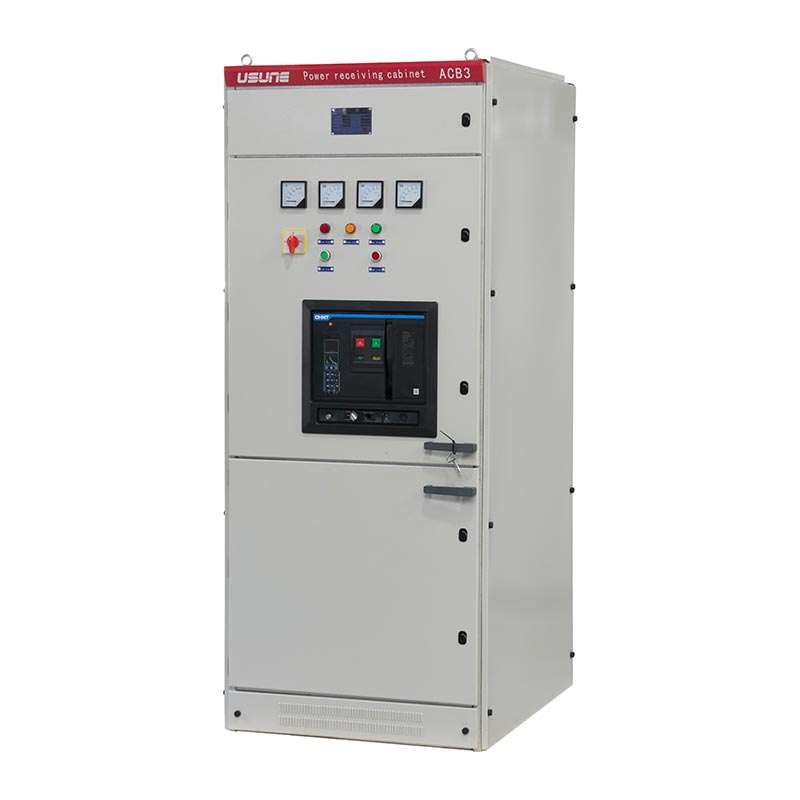

1. Gabinetto del centro di distribuzione (PC)

Compatibile con gli interruttori automatici serie Emax, MT, 3WN, AH, ME 1: utilizzati per la ricezione, la distribuzione e la protezione.

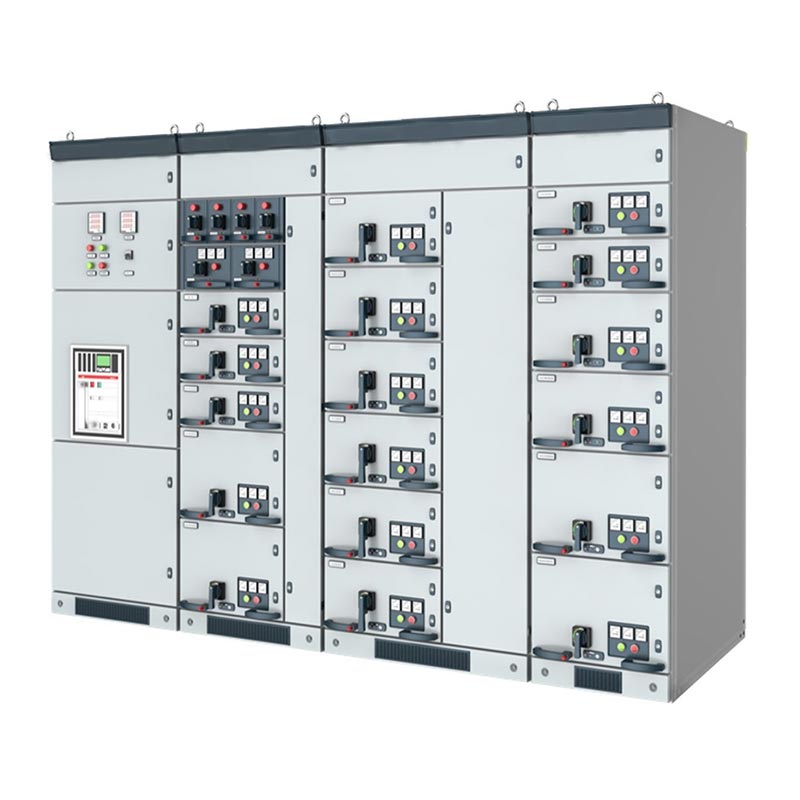

2. Armadio del centro controllo motori (MCC)

Composto da cassettiere grandi e piccole, l'interruttore generale di ciascun circuito utilizza una scatola stampata ad alto potere di interruzione interruttore automatico o sezionatore con fusibile per il controllo centralizzato del motore.

3. Armadio di compensazione automatica del fattore di potenza

Dotato di dispositivi di compensazione del fattore di potenza manuali, automatici e remoti per ottenere potenza reattiva intelligente regolazione.

Caso pratico di applicazione

Caso di studio: progetto di ammodernamento di un grande laminatoio per l'acciaio nel nord della Cina

Questa acciaieria ha selezionato i quadri di bassa tensione Usune MNS come apparecchiatura principale per la distribuzione dell'energia principale e controllo motore del laminatoio, configurando un totale di 58 armadi MCC e 12 armadi di compensazione.

L'apparecchiatura può sopportare stabilmente frequenti avviamenti e arresti e carichi di impatto di motori ad alta potenza. Il tipo a cassetto La struttura rende la manutenzione e l’espansione della capacità più efficienti. Funziona stabilmente da molti anni, garantendo efficacemente una produzione continua e riducendo significativamente i costi di manutenzione dei tempi di inattività.

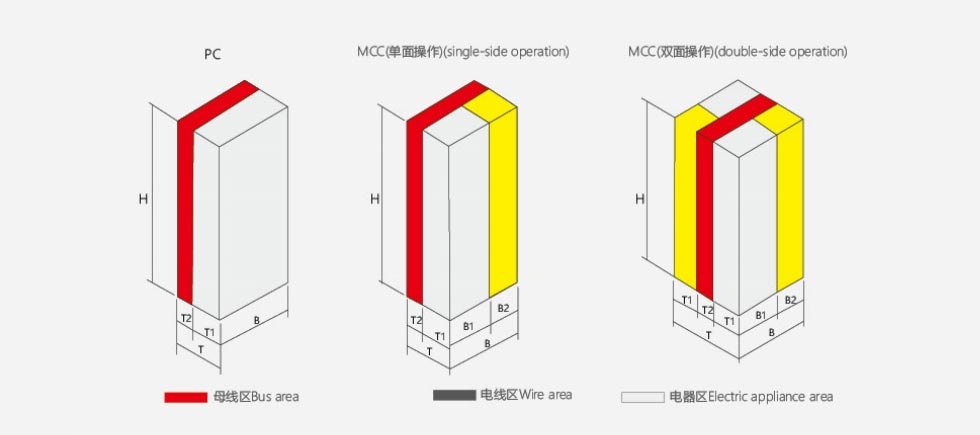

Dimensione esterna del prodotto

Un armadio del centro di distribuzione dell'alimentazione (PC).

B Armadio del centro controllo motori (MCC).

Riferimento al progetto

Progetto di lancio di un razzo Cas-spazio

Rapporto di prova

Domande frequenti

Q1: Quali sono i vantaggi dei quadri di bassa tensione MNS rispetto ai tradizionali armadi fissi?

R: L'MNS presenta un design modulare estraibile, che garantisce una maggiore densità del circuito e un ingombro ridotto all'interno il gabinetto. Le unità difettose possono essere rimosse e sostituite individualmente senza un'interruzione completa dell'alimentazione. Offre maggiore scalabilità e migliore isolamento di sicurezza, rendendolo più adatto alla moderna potenza industriale ed edilizia distribuzione.

Q2: Questo prodotto può essere utilizzato in ambienti marini o ad alta umidità?

R: Sì. Può essere utilizzato direttamente in ambienti normali. Per scenari speciali come piattaforme offshore e nucleare centrali elettriche, Usune può fornire soluzioni personalizzate per la resistenza alla corrosione, all'umidità e alla nebbia salina protezione e sottoscrivere appositi accordi tecnici.

Q3: Quali sono gli standard di esecuzione del prodotto?

R: Il prodotto è conforme agli standard internazionali GB 7251.1, JB/T 9961 e IEC439-1. Progettazione e produzione seguire i requisiti del sistema di gestione ISO.

Riepilogo

Il quadro di bassa tensione Usune MNS presenta una struttura standard, prestazioni stabili e facile manutenzione, adatto per le esigenze di distribuzione dell'energia in vari campi come l'industria, l'energia e l'edilizia. Fare leva La catena industriale completa e le capacità produttive professionali della Cina, Usune, come produttore affidabile e fornitore, fornisce soluzioni di distribuzione dell'energia a bassa tensione sicure ed efficienti agli utenti di tutto il mondo.
