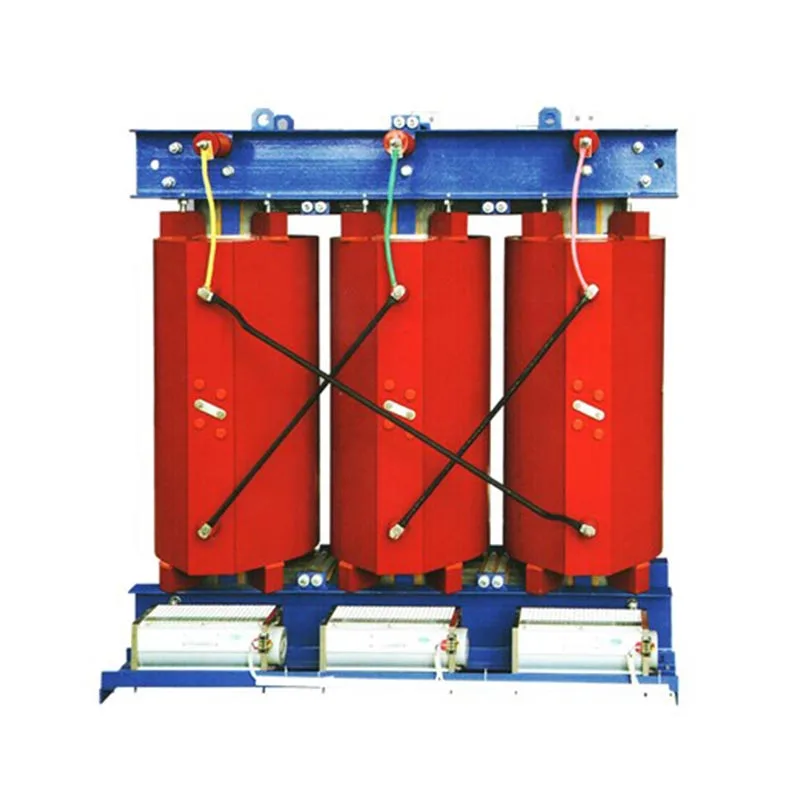

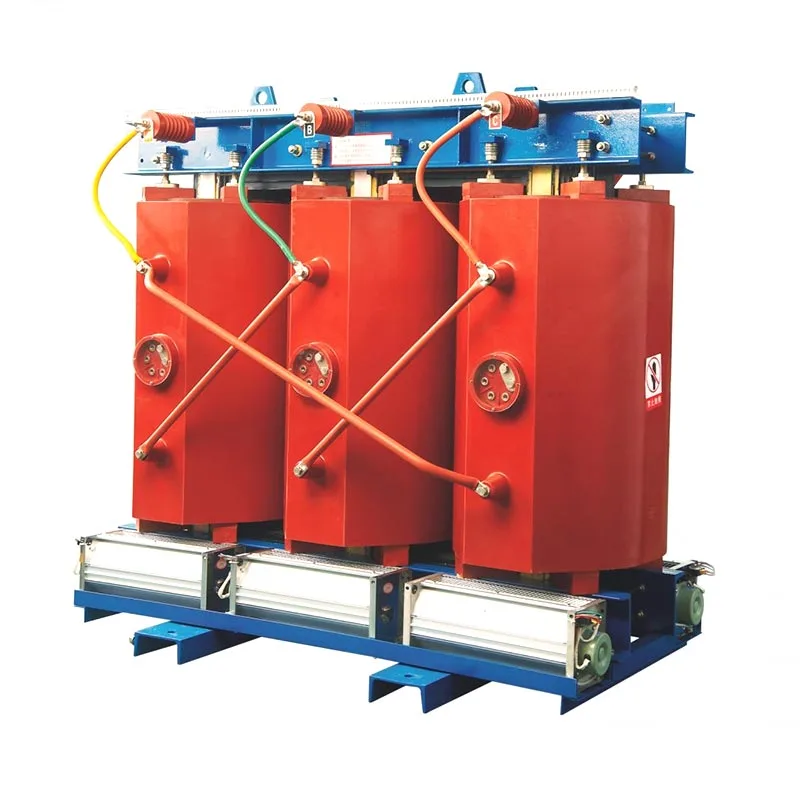

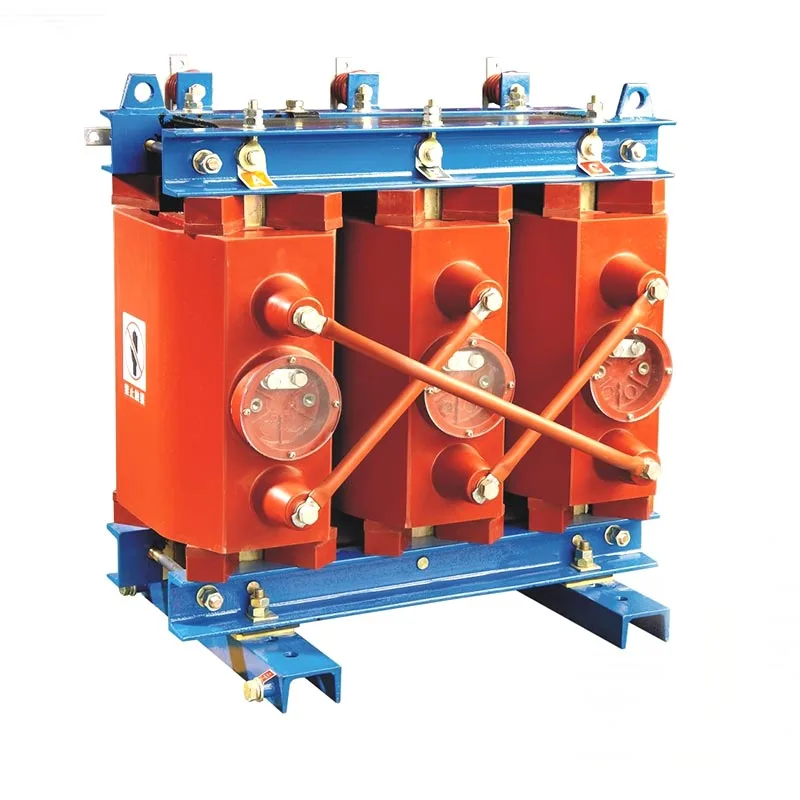

Trasformatore di tipo secco in resina epossidica da 630 kVA

Il trasformatore di tipo secco in resina epossidica Usune da 630 kVA è un trasformatore di distribuzione oil-free progettato per l'alimentazione interna scenari di fornitura che richiedono elevati standard di sicurezza. Presenta avvolgimenti ad alta e bassa tensione incapsulati in resina epossidica resistente alle alte temperature e fa affidamento sull'aria per l'isolamento e la dissipazione del calore. Questo disegno elimina sostanzialmente i rischi per la sicurezza associati ai trasformatori immersi in olio, come perdite di olio, incendi e esplosioni e garantisce zero emissioni di gas nocivi durante il funzionamento.

Adatta ad ambienti interni complessi caratterizzati da elevata umidità, polvere o elevate altitudini, questa apparecchiatura è ampiamente utilizzato in ospedali, scuole, stazioni della metropolitana, complessi commerciali e impianti industriali. La potenza nominale di 630 kVA è una specifica mainstream per applicazioni di potenza medio-piccola, bilanciamento della capacità di alimentazione e installazione requisiti di spazio ed efficienza energetica; è la scelta preferita sia per le nuove installazioni che per il retrofitting dei sistemi di distribuzione elettrica interni.

Caratteristiche principali del prodotto

1. Resistenza al fuoco e alle esplosioni; Alta sicurezza

Utilizza materiali isolanti in resina epossidica di Classe F resistenti alle alte temperature e non contiene olio isolante. Anche in condizioni estreme come sovraccarichi o cortocircuiti, l'unità non prenderà fuoco, non esploderà o non avrà perdite. Suo l'elevato grado di sicurezza è pienamente conforme alle rigorose norme di sicurezza antincendio per edifici pubblici e metropolitane spazi.

2. Ecologico; Inquinamento zero

Il funzionamento non comporta alcuna contaminazione dell'olio o rilascio di gas tossici/nocivi. Non richiede pozzi di petrolio dedicati o barriere antincendio e possono essere installate direttamente all'interno, riducendo efficacemente i costi di ingegneria civile e allineandosi con le tendenze del settore verso uno sviluppo a basse emissioni di carbonio e rispettoso dell’ambiente.

3. Basso rumore e bassa scarica parziale; Operazione stabile

Le strutture ottimizzate dell'avvolgimento del nucleo e della lamina riducono significativamente il rumore delle vibrazioni magnetiche e la parziale interna livelli di scarico. Ciò impedisce l'invecchiamento dell'isolamento causato dall'erosione elettrica, garantendo un funzionamento stabile e continuo da oltre 20 anni.

4. Basso consumo energetico e alta efficienza

Il nucleo in ferro è costruito con lamiere di acciaio al silicio a grani orientati di alta qualità, riducendo efficacemente sia il vuoto che il carico e perdite di carico. Per i progetti commerciali e industriali che comportano operazioni a lungo termine, questo valore si riduce notevolmente consumo di energia e migliora i tassi di utilizzo dell’energia elettrica.

5. Raffreddato ad aria ed esente da manutenzione

Il trasformatore a secco in resina epossidica da 630 kVA utilizza l'isolamento dell'aria e una struttura di raffreddamento ad aria naturale o forzata. Elimina la necessità di sostituzione periodica, test o filtraggio dell'olio isolante; manutenzione ordinaria richiede solo la semplice rimozione e pulizia della polvere, riducendo drasticamente i costi di manodopera e materiale operazioni.

6. Elevata adattabilità e applicazione versatile

Funziona stabilmente a temperature ambiente comprese tra -20°C e +40°C, ad altitudini fino a 1.000 metri e in umidità relativa ≤95% (senza condensa). È adatto ad ambienti operativi complessi come quelli sotterranei tunnel, impianti industriali polverosi e reparti medici ad alta umidità.

7. Struttura compatta e facilità di installazione

L'unità è compatta e leggera e occupa uno spazio minimo nella sala di distribuzione dell'energia. È modulare, la struttura standardizzata facilita il trasporto e il sollevamento, mentre il processo di assemblaggio in loco è semplice, che non richiedono complesse infrastrutture di ingegneria civile di supporto.

Principio di funzionamento

Il trasformatore di tipo secco in resina epossidica Usune da 630 kVA funziona secondo il principio dell'induzione elettromagnetica. Caratterizzato da un isolamento senza olio e da una struttura di dissipazione del calore, nettamente diverso dal tradizionale bagno d'olio trasformatori: il suo funzionamento procede come segue:

1. La corrente alternata (CA) entra nell'avvolgimento primario, generando un flusso magnetico alternato in continua evoluzione all'interno del nucleo di ferro laminato;

2. Il flusso magnetico alternato penetra nell'avvolgimento secondario, inducendo una forza elettromotrice alternata (EMF) nella bobina secondaria per induzione elettromagnetica;

3. In base al rapporto spire tra l'avvolgimento primario e quello secondario, la tensione CA viene aumentata o ridotta ottenere una trasmissione di potenza stabile;

4. Utilizzando l'aria come mezzo per l'isolamento e la dissipazione del calore, gli avvolgimenti e il nucleo dissipano il calore in modo naturale ventilatori a convezione o ad aria forzata, che eseguono in modo sicuro la conversione della tensione e la trasmissione di potenza.

Tabella Specifiche Tecniche

1.Parametri delle prestazioni elettriche

2.Condizioni ambientali operative

Riferimento al progetto

Progetto di lancio di un razzo Cas-spaziale

Rapporto di prova

Caso applicativo di progetto nel mondo reale

Caso 1: Progetto di distribuzione dell'energia interna per un ospedale terziario urbano di grado A

Un ospedale terziario di grado A nello Zhejiang si è procurato due trasformatori a secco in resina epossidica Usune da 630 kVA per l'alimentazione ai reparti di degenza e alle apparecchiature mediche di precisione. Sfruttando la qualità del prodotto priva di olio, resistente al fuoco, silenziosa e Grazie alle caratteristiche di scarica parziale ridotta, la soluzione elimina i rischi di incendio nelle strutture mediche e previene il rumore dal disturbo dei pazienti, garantendo al tempo stesso un'alimentazione stabile per apparecchiature di precisione come scanner TC e MRI. L'apparecchiatura ha funzionato senza intoppi e ininterrottamente per tre anni senza richiedere tempi di inattività per la manutenzione.

Caso di studio 2: Sistema di alimentazione ausiliaria per una stazione della metropolitana urbana

Una linea della metropolitana di una città cinese ha installato quattro trasformatori a secco Usune da 630 kVA nella sala di distribuzione elettrica di una stazione della metropolitana. Affrontare le sfide degli spazi sotterranei, come elevata umidità, scarsa ventilazione, severi requisiti di sicurezza antincendio e spazio di installazione limitato: il prodotto è perfettamente adatto al tunnel standard operativi. I suoi vantaggi includono resistenza all'umidità e alla polvere, antideflagrante e ritardante di fiamma capacità e un ingombro compatto, garantendo un'alimentazione elettrica sicura per i sistemi ausiliari della metropolitana.

Domande frequenti

Q1: Quali sono i principali vantaggi del trasformatore a secco in resina epossidica Usune da 630 kVA per installazione interna rispetto ai trasformatori in olio?

A1: Innanzitutto, è completamente privo di olio, eliminando i rischi di incendio, esplosione e perdita di olio; non richiede pozzi petroliferi o strutture di isolamento antincendio, rendendolo adatto a vari ambienti interni chiusi. In secondo luogo, produce zero emissioni nocive durante il funzionamento e non richiede cambi d'olio o relativa manutenzione, riducendo significativamente costi di O&M a lungo termine. In terzo luogo, le sue prestazioni a basso rumore e a bassa scarica parziale proteggono i dispositivi medici sensibili e apparecchiature di precisione automatizzate dalle interferenze dovute alle fluttuazioni di tensione, rendendole una scelta sicura e preferita per aree ad alto traffico come scuole, ospedali e metropolitane.

D2: Questo trasformatore può funzionare in modo affidabile in ambienti di fabbrica polverosi e con elevata umidità?

R2: Sì. Usune utilizza un processo di incapsulamento integrale ottimizzato con resina epossidica che racchiude completamente gli avvolgimenti, bloccando efficacemente l'ingresso di umidità e polvere. Il prodotto funziona stabilmente in ambienti interni polverosi con livelli di umidità fino al 95% (senza condensa). Per ambienti con livelli di polvere estremi, una custodia protettiva personalizzata può essere aggiunto per migliorare la resilienza ambientale senza compromettere la dissipazione del calore.

D3: Il modello Usune standard da 630 kVA è compatibile con gli standard di rete internazionali?

R3: Il modello standard supporta il funzionamento a doppia frequenza (50/60 Hz) ed è conforme alle specifiche di rete nella maggior parte dei casi. paesi in tutto il mondo. Presenta un ingresso ad alta tensione da 10 kV/10,5 kV e un'uscita a bassa tensione da 0,4 kV, utilizza un Dyn11 gruppo di connessione e ha una tensione di impedenza standard del 6%. Per i requisiti riguardanti la tensione specifica, parametri di impedenza o capacità, la nostra fabbrica offre una produzione personalizzata su misura per la rete specifica specifiche del tuo progetto

Profilo del marchio e conclusioniRadicato in Cina e con oltre un decennio di profonda esperienza nel settore delle apparecchiature elettriche industria, Zhejiang Usune Electric Co., Ltd. è un fornitore affidabile di trasformatori a secco in resina epossidica. Implementiamo controllo di qualità completo durante l'intero processo, dall'ispezione dell'acciaio al silicio grezzo in entrata materiali ai test di scarica parziale dei prodotti finiti, garantendo che tutti i prodotti della serie 630kVA soddisfino i requisiti standard internazionali del settore energetico. Sfruttando le vendite dirette in fabbrica, i design personalizzati e uno sportello unico supporto tecnico post-vendita, forniamo soluzioni per sottostazioni interne sicure, efficienti dal punto di vista energetico e durevoli progetti commerciali, medici, di trasporto e industriali in tutto il mondo.
