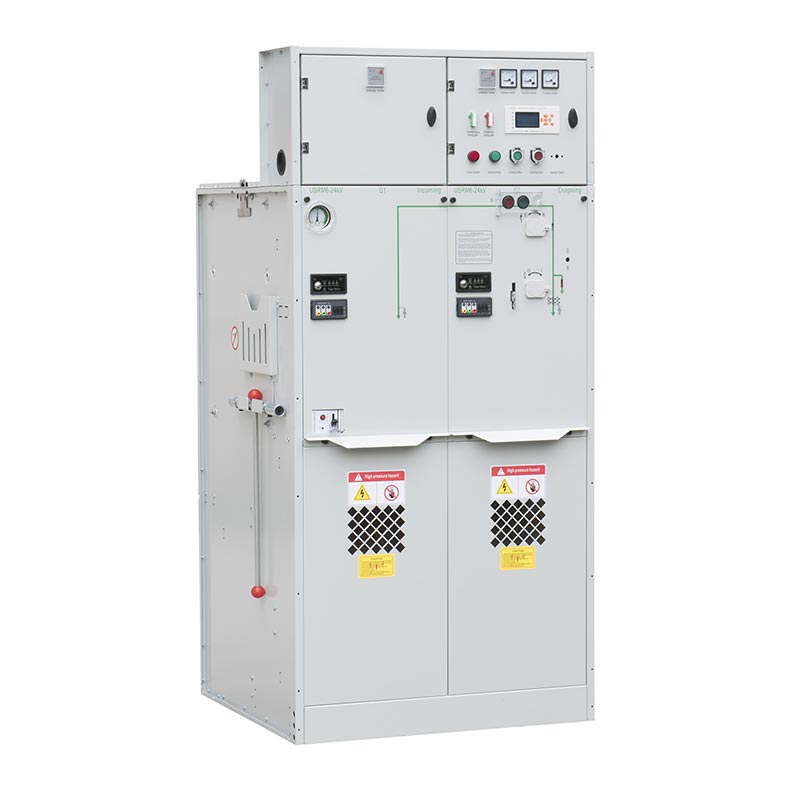

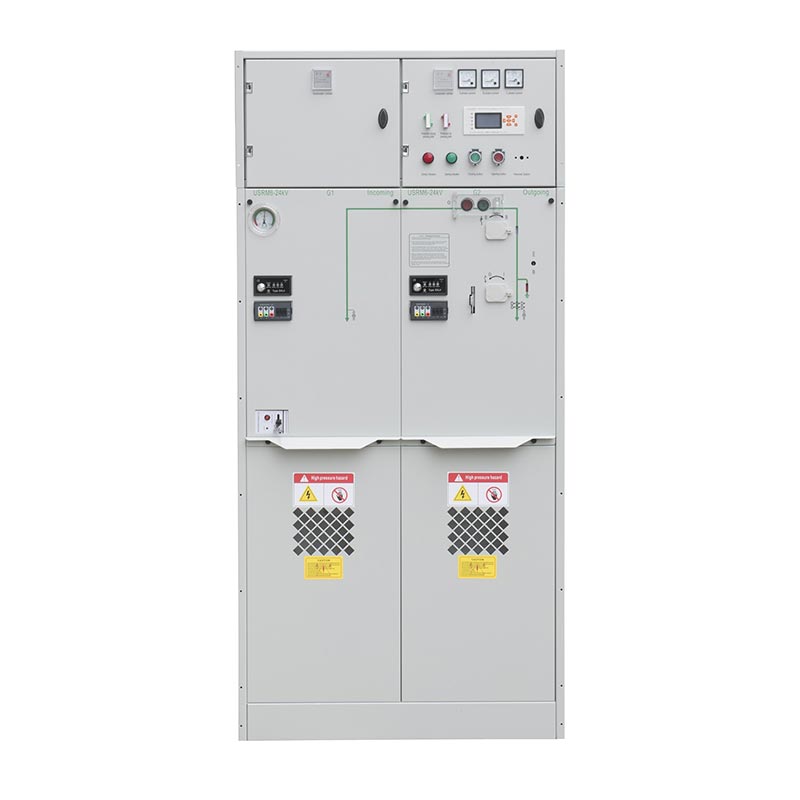

Il quadro elettrico isolato in gas Sf6 serie USRM6 è un sistema completamente isolato sviluppato in modo indipendente da USUNE. È principale le prestazioni dell'interruttore di circuito e tutti i componenti elettrici sono sigillati e isolati con gas SF6 pressurizzato. Il completamente la struttura chiusa protegge l'intero dispositivo dalle influenze ambientali esterne, garantendone efficacemente il funzionamento affidabilità e sicurezza del personale, garantendo un funzionamento esente da manutenzione durante l'intero ciclo di vita. Il prodotto adotta un design di unità modulare standard e di unità modulare a combinazione fissa, supportando la selezione di sbarre principali espandibili. Raggiunge la completa modularità, l'isolamento completo e l'involucro completo, garantendo elevata affidabilità e sicurezza nel rispetto dei requisiti requisiti di quadri flessibili e compatti dei nodi della rete elettrica, degli utenti finali e delle sottostazioni secondarie attraverso rich combinazioni di moduli.
Integrazione di più moduli funzionali come unità di commutazione del carico (C), unità di combinazione interruttore di carico + fusibile (F), circuito unità interruttore (V), unità di misurazione (M) e unità PT a sbarre collettrici (PT), può essere liberamente combinata in unità principali ad anello, adattandosi in modo flessibile ai diversi scenari di distribuzione dell'energia e alle esigenze degli utenti, migliorando significativamente il prodotto applicabilità e flessibilità.
La sezione del circuito principale del quadro isolato in gas Sf6 (sbarra principale) e le prestazioni dell'interruttore sono incapsulate all'interno di un cassetta gas saldata in acciaio inox. Il circuito principale è collegato all'esterno tramite un passante per la scatola del gas conforme a Norme DIN47636. I cavi in entrata e in uscita sono collegati utilizzando connettori rimovibili chiusi completamente isolati. Il la scatola del gas vanta un grado di protezione IP67, isolando efficacemente l'ambiente esterno e fornendo allagamenti a breve termine e protezione dalla condensa, garantendo un funzionamento stabile anche in condizioni difficili.
Può essere combinato con varie unità modulari standard per formare un anello fisso standard ad armadio, non espandibile switch di rete (una singola cassetta isolata in gas SF6 può essere abbinata fino a 6 unità). Può anche essere combinato con diversi moduli per formare unità espandibili, ottenendo varie forme di combinazione tramite sbarre dedicate completamente isolate connettori per soddisfare le esigenze di dispacciamento dell'energia di diverse regioni, tipologie e clienti.
I componenti del circuito principale e le prestazioni dell'interruttore sono incapsulati all'interno della scatola del gas in acciaio inossidabile, collegata al all'esterno tramite boccole per evitare il contatto diretto con parti in tensione. Dotato di affidabili dispositivi di limitazione della pressione e canali, protegge efficacemente la sicurezza del personale e delle attrezzature in caso di incidenti. Una meccanica completa Il dispositivo di interblocco riduce al minimo il rischio di malfunzionamento, migliorando ulteriormente la sicurezza e l'affidabilità.
Il quadro isolato in gas SF6 è dotato di un meccanismo di azionamento a molla auto-sviluppato e progettato. Attraverso controllo di qualità completo dalla progettazione alla produzione e al rodaggio, l'affidabilità e la stabilità del meccanismo lo sono garantito, fornendo una soluzione di meccanismo operativo di alta qualità per la serie USRM6 e simili isolati in gas SF6 quadri.
- Alattitudine: ≤4000 m (Per altitudini superiori a 1000 m, avvisare in anticipo il fornitore per regolare la pressione di gonfiaggio; per altitudini superiori a 2000 m, regolare la pressione per eliminare la sovratensione all'interno dell'armadio.)
- Temperatura ambiente: Massimo +50℃, Minimo -40℃, temperatura media su 24 ore non superiore a 35℃
- Umidità ambientale: umidità relativa nelle 24 ore non superiore al 95%, umidità relativa mensile non superiore al 90%
- Ambiente di installazione: Assenza di gas esplosivi o corrosivi nell'ambiente circostante; nessuna vibrazione o impatto grave nel luogo di installazione; livello di inquinamento non superiore alla Classe III come specificato in GB/T5582.
Aderisce rigorosamente a numerosi standard nazionali e di settore come GB3804-2004 e GB1984-2014 per garantire il prodotto professionalità e autorevolezza, rispondendo alle esigenze dei diversi scenari di utilizzo.
Il quadro isolato in gas Sf6 integra molteplici funzioni e vanta vantaggi quali dimensioni ridotte, funzionamento esente da manutenzione e circuito principale non influenzato da fattori ambientali esterni. È particolarmente adatto per ambienti difficili come luoghi sotterranei, ad alta quota e costieri ed è ampiamente utilizzato in ambito industriale e imprese minerarie, ferrovie, aeroporti, centri urbani e aree residenziali in Cina e nel mondo, fornendo stabilità e supporto di alimentazione affidabile per vari sistemi di distribuzione dell'energia.
Tutti gli interruttori devono essere azionati utilizzando la maniglia corrispondente. Interruttori di carico/vacuostati e relativa messa a terra gli interruttori sono interbloccati meccanicamente ed è possibile aggiungere ulteriori lucchetti per evitare operazioni accidentali. Gli interruttori di messa a terra utilizzano un meccanismo di funzionamento rapido: la rotazione in senso orario della maniglia chiude il circuito, la rotazione in senso antiorario lo apre. Prima di aprire o chiudere l'unità o il circuito combinato interruttore-fusibile interruttore, l'energia deve essere immagazzinata. Una volta completata la conservazione dell'energia, premere il pulsante verde per aprire o chiudere circuito. Il prodotto è dotato di cinque funzioni di interblocco di sicurezza; operazioni di alimentazione e disconnessione devono attenersi rigorosamente alle specifiche.
Il quadro isolato in gas Sf6 è dotato di anelli di sollevamento per il sollevamento e la movimentazione con carrelli elevatori. Al ricevimento, verificare eventuali danni durante il trasporto; eventuali danni dovranno essere immediatamente contestati al trasportatore. Dopo aver disimballato, controllare l'integrità della leva di comando, assicurarsi che l'indicatore del manometro sia nella zona verde ed eseguire prove funzionali sulle parti meccaniche. Eventuali difetti o omissioni dovranno essere tempestivamente segnalati al fornitore. Prima installazione e utilizzo, conservare in un luogo asciutto, ventilato e adeguatamente coperto.
Tutti i componenti del quadro isolato in gas Sf6 non richiedono manutenzione entro la loro durata di vita specificata. Il gas il serbatoio è in acciaio inox; i cruscotti danneggiati devono essere prontamente riparati con vernice anticorrosione protezione. Le parti meccaniche montate esternamente facilitano il funzionamento e la sostituzione; protezione dalla corrosione e la lubrificazione sia stata applicata prima della spedizione. In ambienti estremi, le parti rotanti richiedono un'ispezione regolare e manutenzione e sostituzione se necessaria. In condizioni operative normali non sono previste ispezioni speciali richiesto; prima dell'uso, assicurarsi che l'indicatore del manometro sia nella zona verde.
Dispone di funzioni di rilevamento dei componenti della linea sotto tensione e di verifica di fase. Interblocco elettrico e abbinamento la serratura magnetica impedisce l'apertura della porta della cella cavi quando il cavo in ingresso è sotto tensione, garantendo sicurezza del personale.
Può essere dotato di un indicatore di guasto del pannello secondo necessità. In caso di guasto tra fase e terra, personale può confermare lo stato energizzato e l'area di guasto attraverso l'indicatore di allarme, individuando rapidamente il punto di guasto. Allarme le informazioni possono essere trasmesse al centro di monitoraggio per assistere il personale di pattuglia nella conferma della sezione di guasto e posizione.
Un dispositivo digitale di protezione e misurazione di corrente e tensione adatto alla protezione, misurazione e controllo di apparecchiature primarie quali linee e trasformatori di distribuzione. Può sostituire l'elettromagnetico tradizionale protezione relè. Attraverso la rete dei terminali utente, è possibile realizzare rilevamenti ordinati del consumo energetico, allarmi, controllo e Internet energetico intelligente, migliorando il livello di intelligenza del sistema di distribuzione dell'energia.
In qualità di produttore e fornitore professionale di quadri isolati in gas Sf6, Zhejiang Usien Electric Co., Ltd. è impegnata a fornire prodotti della serie USRM6 di alta qualità a clienti globali. Abbiamo una prevendita completa, sistema di vendita e assistenza post-vendita: la prevendita comprende consulenza tecnica e progettazione della soluzione; le vendite includono guida all'installazione e messa in servizio; e il servizio post-vendita comprende la manutenzione tempestiva e la fornitura di pezzi di ricambio. Il nostro La fabbrica aderisce a un principio di qualità, controllando rigorosamente tutti gli aspetti della produzione per garantire che i prodotti siano conformi standard e le esigenze degli utenti, cercando di diventare un partner fidato per gli utenti nel campo della distribuzione di energia in Cina e globalmente.
Fabbrica, possiamo garantire che il nostro prezzo è ragionevole e competitivo.
Di solito citiamo entro 24 ore dalla ricezione della richiesta.
Sì, certo, accettiamo OEM.
I tempi di consegna dipendono dalle quantità ordinate, normalmente entro 15-20 giorni dalla ricezione del pagamento.
Tutti i prodotti verranno controllati a partire dagli accessori, e verranno effettuati test di routine prima della partenza la nostra fabbrica.
Scatta foto o video dei problemi di qualità e inviaceli per il controllo e la conferma, e noi ne faremo una soluzione soddisfatta per te entro 1-3 giorni.
12 mesi dalla data di spedizione.
● Siamo specializzati nel settore da oltre 14 anni e disponiamo di un team di ricerca e sviluppo di grande esperienza che si occupa della progettazione
e lavoro di sviluppo per ogni progetto in base alle richieste speciali del cliente.
● Abbiamo una procedura di controllo qualità estremamente rigorosa dai componenti ai prodotti finiti.
● Periodo di produzione stabile entro 15-20 giorni.
● Disponiamo di una serie completa di rapporti di prova per i prodotti.
● Soluzione fornita in un solo passaggio.
