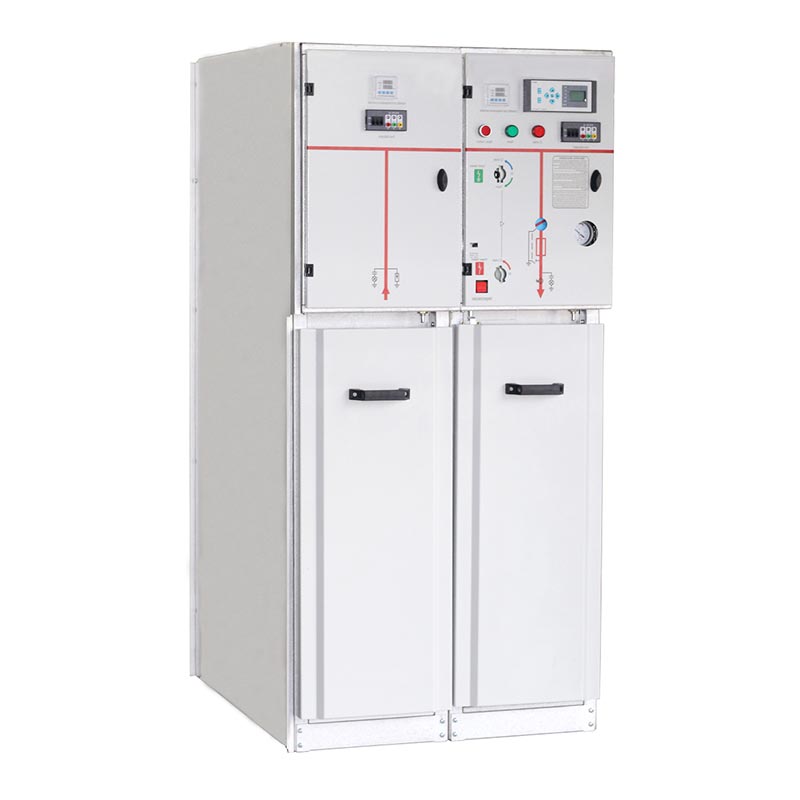

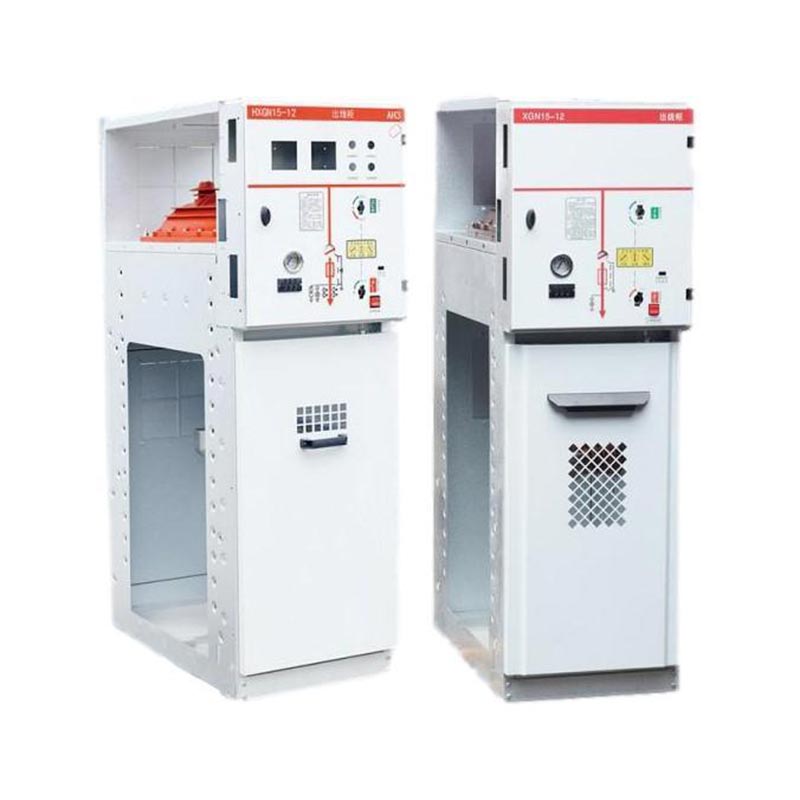

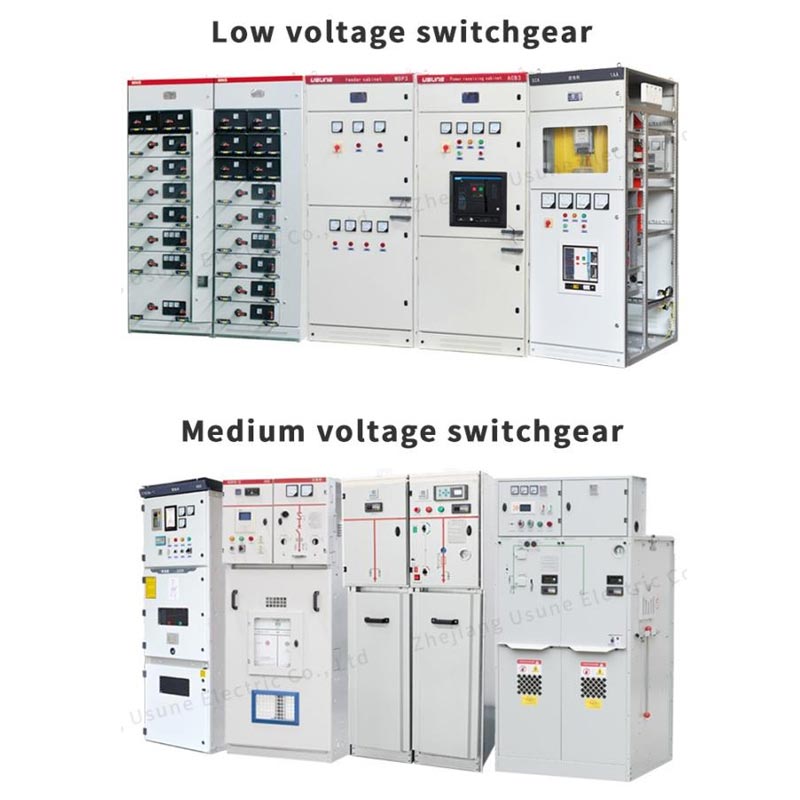

Unità principale ad anello 630a Sf6

L'unità principale USUNE 630a Sf6 Ring è un'apparecchiatura di distribuzione dell'alimentazione a media tensione ad alte prestazioni in modo indipendente sviluppato e prodotto da Zhejiang Yousi Electric Co., Ltd. (un produttore professionale che integra ricerca e sviluppo, produzione e vendita di materiale elettrico). Questo prodotto è caratterizzato da una struttura chiusa metallica fissa di tipo box, utilizzando Gas SF6 come isolante ed estinguente dell'arco. Dotato di fusibili di commutazione isolati in gas SF6, viene utilizzato principalmente in reti di distribuzione secondaria con tensione nominale massima di 36kV e corrente nominale di 630A, perfettamente adattabile ai requisiti di alimentazione dei sistemi di alimentazione CA 50/60 Hz.

In qualità di fornitore leader nel settore delle apparecchiature elettriche in Cina, USUNE aderisce a una filosofia di produzione di alta qualità. Questa unità principale ad anello 630A SF6 è prodotta nello stabilimento standardizzato dell'azienda, dove viene effettuato un rigoroso controllo di qualità implementato durante l'intero processo, dai componenti al prodotto finito, garantendo l'affidabilità del prodotto e consistenza.

Caratteristiche principali del prodotto

1. Design compatto e leggero

L'unità principale ad anello 630a SF6 adotta una struttura compatta e un design leggero, risparmiando efficacemente spazio di installazione e riducendo i costi di trasporto e installazione. Il guscio in resina epossidica fornisce una tenuta ermetica, rendendolo adatto per scenari con vincoli di spazio come piccole sale macchine e sottostazioni prefabbricate, migliorando le prestazioni in loco flessibilità applicativa.

2. Eccellente isolamento e prestazioni di soppressione dell'arco

L'involucro chiuso è riempito con gas SF6, garantendo un eccellente isolamento e prestazioni di soppressione dell'arco. Lo è altamente resistente all'umidità e all'inquinamento, consentendo un funzionamento stabile in ambienti difficili e funzionamento quasi esente da manutenzione, riducendo significativamente i successivi costi di manutenzione.

3. Funzionamento semplice e installazione facile

L'unità principale Ring 630a SF6 presenta un design di connessione via cavo front-end, con tutte le funzioni di controllo centralizzate su il pannello frontale, semplificando il processo operativo e facilitando il funzionamento e il debug. È leggero e il design compatto rende l'installazione più efficiente, consentendo una rapida implementazione dopo l'installazione.

4. Accessori abbondanti

Vari accessori come relè, trasformatori e scaricatori di sovratensione possono essere equipaggiati per soddisfare le diverse esigenze requisiti funzionali di vari scenari di distribuzione dell’energia, migliorando l’adattabilità e la praticità del prodotto.

Scenari applicabili

L'unità principale ad anello USUNE 630a SF6 è ampiamente utilizzata nelle reti ad anello di cavi industriali e civili e nei terminali di alimentazione. È particolarmente adatto per piccole cabine secondarie, stazioni di commutazione, distribuzione elettrica residenziale urbana, imprese industriali e minerarie, centri commerciali, aeroporti, metropolitane, produzione di energia eolica, ospedali, stadi, ferrovie e altri luoghi, fornendo un'alimentazione affidabile per vari scenari.

Condizioni operative

Per garantire un funzionamento stabile e sicuro, questa unità principale ad anello presenta severi requisiti ambientali, come segue:

- Altitudine: ≤1000mm
- Temperatura ambiente: -35 ℃ ~ 45 ℃
- Umidità Relativa: Media giornaliera non superiore al 95%; media mensile non superiore al 90%
- Resistenza Sismica: Intensità sismica non superiore a 8 gradi
- Requisiti ambientali: luoghi esenti da forti vibrazioni, urti, incendi, corrosione chimica ed esplosioni.

Parametri tecnici

Struttura e configurazione del quadro

Meccanismo operativo

(1) Comando doppia funzione monomolla: tipo K

La funzione di commutazione viene azionata in modo indipendente con una leva o un motore.
La funzione di interruttore di terra si apre e si chiude in modo indipendente utilizzando una leva di comando e l'energia operativa lo è fornito da una molla di compressione, che viene rilasciata per chiudere o scollegare il contatto.

(2) Comando a doppia molla doppia funzione: Tipo A

La funzione di commutazione è azionata indipendentemente da una leva o da un motore e l'energia operativa è fornita da a molla di compressione, che viene rilasciata per chiudere il contatto. Operazione di apertura e chiusura indipendente tramite pulsante (0) o unità di sgancio o dispositivo di sgancio a lancio di corrente.
La funzione di interruttore di terra funziona in modo indipendente con una leva di comando e l'energia operativa è fornita da a molla di compressione, che viene rilasciata per chiudere o scollegare il contatto.

(3) Componenti opzionali

Una operazione elettrica: CA 220 V 110 V; CC 220 V 110 V
Interruttore ausiliario
Una bobina di sgancio a lancio di corrente (meccanismo di tipo A): CA 220 V 110 V; CC 220 V 110 V
Un fusibile protegge l'interruttore dell'indicatore ausiliario
Indicatore di guasto a terra

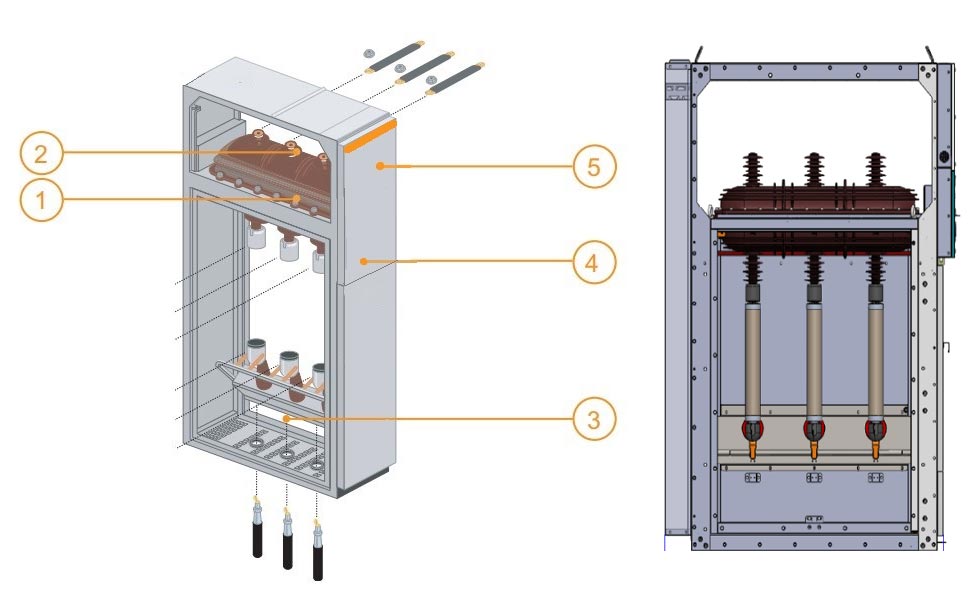

Armadi di protezione con interruttori e fusibili

1 Quadro Interruttore e sezionatore di terra in custodia riempita con SF6.
2 sbarre tutte sullo stesso piano orizzontale, consentendo così successivi ampliamenti del quadro e il collegamento ad apparecchiature esistenti.
3 Collegamento accessibile dal fronte, collegamento ai morsetti dell'interruttore inferiore e del sezionatore di terra o al portafusibile inferiore. Questo scomparto è inoltre dotato di sezionatore di terra a valle dei fusibili di media tensione per le unità di protezione.
4 Il comando contiene gli elementi utilizzati per azionare l'interruttore e il sezionatore di terra e attivare le relative indicazioni (apertura positiva).
5 Installazione a bassa tensione di una morsettiera (se è installata l'opzione motore), fusibili BT e dispositivi relè compatti. Se è necessario più spazio, è possibile aumentare l'altezza del pannello.

① Locale sbarre
② Interruttore principale
③ Sala cavi
④ Meccanismo di funzionamento, meccanismo di interblocco e sala di controllo a bassa pressione

L'intero quadro elettrico può essere diviso in due unità superiori e inferiori, l'unità superiore del quadro comprende sala autobus, interruttore di carico, sala comando e sala bassa tensione e l'unità inferiore è separata dal cavo stanza. L'intera unità superiore può essere sostituita.

◇ Locale sbarre

Nella parte superiore dell'armadio è predisposta la sala sbarre. Nella sala sbarre sono collegate le sbarre principali insieme e percorri tutta la fila di quadri.

◇ Interruttore di interruzione del carico

La sala interruttori è dotata di un interruttore di carico con esafluoruro di zolfo di tipo SFG. Il guscio dell'interruttore di carico è realizzato di resina epossidica colata, riempita con gas esafluoruro di zolfo (SF6) come mezzo isolante e viene fornito il guscio con un foro di osservazione. La cabina di commutazione può essere attrezzata

con misuratore di densità del gas SF6 o densità del gas con contatto di allarme a seconda delle esigenze del cliente.

◇ Sala via cavo

Il quadro elettrico di carico dispone di un ampio vano cavi, utilizzato principalmente per il collegamento dei cavi, in modo che unipolare o I cavi a tre conduttori possono essere collegati utilizzando la testa del cavo non schermata più semplice e anche lo spazio disponibile è sufficiente ospitare parafulmini, trasformatore di corrente, interruttore di terra inferiore e altri componenti. Secondo il design standard, la porta dell'armadio è dotata di una finestra di osservazione e di un dispositivo di interblocco di sicurezza. Piastra inferiore della sala cavi con coperchio di tenuta e pressacavo di dimensioni adeguate con staffa di supporto. La piastra inferiore della sala cavi e il telaio della porta possono essere rimosso per facilitare l'installazione del cavo.

◇ Meccanismo di funzionamento, meccanismo di interblocco e sala di controllo a bassa pressione

La sala dei meccanismi interbloccati funge anche da pannello di controllo. La camera a bassa tensione è dotata di azionamento a molla meccanismo con indicatore di posizione e dispositivo di interblocco meccanico, e può essere dotato anche di ausiliari contatti, bobine di sgancio, meccanismi di sgancio di emergenza, display capacitivi, serrature a chiave e dispositivi di comando elettrici. Allo stesso tempo, lo spazio della camera a bassa pressione può anche essere dotato di circuiti di controllo, contatori e dispositivi di protezione relè e l'armadio largo 750 mm dispone di due camere a bassa pressione identiche per ulteriori accessori.

Parametro di configurazione del contenitore

LBS in arrivo

Protezione del trasformatore

Misurazione

Cbog con.metro

Cb in uscita

Descrizione dell'operazione

1. Funzionamento della maniglia: stando di fronte al quadro, sollevare la parte superiore della maniglia e spingerla in avanti, mentre con l'altra mano si tiene l'estremità della maniglia per ruotare.
2.Assicurarsi che la porta dell'armadio sia stata chiusa correttamente prima dell'alimentazione o separata dalla messa a terra.
3. Il manometro dell'interruttore deve essere controllato prima di accendere e spegnere.

Accendere

1. Verificare che la porta dell'armadio sia chiusa. Inserire la maniglia nel foro operativo superiore e ruotare in senso antiorario di 180° fino a sentire il rumore del freno di separazione. L'indicatore centrale del pannello è in posizione; la porta inferiore è chiusa e l'interruttore di messa a terra è spento.
2.Inserire la maniglia di manovra nel foro di manovra inferiore e ruotare in senso orario di 180° fino a sentire la voce di chiusura; l'indicatore centrale del pannello è in posizione D; l'interruttore sarà acceso e l'operazione di alimentazione sarà completata.

Spegnimento

1. Spegnere: inserire la maniglia di comando nel foro di comando inferiore e ruotare in senso antiorario di 180° fino a sentire il suono separazione della voce del freno (pulsante per l'uso diretto se è presente un pulsante); il centro del pannello è in posizione, quindi l'interruttore sarà spento.
2.Verificare se il display live è in grado di garantire che la sala cavi sia elettricamente neutra; inserire la maniglia di comando nel foro operativo superiore e ruotare in senso orario di 180° fino a sentire la voce di chiusura; l'indicatore centrale del il pannello è in posizione e lo sportello inferiore è sbloccato; l'interruttore di messa a terra è chiuso e quindi si verifica l'operazione di interruzione dell'alimentazione è completato.

Trasporto e stoccaggio

Quando il quadro elettrico è fissato sulla piastra inferiore, può essere spalato con un carrello elevatore. Quando non è fissato sul fondo piastra, il quadro elettrico deve essere sollevato o trasportato nel suo insieme, ma deve essere trasportato in qualsiasi momento verticalmente e non deve essere rovesciato per evitare danni ai componenti dell'armadio. Quadro elettrico (anche con imballo esterno) non deve essere conservato all'aperto per lungo tempo.

Manutenzione

◇ In circostanze normali, l'armadio ad anello non richiede manutenzione per tre anni.

◇ I meccanismi di comando a molla singola e doppia dell'interruttore di carico non sono esenti da manutenzione richiedono alcuna lubrificazione.

◇ Il dispositivo di protezione del relè deve essere controllato secondo i requisiti del produttore prima di essere inserito operazione.

◇ Il ciclo di manutenzione dell'armadio di rete ad anello è generalmente una volta all'anno e misure di manutenzione specifiche dovrà essere effettuato come segue:
(1) Serrare tutti i collegamenti elettrici (bus principale, interruttori, cavi, strumenti di misurazione) secondo le requisiti delle istruzioni di installazione.
(2) Aspirare tutti i componenti (interruttore principale, interruttore ausiliario, meccanismo di sgancio, motore, ecc.) e controllare l'aspetto ispezione.
(3) Eseguire un'unica manovra di chiusura/apertura su tutti gli interruttori, compreso quello di terra.
(4) Accendere l'alimentazione del controllo ausiliario (non dare il segnale del telecomando) per un sequenziale elettrico operazione.

Ordinare la merce

I seguenti documenti e allegati verranno consegnati insieme all'armadio quando il quadro elettrico lascia la fabbrica:

◇ Certificato qualificato del prodotto
◇ Istruzioni per l'uso del prodotto
◇ Dati di progettazione tecnica del prodotto
◇ Accessori per quadri elettrici:
◇ Ciascuna combinazione di montaggio è dotata di una maniglia di azionamento dell'interruttore del carico.

Gli utenti devono fornire le seguenti informazioni al momento dell'ordine dei prodotti:

◇ Schema di cablaggio del circuito principale e requisiti tecnici speciali
◇ Piano di installazione del quadro.
◇ Specifiche del modello dei componenti del quadro elettrico e circuito ausiliario, diagramma schematico del circuito di controllo (se necessario)
◇ Altre richieste particolari di informazioni scritte.

Riferimento al progetto

Progetto di lancio di un razzo Cas-spazio
