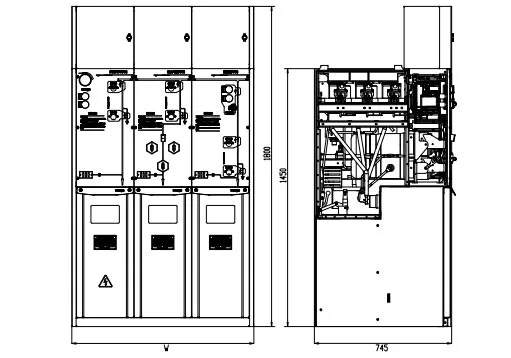

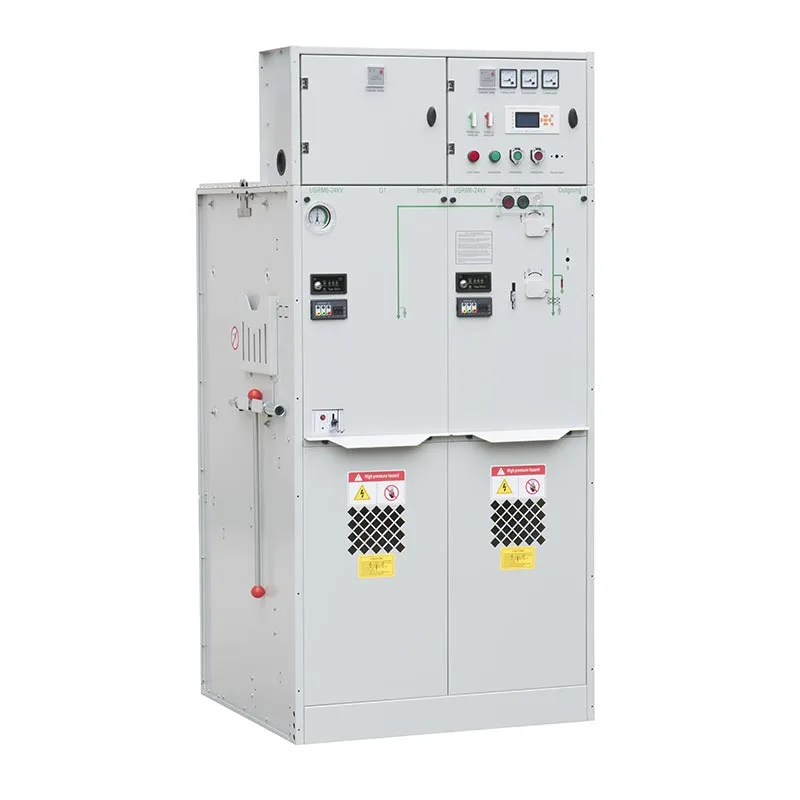

Con circuito primario completamente isolato e chiuso, serbatoio del gas in acciaio inossidabile IP67, sistema di sbarre espandibili e meccanismo operativo affidabile, il quadro elettrico isolato in gas Usune 630A è adatto per impianti industriali, trasformatori sottostazioni, reti principali ad anello, strutture commerciali e progetti infrastrutturali in cui installazione compatta, sicurezza e l’affidabilità a lungo termine sono importanti.

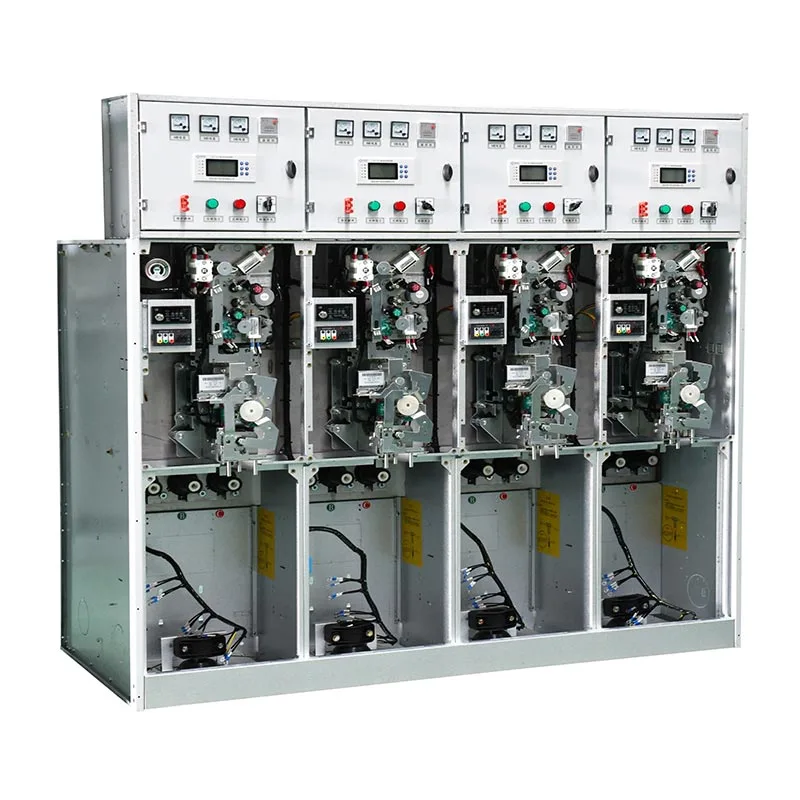

Diversi progetti di distribuzione dell'energia richiedono diverse funzioni di commutazione, protezione e misurazione. L'USRM6 serie consente di combinare i moduli C, F, V, M e PT in base al progetto di rete effettivo. Fino a sei standard le unità funzionali possono essere integrate in un serbatoio del gas isolante SF6, mentre le unità espandibili possono essere collegate tramite connettori per sbarre completamente isolati e chiusi.
La configurazione 630A è progettata per sistemi di distribuzione a media tensione che richiedono un trasporto di corrente più elevato capacità. Può essere configurato per partenze e partenze, collegamenti a trasformatori, reti ad anello e altro modalità di distribuzione in base all'impianto elettrico del cliente.
Le sbarre principali e i componenti di commutazione primari sono racchiusi all'interno di un serbatoio del gas saldato in acciaio inossidabile con IP67 protezione. Questa struttura aiuta a isolare i componenti elettrici interni da polvere, ingresso di acqua, condensa e altri influssi ambientali esterni, rendendo il quadro adatto ad ambienti di installazione impegnativi.
Il circuito primario è racchiuso all'interno del serbatoio del gas e collegato ai circuiti esterni tramite boccole isolate e connettori separabili completamente isolati, riducendo l'esposizione diretta ai componenti sotto tensione. Anche il sistema incorpora un dispositivo di limitazione della pressione, un canale di scarico della pressione e un sistema di interblocco meccanico per contribuire a ridurla rischi operativi e prevenire operazioni di commutazione errate.
Usune sviluppa e progetta in modo indipendente il meccanismo di azionamento a molla per la serie USRM6. Il meccanismo è controllato attraverso processi di progettazione, produzione e messa in servizio per migliorare la consistenza meccanica, stabilità operativa e affidabilità a lungo termine.
L'unità C è progettata per la commutazione del carico e il controllo della distribuzione. È adatto per l'alimentatore in entrata e in uscita applicazioni e sistemi di rete ad anello in cui è richiesta una commutazione affidabile del carico.
L'unità F combina un sezionatore di carico con fusibili per fornire funzioni di commutazione e protezione. Lo è particolarmente adatto per applicazioni su alimentatori di trasformatori che richiedono apparecchiature di protezione compatte.
L'unità V utilizza un interruttore automatico per applicazioni che richiedono funzioni di commutazione e protezione complete. Lo è adatto per alimentatori e punti di distribuzione dove l'interruzione del circuito e il coordinamento delle protezioni sono importanti.
L'unità M fornisce una configurazione dedicata per le esigenze di misurazione e conteggio elettrico. Può essere integrato con altri moduli funzionali per creare un sistema di distribuzione di media tensione completo.
L'unità PT è progettata per la misurazione della tensione delle sbarre e i relativi requisiti di monitoraggio. Può essere combinato con altri moduli secondo il progetto dell'impianto elettrico.
| NO. | Elementi | Unità | Unitàà interruttore di interruzione del carico | unità combinata | Unitàà interruttore automatico |
| 1 | Tensione nominale | kV | 24/12 | 24/12 | 24/12 |
| 2 | Frequenza nominale | Hz | 50 | 50 | 50 |
| 3 | Corrente nominale | A | 630 | 125 (dipende dalla corrente del fusibile) | 630 |
| 4 | Livello di isolamento nominale: 1 minuto. Tensione di resistenza alla frequenza: fase interfase, terra | kV | 42/65 | 42/65 | 42/65 |
| Livello di isolamento nominale: 1 minuto. Resistenza alla frequenza e distanza di isolamento dalla tensione | kV | 48/79 | 48/79 | 48/79 | |
| Livello di isolamento nominale: 1 min. Tensione di resistenza alla frequenza: circuito di controllo e ausiliario | kV | 2/2 | 2/2 | 2/2 | |
| Livello di isolamento nominale - Tensione di tenuta a impulso di illuminazione - Interfase, terra | kV | 75/125 | 75/125 | 75/125 | |
| Livello di isolamento nominale: resistenza agli impulsi di illuminazione, distanza di isolamento dalla tensione | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Corrente nominale di tenuta al cortocircuito | kA/s | 25/4 | —— | 25/4 |
| 6 | Corrente nominale di tenuta di picco | kA | 63 | —— | 63 |
| 7 | Corrente di cortocircuito nominale | kA | 63 | Limitato dal fusibile AT | 63 |
| 8 | Corrente di interruzione nominale di cortocircuito | kA | —— | Limitato dal fusibile AT | 25/25 |
| 9 | Corrente di trasmissione nominale | A | —— | 1700/1400 | —— |
| 10 | Corrente di interruzione del carico attivo nominale | A | 630 | —— | —— |
| 11 | Corrente di interruzione nominale in circuito chiuso | A | 630 | —— | 630 |
| 12 | Interruttore/interruttore di interruzione meccanica del carico di vita | Volte | 10000 | 10000 | 20000 |
| Vita meccanica: interruttore di isolamento/terra | Volte | 5000 | 5000 | 5000 | |
| 13 | Resistenza del circuito | μΩ | ≤150 | —— | ≤150 |
| 14 | Pressione di carica nominale (pressione relativa di 20 ℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Tasso annuo relativo di perdita di gas | % | 0.05 | 0.05 | 0.05 |
| 16 | Grado di protezione IP‑Armadio | IP4X | IP4X | IP4X | |
| Grado di protezione IP‑Serbatoio gas | IP67 | IP67 | IP67 |
Il vantaggio principale della serie USRM6 è la sua capacità di adattarsi a diverse strutture di rete di distribuzione. Clienti possono utilizzare unità C per la commutazione del carico, unità F per la protezione del trasformatore, unità V dove è presente la protezione dell'interruttore automatico richiesto e unità M o PT quando sono necessarie misurazioni e misurazioni della tensione.
Per le applicazioni di rete principale ad anello, è possibile combinare diversi moduli per formare un armadio principale ad anello. Quando l'espansione futura è necessario, i connettori per sbarre collettrici completamente isolati e chiusi consentono di collegare unità aggiuntive senza modificare la configurazione piattaforma di quadro di base.
Il serbatoio del gas in acciaio inossidabile fornisce protezione IP67, contribuendo a prevenire l'ingresso di polvere e acqua nel primario vano attrezzature. La struttura chiusa fornisce anche una protezione temporanea contro allagamenti e condensa.
Questo design è prezioso per impianti industriali, sottostazioni sotterranee e altri luoghi in cui umidità, polvere o la contaminazione ambientale potrebbe influenzare le apparecchiature elettriche convenzionali.
| Considerazione chiave | Quadro Usune 630A isolato in gas | Quadri convenzionali isolati in aria |
| Circuito primario | Completamente racchiuso nel serbatoio del gas | Più esposto all'ambiente circostante |
| Protezione | Serbatoio del gas IP67 | Più dipendente dalle condizioni di installazione |
| Configurazione | Combinazione modulare C/F/V/M/PT | Solitamente configurazione del cabinet fissa |
| Espansione | Collegamento sbarre isolate espandibili | Potrebbe richiedere spazio di installazione aggiuntivo |
| Installazione | Struttura compatta | Richiede generalmente uno spazio maggiore |
| Adattabilità ambientale | Influenza ridotta da polvere e umidità | Più dipendente dalle condizioni circostanti |
| Sicurezza | Circuito primario chiuso e interblocco meccanico | La protezione dipende dalla struttura dell'apparecchiatura |
Per gli stabilimenti con più alimentatori e collegamenti a trasformatori, i clienti possono combinare le unità C, F e V in base diverse funzioni del circuito. La struttura modulare semplifica la configurazione del sistema mentre il primario chiuso Il circuito supporta un funzionamento affidabile in ambienti industriali.
Laddove lo spazio di installazione è limitato, la struttura compatta isolata in gas consente la commutazione, la protezione e la misurazione funzioni da integrare in un ingombro ridotto. Le unità M e PT possono essere aggiunte quando il progetto richiede unità dedicate funzioni di misurazione.
Per le applicazioni di rete ad anello, è possibile combinare più moduli funzionali per formare un armadio principale ad anello. Il Il sistema di sbarre espandibile fornisce ulteriore flessibilità quando la rete di distribuzione richiede un'espansione futura.
Un cliente manifatturiero ha scelto il quadro elettrico isolato in gas Usune 630A per un aggiornamento della distribuzione di media tensione. Il cliente focalizzato su installazione compatta, funzionamento affidabile ed espansione futura. Dopo l'applicazione, il cliente apprezzato la configurazione modulare C/F/V/M/PT, che ha semplificato l'integrazione del sistema e migliorato lo spazio utilizzo.
Per un progetto di distribuzione principale ad anello, il cliente necessitava di funzioni di commutazione e protezione flessibili. L'USRM6 serie ha soddisfatto i requisiti attraverso combinazioni di moduli espandibili e collegamenti a sbarre isolate. Il cliente ne ha riconosciuto il funzionamento stabile, il design compatto e la comoda capacità di espansione del sistema.
Un cliente che opera in un ambiente ad elevata umidità ha scelto il quadro elettrico isolato in gas Usune per il suo grado di protezione IP67 design del serbatoio del gas chiuso. Il cliente ha apprezzato la migliore protezione contro umidità, condensa e agenti esterni contaminazione, contribuendo a ridurre le esigenze di manutenzione.
Zhejiang Usune Electric Co., Ltd. ha istituito sistemi di gestione secondo il sistema di gestione della qualità ISO 9001, ISO Sistema di Gestione Ambientale 14001 e Sistema di Gestione della Salute e Sicurezza sul Lavoro ISO 45001.

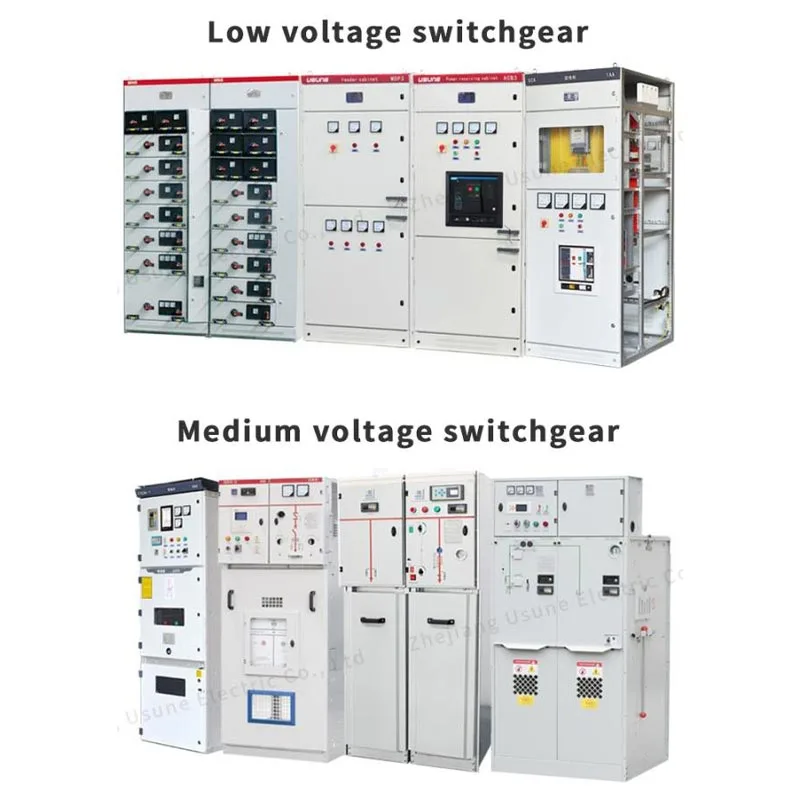

Per soddisfare le diverse esigenze del mercato internazionale, i prodotti dei quadri di media tensione Usune sono stati sottoposti a importanti interventi Prove di tipo standard IEC e GB, con prodotti applicabili che ottengono la certificazione CE. Queste le certificazioni e la qualità i sistemi di gestione supportano una qualità di produzione costante e forniscono documentazione ai clienti durante le fasi tecniche valutazione e appalto di progetti.
Zhejiang Usune Electric Co., Ltd. combina il design modulare del quadro, isolamento in gas IP67 completamente chiuso, flessibile configurazioni funzionali e gestione della qualità per fornire soluzioni affidabili di distribuzione di media tensione.
Per i clienti che acquistano quadri elettrici isolati in gas 630A, Usune può fornire configurazioni adeguate in base alle funzioni di commutazione, ai requisiti di protezione, alle esigenze di misurazione, alla disposizione delle sbarre e all'installazione condizioni. Ciò consente ai clienti di costruire un sistema di quadri compatto e flessibile in base alla loro potenza effettiva requisiti di distribuzione.
630A si riferisce alla configurazione di corrente nominale del quadro. La corrente operativa effettiva, il livello di tensione e la configurazione elettrica deve essere selezionata in base al sistema di distribuzione e al progetto del cliente requisiti.
Il sistema supporta l'unità interruttore di interruzione del carico C, unità di combinazione interruttore di interruzione del carico F + fusibile, unità interruttore automatico V, M Unità di misurazione e unità PT a sbarre collettrici. Questi moduli possono essere combinati in base alla distribuzione di potenza richiesta funzioni.
È possibile formare fino a sei unità modulo standard all'interno di un serbatoio del gas isolante SF6. Sono presenti anche configurazioni espandibili disponibile tramite connettori per sbarre collettrici completamente isolati e chiusi.
Il serbatoio del gas ha un grado di protezione IP67, contribuendo a proteggere il circuito primario da polvere, infiltrazioni d'acqua, condizioni di condensa e allagamenti di breve durata.
