Trasformatore di corrente da 110 kV

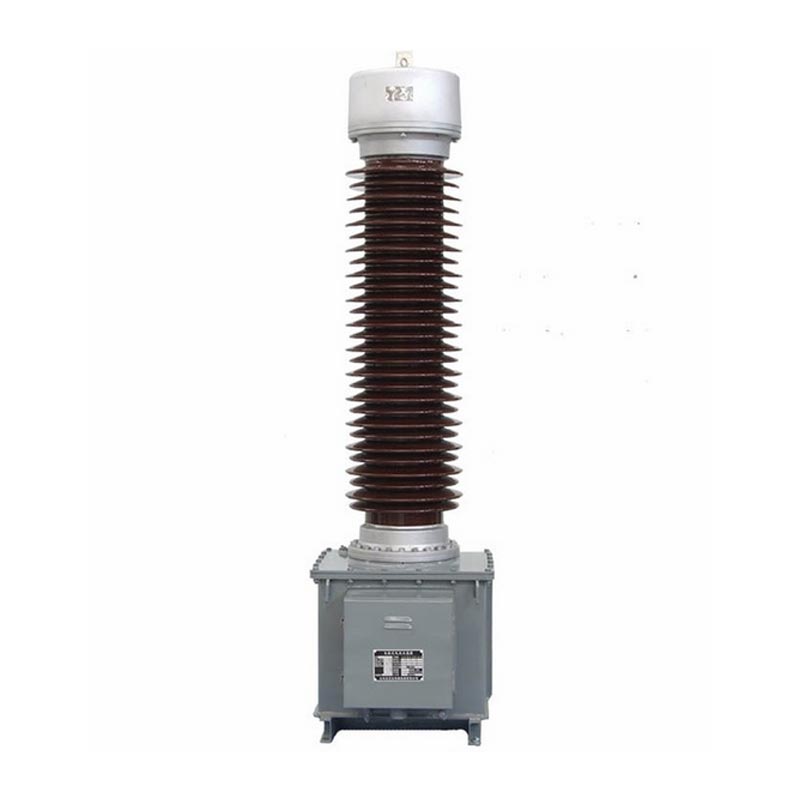

Il trasformatore di corrente Usune LB6-110 kV è un dispositivo di rilevamento della corrente ad alta precisione per esterni adatto all'alimentazione a media e alta tensione griglie. Adotta una struttura modulare e un design dell'avvolgimento secondario multigruppo. Il metodo di cablaggio può essere regolato tramite piastre di collegamento esterne nel conservatore dell'olio superiore, che consentono la commutazione flessibile tra i due rapporti di corrente per incontrarsi le attuali esigenze di rilevamento e protezione dai guasti delle diverse condizioni operative.

Questo prodotto è conforme allo standard nazionale GB/T20840.2-2014 e agli standard elettrotecnici internazionali IEC. Esso comprende modelli standard, per alta quota e resistenti all'inquinamento, che offrono misurazione e protezione eccellenti precisione. Adatto sia per condizioni esterne convenzionali che difficili, è un'attrezzatura di supporto tradizionale per sistemi domestici di trasmissione e distribuzione di energia da 110 kV.

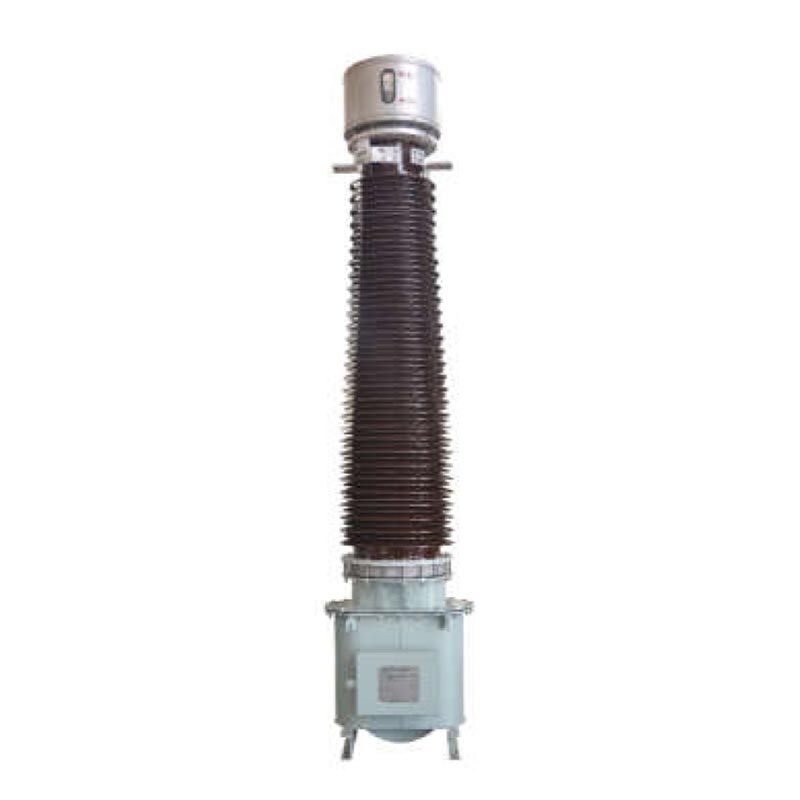

Trasformatore di corrente capacitivo LB6-110kV

Spiegazione del modello e condizioni operative applicabili

1. Significato del codice modello

Il modello di prodotto completo è LB6-110kV (combinazione di precisione + rapporto di corrente), con segmentazione chiara e standardizzata spiegazioni:
- Modello Base: L per trasformatore di corrente, B per con livello di protezione, 6 per numero di serie del progetto, 110 per tensione nominale 110kV, W2 per progettazione antinquinamento secondaria
- Combinazione di classi di precisione: supporta più combinazioni di avvolgimento come P/P/P/0,5 e P/P/0,2, incluso 0,2/0,5 avvolgimenti di misurazione del livello e avvolgimenti di protezione del livello 5P/10P, che bilanciano la misurazione ad alta precisione e il guasto affidabile protezione.
- Specifiche del rapporto di corrente: contrassegnato come 2*a/c, supporta la commutazione del doppio rapporto di corrente, la connessione in serie è a/c, la connessione parallela è 2*a/c, la corrente primaria copre 2×50A~2×1000A, la corrente secondaria è 1A/5A specifiche complete

2. Condizioni operative applicabili

- Temperatura ambiente: adatto per condizioni operative da -25℃ a +40℃, con una temperatura massima giornaliera di +30℃. I requisiti di temperatura ultrabassa possono essere personalizzati e negoziati.
- Altitudine: modello standard adatto ad altitudini ≤1000m; Modello GYW ad alta quota adatto ad altitudini ≤4000m.
- Adattabilità ambientale: distanza di dispersione selezionabile da 16 mm/KV a 31 mm/KV, adatta a vari scenari compresa la protezione convenzionale dalla corrosione costiera e le applicazioni antivegetative ad alta quota.

Caratteristiche strutturali principali

1.Sistema di isolamento ottimizzato

Impiega la tecnologia di isolamento capacitivo in carta oleosa, con la carta del cavo ad alta tensione che avvolge il nucleo dell'avvolgimento primario. È dotato di uno strato schermante del condensatore multistrato, con lo strato interno collegato all'alta tensione e quello esterno strato messo a terra, con conseguente distribuzione uniforme del campo elettrico e sicurezza dell'isolamento notevolmente migliorata margine.

2. Struttura di avvolgimento affidabile

L'avvolgimento primario ha una struttura a forma di U. I modelli da 2×400 A e inferiori utilizzano filo di rame piatto avvolto in carta, mentre i modelli da 2×500A~2×1000A utilizzano doppi tubi semicircolari in alluminio, garantendo una forte capacità di trasporto di corrente. Il l'avvolgimento è diviso in due sezioni con quattro terminali, consentendo la commutazione flessibile tra rapporti di corrente doppi.

3. Design di protezione completamente sigillato

Nella parte superiore è installato un vaso di espansione in metallo per compensare automaticamente l'espansione e la contrazione del volume dell'olio del trasformatore causato da sbalzi di temperatura, isolandolo dall'aria interna ed esterna, prevenendo umidità e invecchiamento dell'olio e prolungamento della durata delle apparecchiature.

4. Installazione e manutenzione convenienti

I fori di sollevamento preforati sul fondo del serbatoio facilitano il sollevamento dell'attrezzatura; garantiscono più bulloni di messa a terra messa a terra affidabile dell'apparecchiatura e degli avvolgimenti secondari; la scatola di giunzione è dotata di morsetti dedicati per cablaggio standardizzato e sicuro.

Parametri tecnici fondamentali

1.Parametri nominali

Tensione operativa nominale 110 kV, tensione operativa massima 126 kV, frequenza nominale 50 Hz, la polarità è sottrattiva.

2. Livello di tensione di resistenza all'isolamento

Isolamento interno da primario a secondario e terra 185 kV/1 min, secondario a terra 3 kV/1 min; isolamento esterno tensione di prova a secco 230 kV, tensione di prova a umido 185 kV, tensione di resistenza all'impulso di fulmine antinquinamento ad alta quota il picco raggiunge i 560kV.

3.Prestazioni di precisione

Errore di misurazione di grado 0,2/0,5, differenza di fase minima, conforme ai requisiti di misurazione di alta precisione; basso composito errore per il livello di protezione 5P/10P, consentendo una risposta rapida alle correnti di guasto della rete.

4. Prestazioni di resistenza al cortocircuito

Corrente di stabilità termica 5,3KA~45KA, corrente di stabilità dinamica 13KA~115KA, in grado di resistere alla rete impatti di cortocircuito e mostra una forte stabilità operativa.

Casi reali di applicazioni ingegneristiche:

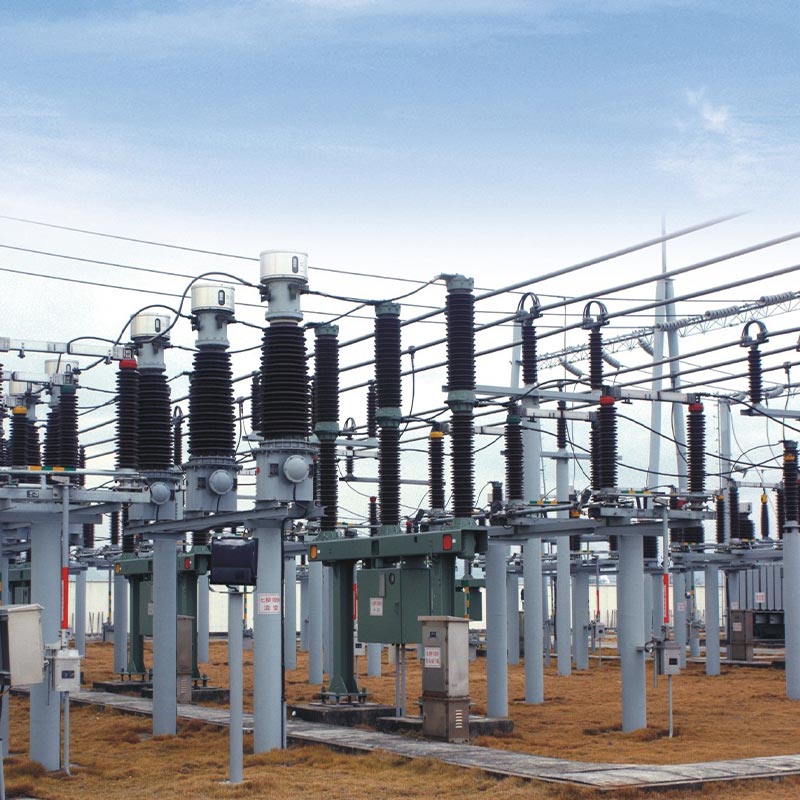

Caso: Progetto di aggiornamento della sottostazione urbana da 110 kV di Zhejiang

Nel 2024, il progetto di aggiornamento della sottostazione suburbana da 110 kV di Zhejiang Jiaxing ha comportato l'acquisto in blocco di 32 Usune Trasformatori di corrente LB6-110kV-2×300/5 (5P30/5P30/0,5). Situato in un distretto industriale con grande carico fluttuazioni, il progetto richiedeva una precisione di misurazione e una sensibilità di protezione estremamente elevate. Dopo la messa in servizio, l'apparecchiatura è in grado di raccogliere con precisione i dati sulla corrente del bus, consentendo il monitoraggio del carico in tempo reale e l'intervento rapido in caso di guasto. I dati operativi annuali mostrano che l'errore di misurazione è molto al di sotto del limite standard nazionale e della protezione le azioni sono precise e affidabili, risolvendo completamente le imprecisioni di dosaggio delle apparecchiature più vecchie.

Specifiche di installazione, funzionamento e manutenzione

1.Ispezione pre-installazione

Prima dell'installazione è necessaria un'ispezione visiva per eliminare difetti come boccole in porcellana danneggiate, olio perdite e parametri di targa non corrispondenti; verificare che il livello dell'olio di espansione corrisponda alla temperatura ambiente e aggiungere olio per trasformatori qualificato (resistenza elettrica ≥ 45 kV) se il livello dell'olio è basso.

2.Requisiti di installazione

L'attrezzatura deve essere trasportata e sollevata verticalmente durante l'intero processo, con un angolo di inclinazione per il trasporto ≤15°. Il sollevamento è consentito solo attraverso i fori di sollevamento inferiori; stress sulle boccole in porcellana e sull'olio conservatore è severamente vietato. La forza di trazione orizzontale massima sul terminale primario P1 è ≤2000N e a P2 è ≤3000N; il corpo dell'apparecchiatura e lo strato schermante devono essere collegati a terra in modo affidabile per garantire la sicurezza operativa.

3.Regole di funzionamento e manutenzione

Durante il funzionamento, l'avvolgimento secondario non deve essere a circuito aperto per evitare rischi di alta tensione e danni alle apparecchiature. La struttura completamente sigillata non richiede manutenzione in condizioni operative normali. Controllare la pulizia del boccola in porcellana e livello dell'olio trimestrale. Se la guarnizione è danneggiata o l'isolamento è umido, restituire l'unità al fabbrica per l'essiccazione sotto vuoto e la sostituzione dell'olio immediatamente.

4. Requisiti di archiviazione

Il trasformatore di corrente da 110 kV deve essere conservato in un ambiente asciutto e ben ventilato, evitando la luce solare diretta e la pioggia. Il fondo di il serbatoio dell'olio deve essere ad almeno 50 mm dal suolo e la temperatura di stoccaggio deve essere di almeno -30 ℃. Dopo un anno di conservazione, la resistenza di isolamento e il coefficiente di perdita dielettrica devono essere testati periodicamente. Se il la vernice si stacca dopo uno stoccaggio prolungato, la riverniciatura deve essere eseguita tempestivamente.

LB 6 - 110 kV aspetto e dimensioni di installazione

Riferimento al progetto

Progetto di lancio di un razzo Cas-spazio

Rapporto di prova

Domande frequenti

Q1: Come cambiare il rapporto di doppia corrente sul trasformatore di corrente LB6-110 kV?

Non è necessaria alcuna sostituzione dell'attrezzatura. Basta regolare il metodo di cablaggio del connettore esterno sull'olio superiore conservatore: quando gli avvolgimenti primari sono collegati in serie, il rapporto della corrente di base è a/c; quando connesso parallelo, è il doppio del rapporto attuale 2*a/c. Il funzionamento è semplice e non richiede attrezzature specializzate, adattabile alle diverse condizioni di carico, riducendo efficacemente i costi di sostituzione delle apparecchiature.

Q2: Quali sono le differenze tra i modelli standard, antinquinamento e ad alta quota?

I tre modelli condividono le stesse prestazioni elettriche di base, con ottimizzazioni strutturali su misura per specifiche scenari: ① Il modello standard è adatto per ambienti convenzionali fino a 1000 m di altitudine, con una dispersione distanza di 16mm/KV; ② Il modello antinquinamento W2 è adatto alle zone costiere e industrialmente inquinate, con a distanza di dispersione di 20 mm/KV e maggiore resistenza alla corrosione e all'inquinamento; ③ Il modello ad alta quota GYW è adatto per aree ad alta quota fino a 4.000 m, con una distanza di dispersione massima di 31 mm/KV e può resistere a condizioni d'aria basse ambienti con forte pressione e radiazioni ultraviolette.

D3: Quali sono le principali precauzioni di sicurezza per il funzionamento a lungo termine delle apparecchiature?

Innanzitutto l'avvolgimento secondario deve essere fatto funzionare sotto carico o cortocircuitato; i circuiti aperti sono severamente vietati per prevenire guasti dovuti all'alta tensione e incidenti con lesioni personali. In secondo luogo, garantire una messa a terra affidabile della giunzione scatola e il bullone di messa a terra inferiore del serbatoio dell'olio e che il filo di messa a terra soddisfi le specifiche per evitare l'elettricità statica accumulo di elettricità. In terzo luogo, durante il normale funzionamento, vengono effettuati lo smontaggio della struttura sigillata e il campionamento arbitrario proibito. Testare regolarmente i dati sulla perdita dielettrica e sulle scariche parziali per garantire prestazioni di isolamento stabili.

Vantaggi del prodotto e garanzia del servizio

In qualità di produttore e fornitore professionale di apparecchiature elettriche ad alta tensione in Cina, il trasformatore di corrente LB6-110 kV di Usune Electric vanta vantaggi significativi: produzione in fabbrica standardizzata, rigorosamente aderente alle norme nazionali e internazionali standard di settore, garantendo precisione stabile e forte adattabilità ambientale; e completamente sigillato, design esente da manutenzione, riducendo significativamente i costi operativi e di manutenzione successivi. L'azienda fornisce a servizio completo che comprende selezione e personalizzazione, guida tecnica, installazione in loco e assistenza post-vendita manutenzione. I parametri possono essere ottimizzati in base alle esigenze del progetto, fornendo una garanzia affidabile per la sicurezza e funzionamento stabile del sistema di rete elettrica da 110 kV.
