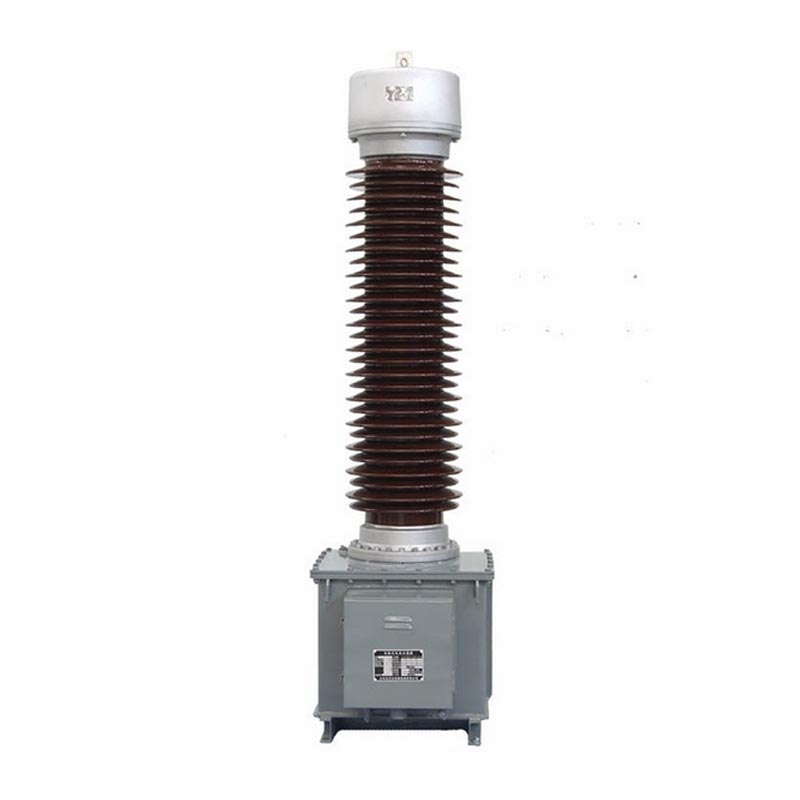

Trasformatore di corrente per esterni

Il trasformatore di corrente capacitivo esterno LB6-110kV è un'apparecchiatura di supporto ad alta tensione di Zhejiang Yousen Elettrico. Specificamente progettato per condizioni operative esterne complesse, è dotato di carta oleata completamente sigillata struttura isolante immersa nell'olio, una tensione operativa nominale di 110 kV, una tensione operativa massima di 126 kV ed è compatibile con reti elettriche CA da 50 Hz/60 Hz, che soddisfa i requisiti operativi del punto neutro non messo a terra in modo efficace sistemi.

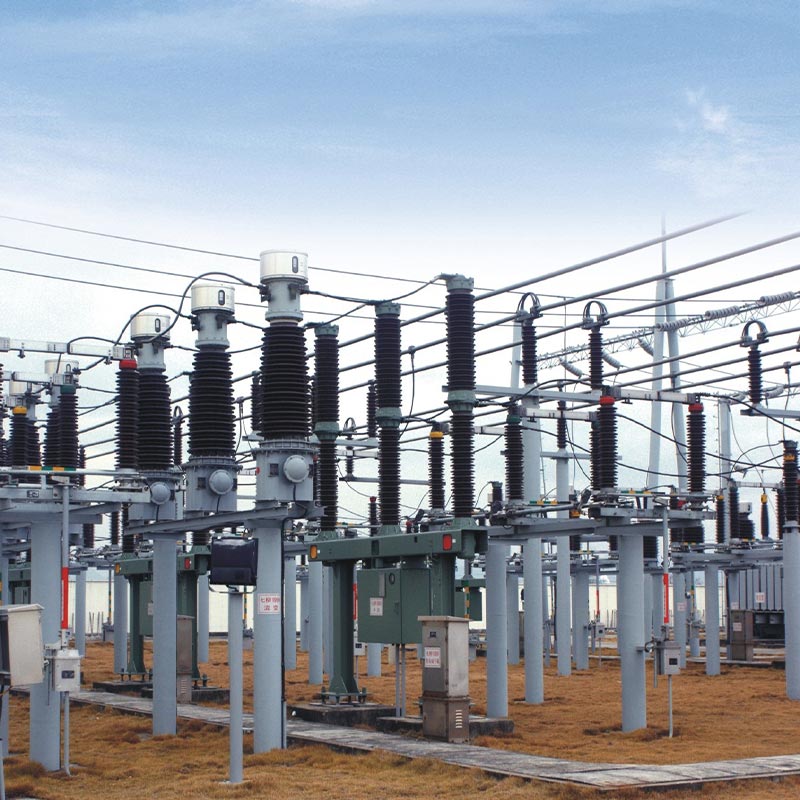

Questo prodotto integra funzioni di misurazione e protezione, dotato di avvolgimenti di misurazione di classe 0,2 e 0,5 e avvolgimenti di protezione 5P/10P. Supporta doppi rapporti di trasformazione per la commutazione della connessione in serie e in parallelo, con copertura di corrente primaria di 2×50A–2×1000A e uscita secondaria di 1A/5A. Utilizzando la produzione di precisione processi in una fabbrica rispettabile, il prodotto vanta un'eccellente adattabilità ambientale: il modello standard lo è adatto ad altitudini inferiori a 1000 m, mentre il modello ad alta quota GYW può funzionare stabilmente a 4000 m di altitudine. È ampiamente utilizzato nelle sottostazioni urbane e rurali, nell'alimentazione elettrica industriale e mineraria e in nuovi scenari di generazione di energia.

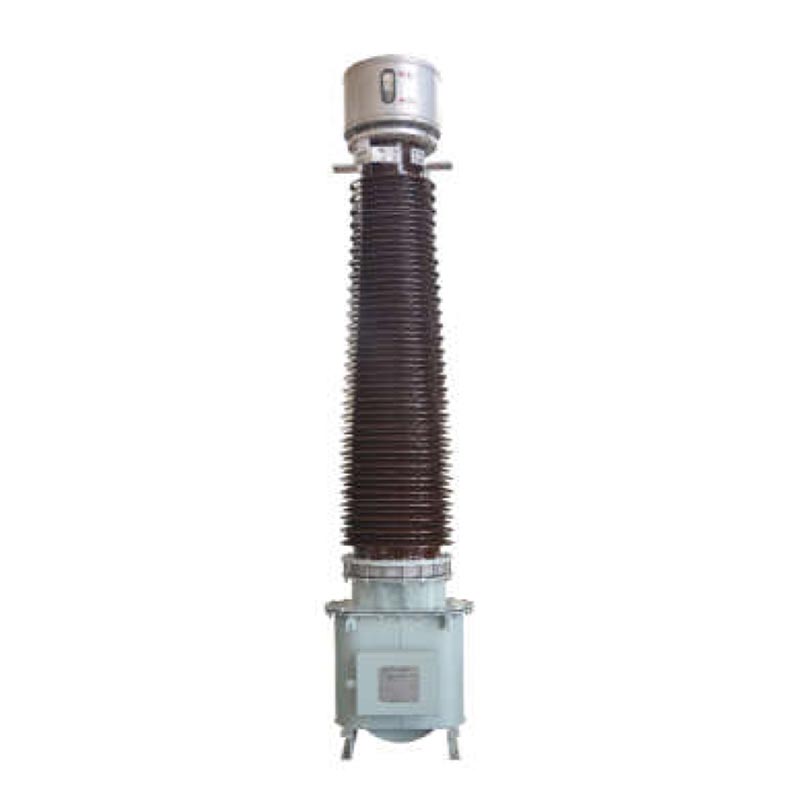

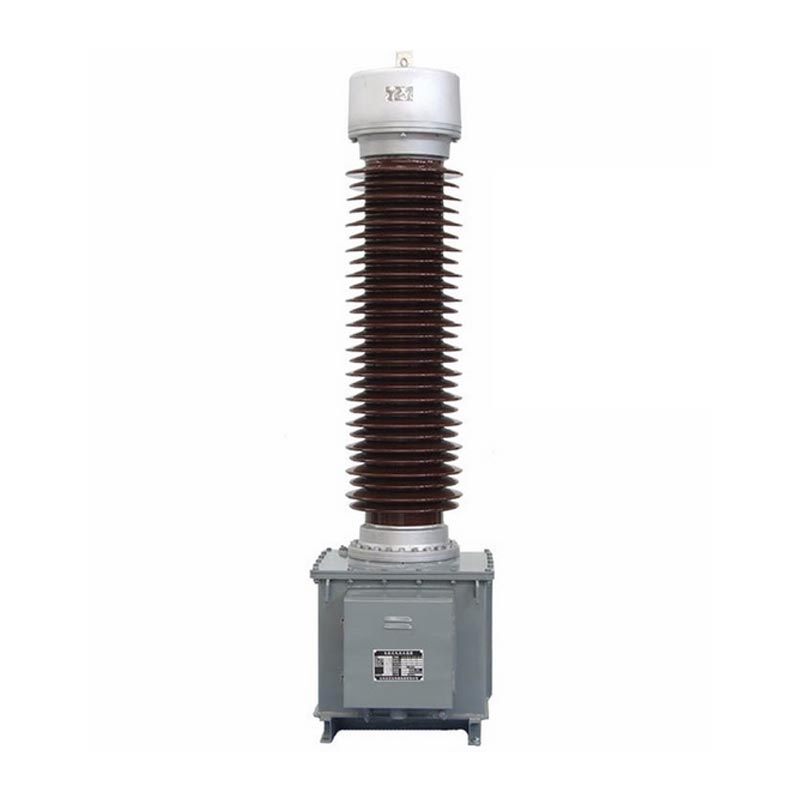

Trasformatore di corrente capacitivo LB6-110kV

Spiegazione del modello e condizioni di utilizzo

1. Spiegazione dei parametri del modello

Il numero di modello completo del trasformatore di corrente per esterni è LB6-110kV P/P/P/0,5ab/c, diviso in tre nuclei definizioni:
- Modello base: L indica il trasformatore di corrente, B indica il livello di protezione, 6 indica il numero di serie del progetto, 110 indica il livello di tensione nominale e W2 rappresenta la configurazione antinquinamento secondaria.
- Combinazione di precisione: quattro set di avvolgimenti secondari incorporati, incluso un avvolgimento di misurazione di classe 0,5 e tre avvolgimenti di protezione di classe P, che supportano varie combinazioni di precisione per adattarsi a diverse misurazioni e requisiti di precisione della protezione.
- Rapporto corrente: contrassegnato 2*a/c, supporta la commutazione a doppio rapporto. Il rapporto è a/c quando il conservatore dell'olio è in alto il connettore esterno è collegato in serie e 2*a/c quando collegato in parallelo. Il cablaggio in loco consente un facile commutazione.

2. Condizioni Operative Standard

- Temperatura ambiente: massima +40℃, minima -25℃, media giornaliera massima +30℃; Le condizioni di temperatura ultra-bassa possono essere personalizzato e negoziato.
- Altitudine di installazione: tipo standard ≤1000 m; LB6-110 GYW Tipo ad alta quota ≤4000 m.

Caratteristiche strutturali del prodotto

1.Struttura di avvolgimento e isolamento

L'avvolgimento primario adotta una struttura a forma di U. Le specifiche di 2×400 A e inferiori utilizzano rame piatto isolato con carta filo, mentre le specifiche di 2×500A–2×1000A utilizzano tubi di alluminio semicircolari a doppio lobo. Il nucleo utilizza a processo di isolamento capacitivo con carta oleata, con carta per cavi ad alta tensione che avvolge l'isolamento principale. Strati multipli di schermatura del condensatore creano un campo elettrico uniforme, con lo strato interno collegato all'alta tensione e quello esterno strato messo a terra, migliorando significativamente la sicurezza dell'isolamento. L'avvolgimento primario è diviso in due sezioni con quattro terminali, collegati al serbatoio dell'olio superiore per un facile cambio del rapporto.

2. Design di protezione sigillato

Sulla parte superiore è installato un espansore metallico per compensare automaticamente le variazioni di volume dell'olio isolante causate da variazioni di temperatura, isolando l'aria e prevenendo l'invecchiamento dell'olio dovuto all'umidità, prolungando così la durata delle apparecchiature. L'espansore è dotato di una finestra di osservazione del livello dell'olio integrata per il monitoraggio in tempo reale del livello dell'olio. Tutto secondario I terminali e i terminali della schermatura primaria sono collegati centralmente alla scatola di giunzione del serbatoio dell'olio, garantendo cablaggio standardizzato e forti capacità anti-interferenza.

3. Struttura di installazione sicura

Il serbatoio dell'olio è saldato da piastre di acciaio di alta qualità, con fori di sollevamento preforati sul fondo per una maggiore stabilità sollevamento complessivo. La scatola di giunzione e il serbatoio dell'olio sono dotati di bulloni di messa a terra dedicati per garantire affidabilità messa a terra dell'avvolgimento secondario e dell'intera unità. Il prodotto presenta un design a polarità ridotta; quando primario la corrente P1 entra e P2 esce, la corrente secondaria viene emessa attraverso S1/S2/S3, in conformità al cablaggio standard del settore logica e facilitando la messa in servizio in loco.

Parametri tecnici fondamentali

1. Parametri elettrici di base

- Tensione operativa nominale: 110kV; Tensione operativa massima: 126 kV
- Frequenza nominale: 50/60Hz; Polarità: polarità sottrattiva
- Corrente primaria nominale: 2×50A～2×1000A (disponibili diverse specifiche)
- Corrente secondaria nominale: 1 A, 5 A
- Capacità di uscita secondaria: 15VA~50VA (adattabile al rapporto del trasformatore)

2. Standard di errore di precisione

- Classe di misurazione (0,2/0,5): errore corrente ±0,2%~±1,5%, differenza di fase 10′~90′, che soddisfa energia ad alta precisione requisiti di misurazione.
- Classe di protezione (5P/10P): errore corrente classe 5P ≤±1%, errore composito ≤5%; Errore composito classe 10P ≤10%, funzionamento affidabile della protezione in caso di guasto del sistema.

3. Resistere ai parametri di tensione e isolamento

- Tensione di tenuta alla frequenza industriale: 185kV/1min per i circuiti primario, secondario e verso terra; 3kV/1min per circuiti secondari e verso terra; 5 kV/1 min per la schermatura primaria a terra. Test a secco dell'isolamento esterno: 230kV; bagnato prova: 185kV.
- Tensione di tenuta all'impulso di fulmine: Isolamento interno 450kV; Tipo antinquinamento ad alta quota GYW2 fino a 560kV.
- Distanza di dispersione: tipo standard ≥16mm/kV; tipo antinquinamento fino a ≥31mm/kV, adatto per ambienti gravosi come le zone costiere, l’inquinamento industriale e le alte quote.

4. Parametri di stabilità al cortocircuito

L'apparecchiatura presenta eccellenti prestazioni di stabilità termica e dinamica. Per le specifiche 300-600A, il la corrente di stabilità termica di breve durata può raggiungere 31,5-45 kA e la corrente di stabilità dinamica può raggiungere 80-115 kA, in grado di resistere a picchi di corrente di cortocircuito istantanei e di prevenire danni alle apparecchiature.

Caso applicativo nel mondo reale

Il trasformatore di corrente per esterni Usune LB6-110kV è stato applicato con successo all'aggiornamento di una sottostazione della rete elettrica da 110 kV progetto nella Cina orientale, sostituendo apparecchiature obsolete e risolvendo problemi quali scarsa precisione e condizioni meteorologiche avverse resistenza e manutenzione frequente.

Il progetto è situato in un parco industriale suburbano, un'area caratterizzata da umidità e lieve umidità tutto l'anno inquinamento industriale, fornendo energia a molteplici aziende manifatturiere. Il progetto ha selezionato l'LB6-110kV GYW modello antinquinamento ad alta quota (combinazione di precisione 2×300/5A, 5P30/5P30/0,5S/0,2S). Dopo più di due anni di funzionamento stabile, gli avvolgimenti ad alta precisione 0.2S/0.5S garantiscono una misurazione accurata per gli utenti industriali, mentre gli avvolgimenti di protezione multipli consentono una risposta rapida alle fluttuazioni della rete e ai piccoli guasti da cortocircuito, ottenendo zero falsi scatti e zero errori di intervento. La struttura completamente sigillata resiste efficacemente all'umidità e ai contaminanti corrosione, senza perdite di olio o problemi di invecchiamento dell'isolamento, riducendo il successivo carico di lavoro di manutenzione di oltre 60%, verificando pienamente la stabilità e l'affidabilità del prodotto in condizioni operative difficili.

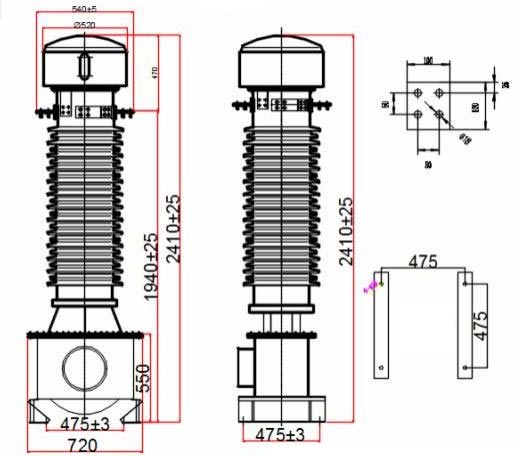

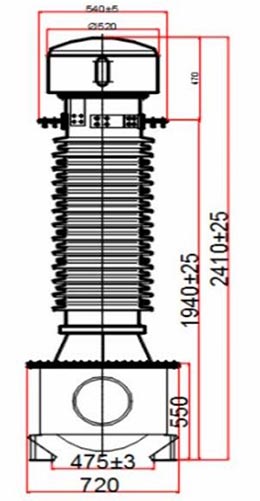

LB 6 - 110 kV aspetto e dimensioni di installazione

Riferimento al progetto

Progetto di lancio di un razzo Cas-spazio

Rapporto di prova

Domande frequenti

Q1: Come passare da un rapporto di corrente doppio in loco?

Non è necessario lo smontaggio dell'attrezzatura. Solo la configurazione del cablaggio dei connettori esterni sull'olio superiore il conservatore necessita di regolazione. Il collegamento in serie degli avvolgimenti primari è il rapporto base a/c; collegamento parallelo comporta il doppio del rapporto della corrente primaria 2*a/c. Per impostazione predefinita, l'apparecchiatura viene spedita in parallelo; segui semplicemente lo schema elettrico per una commutazione rapida senza compromettere l'isolamento o la durata dell'apparecchiatura.

Q2: Quali scenari sono adatti ai diversi modelli di isolamento e antinquinamento?

Il tipo standard (≥16mm/kV) è adatto per aree pianeggianti con buoni ambienti al di sotto dei 1000 m; Tipo antinquinamento W (≥20mm/kV) è adatto per scenari di inquinamento industriale urbano e generale; Tipo antinquinamento ad alta quota GYW (≥25mm/kV) è adatto per aree ad alta quota inferiori a 4000 m; Il tipo potenziato GYW2 (≥31 mm/kV) è progettato per applicazioni estreme condizioni come la nebbia salina costiera, il forte inquinamento industriale e le altitudini elevatissime, offrono una maggiore resistenza prestazioni anti-invecchiamento dell'isolamento.

Q3: Quali sono le considerazioni principali sulla manutenzione del trasformatore di corrente per esterni?

Innanzitutto, il funzionamento secondario a circuito aperto è severamente vietato per evitare rischi di induzione ad alta tensione. In secondo luogo, il la struttura sigillata non deve essere smontata arbitrariamente; il funzionamento esente da manutenzione è possibile in condizioni normali condizioni. In terzo luogo, la perdita dielettrica e la resistenza di isolamento dovrebbero essere testate annualmente e i dati devono esserlo sostanzialmente coerente con i valori di fabbrica. In quarto luogo, i livelli dell'olio dovrebbero essere controllati stagionalmente e qualificati l'olio del trasformatore deve essere aggiunto tempestivamente quando il livello dell'olio è basso.

Vantaggi del prodotto e riepilogo

Il trasformatore di corrente per esterni Usune serie LB6 da 110 kV/126 kV, con il suo design standardizzato, prestazioni stabili e forte adattabilità ambientale, risolve i punti critici delle apparecchiature tradizionali come la suscettibilità umidità, facile invecchiamento dell'olio e deboli capacità antivegetative. Le combinazioni flessibili di rapporto e precisione possono soddisfare i requisiti esigenze differenziate di misurazione della rete elettrica, protezione relè e monitoraggio dell'energia industriale. Come alta qualità apparecchiature ad alta tensione prodotte in una rinomata fabbrica cinese, forniscono alta affidabilità, convenienza e soluzioni a bassa manutenzione per progetti energetici globali, rendendolo un fornitore affidabile per le società di rete elettrica e appaltatori di ingegneria.
