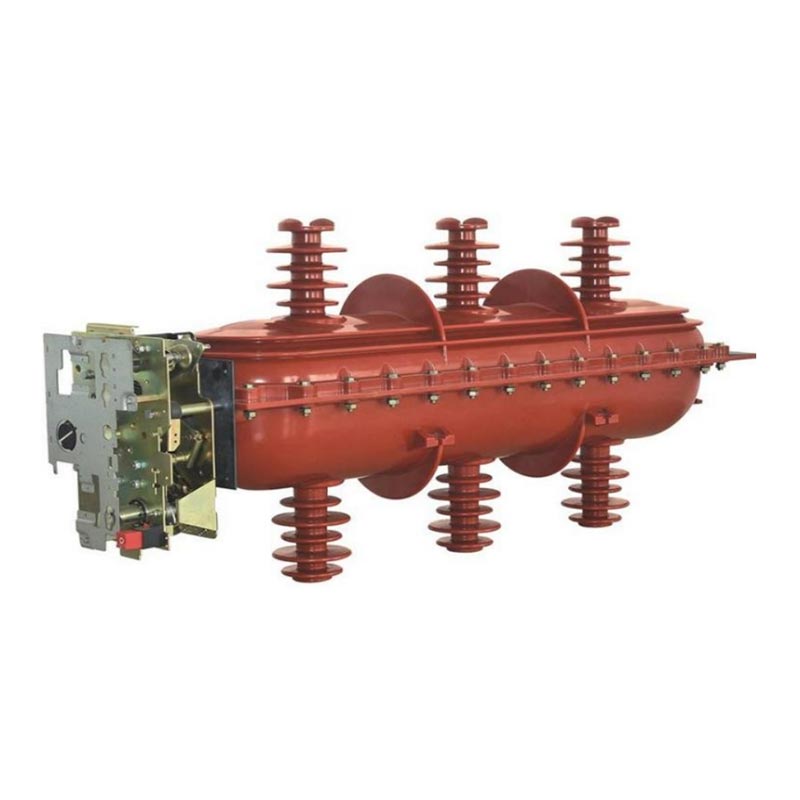

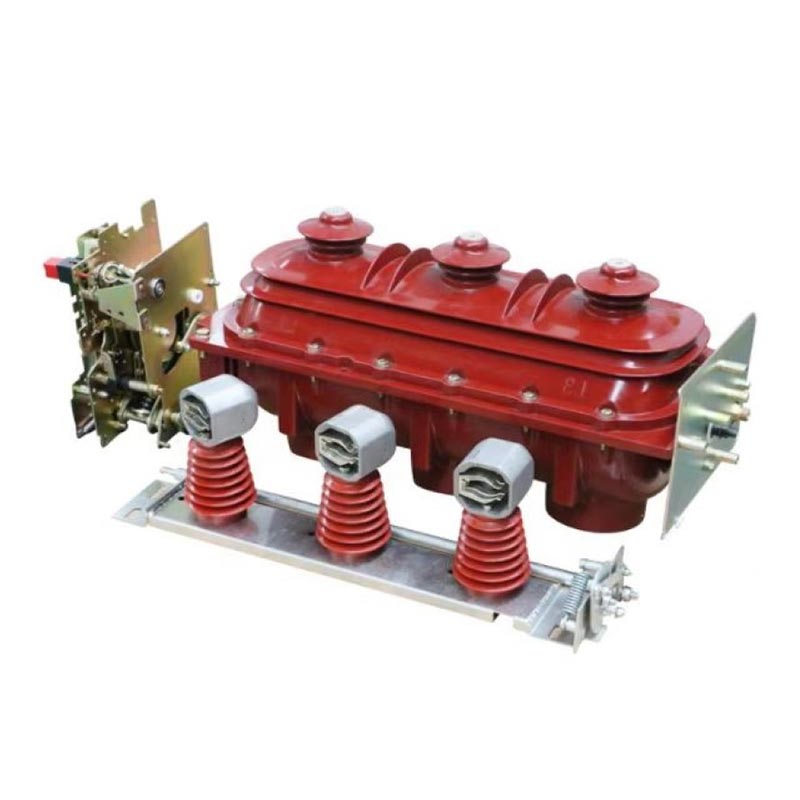

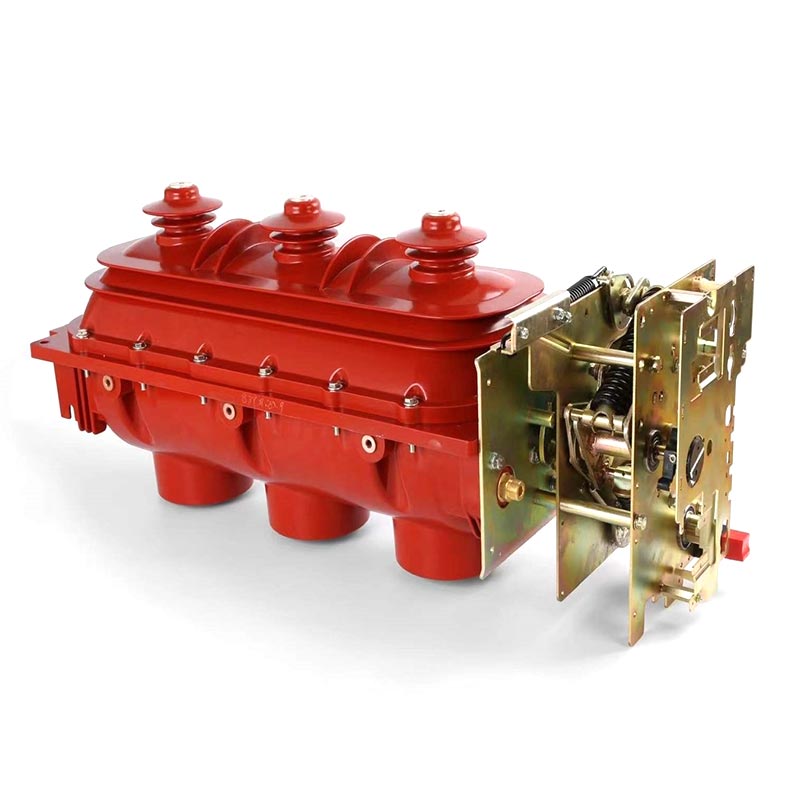

L'interruttore sezionatore di carico per interni Usune FLN36-40.5 è un componente elettrico ad alta tensione sviluppato in modo indipendente e prodotto da Zhejiang Usune Electric. È specificamente progettato per l'alimentazione sicura ed efficiente esigenze di distribuzione di scenari di tensione nominale di 35 kV ed è un elemento chiave dell'apparecchiatura nella moderna distribuzione di energia sistemi, particolarmente adatti per reti ad anello e sistemi di alimentazione a doppio radiale, che svolgono un ruolo fondamentale nel garantire trasmissione e distribuzione di potenza stabili e sicure. Questo prodotto può accendere e spegnere in modo indipendente le correnti di carico e correnti di sovraccarico, oppure può essere combinato in serie con un fusibile limitatore di corrente per sostituire un interruttore automatico. L'interruttore del carico gestisce la commutazione di varie correnti di carico, mentre il fusibile limitatore di corrente gestisce l'interruzione di forti correnti di sovraccarico e correnti di cortocircuito, ottenendo una protezione multilivello per il sistema di alimentazione. Suo la struttura compatta, la facilità di installazione e il funzionamento esente da manutenzione lo rendono un prodotto ideale per la rete elettrica urbana aggiornamenti e ottimizzazione della distribuzione elettrica industriale.
L'interruttore di interruzione del carico per interni adotta una struttura di contatto mobile rotante a doppia interruzione, a tre posizioni, dotata di una camera di estinzione dell'arco a tre posizioni (aperto-chiuso-terra), che garantisce una commutazione fluida in diverse modalità operative condizioni e migliorare la stabilità del sistema. Il design complessivo dell'installazione trifase offre una buona sincronizzazione, meno componenti e messa in servizio e installazione convenienti, riducendo la difficoltà di costruzione in loco e manutenzione.
L'interruttore utilizza un guscio fuso in resina epossidica superiore e inferiore per un assemblaggio sigillato. Il circuito principale e la messa a terra Il sistema di circuiti è tutto alloggiato all'interno del guscio, isolando efficacemente l'ambiente esterno e prevenendo la formazione di polvere e corrosione da umidità. L'elevata resistenza isolante dei punti di rottura e la grande distanza superficiale, insieme la schermatura di equalizzazione della tensione sui terminali in uscita, migliora ulteriormente l'affidabilità dell'isolamento e soddisfa i requisiti requisiti rigorosi dei sistemi di distribuzione dell’energia ad alta tensione.
Eccellenti prestazioni di sicurezza. In caso di guasto da arco interno, la debole struttura posteriore dell'involucro esterno si romperà e la valvola limitatrice di pressione sulla parte superiore dell'armadio si aprirà, espellendo il flusso d'aria in sovrapressione all'esterno dell'armadio, prevenendo danni alle apparecchiature e rischi per la sicurezza personale. Dotato di un interblocco a cinque prove funzione, elimina fondamentalmente il funzionamento errato, garantendo la sicurezza degli operatori e delle attrezzature.
L'interruttore-sezionatore per interni supporta sia la modalità di funzionamento manuale che quella elettrica, adattandosi in modo flessibile al sito requisiti, offrendo comodità e affidabilità. Adotta un design esente da manutenzione, con una lunga durata elettrica e durata della vita meccanica, riducendo i costi di manutenzione successiva. Il quadro è costruito interamente in alluminio-zinco piastra, che offre resistenza alla corrosione ed elevata resistenza meccanica, adatta a varie condizioni di lavoro interne.
1. Elevata sicurezza di isolamento: utilizza un design di isolamento primario ad alta tensione con margine elevato e IP33 grado di protezione, migliora efficacemente il livello di sicurezza dell'isolamento del vano operativo anteriore tutelare la sicurezza personale degli operatori.
2. Ampia applicabilità: adatto a scenari compatti, miniaturizzati e frequentemente utilizzati, ampiamente utilizzati in ambito urbano reti elettriche, distribuzione di energia industriale e commerciale e nuova connessione alla rete energetica, soddisfacendo le diverse esigenze in diversi scenari.
3. Design integrato: design compatto dell'interruttore combinato, integrazione di sezionatore e funzioni di messa a terra, riducendo l'occupazione dello spazio delle apparecchiature e facilitando l'integrazione del sistema di distribuzione dell'energia.
4. Elevata affidabilità: utilizza un interruttore di carico SF6 ad alta affidabilità. La pressione del gas SF6 è bassa, il funzionamento è affidabile e la durata di ritenzione del gas può raggiungere i 20 anni, eliminando la necessità di frequenti rifornimenti di gas e garantendo funzionamento stabile a lungo termine.
| NO. | Articolo | Unità | Parametro |
| 1 | Tensione nominale | kV | 40.5 |
| 2 | Corrente nominale | A | 630 |
| 3 | Frequenza nominale | Hz | 50/60 |
| 4 | Tensione di tenuta a frequenza industriale | kV | 95/110 |
| 5 | Tensione di resistenza all'impulso di fulmine | kV | 185/215 |
| 6 | Corrente nominale di interruzione di breve durata (picco) | kA | 50 |
| 7 | Corrente di interruzione nominale ad anello chiuso | A | 630 |
| 8 | Corrente di interruzione del carico attivo nominale | A | 630 |
| 9 | Corrente di trasferimento nominale | A | 1000 |
| 10 | Corrente nominale di tenuta al cortocircuito | kA | 20 |
| 11 | Resistenza del circuito principale | μΩ | 85 |
| 12 | Resistenza meccanica | Volte | 2000 |
| 13 | Tasso annuo di perdite di gas | % | ≤0,1 |
Questo sezionatore di carico per interni utilizza il gas SF6 come mezzo di estinzione dell'arco, che ha un'eccellente estinzione dell'arco e prestazioni di isolamento. Quando l'interruttore interrompe la corrente, viene generato istantaneamente un arco alla separazione i contatti mobili e stazionari. Spinto dal campo magnetico del magnete permanente, l'arco si muove rapidamente e viene allungato, pur essendo continuamente ionizzato e raffreddato dal gas SF6, per poi estinguersi quando la corrente attraversa lo zero, ottenendo un'interruzione di corrente rapida e sicura.
La doppia distanza del punto di interruzione fornisce elevati livelli di isolamento e isolamento alla rottura. Utilizzando il magnete permanente principio dell'arco rotante, presenta un basso consumo energetico operativo, una forte capacità di estinzione dell'arco e usura minima dei contatti, prolungando efficacemente la vita elettrica dell'interruttore.
Per garantire un funzionamento stabile del prodotto, è necessario soddisfare le seguenti condizioni per l'installazione e l'uso:
1. Altitudine: Non superiore a 1000 metri (esigenze particolari devono essere specificate al momento dell'ordine);
2. Temperatura ambiente: -25℃～+40℃;
3. Umidità relativa: media giornaliera ≤95%, media mensile ≤90%;
4. Intensità sismica: non superiore alla Classe B;
5. Aria ambiente priva di inquinamento grave come polvere, fumo, sostanze chimiche corrosive, gas infiammabili, benzina e
nebbia salina.
In qualità di produttore professionale di apparecchiature elettriche ad alta tensione in Cina, Yu Shun Electric ha fornito FLN36-40.5 Interruttori-sezionatori per interni per un progetto di ammodernamento della rete elettrica urbana su larga scala nella Cina orientale. Il progetto coinvolto Linee di distribuzione da 35 kV in otto aree urbane, che coprono aree residenziali, centri commerciali e parchi industriali, con requisiti estremamente elevati di stabilità e sicurezza dell'alimentazione.
Prima dell'ammodernamento, i quadri esistenti soffrivano di scarso isolamento, frequente manutenzione e scarsa sicurezza. non riuscendo a soddisfare le esigenze di sviluppo della rete elettrica urbana. Dopo aver selezionato questo prodotto, il progetto è stato realizzato tre miglioramenti principali: in primo luogo, il design con incastro a cinque prove e estinzione dell'arco riduce i malfunzionamenti e guasti da arco, miglioramento della sicurezza del sistema; in secondo luogo, il design esente da manutenzione riduce i tempi di manutenzione mensile dell'80%, riduzione dei costi operativi e di manutenzione; e terzo, la struttura compatta si adatta allo spazio di installazione interno delle sottostazioni urbane, facilitando l’integrazione del sistema di distribuzione dell’energia. Il prodotto non ha riscontrato guasti in oltre due anni di attività, garantendo un’alimentazione elettrica stabile a oltre 500.000 residenti e a oltre 300 aziende, ottenendo un elevato riconoscimento da parte del proprietario del progetto e del dipartimento locale di alimentazione elettrica. Usune Electric, in qualità di fornitore, ha fornito servizi post-vendita completi, compresa la guida all'installazione in loco e la formazione tecnica.
A1: Il prodotto adotta un design esente da manutenzione con una lunga durata elettrica e meccanica. Il gas SF6 la durata di conservazione può raggiungere i 20 anni. In normali condizioni di utilizzo non è richiesta alcuna manutenzione periodica; solo periodico sono necessari controlli dell'involucro dell'apparecchiatura, del meccanismo di funzionamento e della pressione del gas (se necessario). Tutti i prodotti Usune sottoporsi a rigorosi test di qualità prima di lasciare la fabbrica per garantire la durata e l'affidabilità del prodotto.
A2: La differenza fondamentale è che gli interruttori-sezionatori vengono utilizzati principalmente per accendere e spegnere correnti di carico e sovraccarico correnti, mentre gli interruttori tradizionali possono interrompere anche le correnti di cortocircuito. Questo prodotto, abbinato ad un fusibile limitatore di corrente in serie, può sostituire un interruttore automatico: il responsabile è il sezionatore per l'accensione e lo spegnimento di varie correnti di carico, mentre il fusibile limitatore di corrente gestisce forti sovraccarichi e interruzione della corrente di cortocircuito. È adatto per reti ad anello da 35 kV e sistemi di alimentazione a doppio radiale (es come diramazioni della rete elettrica urbana, sale di distribuzione industriali e commerciali, ecc.), riducendo i costi delle apparecchiature garantendo la sicurezza del sistema. In qualità di produttore professionale in Cina, Yushun Electric può fornire assistenza tecnica professionale guida per assistere i clienti nella scelta delle soluzioni adeguate.
