Interruttore di interruzione del carico Rmu

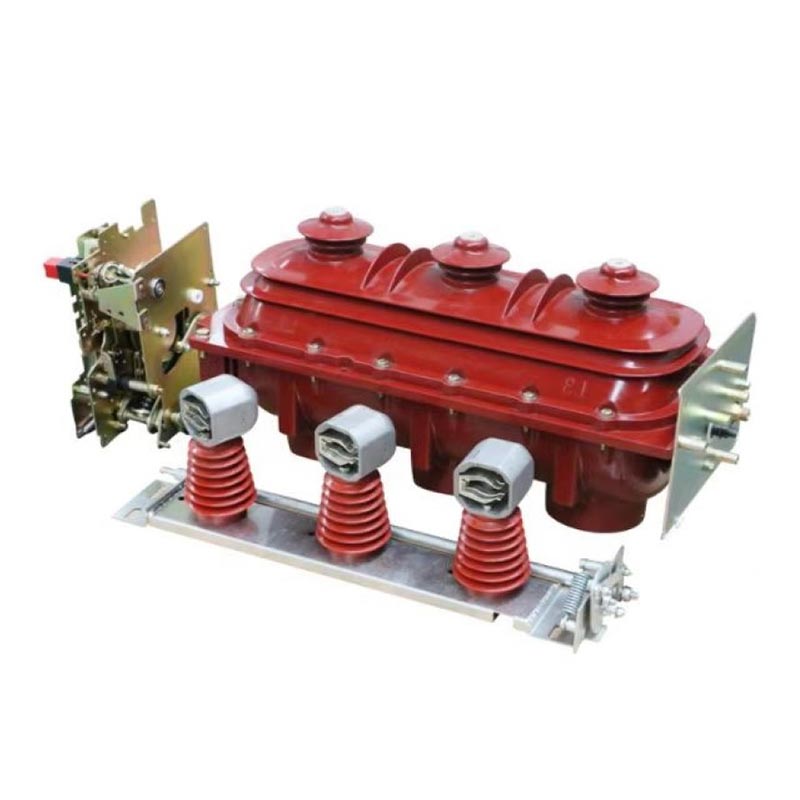

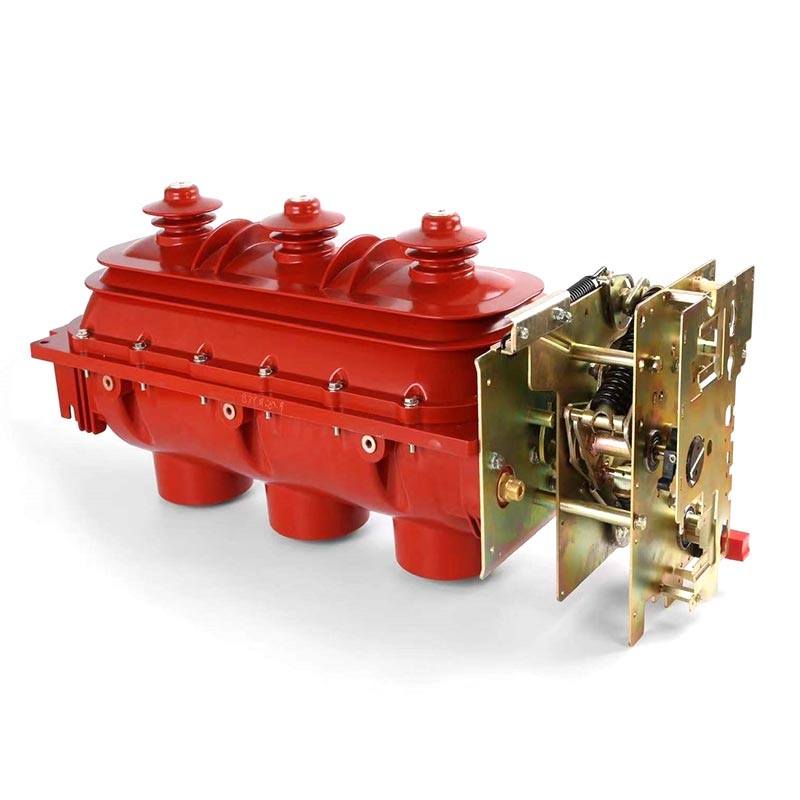

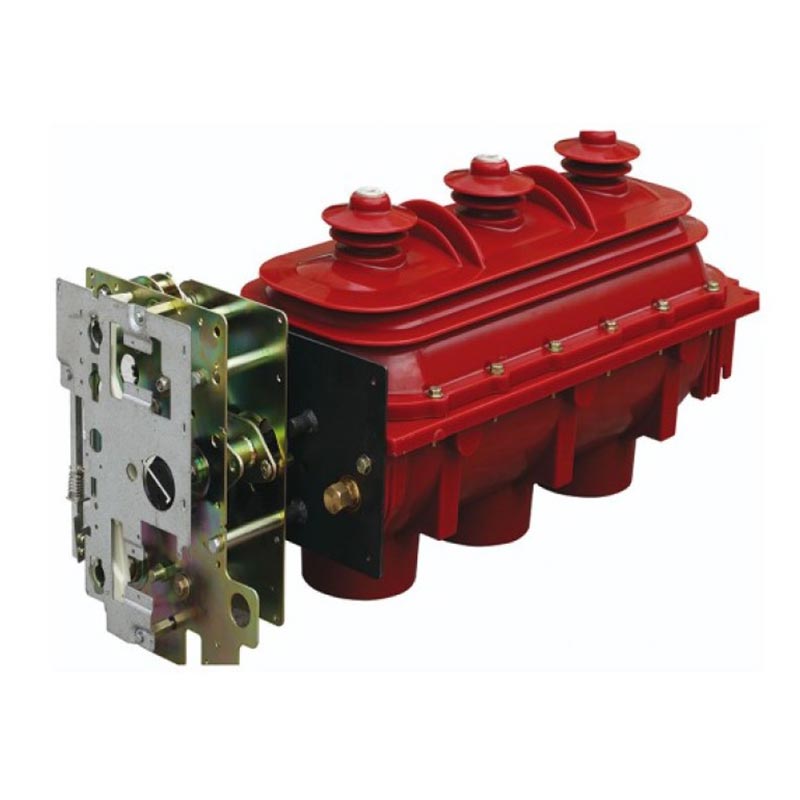

L'interruttore di interruzione del carico Usune RMU comprende principalmente tre tipi di prodotti sviluppati in modo indipendente: AC per interni interruttori di carico in SF6 ad alta tensione, apparecchi combinati interruttore di carico-fusibile e interruttori di carico montati sulla testa del cavo, che copre i modelli FLN36-12D (sezionatore di carico) e FLRN36-12D (apparecchio combinato sezionatore di carico-fusibile). Questi prodotti possono soddisfare le esigenze di diversi scenari di distribuzione dell'energia e sono particolarmente adatti per il complesso requisiti operativi del sistema energetico cinese. Essendo un prodotto principale di Zhejiang Usune Electric Co., Ltd., questo L'interruttore è prodotto nel moderno stabilimento dell'azienda, sottoposto a rigorosi test di qualità durante tutto il processo per garantire prestazioni stabili e affidabili.

Vantaggi fondamentali

1. Usune è stata profondamente coinvolta per molti anni nella ricerca e sviluppo e nella produzione di apparecchiature elettriche ad alta tensione, accumulando una ricca esperienza nelle applicazioni sul campo. L'interruttore-sezionatore di carico RMU è stato ampiamente utilizzato in migliaia di progetti sia a livello nazionale che internazionale, verificandone l'adattabilità e l'affidabilità in vari ambienti.

2. L'interruttore di interruzione del carico RMU è stato sviluppato in modo indipendente dal team di ricerca e sviluppo professionale di Usune, assorbendo avanzati tecnologie straniere e ottimizzandone la progettazione per adattarla alle effettive caratteristiche del sistema energetico cinese. Suo Il principio di estinzione dell'arco, la progettazione strutturale e il meccanismo di funzionamento riflettono tutti una profonda esperienza professionale in il campo dei quadri ad alta tensione.

3. Il prodotto ha superato una serie completa di test di tipo e le sue prestazioni sono pienamente conformi agli standard GB 3804, GB 16926, IEC 60265 e IEC 60420, dimostrando la sua autorità tecnica e conformità.

4. Utilizzando una speciale struttura di tenuta dinamica e statica, vanta eccellenti prestazioni di tenuta ed è attrezzato con un manometro visivo per il monitoraggio in tempo reale. Interblocchi meccanici affidabili garantiscono la sicurezza operativa. Come un produttore professionale, Usune fornisce un servizio post-vendita completo, migliorando ulteriormente la fiducia dei clienti.

Caratteristiche strutturali

1. L'interruttore di carico e gli apparecchi elettrici combinati sono costituiti da un alloggiamento isolato unificato, corpo dell'interruttore e molla meccanismo operativo, portafusibile e sistema di sgancio del fusibile. Gli interruttori di carico montati sulla testa del cavo sono dotati di a alloggiamento isolato dedicato e meccanismo di funzionamento a molla universale.

2. Gli alloggiamenti superiore e inferiore sono fusi con resina epossidica per formare una cavità interna sigillata e riempita di gas. La rotazione di il contatto mobile comune raggiunge tre posizioni: "chiusura", "apertura" e "messa a terra", garantendo flessibilità e commutazione affidabile.

3. La parte anteriore della scatola del meccanismo è dotata di un manometro SF6 e di un indicatore di posizione. La posizione l'indicatore è direttamente collegato all'albero di trasmissione del contatto mobile, garantendo un'indicazione precisa e affidabile.

4. Sul retro dell'alloggiamento è situata una porta di scarico della pressione. In caso di sovrappressione interna dovuta a guasto, il gas viene scaricato all'indietro, impedendo l'espulsione in avanti e garantendo la sicurezza del personale.

5. Sono forniti interblocchi meccanici affidabili tra l'interruttore del carico e l'interruttore di messa a terra e tra interruttore di messa a terra e lo sportello anteriore (corrispondenza del pannello) per evitare il rischio di malfunzionamenti.

6. Gli interruttori di carico montati sui terminali dei cavi sono dotati di connettori anteriori anti-touch che supportano l'alta tensione connessioni dei cavi sia all'estremità in entrata che in uscita e sono progettati specificamente per diramazioni/giunzioni di cavi scatole.

Principio di estinzione dell'arco

L'interruttore di interruzione del carico RMU utilizza il gas SF6 come mezzo di estinzione dell'arco, mostrando un'eccellente estinzione dell'arco prestazione. Quando l'interruttore interrompe la corrente, i contatti mobili e fissi si separano, generando un arco. Spinto da un campo magnetico permanente, l'arco ruota rapidamente attorno ai contatti, ottenendo una rapida deionizzazione e raffreddamento, estinzione al punto di zero-crossing attuale; dopo la rottura, un gap a doppia rottura con un alto livello di Si forma l'isolamento isolante, con conseguente forte capacità di interruzione, minima usura dei contatti e lunga durata elettrica vita.

Meccanismo operativo

1. Meccanismo di comando manuale a molla di tipo II

Utilizzato per le operazioni di commutazione, chiusura, apertura e messa a terra dell'interruttore di carico. Il foro operativo superiore controlla l'interruttore di messa a terra e il foro operativo inferiore controllano l'interruttore del carico; dopo la chiusura, il viaggio primaverile immagazzina energia in modo sincrono e il viaggio può essere rilasciato solo tramite un pulsante manuale o un segnale del fusibile.

2. Meccanismo operativo a molla elettrica di tipo II

Basato sul meccanismo manuale, questo design aggiunge un dispositivo di accumulo dell'energia del motore e una bobina di sgancio. Manuale ed elettrico il funzionamento sono indipendenti e non interferiscono tra loro. Supporta il controllo remoto e il funzionamento la tensione include AC220V, DC220V, DC110V e DC48V.

Condizioni operative

1. Condizioni operative normali

- Temperatura ambiente: −25 °C ~ +40 °C
- Altitudine: non superiore a 2000 m
- Umidità: umidità relativa media giornaliera ≤95%; umidità relativa media mensile ≤90%; vapore acqueo medio giornaliero pressione ≤2,2kPa; pressione media mensile del vapore acqueo ≤ 1,8 kPa
- Aria ambiente priva di polvere significativa, fumo, gas corrosivi/infiammabili, vapori e inquinamento da nebbia salina
- Le vibrazioni esterne e le interferenze sismiche sono trascurabili
- Ampiezza dell'interferenza elettromagnetica indotta dal circuito secondario ≤1,6kV

2. Condizioni Operative Particolari

Secondo GB/T 11022-1999 "Requisiti tecnici comuni per gli standard di quadri e apparecchiature di controllo ad alta tensione", l'interruttore dovrebbe funzionare in condizioni normali; se le condizioni operative effettive si discostano dal range normale (come altitudine superiore a 2000 m, temperatura eccessiva, elevata umidità e facile formazione di condensa, ecc.), l'utente ha bisogno per raggiungere un accordo con il produttore.

Principali parametri tecnici

Parametri tecnici del fusibile

Riferimento al progetto

Progetto di lancio di un razzo Cas-spazio

Rapporto di prova

Casi di applicazione reali

Caso 1: Progetto di distribuzione dell'energia in una comunità residenziale a Hangzhou, Cina Una grande comunità residenziale in Hangzhou, con elevati requisiti di stabilità e sicurezza dell'alimentazione, ha selezionato il sezionatore di carico Usune FLRN36-12D apparecchio combinato interruttore-fusibile come apparecchiatura principale di distribuzione dell'energia dopo il confronto. Installato nel sottostazione della comunità, è responsabile della manovra e della protezione delle linee elettriche per 8 abitazioni edifici (1200 famiglie). Dalla sua messa in servizio nel 2024, l’apparecchiatura ha funzionato stabilmente per oltre 12 mesi senza alcun intervento o interruzione di corrente. Il suo affidabile design ad incastro e le prestazioni di estinzione dell'arco SF6 prevenire efficacemente le interruzioni di corrente causate da correnti di guasto, garantendo la vita normale dei residenti. In qualità di fornitore per Durante questo progetto, Usune ha fornito indicazioni per l'installazione in loco e servizi di manutenzione regolari, ottenendo elogi dalla gestione della proprietà della comunità e dai residenti.

Domande frequenti

D1: Quali standard soddisfa l'interruttore di interruzione del carico Usune RMU e come vengono garantite le sue prestazioni affidabili?

A1: Il prodotto ha superato una serie completa di test di tipo e le sue prestazioni sono pienamente conformi allo standard GB 3804 "3kV~63kV CA Interruttore di interruzione del carico ad alta tensione", GB 16926 "Apparecchio combinato interruttore-fusibile di interruzione del carico di alta tensione" e IEC 60265 e gli standard IEC 60420. Inoltre, il prodotto è sviluppato in modo indipendente da Usune, con un rigoroso controllo di qualità durante l'intero processo, dall'approvvigionamento delle materie prime alla produzione e al collaudo in fabbrica. La sua dinamica unica e la struttura di tenuta statica, il monitoraggio della pressione in tempo reale e gli affidabili interblocchi meccanici garantiscono un funzionamento a lungo termine funzionamento stabile.

Q2: L'interruttore di interruzione del carico Usune RMU può essere utilizzato in ambienti speciali come alta quota e elevata umidità?

A2: Il prodotto è progettato per essere compatibile con le normali condizioni operative (altitudine ≤ 2000 m, temperatura −25 °C ~ +40 °C, ecc.). Se le condizioni operative effettive si discostano dal range normale (ad esempio, altitudine superiore a 2000 m, temperatura eccessiva, elevata umidità e condensa), gli utenti devono consultare il produttore (Zhejiang Usune Electric Co., Ltd.) in anticipo. Il team di ricerca e sviluppo professionale di Usune può fornire soluzioni personalizzate basate su specifiche ambienti per garantire un funzionamento stabile del prodotto.
