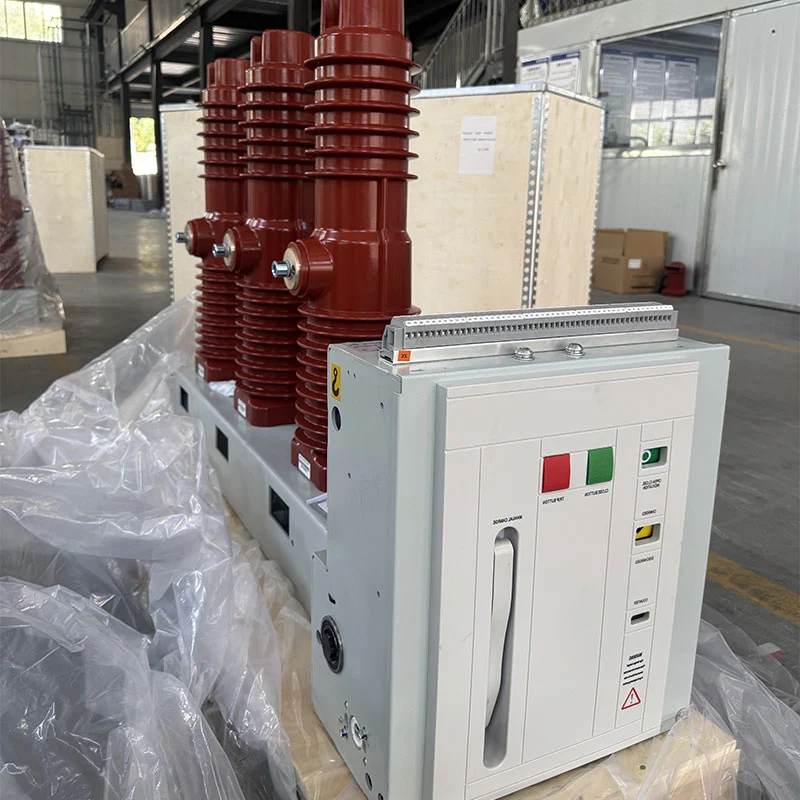

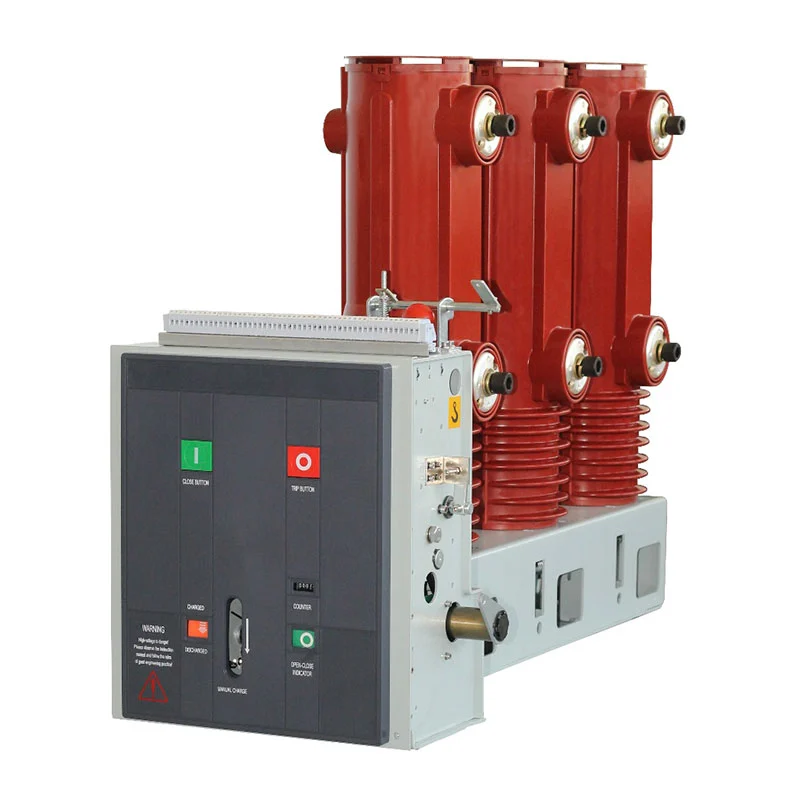

A differenza dei quadri elettrici completi, questo interruttore automatico sottovuoto per interni ZN85C-40.5 da 40,5 kV si concentra sul nucleo funzione di commutazione del circuito di alimentazione. La sua struttura fissa montata lateralmente, il meccanismo di funzionamento a molla modulare e La tecnologia di interruzione del vuoto fornisce una soluzione pratica per le applicazioni interne di classe 40,5 kV, compresi i sistemi dove sono richieste frequenti operazioni di commutazione.
Il meccanismo di comando è progettato specificatamente per le caratteristiche di un interruttore in vuoto da 40,5 kV. Esso adotta un meccanismo a molla modulare installato all'interno del telaio dell'interruttore, consentendo le caratteristiche di uscita meccanica per soddisfare i requisiti operativi dell'ampolla in vuoto.
Il meccanismo è progettato attorno alla disposizione superiore e inferiore dell'interruttore e costituisce parte integrante dell'interruttore struttura complessiva. Questa configurazione semplifica il percorso di trasmissione meccanica fornendo al contempo una base stabile per operazioni di chiusura e apertura.
La configurazione fissa con montaggio laterale è destinata alle apparecchiature elettriche interne in cui l'interruttore è installato come a componente di commutazione dedicato. A seconda del progetto, configurazioni come linea in uscita destra, in alto È possibile selezionare disposizioni in entrata e integrate.
Rispetto ad un quadro elettrico estraibile completo, questa struttura consente al progettista di concentrarsi su integrare l'interruttore con le apparecchiature elettriche primarie e secondarie richieste secondo le specifiche disposizione del sistema.
L'energia di chiusura viene immagazzinata meccanicamente nel meccanismo a molla. L'accumulo di energia può essere completato attraverso il motore oppure manualmente con la maniglia accumulatore di energia. Durante il funzionamento motorizzato, il sistema di ingranaggi di trasmissione aziona il l'albero di accumulo dell'energia e tende la molla di chiusura fino al raggiungimento della posizione di accumulo dell'energia specificata.
Una volta completato l'accumulo di energia, il meccanismo di trattenimento mantiene la molla in posizione e l'accumulo di energia l'indicatore passa allo stato corrispondente. L'interruttore ausiliario inoltre interrompe l'alimentazione del motore quando il viene raggiunta la posizione di accumulo di energia, lasciando l'interruttore pronto per il comando di chiusura.
L'operazione di chiusura può essere avviata manualmente tramite il pulsante di chiusura oppure elettricamente tramite il comando circuito. Quando interviene l'elettromagnete di chiusura, l'energia della molla immagazzinata viene rilasciata attraverso la camma e meccanismo di trasmissione.
Il meccanismo di collegamento guida quindi l'asta di manovra isolata e il contatto mobile verso la posizione di chiusura comprimendo la molla di contatto. Una volta completata la corsa di chiusura, il meccanismo di ritenzione mantiene la chiusura posizione e l'interruttore ausiliario cambia di conseguenza.
L'apertura può essere avviata manualmente o tramite un comando di apertura elettrico. Il meccanismo di sblocco dell'apertura sblocca il fermo di chiusura, che consente all'energia immagazzinata delle molle di contatto e di frenatura di separare l'ampolla in vuoto contatti.
Durante la fase finale del movimento di apertura, l'ammortizzatore idraulico assorbe l'energia meccanica rimanente e controlla la posizione di separazione. Questo meccanismo coordinato aiuta a mantenere un processo di apertura controllato.
L'interruttore può essere configurato con potenza operativa CA o CC in base ai requisiti del progetto. Il fornito la configurazione include opzioni AC110/220V e DC110/220V per le bobine di chiusura e apertura, garantendo flessibilità per diverse sottostazioni e sistemi di controllo industriale.
La bobina di chiusura ha una potenza nominale di 288 W, mentre anche la bobina di apertura è specificata a 288 W. Il normale funzionamento l'intervallo di tensione è pari all'85%–110% della tensione nominale per la bobina di chiusura e al 65%–120% della tensione nominale per la bobina di apertura.
Il motore di accumulo dell'energia fornisce la preparazione automatica per la successiva operazione di chiusura. Lo ZYJ220 in dotazione la configurazione utilizza l'alimentazione DC220V con una potenza di ingresso nominale di 90W. Alla tensione operativa nominale, l'accumulo di energia il tempo specificato non deve superare i 15 secondi.
Questa disposizione consente all'interruttore di ripristinare la sua condizione di energia immagazzinata dopo il funzionamento senza necessità intervento manuale continuo.
L'ampolla in vuoto ha il compito di interrompere il circuito elettrico durante una manovra di apertura. Quando il contatti separati, il processo di interruzione avviene all'interno dell'ampolla in vuoto anziché in un camera di commutazione isolata in aria.
La combinazione di interruzione del vuoto e trasmissione meccanica a molla rende il martello adatto a applicazioni di media tensione per interni in cui sono richieste prestazioni di commutazione affidabili e funzionamento ripetuto.
Il design originale della serie ZN85C-40.5 tiene conto delle applicazioni che richiedono commutazioni frequenti. È operativo Il meccanismo è abbinato alle caratteristiche dell'ampolla sottovuoto da 40,5 kV, mentre l'accumulo di energia motorizzato Il sistema riduce la necessità di ripetute ricariche manuali.
Ciò rende l'apparecchiatura adatta per impianti industriali, sottostazioni e centrali elettriche in cui vengono eseguite operazioni di commutazione fanno parte della normale gestione dell’impianto elettrico.
L'interruttore può essere incorporato nella distribuzione di energia interna e nei sistemi di controllo elettrico nella produzione di energia strutture in cui sono richieste commutazioni affidabili e protezione dei circuiti elettrici.
Nelle sottostazioni, la configurazione interna fissa può essere integrata nella corrispondente elettrica ad alta tensione sistema in base alla disposizione del circuito primario, allo schema di controllo e ai requisiti di protezione.
Per gli impianti industriali e minerari con carichi elettrici considerevoli, l'interruttore può fornire commutazione e funzioni di protezione nei sistemi di distribuzione dell'energia interna ed è adatto per applicazioni che richiedono regolarità operazioni di commutazione.
Poiché le operazioni di chiusura e apertura possono essere controllate elettricamente, l'interruttore può essere integrato con un sistema di controllo secondario appropriato per il funzionamento locale o remoto secondo il progetto.
| Articolo | Specifica |
| Modello | ZN85C-40.5 |
| Tensione nominale | 40,5 kV |
| Sistema | CA trifase |
| Frequenza nominale | 50Hz |
| Installazione | Al coperto |
| Struttura | Fisso laterale |
| Meccanismo operativo | Meccanismo di comando a molla modulare |
| Accumulo di energia | Motorizzato/manuale |
| Operazione di chiusura | Manuale/elettrico |
| Operazione di apertura | Manuale/elettrico |
| Tensione della bobina di chiusura | CA 110/220 V, CC 110/220 V |
| Tensione bobina di apertura | CA 110/220 V, CC 110/220 V |
| Potenza bobina di chiusura | 288 W |
| Potenza bobina di apertura | 288 W |
| Motore ad accumulo di energia | ZYJ220 |
| Tensione nominale del motore | DC220V |
| Potenza assorbita nominale del motore | 90 W |
| Tempo di accumulo dell'energia | ≤15 secondi |
| Configurazione | Uscita destra / entrata dall'alto / incorporata secondo disegno |
L'apparecchiatura è destinata all'installazione interna e deve essere utilizzata in un ambiente adatto all'alta tensione apparecchiature elettriche. Il progetto finale dovrebbe considerare la temperatura ambientale, l'umidità, l'altitudine, la ventilazione e altre condizioni ambientali durante la determinazione della configurazione elettrica completa.
L'interruttore deve essere installato in un luogo privo di forti vibrazioni, urti o condizioni ambientali corrosive. La disposizione di installazione dovrebbe inoltre garantire uno spazio sufficiente per il funzionamento e la manutenzione attorno all'apparecchiatura e mantenere l'allineamento meccanico richiesto dell'interruttore e dei componenti elettrici associati.
Zhejiang Usune Electric Co., Ltd. applica un sistema di gestione integrato che copre la qualità del prodotto e l'ambiente gestione e salute e sicurezza sul lavoro. L'azienda è in possesso delle certificazioni ISO 9001, ISO 14001 e ISO 45001, supportare processi di produzione controllati dalla selezione dei componenti fino all'assemblaggio e all'ispezione.
Il prodotto è sviluppato secondo gli standard IEC e GB applicabili, con parametri e configurazioni elettriche determinato in base ai requisiti specifici del progetto. Per quanto applicabile è disponibile anche la certificazione CE configurazione del prodotto, fornendo ulteriore supporto documentale per progetti internazionali.
L'interruttore automatico sottovuoto per interni ZN85C-40.5 da 40,5 kV è stato citato nel progetto Cas-space Rocket Launch, fornendo un esempio pratico di applicazione ingegneristica per le apparecchiature elettriche ad alta tensione di Usune in un contesto impegnativo ambiente industriale.
L'interruttore automatico sotto vuoto per interni ZN85C-40.5 da 40,5 kV è principalmente un componente di commutazione e protezione, mentre il pannello completo del quadro estraibile integra l'interruttore con sbarre collettrici, celle cavi, apparecchiature di controllo, dispositivi di protezione e altri componenti dell'armadio. Pertanto, l'interruttore è più adatto quando il progetto richiede a dispositivo di commutazione dedicato da 40,5 kV per l'integrazione in un sistema elettrico più ampio.
| Confronto | Interruttore automatico in vuoto ZN85C-40.5 | Quadri estraibili VCB | Armadio di distribuzione a bassa tensione |
| Funzione principale | Commutazione e protezione del circuito | Distribuzione e commutazione completa MT | Distribuzione dell'energia BT |
| Classe di tensione | 40,5 kV | Media tensione | Bassa tensione |
| Installazione | Fisso | Estraibile | Fisso/retraibile |
| Obiettivo principale | Meccanismo di funzionamento e interruzione | Sistema completo di armadi | Distribuzione dell'energia |
| Accumulo di energia | Meccanismo a molla | Meccanismo di funzionamento VCB | Dipende dalla configurazione ACB/MCCB |
| Controllare | Manuale/elettrico | Locale/elettrico | Locale/elettrico |
| Applicazione tipica | Centrali elettriche, sottostazioni, industria | Sistemi di distribuzione MT | Fabbriche, edifici e strutture commerciali |
Usune può determinare la configurazione appropriata in base allo schema unifilare del cliente, alla tensione nominale, potenza di controllo, disposizione di installazione e requisiti operativi. Questo approccio aiuta a garantire che il selezionato l'interruttore sia compatibile con le apparecchiature elettriche primarie e secondarie circostanti.
Per progetti con tensioni di controllo, modalità di installazione o requisiti operativi speciali, il tecnico la configurazione può essere discussa prima della produzione. Ciò consente all'interruttore automatico in vuoto per interni ZN85C-40.5 da 40,5 kV di essere adattato al sistema elettrico reale piuttosto che fare affidamento su una configurazione standard fissa.
È un interruttore automatico in vuoto da interno da 40,5 kV progettato per il controllo elettrico e la protezione nelle centrali elettriche, sottostazioni, impianti industriali e imprese minerarie.
Lo ZN85C-40.5 utilizza una configurazione fissa con montaggio laterale, anziché una struttura a carrello estraibile.
SÌ. Il meccanismo a molla supporta l'accumulo manuale di energia e il funzionamento manuale, ma lo è anche il funzionamento elettrico disponibile.
Le bobine di chiusura e apertura possono essere configurate per AC110/220V o DC110/220V a seconda dei requisiti di progetto.
Il tempo di accumulo dell'energia specificato per la configurazione del motore ZYJ220 è ≤15 secondi alla tensione nominale.
SÌ. Il prodotto è progettato per applicazioni che richiedono un funzionamento frequente, soggetto al funzionamento applicabile condizioni e configurazione tecnica.
SÌ. Usune può configurare il prodotto in base ai disegni di progetto, ai parametri elettrici, ai requisiti di controllo e condizioni di installazione.
