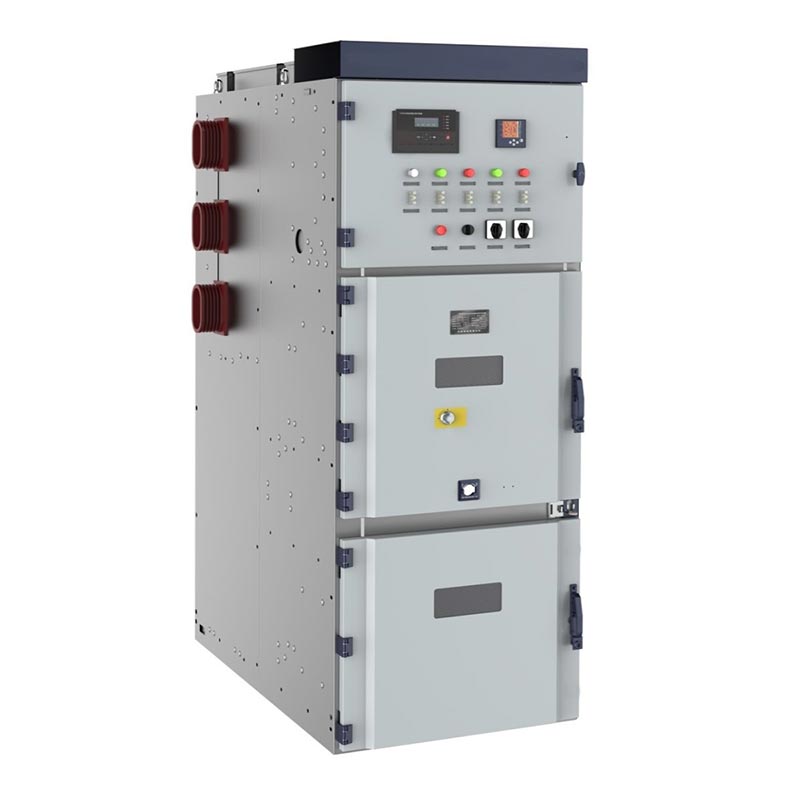

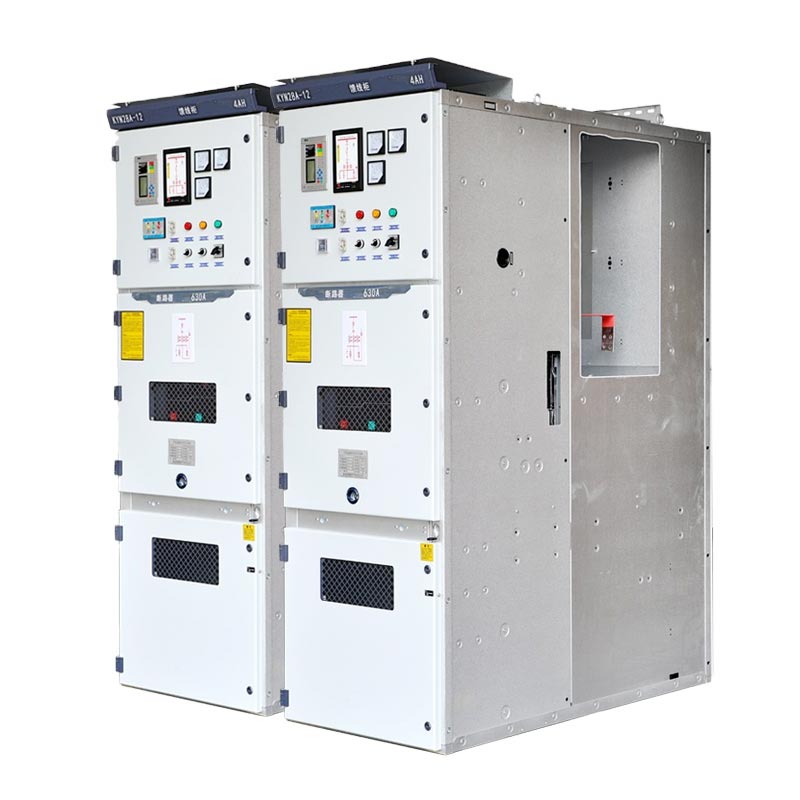

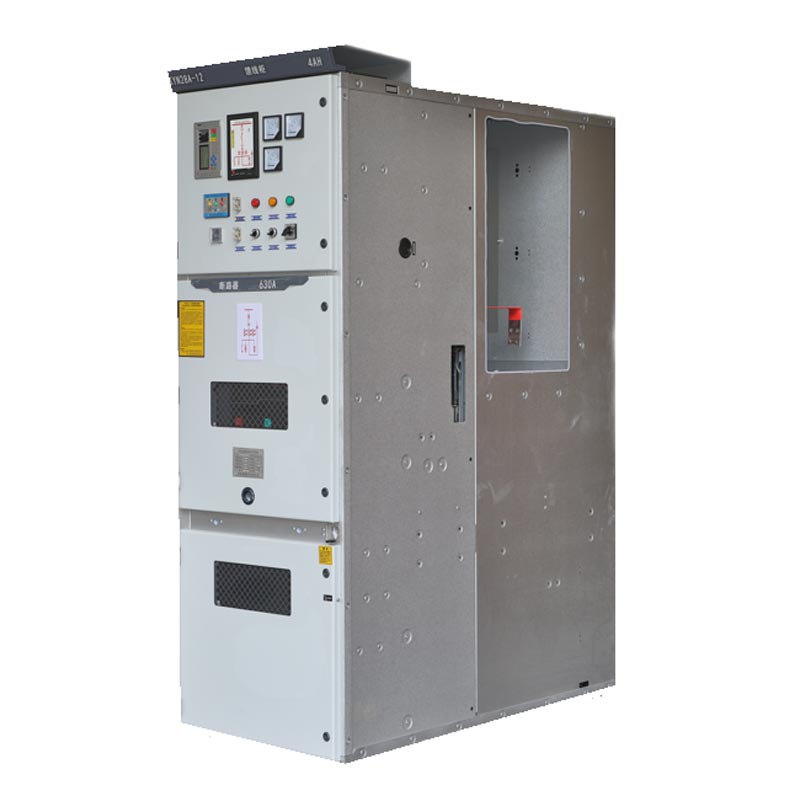

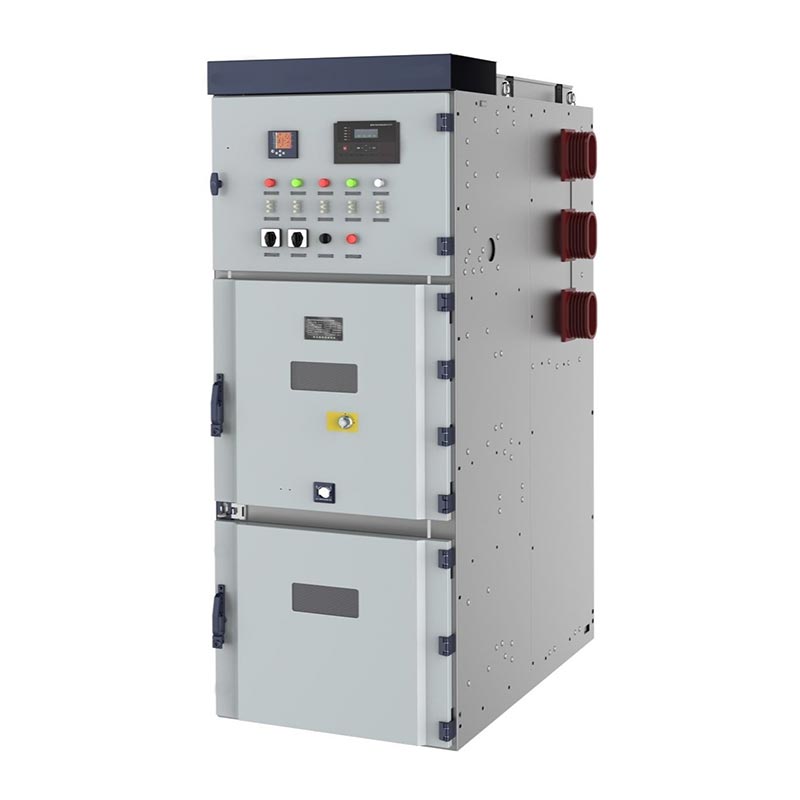

Il quadro Usune Kyn28 da 24 kV è un quadro sotto vuoto di media tensione estraibile rivestito in metallo per interni con potenza nominale tensioni che coprono i livelli principali di 13,8 kV, 17,5 kV, 20 kV e 24 kV. Specificamente progettato per AC trifase 50/60Hz sistemi di alimentazione, le sue funzioni principali sono la ricezione efficiente dell'energia e la distribuzione precisa, consentendo anche il tempo reale controllo del circuito, protezione dai guasti e monitoraggio dello stato operativo. Come prodotto di riferimento da 14 anni di Usune esperienza nel campo elettrico di media tensione, il suo design integra struttura matura e tecnologia avanzata, bilanciando le prestazioni elettriche con la facilità di funzionamento e manutenzione e soddisfacendo pienamente i requisiti essenziali di media tensione esigenze di distribuzione dell’energia nei settori energetico, industriale ed edilizio.
Quadri di bassa tensione
Quadri di media tensione
Il quadro Kyn28 da 24 kV aderisce rigorosamente a molteplici standard tecnici autorevoli nazionali e internazionali per garantire la conformità durante tutti i processi di progettazione, produzione e test. Gli standard fondamentali includono:
- Standard nazionali: GB3906-2006 "Apparecchi di comando e di manovra con custodia metallica CA da 3,6-40,5 kV", GB/T11022 "Generale
Requisiti tecnici per quadri e apparecchiature di controllo ad alta tensione", DL/T404 "Condizioni tecniche per l'ordinazione
Quadri ad alta tensione CA per interni"
- Standard internazionale: IEC62271-200 "Quadro e apparecchiatura di controllo con custodia metallica CA con tensione nominale superiore a 1 kV
e inferiore a 52 kV"
1. Temperatura: -15℃~40℃; Umidità: media giornaliera ≤95%, media mensile ≤90%
2. Altitudine ≤1000 m, intensità sismica ≤8 gradi
3. Esente da gas corrosivi e infiammabili e da vibrazioni frequenti; le condizioni operative speciali possono essere personalizzate
al momento della negoziazione.

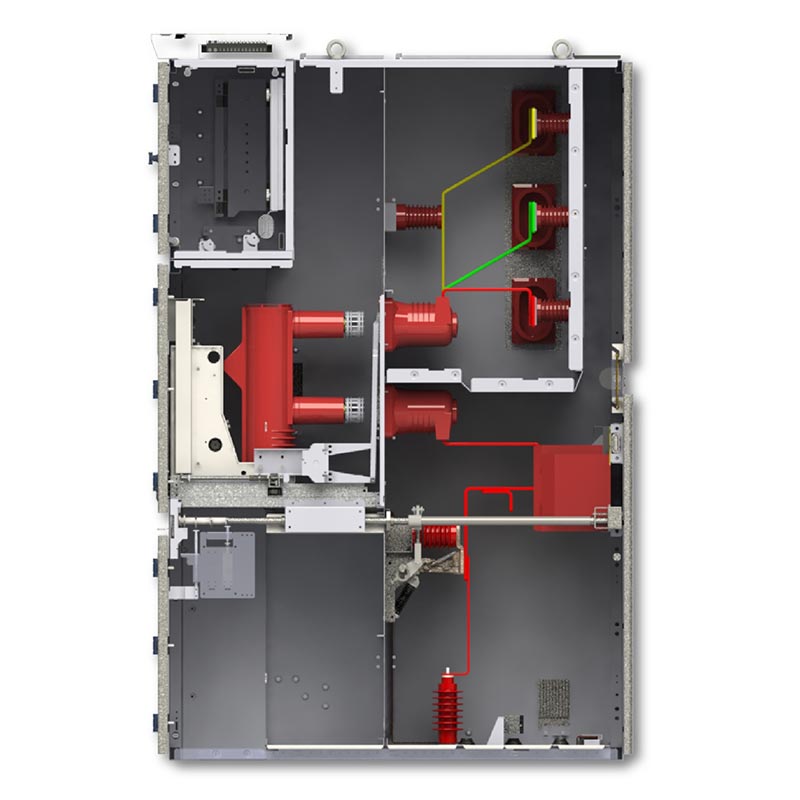

1. Struttura chiusa corazzata: stanze funzionali suddivise in modo indipendente isolano gli archi elettrici, migliorando la sicurezza.
2. Carrello rimovibile: facilita la sostituzione e la manutenzione dei componenti, riducendo i tempi di attività.
3. Doppio interblocco: fornisce una protezione a cinque prove, eliminando malfunzionamenti.
4. Estinzione dell'arco sotto vuoto: forte capacità di estinzione dell'arco, lunga durata, adatta per operazioni frequenti.
5. Canale di scarico della pressione: rilascio direzionale della pressione in caso di guasto, proteggendo le apparecchiature circostanti.
| Categoria dei parametri | Indicatori fondamentali |
| Tensione nominale | 13,8 kV, 17,5 kV, 20 kV, 24 kV |
| Frequenza nominale | 50Hz/60Hz |
| Corrente nominale | 630A~3150A |
| Corrente di interruzione nominale di cortocircuito | 25kA~50kA |
| Livello di protezione | IP4X (armadio), IP2X (tra i compartimenti) |
| Articolo | Unità | Parametro | |
| Tensione nominale | kV | 24 | |
| Frequenza nominale | Hz | 50 | |
| Corrente nominale dell'interruttore | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Corrente nominale del quadro elettrico | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Corrente dinamica nominale (4s) | kA | 16, 20, 25, 31,5, 40, 50 | |
| Corrente stabile nominale (picco) | kA | 40, 50, 63, 80, 100, 125 | |
| Corrente di interruzione nominale di cortocircuito | kA | 16, 20, 25, 31,5, 40, 50 | |
| Corrente di cortocircuito nominale | kA | 40, 50, 63, 80, 100, 125 | |
| Tensione di resistenza alla frequenza industriale di 1 minuto | Polo-polo, polo-terra | kV | 65 |
| Attraverso la distanza di isolamento | kV | 79 | |
| Tensione di tenuta all'impulso di fulmine (picco) | Polo-polo, polo-terra | kV | 125 |
| Attraverso la distanza di isolamento | kV | 145 | |
| Livello di protezione | IP4X per involucro, IP2X per locale isolante e locale interruttore aperto | ||
| Nota: la capacità di cortocircuito del TA deve essere considerata separatamente. | |||
Caso 1: progetto di distribuzione dell'energia in un grande parco industriale chimico nel sud-est asiatico. Usune, da professionista produttore, ha fornito 82 quadri di comando per questo parco, adatti a carichi pesanti, senza degrado delle prestazioni dopo 3 anni di attività continuativa, diventando un punto di riferimento locale.
Caso 2: Progetto di distribuzione dell'energia in un complesso commerciale a molti piani in Cina. Applicato ad un super di 428 metri sottostazione sotterranea a molti piani, il suo design compatto e l'elevata protezione si adattano all'ambiente chiuso, garantendo alimentazione stabile per un flusso giornaliero di oltre 100.000 persone.
1. Forza professionale: 14 anni di profonda coltivazione, con ricerca e sviluppo indipendenti e produzione personalizzata
capacità.
2. Controllo di qualità rigoroso: ispezione di qualità dell'intero processo, ogni dispositivo viene fornito con un rapporto di prova completo.
3. Consegna efficiente: ordini standard consegnati in 15-20 giorni, adattabili alle esigenze urgenti.
4. Servizi di personalizzazione: supporta la personalizzazione di OEM, logo e parametri per soddisfare le esigenze individuali.
5. Garanzia post-vendita: garanzia di 12 mesi, risposta post-vendita e risoluzione entro 1-3 giorni.
Il quadro Usune Kyn28 da 24 kV, con la sua tecnologia matura e prestazioni affidabili, è diventato il preferito scelta per la distribuzione dell’energia a media tensione a livello globale. Sfruttare i vantaggi della catena di fornitura cinese e fornitura diretta in fabbrica, Usune si posiziona come produttore professionale e fornitore affidabile, contribuendo a lo sviluppo delle infrastrutture energetiche globali.
