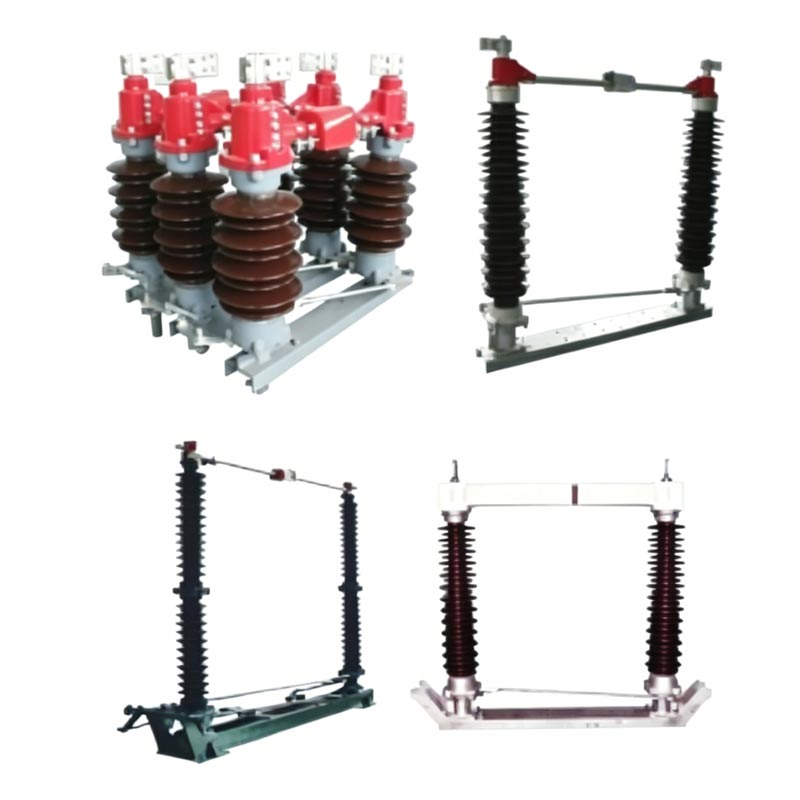

Sezionatore 110kv 1250a 2000a

Il sezionatore da 110 kV 1250 A 2000 A è un apparecchio elettrico ad alta tensione per esterni trifase CA 50 Hz con a tensione nominale di 126kV (livello 110kV) e corrente nominale di 1250A/2000A. Viene utilizzato principalmente per l'apertura e la chiusura operazioni in condizioni di assenza di carico, isolando in modo affidabile le apparecchiature di manutenzione dalle linee sotto tensione e formando una barriera chiara rottura visibile.

Usune, come fabbrica professionale specializzata nella ricerca e sviluppo e nella produzione di quadri ad alta tensione, offre prodotti per sottostazioni di trasmissione principali da 110 kV, che soddisfano i requisiti per il funzionamento sicuro della rete elettrica.

Caratteristiche strutturali

1. Struttura rotante orizzontale a doppia colonna

Ogni fase ha due colonne isolate che ruotano in modo sincrono di 90° in orizzontale per ottenere l'apertura e la chiusura; il la base è realizzata in acciaio zincato a caldo con cuscinetti sigillati, che la rendono resistente alla corrosione e durevole.

2. Sistema di contatti ad alta conduttività

I contatti principali di tipo diviso del sezionatore da 110 kV 1250 A 2000 A sono realizzati in rame argentato, risultando in bassa resistenza di contatto, elevata capacità di carico di corrente e surriscaldamento minimo durante il funzionamento a lungo termine.

3. Interruttore di messa a terra e interblocco opzionali

I modelli con interruttori di messa a terra sono dotati di interblocchi meccanici affidabili, seguendo rigorosamente la sequenza di "Interruttore principale aperto → interruttore di messa a terra chiuso; interruttore di messa a terra aperto → interruttore principale chiuso", prevenendo efficacemente cattivo funzionamento.

4. Meccanismo operativo flessibile

Può essere configurato con meccanismi manuali CS14G o CS17G, o meccanismi elettrici CJ6B o CJ11, supportando locale e telecomando.

Principali parametri tecnici

Vantaggi dell'applicazione

1. Alta affidabilità

- Prodotto utilizzando apparecchiature di produzione avanzate e metodi di test rigorosi per garantire la coerenza del prodotto e stabilità.
- I materiali standard di alta qualità e la squisita fattura costituiscono una solida base per la qualità del prodotto.
- Un sistema completo di gestione della qualità copre l'intero processo produttivo, dallo stoccaggio delle materie prime al consegna del prodotto finito.

2. Ampia adattabilità ambientale

- I modelli standard possono funzionare stabilmente in un intervallo di temperature compreso tra -40 ℃ e +40 ℃, adatti alla maggior parte delle regioni.
- Il tipo resistente all'inquinamento (GW4-126W) presenta un isolamento migliorato, che lo rende ideale per aree fortemente inquinate come regioni costiere, aree industriali o aree con elevata polvere, nebbia salina o corrosione chimica.
- Può resistere a condizioni meteorologiche avverse come forti venti, forti piogge e bufere di neve.

3. Funzionamento sicuro e conveniente

- Un chiaro meccanismo di interblocco meccanico previene efficacemente il funzionamento errato, garantendo la sicurezza del personale e attrezzatura.
- Il sezionatore da 110 kV 1250 A 2000 A ha una struttura compatta, che richiede poco spazio di installazione, rendendolo facile da installare, regolare e mantenere.
- I punti di interruzione visibili forniscono una garanzia di sicurezza intuitiva per le operazioni di manutenzione.

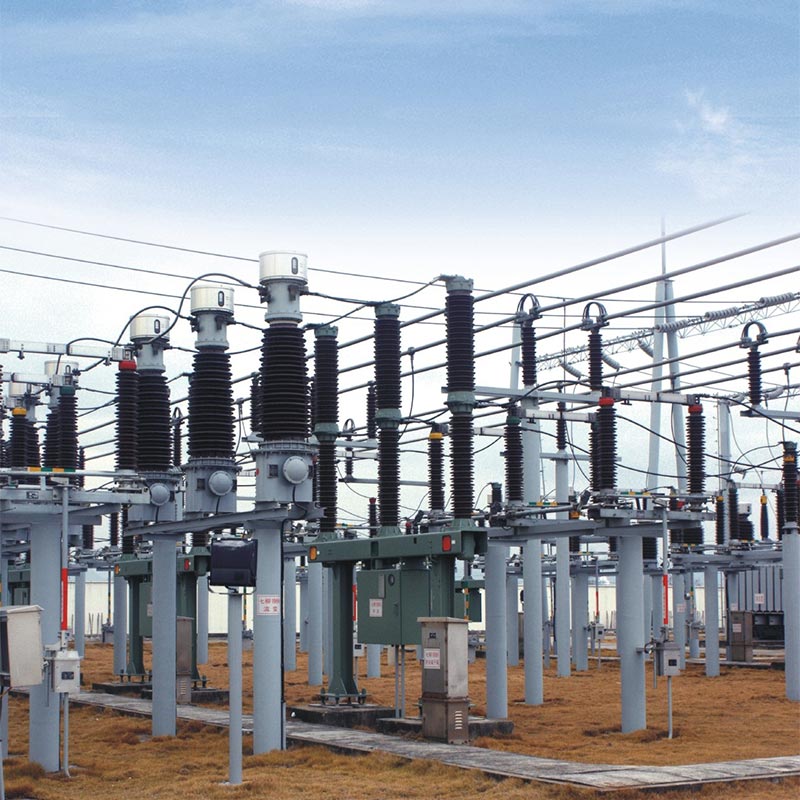

Caso pratico di applicazione

1. Caso di studio: sottostazione per parco eolico da 110 kV nell'area costiera sud-orientale

2. Contesto del progetto: un parco eolico da 110 kV situato nella zona costiera sud-orientale della Cina, un'area ad alto contenuto di sali concentrazioni di spruzzi, elevata umidità e grave inquinamento.

3. Prodotto applicato: interruttore di disconnessione antinquinamento Usune GW4-126W 2000A (12 set)

4. Risultati dell'implementazione:
- Funzionato con successo per 5 anni senza guasti, adattandosi al duro ambiente costiero di nebbia salina.
- L'isolante composito antinquinamento ha mantenuto eccellenti prestazioni di isolamento, senza scariche superficiali o scarica di inquinamento.
- I contatti argentati sono rimasti luminosi, con una resistenza di contatto stabile e non si è verificato alcun surriscaldamento Corrente operativa a lungo termine di 1800 A.

5. Feedback del Project Manager: "Il sezionatore Usune ha dimostrato pienamente prestazioni antinquinamento eccellenti soddisfare i rigorosi requisiti ambientali dei parchi eolici costieri."

Principali parametri tecnici

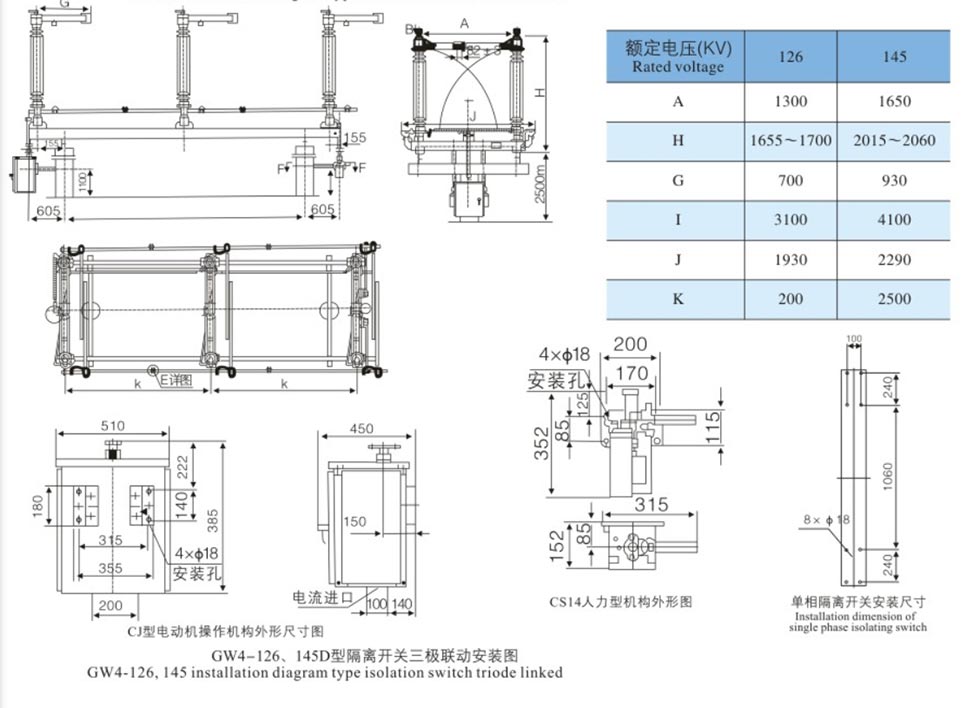

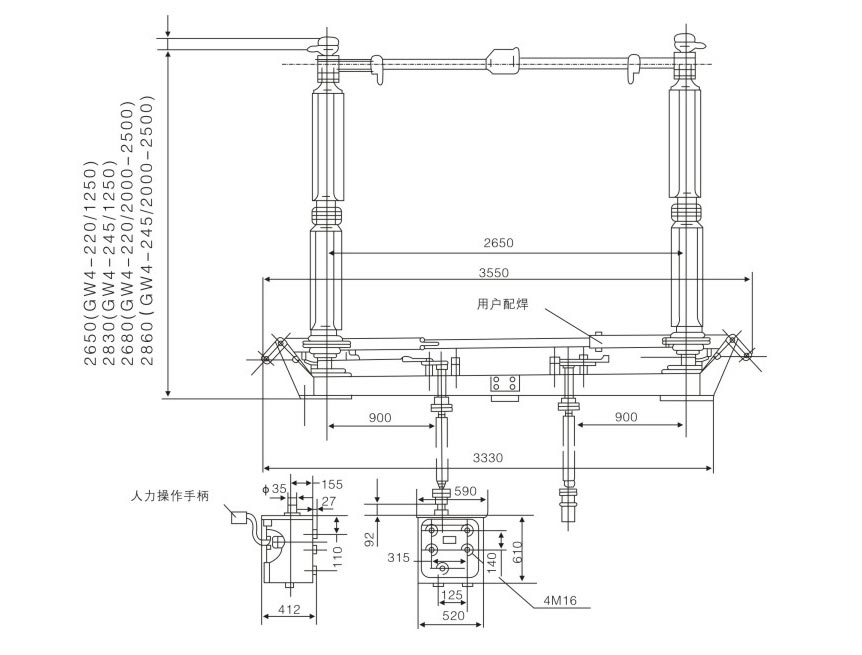

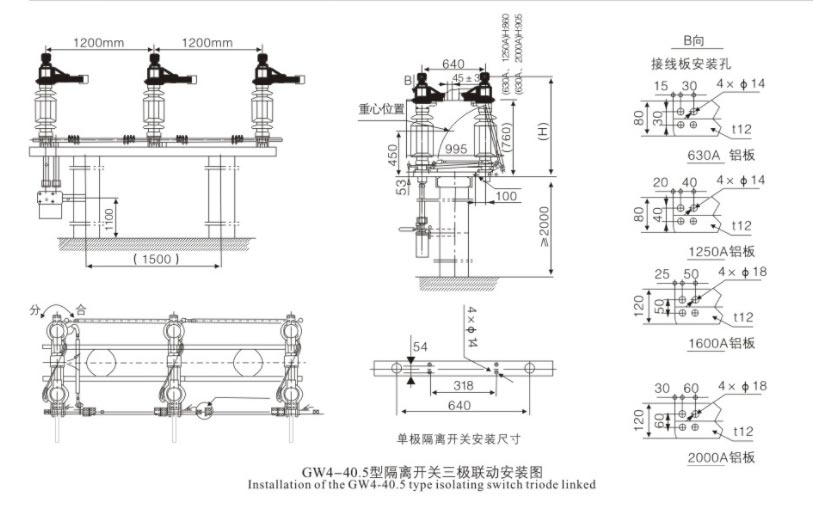

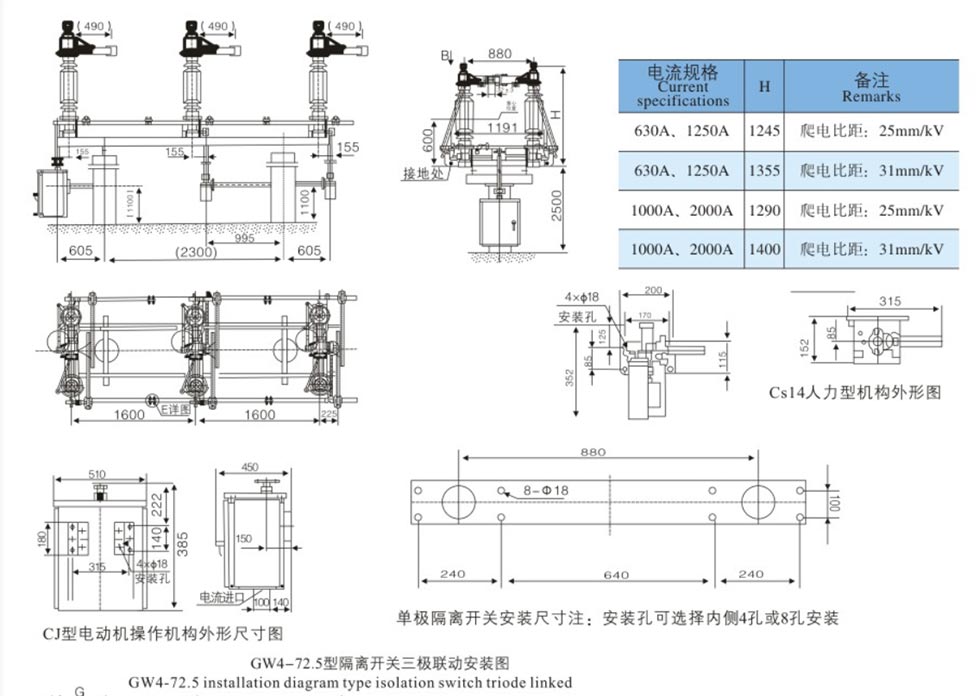

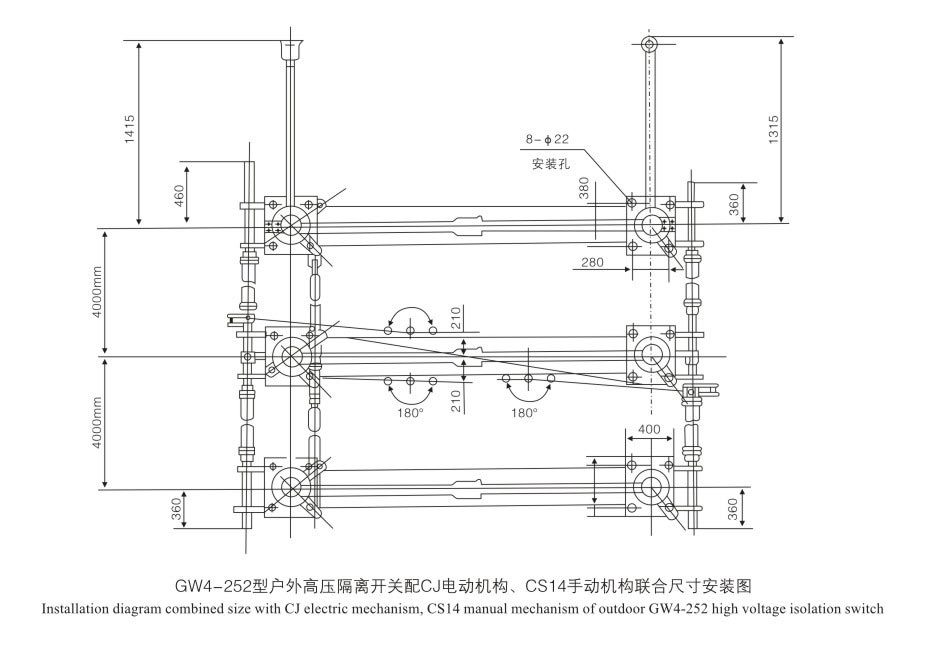

Dimensioni esterne

INSTALLAZIONE E MESSA IN SERVIZIO

1. Ispezione prima dell'installazione

• Isolanti: nessuna crepa, danno o sporco.
• Contatti: superficie pulita e argentata intatta.
• Elementi di fissaggio: tutti i bulloni serrati.
• Meccanismo: rotazione fluida; lubrificare le parti in movimento.

2. Regolazione

• Verticalità dell'isolante: regolare con spessori (max 3 mm per posizione).
• Sincronizzazione trifase: regolare la pedivella e le bielle.
• Pressione di contatto: garantire l'inserimento e la pressione corretti.

OPERAZIONE

• Operare solo senza carico; verificare che l'interruttore sia aperto.
• Funzionamento manuale: utilizzare la maniglia di comando; evitare una forza eccessiva.
• Funzionamento motorizzato: utilizzare il controllo locale/remoto; monitorare la posizione.
• Interblocco: non forzare il funzionamento se interbloccato.

MANUTENZIONE

• Revisione periodica: ogni 1–2 anni.
• Pulire isolanti e contatti; applicare vaselina industriale.
• Lubrificare i cuscinetti e gli organi di trasmissione.
• Controllare eventuali bulloni allentati, contatti usurati e danni all'isolante.
• Dopo il cortocircuito: ispezionare immediatamente.

RISOLUZIONE DEI PROBLEMI

• Impossibile funzionare: controllare l'interblocco, il collegamento inceppato o il guasto del motore.
• Fasi asincrone: regolare le aste di collegamento incrociato.
• Surriscaldamento dei contatti: pulire e riserrare; controllare la placcatura in argento.

Riferimento al progetto

Progetto di lancio di un razzo Cas-spazio

Rapporto di prova

Domande frequenti

D1: Quali sono le principali differenze tra i sezionatori da 1250A e 2000A?

R: La differenza fondamentale è la capacità di carico di corrente nominale. Il 1250A è adatto per carichi medi da 110 kV sottostazioni, mentre il 2000A è adatto per circuiti di ingresso e uscita di trasformatori principali ad alta corrente. Il la struttura, la classe di isolamento e le dimensioni di installazione sono sostanzialmente le stesse.

Q2: Questo sezionatore da 110 kV 1250 A 2000 A può essere utilizzato in aree costiere o altamente inquinate?

R: Sì. Sono disponibili prodotti antinquinamento (tipo W) con distanza superficiale di 31,5 mm/kV. Usano isolatori in porcellana antinquinamento o isolanti compositi e sono resistenti alla nebbia salina e alla corrosione della polvere.

Q3: In qualità di fornitore, quale supporto tecnico può fornire Usune?

R: Possiamo fornire soluzioni di selezione, disegni di installazione, guida alla messa in servizio in loco e riparazione gratuita servizi durante il periodo di garanzia. I modelli standard vengono consegnati rapidamente per soddisfare i requisiti di tempo di potenza progetti di griglia.
