Il sezionatore Usune Gw4 è progettato specificamente per sistemi di alimentazione CA trifase 50Hz/60Hz. È primario la funzione è quella di collegare o scollegare i circuiti ad alta tensione in condizioni energizzate e senza carico e di fornire visibilità distanza di isolamento elettrico per la manutenzione di sbarre collettrici, interruttori automatici, trasformatori e altri dispositivi ad alta tensione attrezzatura.
-GB 1985-2004: Sezionatori CA ad alta tensione e sezionatori di messa a terra
-IEC 62271-102: Apparecchiature di comando e controllo ad alta tensione
-GB/T 11022: Specifiche generali per quadri e apparecchiature di controllo ad alta tensione

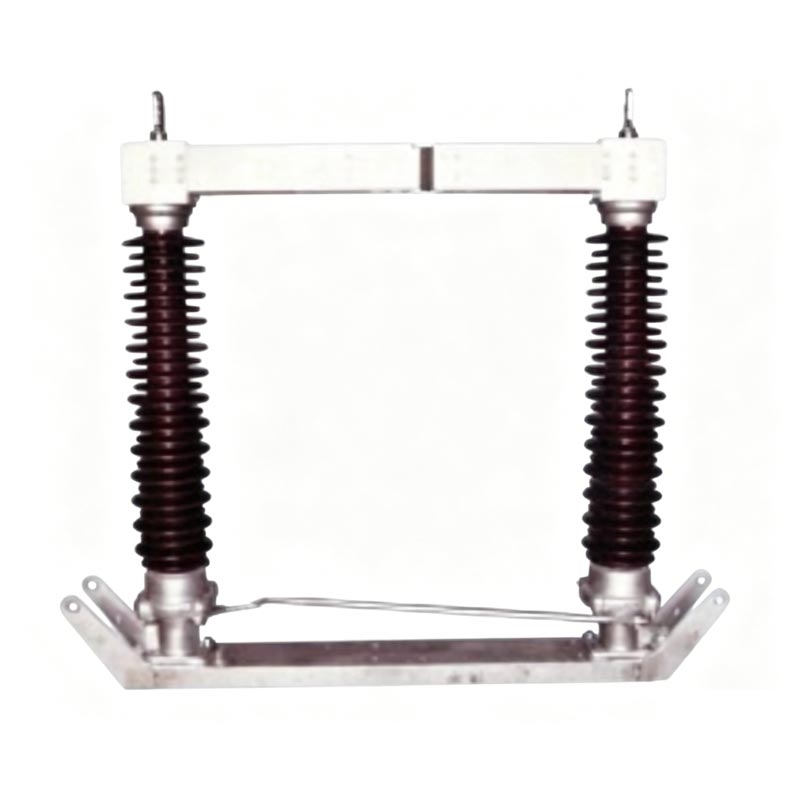

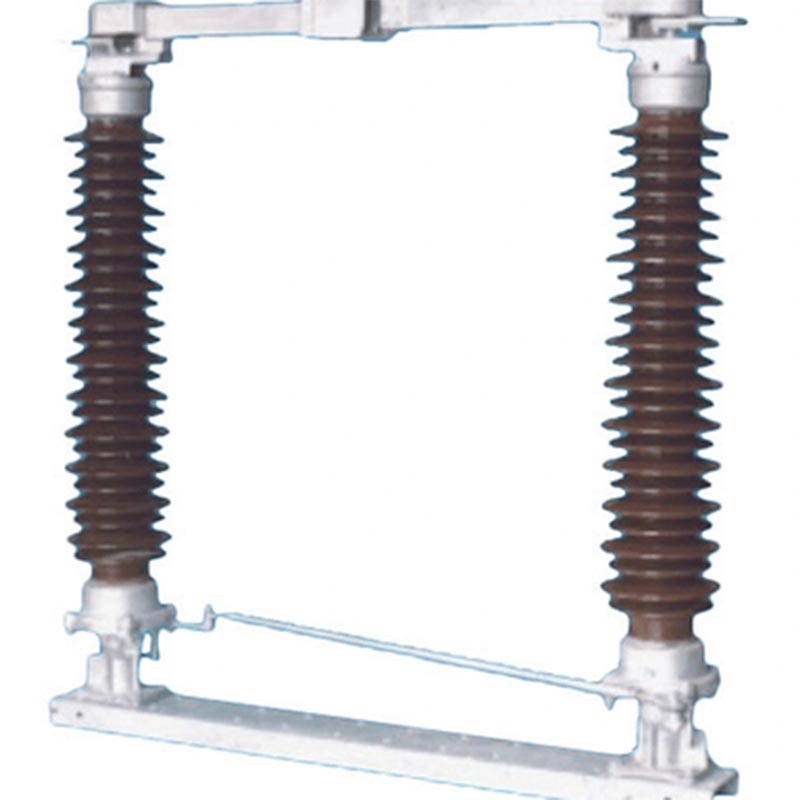

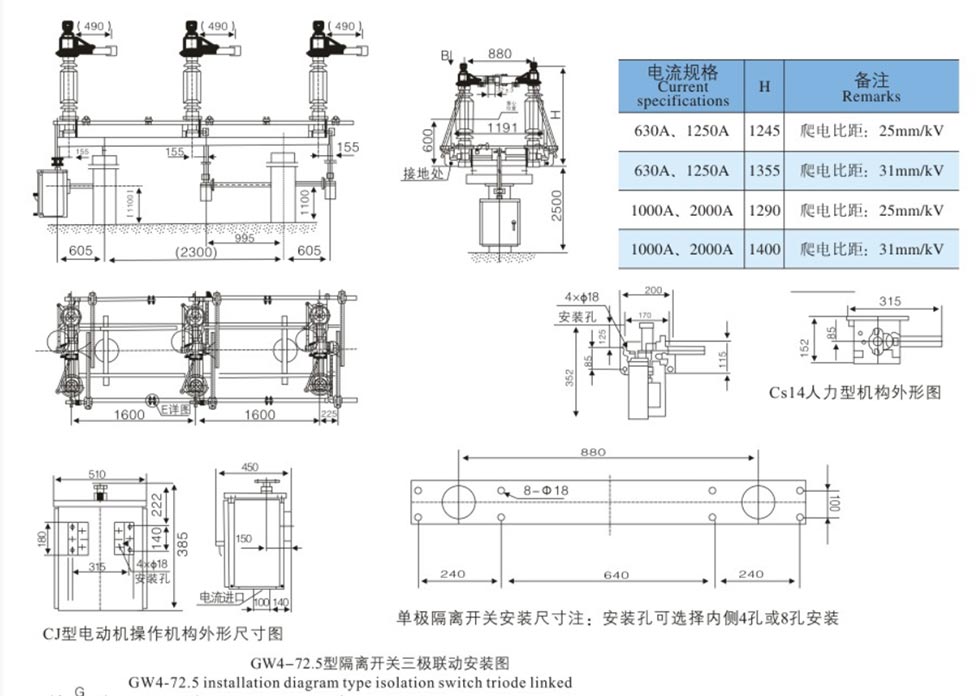

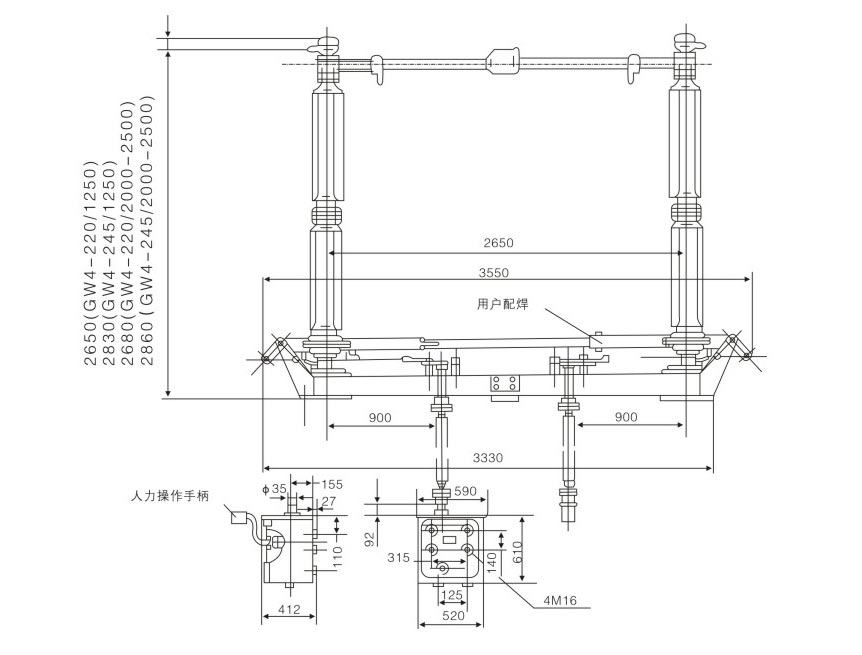

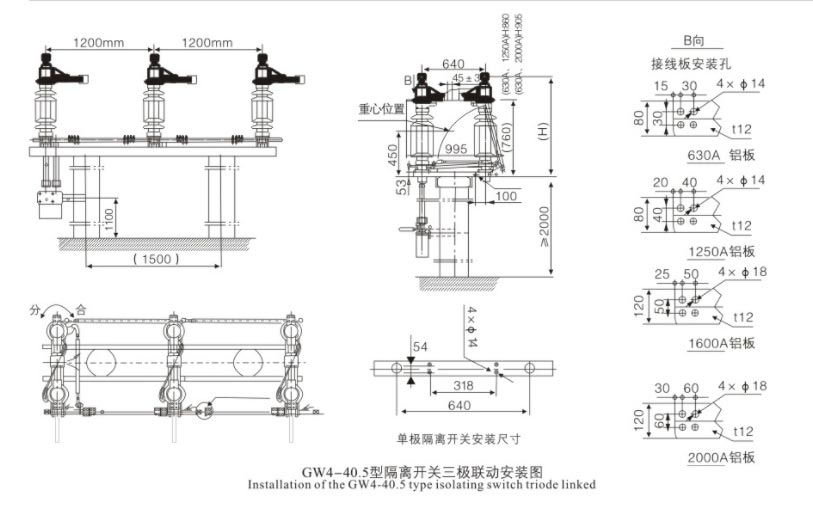

Serie GW4: isolatore a doppio montante, rotante orizzontale, di tipo interrotto
1. Struttura isolante a doppio montante, due isolatori per fase ruotano orizzontalmente di 90° in modo sincrono.
2. I contatti principali sono in rame argentato con rottura centrale, bassa resistenza di contatto e buona conduttività.
3. La base è realizzata in acciaio zincato a caldo, con cuscinetti sigillati, resistenti alla corrosione e durevoli.
4. Il sezionatore GW4 può essere dotato di interruttori di messa a terra su un lato o su due lati, con meccanica
interblocco per garantire la sicurezza operativa.

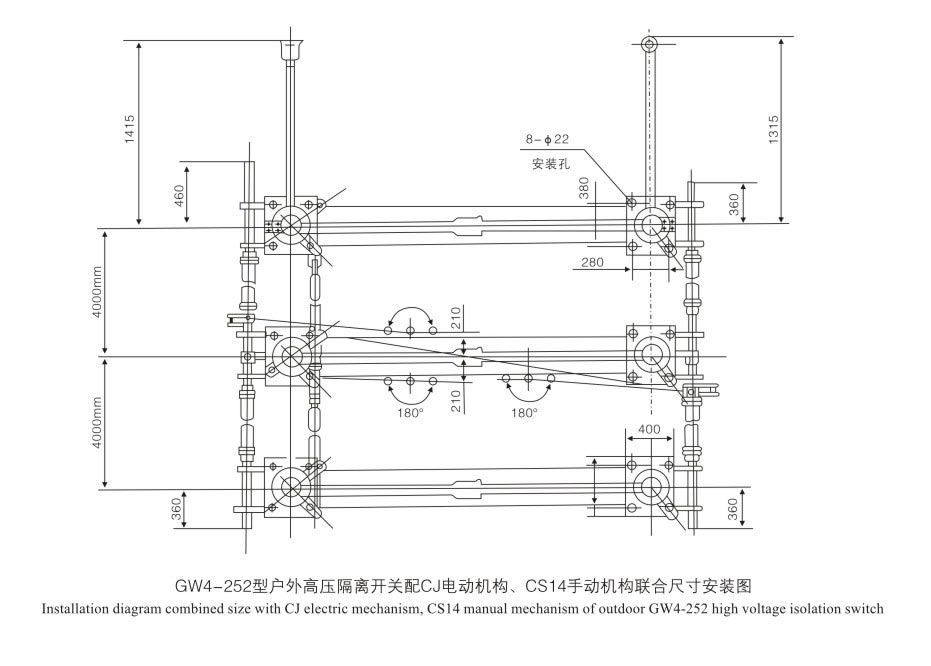

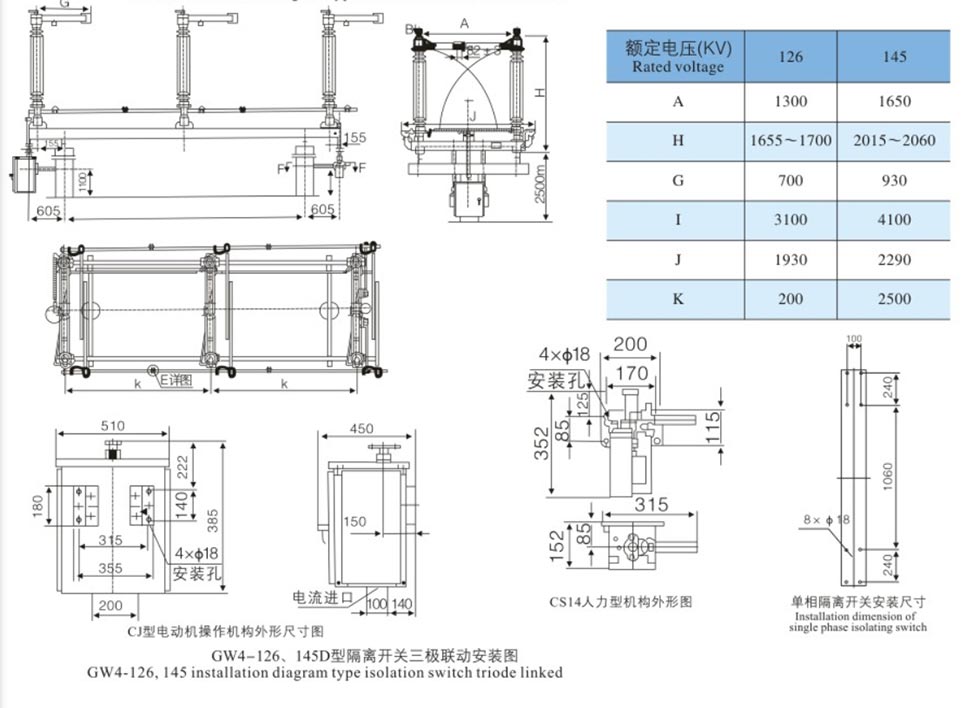

5. Il meccanismo di funzionamento può essere manuale (CS14G, CS17G) o elettrico (CJ6B, CJ11, XCJ-I).
| Parametro | Specifica |
| Tensione nominale | 126 kV (sistema da 110 kV) |
| Frequenza nominale | 50Hz |
| Corrente nominale | 630A, 1250A, 1600A, 2000A, 2500A |
| Corrente nominale di tenuta di breve durata (1 s) | 31,5 kA, 40 kA, 50 kA |
| Corrente di tenuta di picco nominale | 80kA, 100kA, 125kA |
| Tensione di resistenza CA a secco di 1 minuto | - A terra: 140kV- Attraverso l'interruzione: 160kV |
| Temperatura di funzionamento | Da -40°C a +40°C |
| Altitudine | ≤ 2000 metri |

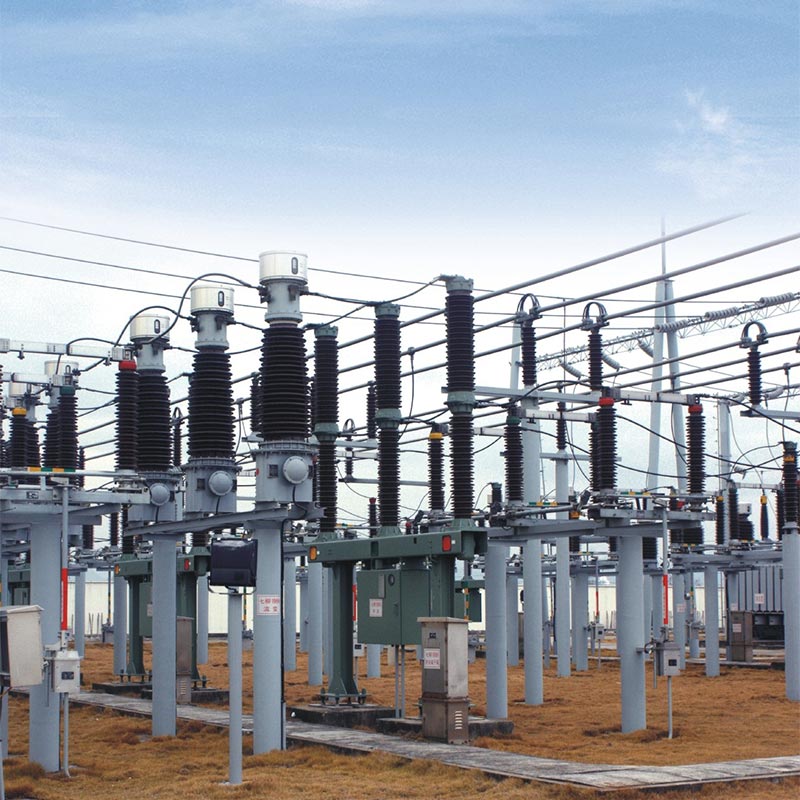

Un progetto di sottostazione eolica da 110 kV
Questo progetto si trova in una regione settentrionale con differenze di temperatura significative, che richiedono attrezzature elevate affidabilità e resistenza al freddo. Il progetto ha selezionato più sezionatori Usune GW4, dotati di cablaggio elettrico meccanismi e interruttori di messa a terra bilaterali. Per molti anni dalla messa in servizio, l'apparecchiatura ha funzionato stabilmente, con azioni meccaniche affidabili ed eccellente resistenza alla corrosione, garantendo efficacemente la sicurezza della manutenzione della sottostazione e l'efficienza operativa quotidiana, guadagnando elogi da parte dell'utente.
| Articolo | Unità | Parametri | |||||
| Tensione nominale | kV | 40.5 | 72.5 | 126 | 145 | ||
| Livello di isolamento nominale | Tensione di tenuta a frequenza industriale di 1 minuto (valore effettivo) | A terra | kV | 95 | 160 | 230 | 275 |
| Frattura | kV | 118 | 200 | 230+70 | 275+85 | ||
| Corrente nominale di tenuta all'impulso di fulmine (picco) | A terra | kV | 185 | 350 | 550 | 650 | |
| Frattura | kV | 215 | 410 | 550+110 | 650+120 | ||
| Frequenza nominale | Hz | 50/60 | |||||
| Corrente nominale | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Corrente nominale ammissibile di breve durata | kA | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | 20、31.5、40、50 | ||
| Corrente nominale di tenuta di picco | kA | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | 50、80、100、125 | ||
| Durata nominale del cortocircuito | Coltello/Spada | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Carico nominale del terminale meccanico | Orizzontale e verticale | N | 1250 | 1250 | 1250 | 1250 | |
| Orizzontale | N | 750 | 750 | 750 | 750 | ||
| Forza verticale | N | 1000 | 1000 | 1000 | 1000 | ||
| Distanza di dispersione | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Vita meccanica | Volte | 5000 | 5000 | 1000 | 5000 | ||
| Attuatore del motore | Modello | CJ | CJ | CJ | CJ | ||
| Tensione del motore | V | AC380, AC220, DC220, DC110 | |||||
| Anello di controllo della tensione | V | AC380, AC220, DC220, DC110 | |||||
| Punti, orario di chiusura | s | 7±1 | |||||
|
Attuatore umano |
Modello | CS14CS17 | |||||
| Tensione di blocco elettromagnetico | V | AC220、DC220、DC110 | |||||
• Isolanti: nessuna crepa, danno o sporco.
• Contatti: superficie pulita e argentata intatta.
• Elementi di fissaggio: tutti i bulloni serrati.
• Meccanismo: rotazione fluida; lubrificare le parti in movimento.
• Verticalità dell'isolante: regolare con spessori (max 3 mm per posizione).
• Sincronizzazione trifase: regolare la pedivella e le bielle.
• Pressione di contatto: garantire l'inserimento e la pressione corretti.
• Operare solo senza carico; verificare che l'interruttore sia aperto.
• Funzionamento manuale: utilizzare la maniglia di comando; evitare una forza eccessiva.
• Funzionamento motorizzato: utilizzare il controllo locale/remoto; monitorare la posizione.
• Interblocco: non forzare il funzionamento se interbloccato.
• Revisione periodica: ogni 1–2 anni.
• Pulire isolanti e contatti; applicare vaselina industriale.
• Lubrificare i cuscinetti e gli organi di trasmissione.
• Controllare eventuali bulloni allentati, contatti usurati e danni all'isolante.
• Dopo il cortocircuito: ispezionare immediatamente.
• Impossibile funzionare: controllare l'interblocco, il collegamento inceppato o il guasto del motore.
• Fasi asincrone: regolare le aste di collegamento incrociato.
• Surriscaldamento dei contatti: pulire e riserrare; controllare la placcatura in argento.
R: No. Il sezionatore GW4 è adatto solo per l'isolamento e la commutazione solo in tensione, senza carico condizioni. Non ha capacità di estinzione dell'arco ed è severamente vietato il funzionamento sotto carico. Esso deve essere utilizzato insieme ad un interruttore automatico.
R: L'interblocco meccanico impone una sequenza operativa sicura: interruttore principale aperto → interruttore di terra chiuso; interruttore di messa a terra aperto → interruttore principale chiuso, prevenendo malfunzionamenti e garantendo la sicurezza della manutenzione personale.
R: Il tipo standard è adatto per ambienti con un'altitudine ≤2000 m e una temperatura compresa tra -40℃ e +40℃, che può soddisfare le esigenze della maggior parte delle sottostazioni esterne; per zone particolari ad alta quota o fortemente inquinate, è possibile personalizzare le soluzioni di isolamento rinforzato e anticorrosione.
