Isolatore con sezionatore da 110 kv 126 kv

Zhejiang Usune Electric Co., Ltd. è un'impresa elettrica professionale ad alta tensione dedicata alla progettazione e alla ricerca e sviluppo, produzione in fabbrica e vendite globali di apparecchiature ad alta tensione per interni ed esterni da 12 kV a 245 kV. Suo i prodotti principali includono interruttori automatici in vuoto, interruttori automatici SF6, sezionatori, interruttori di carico e GW4 serie 110kv 126kv Sezionatore isolatore. L'azienda sfrutta apparecchiature di produzione avanzate e test rigorosi processi, selezione dei materiali standardizzati, squisita fattura e un sistema completo di gestione della qualità gettare solide basi per la qualità del prodotto.

Panoramica del prodotto

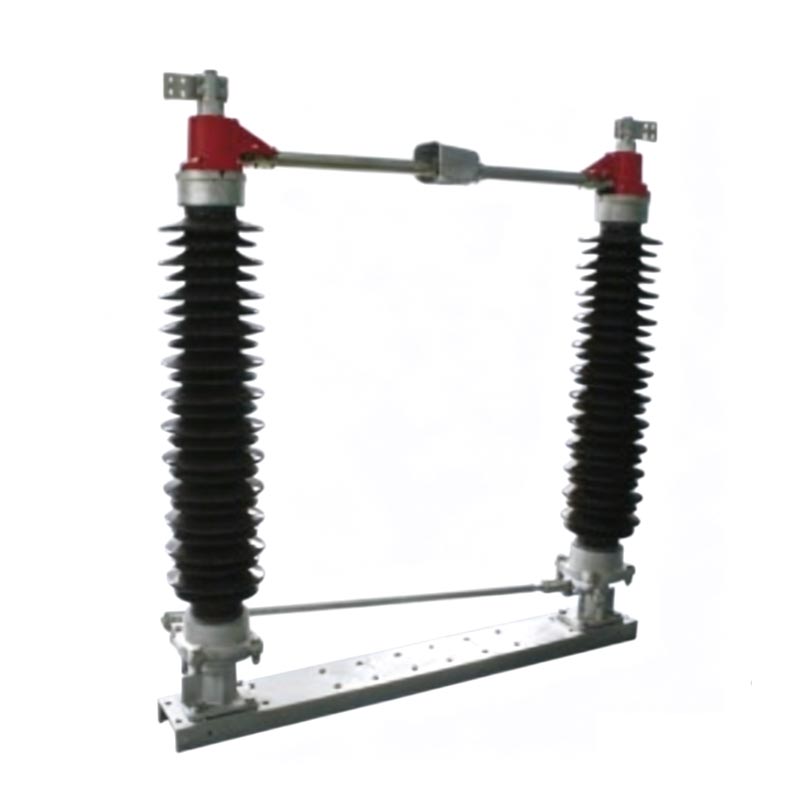

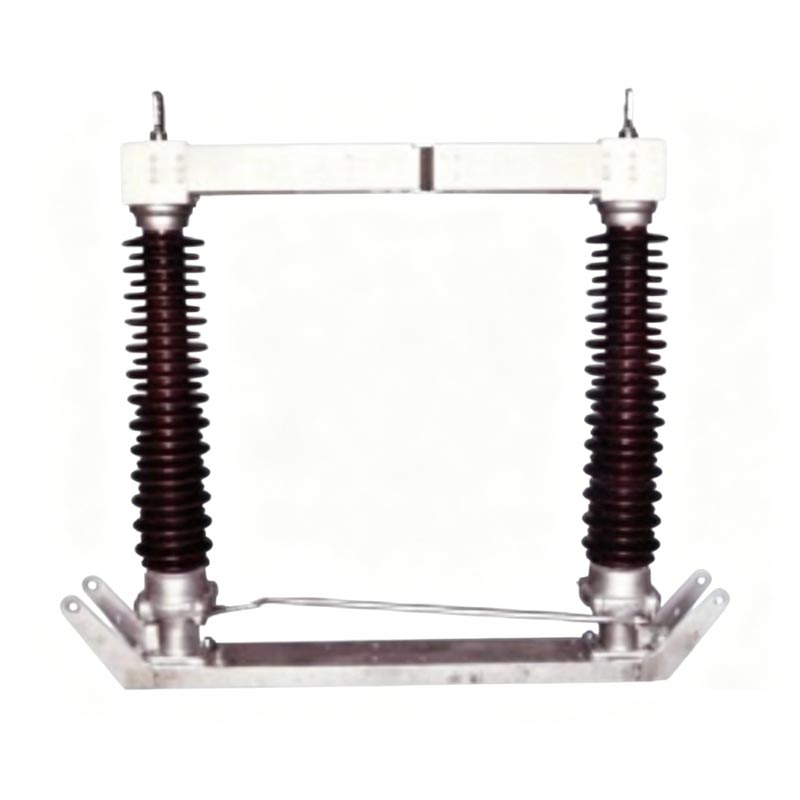

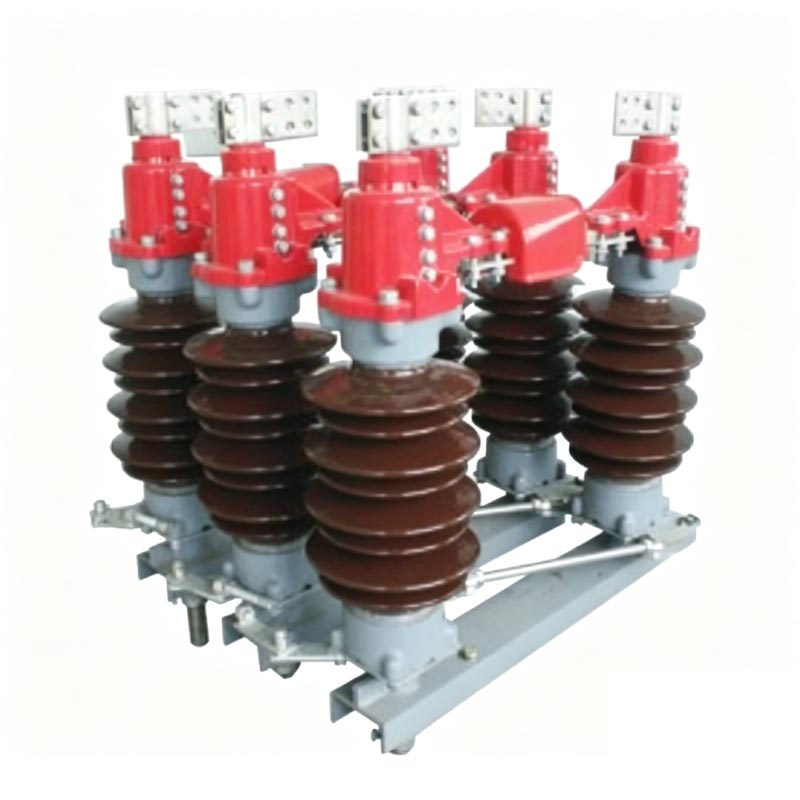

Il sezionatore ad alta tensione per esterni della serie Usune GW4 è un componente fondamentale dell'apparecchiatura con potenza da 110 kV e 126 kV sistemi. Viene utilizzato principalmente per la commutazione di circuiti in condizioni di assenza di carico, fornendo uno spazio di isolamento visibile per manutenzione delle attrezzature e garanzia della sicurezza dell'operatore. Le prestazioni elettriche e meccaniche del 110kv 126kv L'isolatore del sezionatore è pienamente conforme agli standard nazionali GB1985 "Sezionatori ad alta tensione CA e Interruttori di messa a terra", DL486 "Condizioni tecniche per l'ordinazione dei sezionatori ad alta tensione CA" e IEC International standard.

Caratteristiche strutturali:

1. Tipo di struttura: struttura unipolare a doppia colonna; i tre poli sono collegati meccanicamente tramite un albero per funzionamento sincrono.
2. Componenti principali: composti da una base robusta, pilastri in porcellana ad alto isolamento e un sistema conduttivo di precisione.
3. Meccanismo operativo: ciascun palo contiene due pilastri in ceramica montati su cuscinetti. L'interruttore conduttivo è diviso in due metà, che ruotano orizzontalmente di 91° tramite un meccanismo di reticolazione per ottenere un'apertura sincrona e chiudendo nella stessa direzione.
4. Punto di contatto: situato tra i due pilastri in ceramica, garantisce un contatto stabile e una resistenza estremamente bassa.

Vantaggi tecnici:

1. Conforme e affidabile: pienamente conforme agli standard nazionali e IEC, che offre prestazioni stabili e una lunga durata vita utile.
2. Isolamento eccellente: i pilastri in ceramica di alta qualità offrono un'elevata resistenza isolante e un eccellente anti-inquinamento e prestazioni anti-flashover.
3. Funzionamento regolare: il meccanismo di collegamento di precisione garantisce un funzionamento flessibile e regolare con un'usura meccanica minima.
4. Installazione e manutenzione convenienti: struttura compatta e ragionevole, installazione in loco semplice e minima manutenzione.
5. Forte adattabilità ambientale: adatto a vari climi esterni, inclusi alta quota, inquinato e zone costiere.

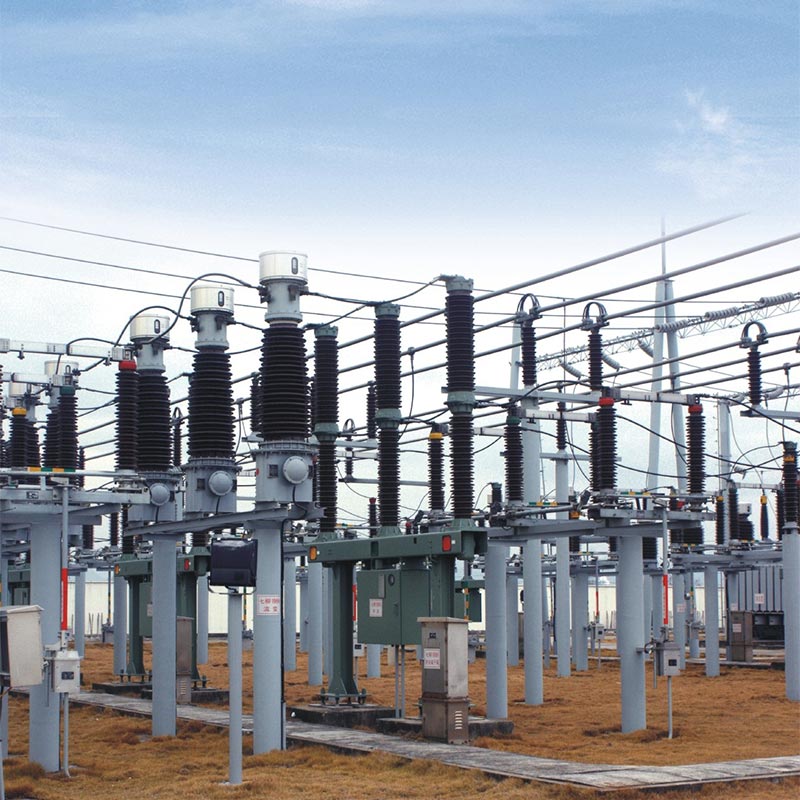

Caso applicativo nel mondo reale

1. Nome del progetto: Progetto di aggiornamento della sottostazione urbana da 110 kV della Cina orientale
2. Ubicazione: provincia di Zhejiang, Cina
3. Tempo: 2024-2025
4. Dettagli: Usune ha fornito 36 sezionatori GW4-126kV per questo progetto chiave di aggiornamento della rete elettrica urbana per migliorare l'affidabilità dell'alimentazione elettrica di un'area commerciale e residenziale di 20 chilometri quadrati.
5. Prestazioni operative: l'installazione e la messa in servizio sono state completate con successo entro 45 giorni. Stabile il funzionamento è stato raggiunto con il carico estivo di punta (1,2 volte la corrente nominale) nel 2025, senza surriscaldamento o scarso contatto problemi. Nessun difetto è stato riscontrato durante l'isolamento annuale e le ispezioni meccaniche. Il carico di lavoro di manutenzione è stato ridotto del 40% rispetto ai vecchi scambi, migliorando notevolmente la sicurezza nella manutenzione delle sottostazioni.
6. Feedback dei clienti: "I sezionatori Usune hanno migliorato significativamente la sicurezza e l'efficienza della sottostazione operazione. La loro qualità e stabilità sono eccezionali. Continueremo a scegliere Usune come nostro fornitore preferito."

Principali parametri tecnici

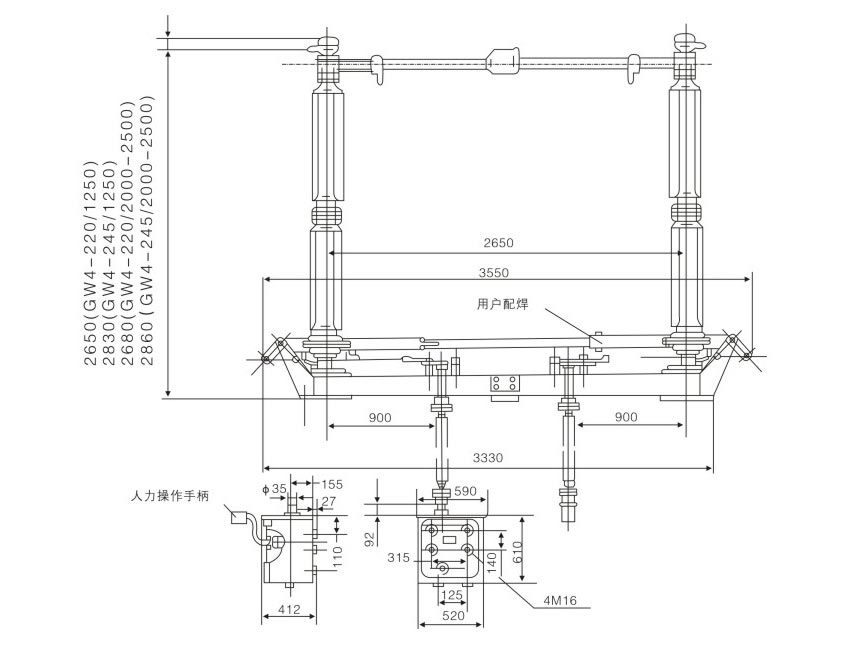

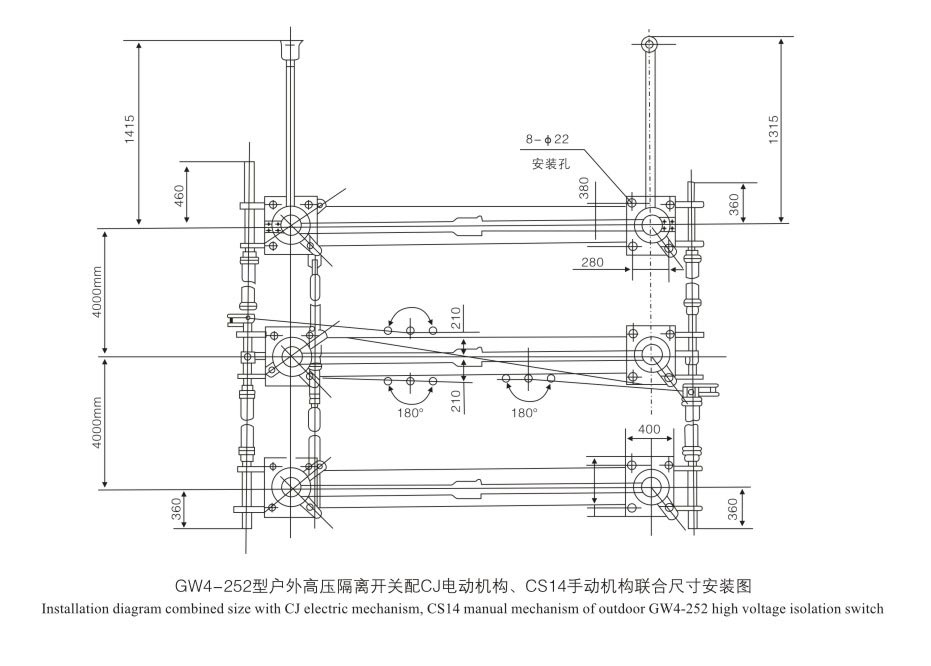

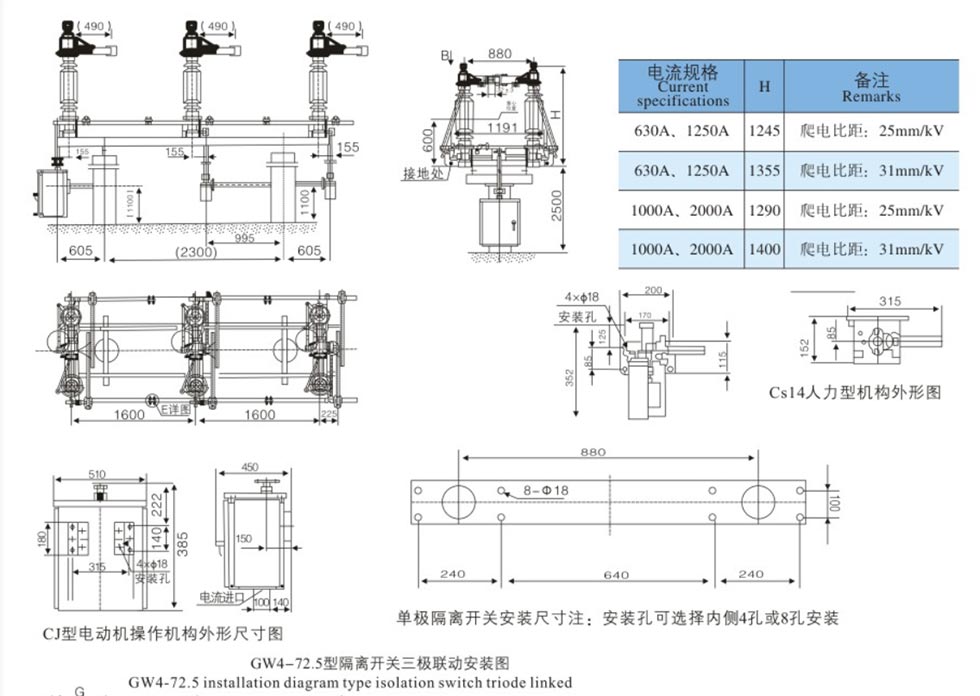

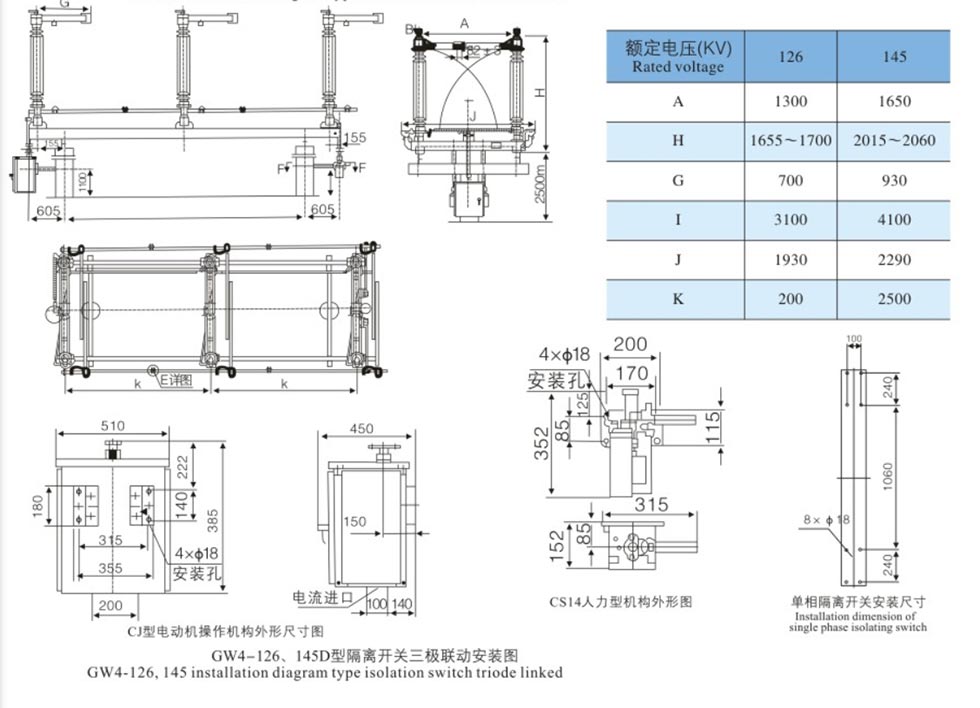

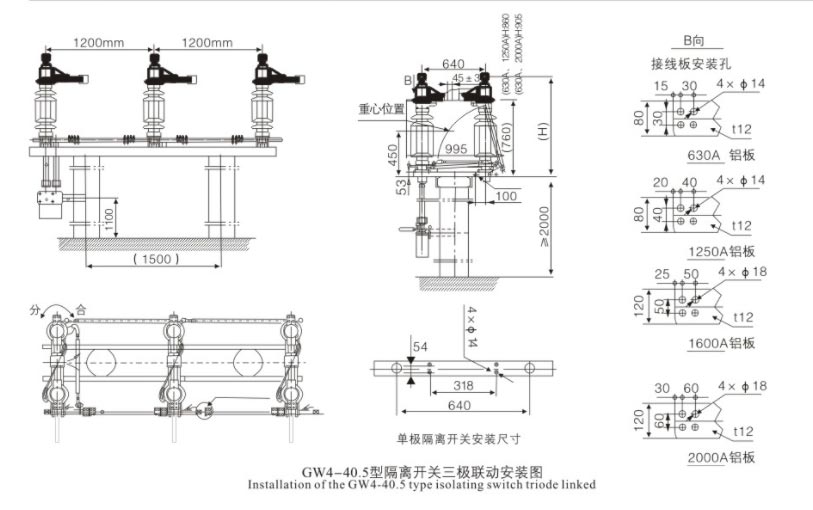

Dimensioni esterne

Riferimento al progetto

Progetto di lancio di un razzo Cas-spazio

Rapporto di prova

Domande frequenti

Q1: Il sezionatore isolatore serie GW4 da 110 kV 126 kV può interrompere la corrente di carico o la corrente di cortocircuito?

R: No. Gli isolatori con sezionatore da 110 kv 126 kv sono progettati solo per la commutazione di circuiti in condizioni di assenza di carico con tensione. Devono essere utilizzati insieme agli interruttori automatici. Prima dell'operazione, il circuito deve essere scollegato utilizzando l'interruttore automatico per garantire la diseccitazione prima di azionare il sezionatore.

Q2: Per quali condizioni ambientali è adatto questo prodotto?

R: Può funzionare stabilmente nei seguenti ambienti: temperatura ambiente da -30℃ a +40℃; altitudine ≤2000m (superiore i modelli di altitudine possono essere personalizzati su richiesta); livello di inquinamento da generale a moderato a intenso (sono disponibili modelli resistenti all'inquinamento); velocità del vento ≤35m/s; intensità sismica ≤8 gradi.

Conclusione

In qualità di produttore professionale di apparecchiature elettriche ad alta tensione, la serie GW4 110kv 126kv di Usune Electric Sezionatore isolatore Gli isolatori combinano design avanzato, materiali di alta qualità e produzione di precisione, rendendoli la scelta ideale per centrali elettriche, sottostazioni e grandi impianti industriali. Forniscono sicurezza, protezione dell'isolamento elettrico affidabile e duratura. Basato su un sistema di qualità completo e un campo maturo prestazioni, Usune è impegnata a supportare vari progetti di infrastrutture energetiche critiche in tutto il mondo.
