Sezionatore ad alta tensione

I sezionatori ad alta tensione Usune serie GW8 e GW13 per i sistemi di messa a terra del neutro del trasformatore sono ad alta tensione per esterni apparecchiature elettriche specificatamente progettate per i sistemi di messa a terra del punto neutro dei trasformatori. Adatto per CA 50 Hz/60 Hz sistemi, sono disponibili con specifiche di tensione di 40,5 kV, 72 kV e 110 kV. La loro funzione principale è quella di cambiare in modo sicuro lo stato di connessione del punto neutro del trasformatore in condizioni di assenza di carico, soddisfacendo i requisiti di sicurezza per l'alimentazione cambio della modalità operativa del sistema e manutenzione delle apparecchiature.

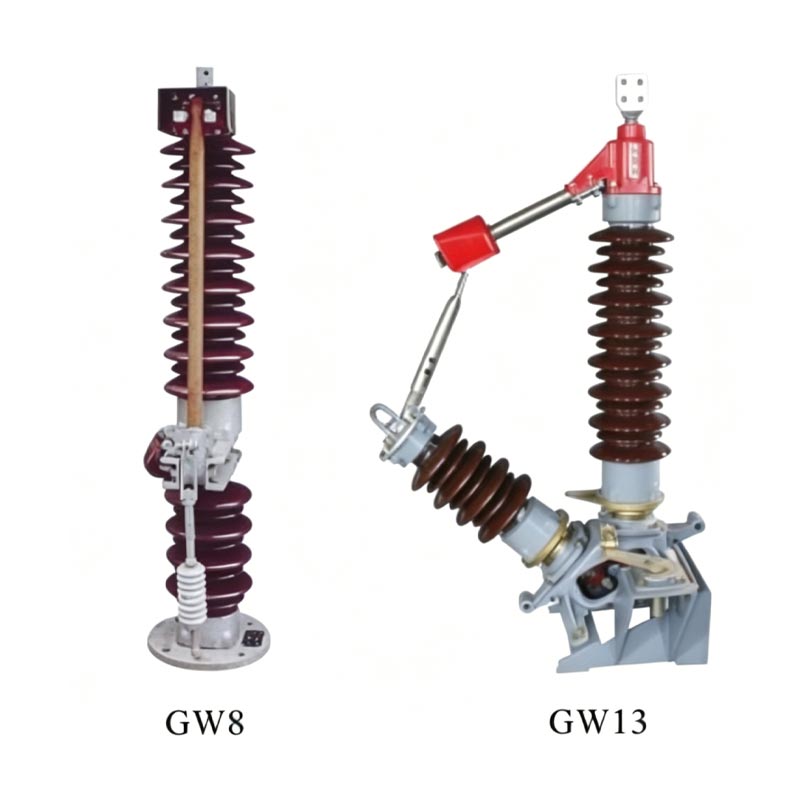

Modelli di prodotto e meccanismi operativi

1. Serie GW8: può essere dotata di un meccanismo di comando elettrico di tipo CJ o di un meccanismo di comando manuale di tipo CS8, adatto per scenari di messa a terra del punto neutro nelle sottostazioni convenzionali.

2. Serie GW13: può essere dotata di un comando elettrico di tipo CJ o di un comando manuale di tipo CS14 meccanismo, offrendo un funzionamento più flessibile e una maggiore affidabilità.

Struttura del prodotto

I sezionatori ad alta tensione serie GW8 e GW13 per i sistemi di messa a terra del neutro del trasformatore adottano un polo singolo struttura, composta principalmente da un corpo polare e da un meccanismo di manovra.

1. Corpo polare

Include una base, un isolatore, un braccio conduttivo, contatti, ecc. L'isolatore fornisce un'elettricità affidabile l'isolamento, il braccio conduttivo e i contatti formano il circuito conduttivo principale e la base garantisce stabilità installazione.

2. Meccanismo operativo

Fa ruotare il braccio conduttivo tramite un collegamento, realizzando l'azione di apertura e chiusura del sezionatore interruttore. Il posizionamento preciso e il funzionamento stabile garantiscono una disconnessione chiara e affidabile dopo l'apertura.

Caratteristiche e vantaggi del prodotto

1. Prestazioni elevate di sicurezza

Utilizza materiali isolanti di alta qualità e design dei contatti di precisione, con eccellente resistenza all'isolamento e prestazioni di estinzione dell'arco, garantendo una commutazione sicura a vuoto.

2. Funzionamento flessibile

Supporta sia la modalità di funzionamento elettrica che quella manuale, adattandosi al controllo automatico e al funzionamento manuale in loco esigenze di scenari diversi.

3. Forte adattabilità ambientale

Progettato specificamente per uso esterno, resistente alle alte e basse temperature, umidità, corrosione e inquinamento, adatto a vari ambienti esterni difficili.

4. Funzionamento stabile e affidabile

La rigorosa selezione dei materiali e il controllo del processo, abbinati a un sistema completo di gestione della qualità, si traducono in a basso tasso di guasto e funzionamento stabile a lungo termine.

5. Struttura semplice e manutenzione conveniente

Struttura compatta, facilità di installazione e manutenzione, riducendo efficacemente il funzionamento e la manutenzione successivi costi.

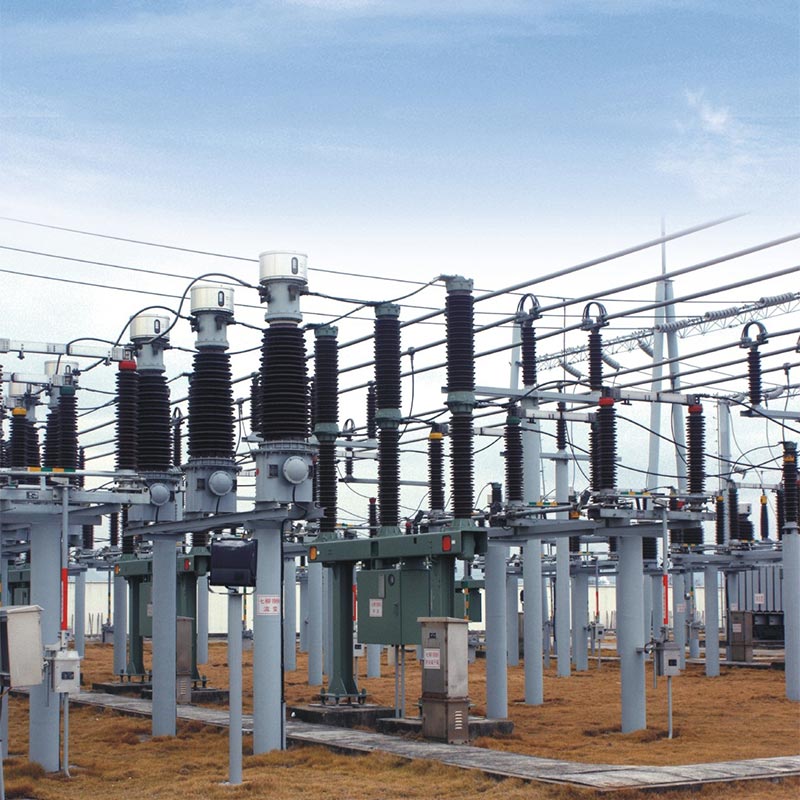

Caso di applicazione

Caso 1: Sottostazione urbana da 220 kV nella Cina orientale

Una sottostazione centrale urbana da 220 kV nella Cina orientale utilizza il sezionatore ad alta tensione Usune GW8-110 kV per trasformatore Sistema di messa a terra del neutro per il trasformatore principale. Questa sottostazione è responsabile dell'alimentazione elettrica della città centro, che richiede affidabilità e sicurezza estremamente elevate delle apparecchiature. Dalla sua messa in servizio nel 2022, l'attrezzatura ha completato con successo migliaia di operazioni di commutazione del punto neutro. Durante la manutenzione annuale e la rete le regolazioni della modalità operativa, il funzionamento flessibile e le prestazioni affidabili dei contatti hanno effettivamente garantito il sicurezza personale del personale di manutenzione e funzionamento stabile della rete elettrica.

Caso di studio 2: sottostazione del parco eolico nord-ovest

Una grande sottostazione di un parco eolico nella Cina nordoccidentale ha scelto i sezionatori ad alta tensione Usune GW13-72kV per il sistema di messa a terra del neutro del trasformatore. La regione ha condizioni naturali difficili, con grandi differenze di temperatura e forti venti e tempeste di sabbia e alta quota. I prodotti della serie GW13, con la loro eccellente adattabilità all'esterno e alla corrosione resistenza, funzionano stabilmente da oltre tre anni, collaborando efficacemente con il trasformatore del parco eolico sistema di protezione della messa a terra del punto neutro per garantire il funzionamento sicuro e stabile della produzione di energia eolica sistema e la connessione regolare dell’elettricità alla rete.

Principali parametri tecnici

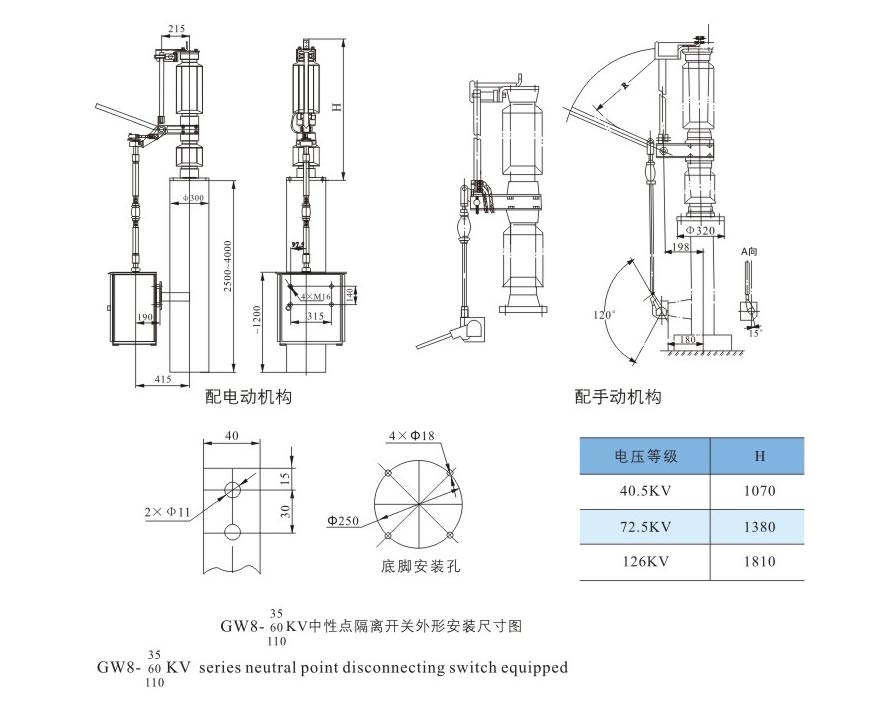

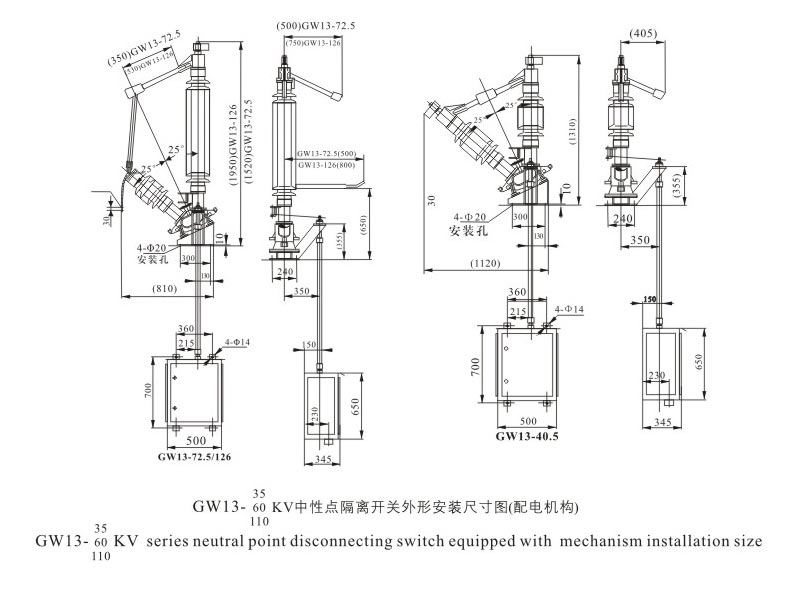

Dimensioni esterne

Riferimento al progetto

Progetto di lancio di un razzo Cas-spazio

Rapporto di prova

Domande frequenti

D1: Quali sono le principali differenze tra i sezionatori del punto neutro serie Usune GW8 e GW13?

R: La differenza fondamentale risiede nel meccanismo operativo corrispondente e in alcuni progetti strutturali. La serie GW8 lo è dotato di meccanismo elettrico tipo CJ o meccanismo manuale tipo CS8; la serie GW13 è dotata di a Meccanismo elettrico di tipo CJ o meccanismo manuale di tipo CS14. Strutturalmente presenta un contatto rotante ottimizzato design, che offre capacità autopulenti migliorate e una migliore idoneità agli ambienti esterni difficili.

Q2: I sezionatori di messa a terra neutri Usune possono essere utilizzati in aree ad alta quota e ad alta temperatura?

R: Sì. Questa serie è progettata specificamente per uso esterno, con forte adattabilità ambientale. Può funzionare normalmente ad altitudini ≤1000 m (altitudini superiori possono essere personalizzate) e a temperature comprese tra -40 ℃ e +40 ℃. Esso possiede un'eccellente resistenza all'umidità, resistenza all'inquinamento e resistenza alla corrosione. Speciale anticorrosivo e trattamenti antigelo possono essere forniti in base alle esigenze dell'utente.

Conclusione

I trasformatori Usune serie GW8 e GW13 (disconnessione ad alta tensione per sistema di messa a terra del neutro del trasformatore) sono prodotti di alta qualità che integrano tecnologia avanzata, qualità affidabile e prestazioni eccellenti. Come a produttore e fornitore professionale in Cina, Usune aderisce sempre prima ai principi di qualità e il cliente in primo luogo, fornendo soluzioni di apparecchiature elettriche ad alta tensione sicure, affidabili ed efficienti a livello globale clienti del sistema energetico. Tra questi, i prodotti sezionatori con messa a terra del punto neutro si sono diffusi riconoscimento e fiducia da parte dei clienti del settore energetico grazie alla loro ricca esperienza applicativa pratica e servizio post-vendita completo.
