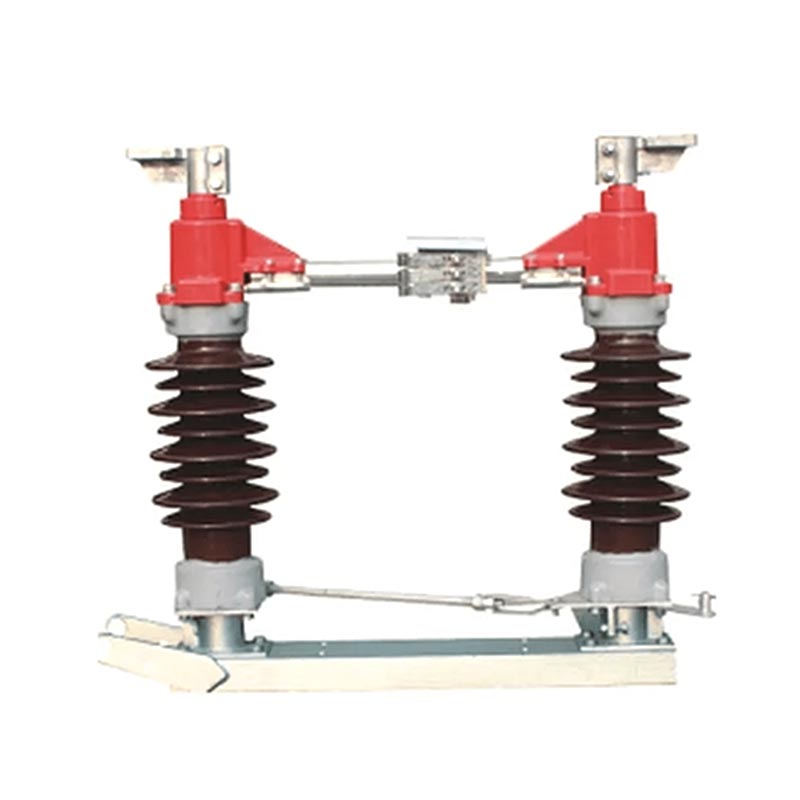

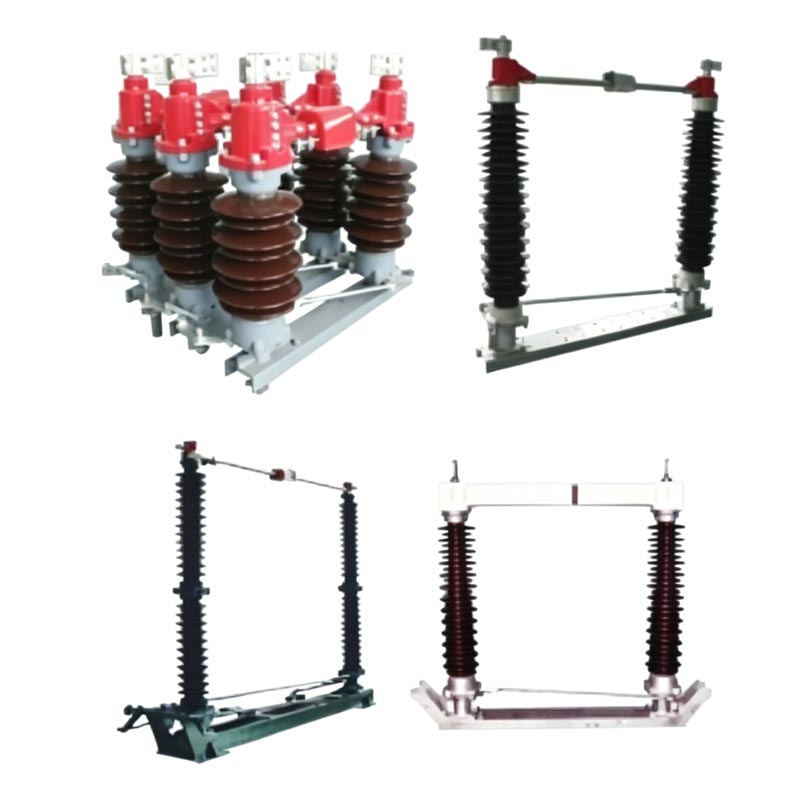

Interruttore di isolamento da esterno manuale motorizzato

L'interruttore di isolamento esterno manuale motorizzato è un prodotto principale di Usune, progettato specificamente per l'aria condizionata esterna circuiti con una frequenza nominale di 50 Hz e una tensione nominale di 35 kV~170 kV. È un pezzo fondamentale dell'attrezzatura per garantendo il funzionamento sicuro e stabile dei sistemi di alimentazione e può anche fungere da unità di base per questa serie di prodotti derivati. I prodotti sono fabbricati in stretta conformità con la norma IEC 62271-102 "AC ad alta tensione sezionatori e sezionatori di terra" e IEC 60694 "Condizioni tecniche generali per i quadri di alta tensione e dispositivi di controllo", garantendo competenza professionale e affidabilità del prodotto.

Caratterizzato da una struttura di commutazione rotante orizzontale, questo interruttore vanta elevati livelli di isolamento, forte inquinamento resistenza, prestazione meccanica stabile e installazione e manutenzione convenienti. Supporta sia manuale che funzionamento elettrico e può essere configurato con un interruttore di messa a terra secondo necessità. È adattabile agli ambienti esterni difficili ambienti quali alta quota, basse temperature e forte inquinamento. In qualità di fornitore affidabile, Usune rigorosamente aderisce agli standard internazionali e controlla rigorosamente la qualità del prodotto per fornire ai clienti alta qualità, sezionatori sicuri e durevoli.

Scenari applicativi principali

L'interruttore di isolamento motorizzato manuale per esterni è ampiamente utilizzato nei sistemi di trasmissione e distribuzione di energia esterna nelle reti elettriche, nelle imprese industriali e minerarie, nell'edilizia urbana e nella generazione di nuova energia. Lo è adatto per applicazioni che richiedono frequenti isolamento dell'alimentazione e manutenzione della sicurezza ed è particolarmente adatto per ambienti esterni difficili, garantendo efficacemente la continuità e la sicurezza dell'alimentazione elettrica.

Parametri principali del prodotto

Il prodotto vanta eccellenti prestazioni tecniche e copre una varietà di specifiche. I suoi parametri principali sono come segue:
- Tensione nominale: 35kV~170kV
- Corrente nominale: 630 A ~ 2500 A
- Corrente nominale di tenuta di breve durata: 20 kA/s~50 kA/s
- Corrente di tenuta di picco nominale: 50 kA ~ 125 kA
- Resistenza del circuito principale: ≤125μΩ (varia a seconda del modello)
- Tensione di resistenza alla frequenza di alimentazione di un minuto: 80 kV ~ 200 kV
- Tensione di resistenza all'impulso di fulmine: 115 kV~860 kV (varia in base al modello e all'interruttore di messa a terra)
- Meccanismo di funzionamento: Manuale (serie CS11, CS17D, CS14G) o Elettrico (tipo CJ2)

Struttura principale del prodotto

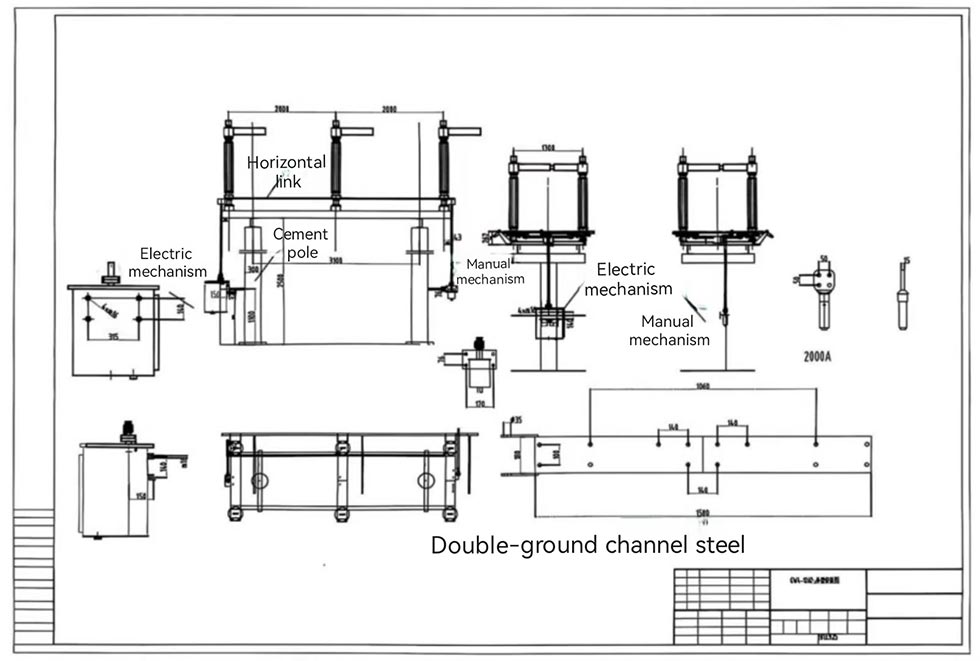

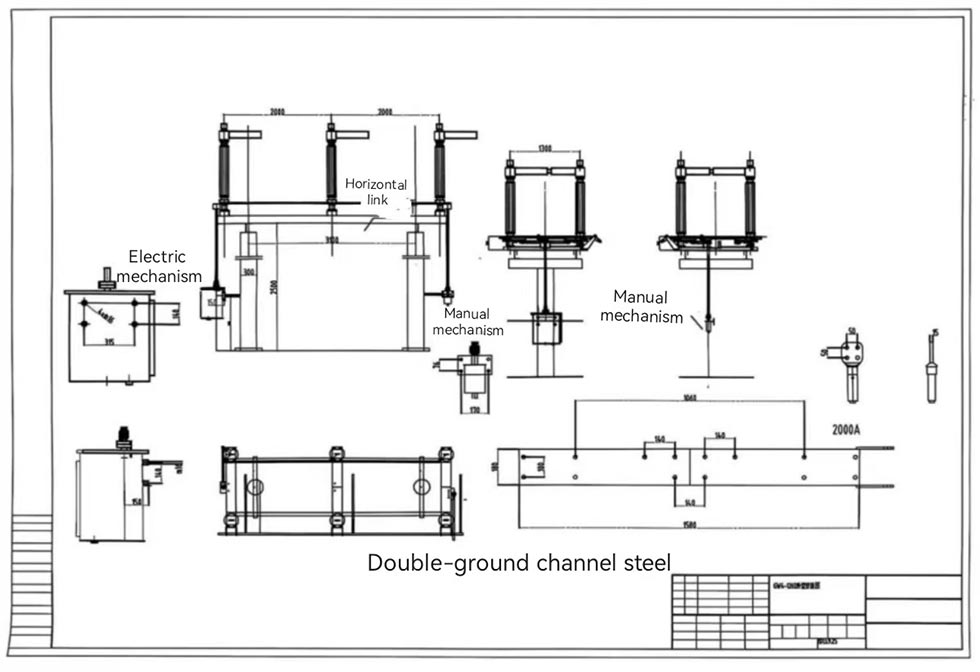

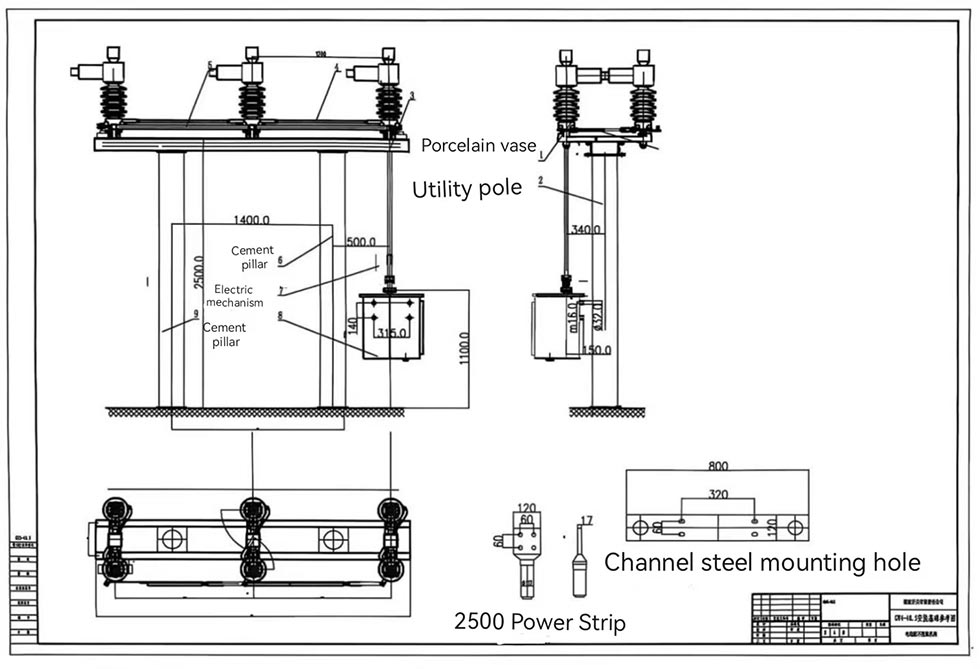

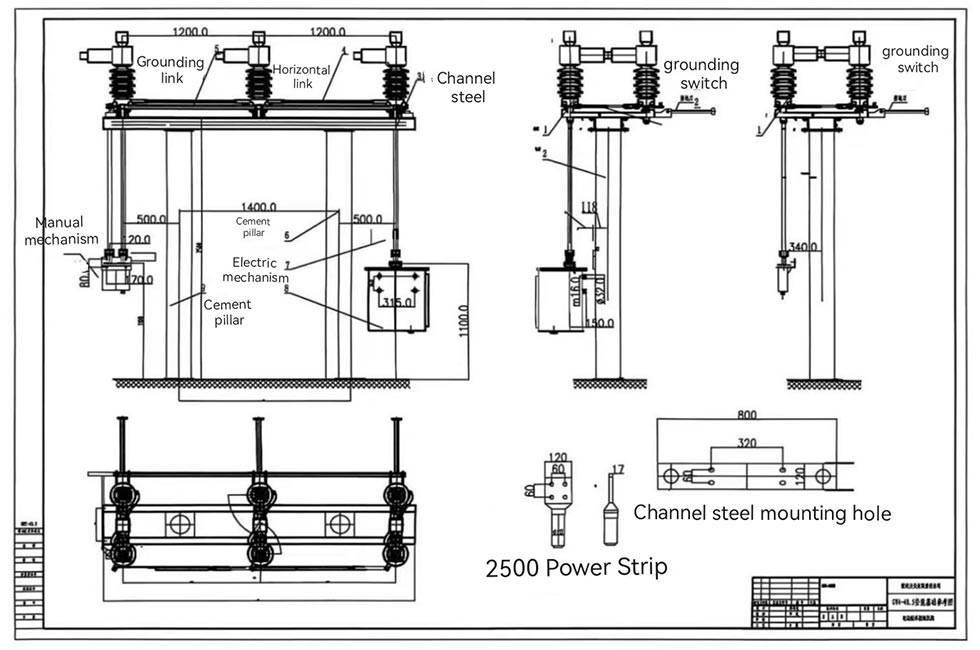

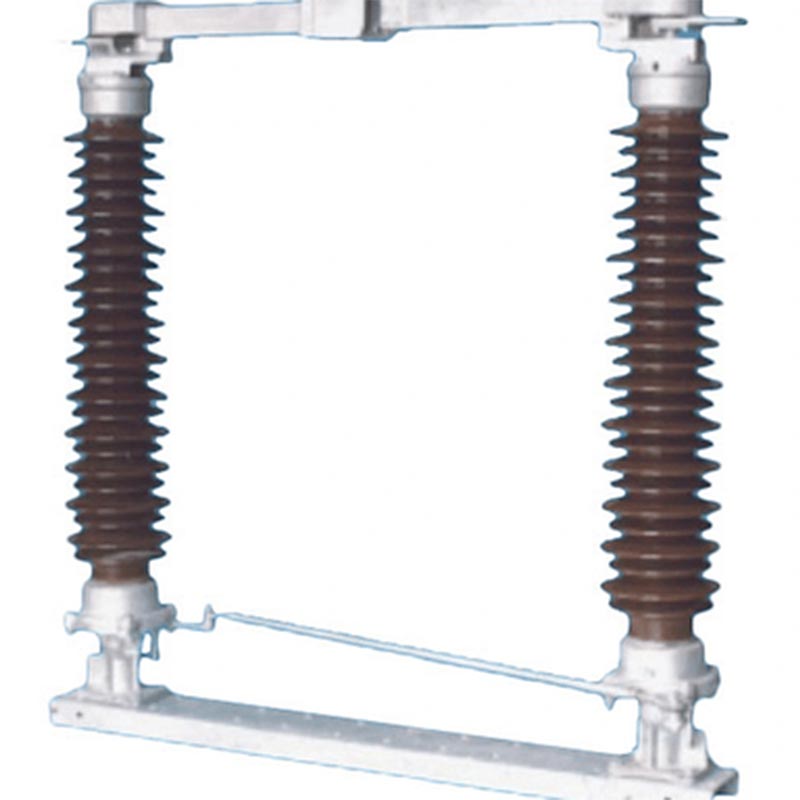

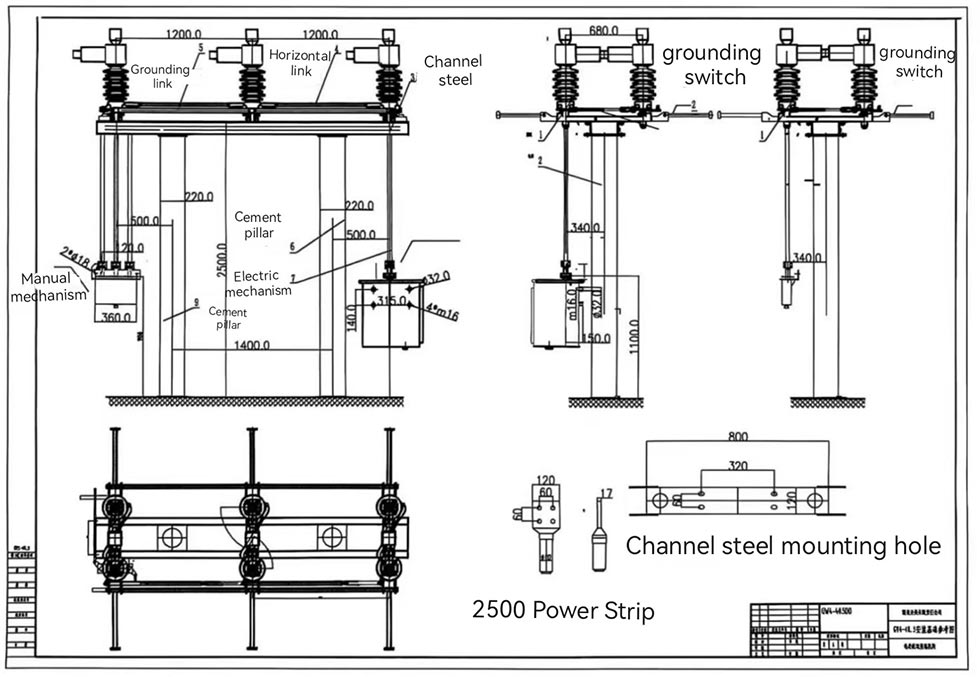

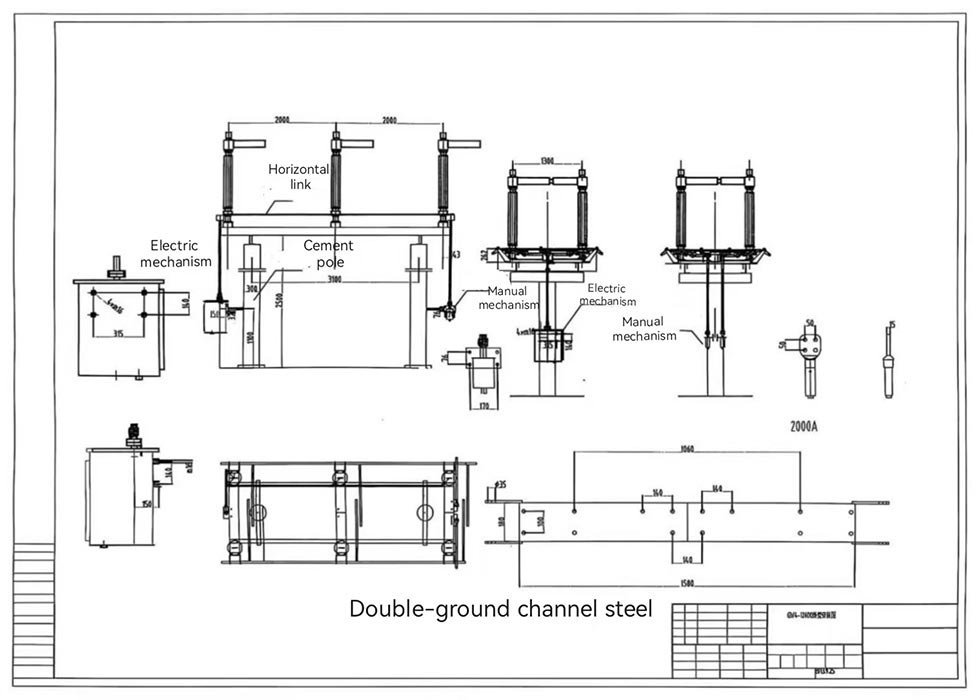

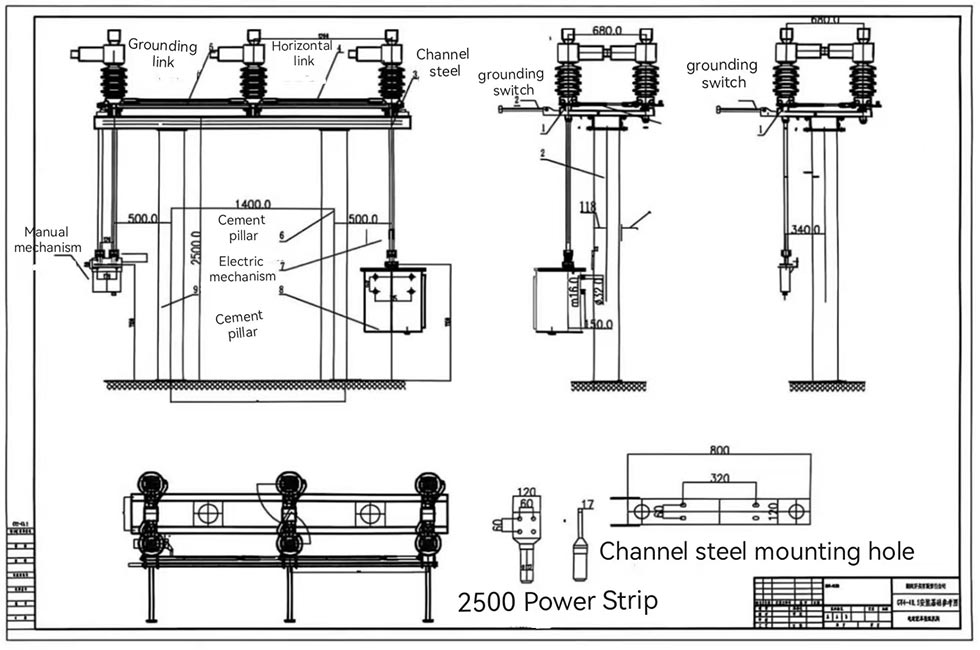

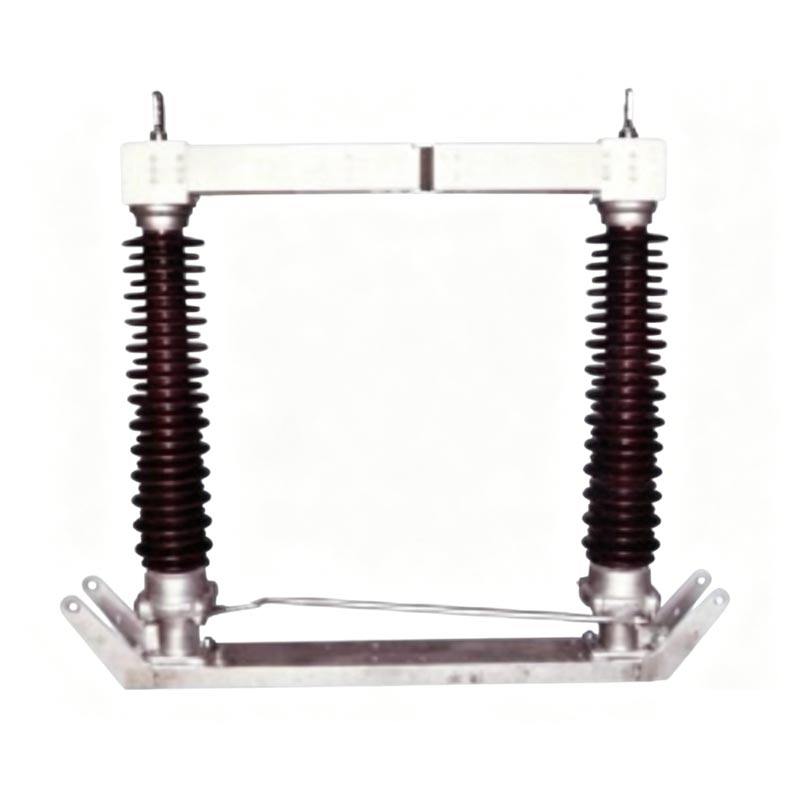

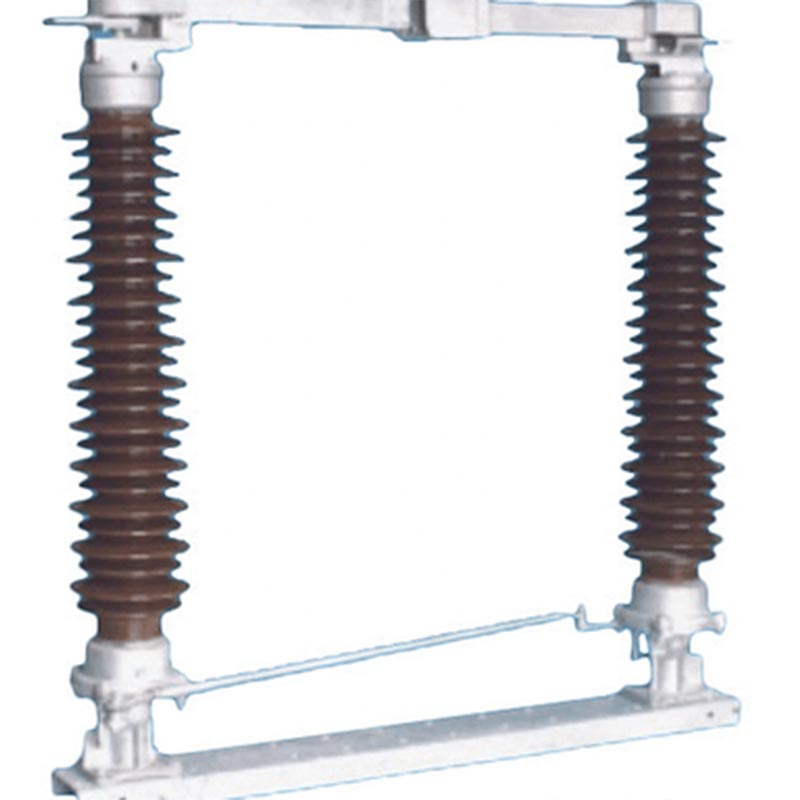

L'interruttore di isolamento per esterni manuale motorizzato utilizza una struttura di handshake a doppio montante. Ogni fase è costituita da una base, isolatori postali, terminali di uscita e contatti. I due isolatori posteriori sono montati parallelamente tra loro sedi dei cuscinetti su entrambe le estremità della base e perpendicolari alla base. La parte conduttiva principale ruota approssimativamente 90° con i post isolatori. Il contatto centrale è dotato di una struttura rotante autopulente, che rimuove la polvere e sporco dal contatto durante l'apertura e la chiusura, garantendo un contatto affidabile. Le parti rotanti adottano un sigillato, design esente da manutenzione e i componenti della trasmissione utilizzano perni in acciaio inossidabile e molibdeno boccole in nylon contenenti bisolfuro, resistenti alla corrosione e antiruggine.

Caratteristiche principali del prodotto

1. Alta affidabilità

Le dita di contatto utilizzano un nuovo tipo di materiale ad alta resistenza, alta conduttività ed elevata elasticità. Fanno affidamento su la propria elasticità per bloccare i contatti, evitando guasti ai contatti causati dalla corrosione della molla e dalla ricottura termica. Questa struttura componente conduttiva ha ottenuto un brevetto per modello di utilità nazionale.

2. Adattabilità ad ambienti difficili

Adattabile ad altitudini ≤2000 m, temperature ambiente da -40℃ a +40℃, velocità del vento ≤34m/s e intensità sismica ≤8 gradi. La distanza superficiale soddisfa i requisiti di Classe III o IV di GB/T5582. Forte resistenza all'inquinamento e glassa (spessore del ghiaccio ≤10mm).

3. Doppia modalità operativa

Supporta sia il funzionamento manuale che quello elettrico, selezionabili secondo necessità. Il meccanismo manuale è facile da usare, mentre il meccanismo elettrico (tipo CJ2) è azionato da un motore CA tramite un riduttore, offrendo alta efficienza e prestazioni di risparmio di manodopera.

4. Interblocco di sicurezza

Se dotato di un interruttore di messa a terra, il circuito conduttivo principale e l'interruttore di messa a terra sono affidabili interbloccati, garantendo che l'interruttore di messa a terra non possa chiudersi quando il circuito principale è chiuso e viceversa, impedendone il funzionamento accidentale.

5. Installazione e manutenzione convenienti

Le bielle fase-fase e verticali adottano una struttura di bloccaggio, eliminando la necessità di perni e saldatura, con conseguente elevata efficienza di installazione. Le parti rotanti non richiedono manutenzione, semplificando la routine ispezioni e manutenzione, riducendo i costi operativi a lungo termine.

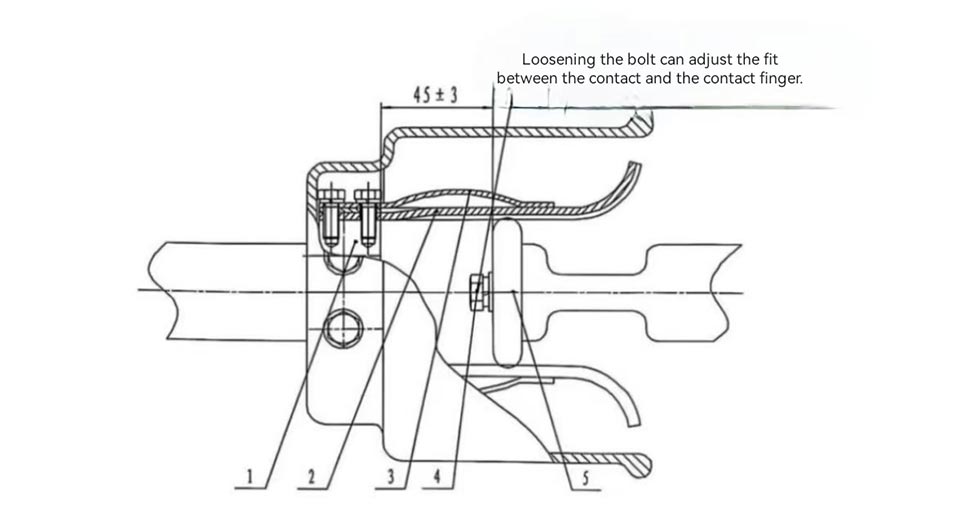

1. Base tattile con le dita
2. Tocco con le dita
3. Piastra di chiusura magnetica
4. Bullone
5. Contatto
Figura 2 Diagramma schematico dei punti di contatto elettrico dominanti

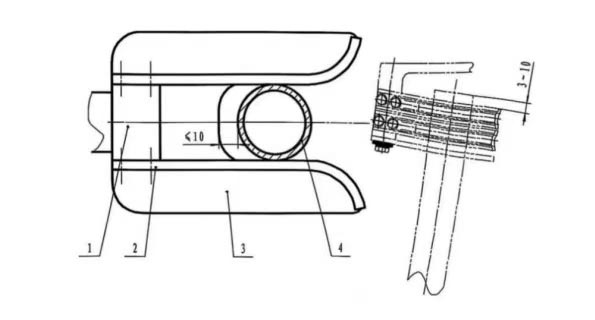

1. Testa di contatto statico del coltello rettificato
2. Dito di contatto
3. Piastra di posizionamento
4. Tubo del coltello rettificato
Figura 3 Rappresentazione schematica della posizione del tubo di terra e della piastra di posizionamento

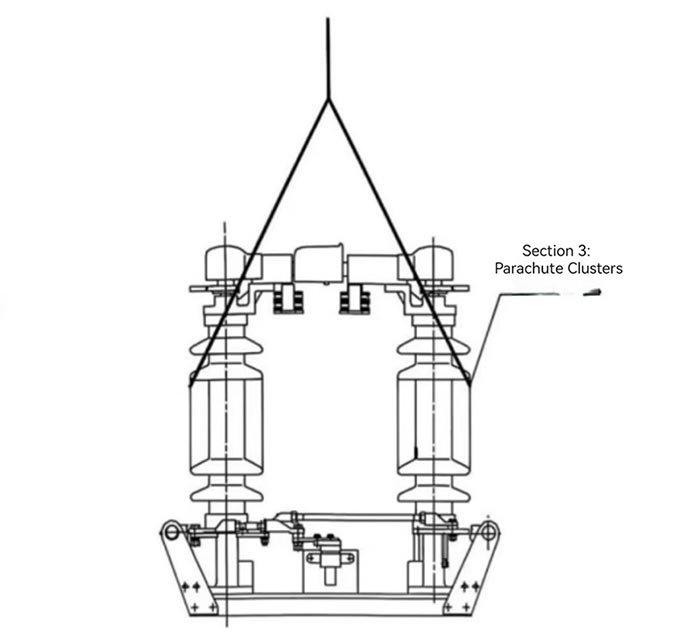

Figura 4 Diagramma di sollevamento

Riferimento al progetto

Progetto di lancio di un razzo Cas-spazio

Rapporto di prova

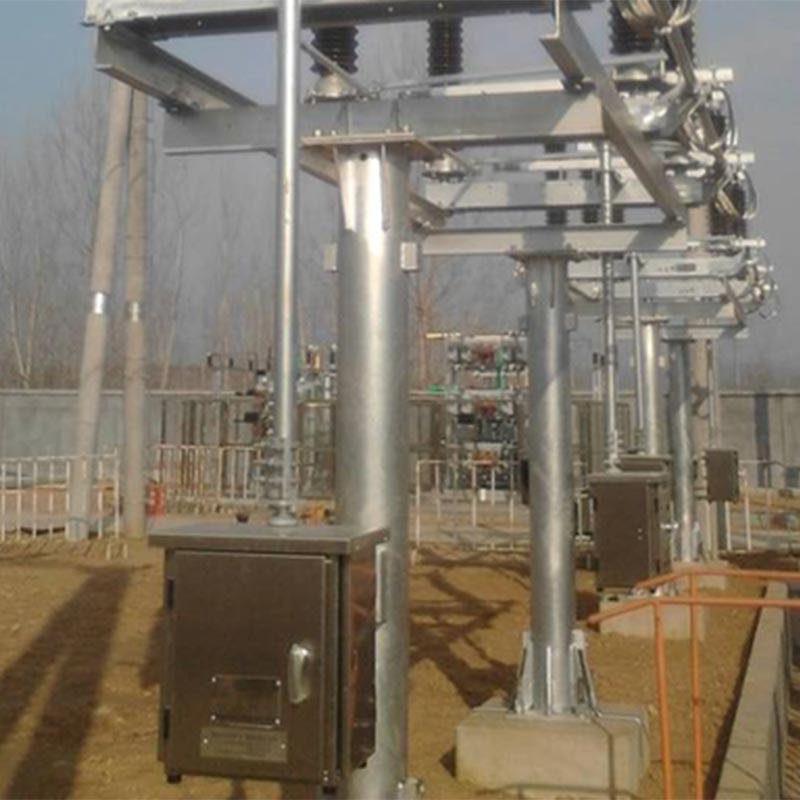

Caso applicativo nel mondo reale

Caso di studio: progetto di rete elettrica ad alta quota nella Cina occidentale

Una società di rete elettrica nella Cina occidentale sta intraprendendo un progetto di aggiornamento della linea di trasmissione da 110 kV. Situato ad un altitudine di 1800 m, il progetto sperimenta una temperatura media annuale compresa tra -15 ℃ e 25 ℃, frequenti forti venti e abbondanti nevicate in inverno. Il progetto ha selezionato i sezionatori Usune GW4(A)-126(D)(W)/1250 (dotati di comandi elettrici e interruttori di messa a terra). Negli ultimi tre anni, il prodotto ha dimostrato eccellente adattabilità ambientale, senza danni all'isolante o surriscaldamento dei contatti. Apertura e chiusura le operazioni sono fluide e può funzionare normalmente anche con 8 mm di accumulo di ghiaccio in inverno, garantendo funzionamento stabile della rete elettrica. In qualità di produttore, Usune ha fornito indicazioni regolari sull'installazione in loco servizi di manutenzione per il progetto, guadagnando elogi da parte del cliente.

Domande frequenti

Q1: Cosa devo fare se la coppia di manovra manuale del sezionatore esterno Usune aumenta durante l'uso?

A1: Il motivo principale dell'aumento della coppia operativa manuale è che l'olio lubrificante nelle parti rotanti il sistema di trasmissione si è seccato, è sporco o i perni dell'albero sono arrugginiti, con conseguente aumento della trasmissione resistenza. Soluzione: innanzitutto interrompere l'operazione. Dopo aver confermato che l'interruttore di isolamento è in posizione aperta e la linea ad alta tensione sia messa a terra, smontare le parti rotanti, pulire lo sporco e la ruggine accumulati e applicare un quantità adeguata di lubrificante. Se il problema persiste, contattare il servizio post-vendita Usune riparazione professionale. La fabbrica di Usune dispone di personale di riparazione professionale e pezzi di ricambio per fornire un supporto tempestivo.

Q2: L'interruttore di isolamento manuale per esterni motorizzato Usune può essere utilizzato in aree soggette a grave corrosione chimica? Se è così, quali precauzioni dovrebbero essere prese?

A2: Può essere utilizzato in aree con corrosione chimica da lieve a moderata. Precauzioni principali: 1. Informare il fornitore del livello di corrosione dell'ambiente al momento dell'ordine. Usune personalizzerà il trattamento anticorrosione (come l'immersione a caldo zincatura dei componenti in acciaio rinforzato e scelta di speciali isolanti anticorrosione); 2. Pulire regolarmente la superficie degli isolanti e delle parti conduttrici per rimuovere le sostanze corrosive; 3. Ridurre l'ispezione di routine ciclo, concentrandosi sul controllo della superficie di contatto e delle condizioni dell'isolante e sulla sostituzione tempestiva delle parti danneggiate. Per zone con forte corrosione chimica, consultare l'ufficio tecnico Usune per soluzioni personalizzate.

Fornitura del prodotto e servizio post-vendita

Ogni interruttore di isolamento Usune da esterno manuale motorizzato è dotato di accessori di installazione completi e di meccanismo di comando ordinato dal cliente, insieme al certificato del prodotto, manuale di installazione e funzionamento, ed elenco degli accessori. In qualità di fornitore radicato in Cina, Usune dispone di un sistema completo di produzione e post-vendita: la fabbrica ha un rigoroso processo di controllo qualità per garantire che ogni prodotto sia qualificato prima di lasciare il fabbrica; il team di assistenza post-vendita fornisce guida all'installazione in loco, debug, manutenzione e altro servizi, rispondendo alle esigenze dei clienti 24 ore al giorno e si impegna a fornire prodotti di alta qualità e servizio attento ai clienti in patria e all'estero, costruendo rapporti di cooperazione stabili e a lungo termine.
