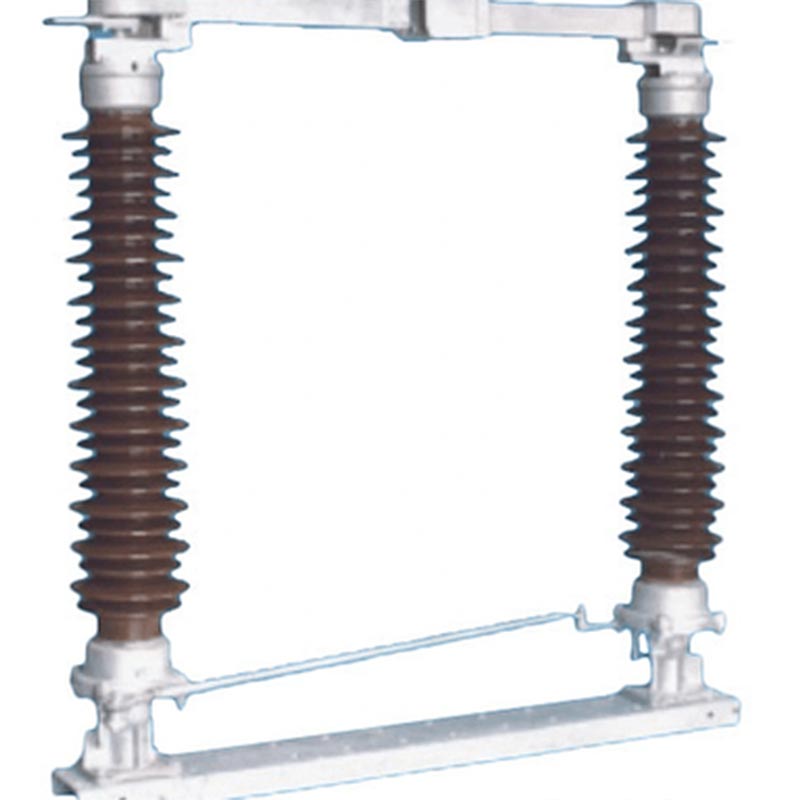

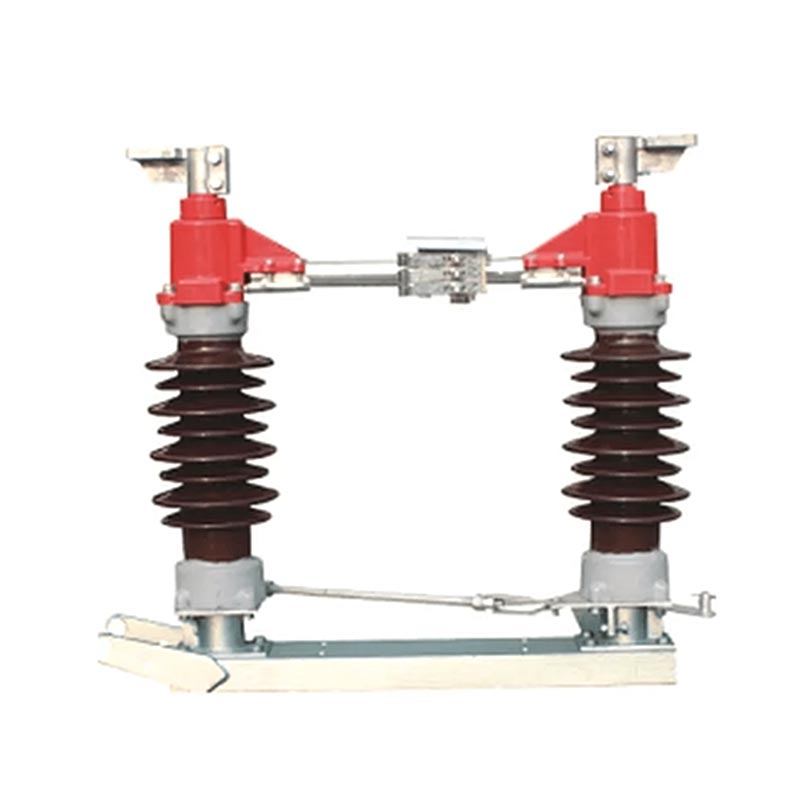

Sezionatore della sottostazione esterna

L'interruttore sezionatore per sottostazione esterna della serie Usune GW4 è un prodotto principale sviluppato in modo indipendente e prodotto da Usune. È adatto per circuiti CA con una frequenza nominale di 50 Hz e una tensione nominale da 35 kV a 170kV. Utilizzato principalmente per l'apertura e la chiusura dei circuiti a vuoto, costituisce una sicurezza indispensabile componente nei sistemi di trasmissione e distribuzione di energia. Può anche servire come unità di base per i prodotti derivati nella stessa serie, offrendo una forte espandibilità per soddisfare le diverse esigenze progettuali.

L'interruttore sezionatore della sottostazione esterna adotta una struttura di commutazione rotativa orizzontale, caratterizzata da stabilità prestazioni meccaniche, alto livello di isolamento, forte resistenza all'inquinamento e installazione conveniente manutenzione. Isola efficacemente gli alimentatori, garantisce la sicurezza della manutenzione delle apparecchiature elettriche e completa le operazioni di commutazione a vuoto, rendendolo adatto a vari ambienti esterni difficili come quelli alti altitudine, bassa temperatura e forte inquinamento.

Funzioni principali del prodotto

1. Isolamento elettrico: disconnette efficacemente l'apparecchiatura dalla rete elettrica, garantendo la sicurezza della manutenzione personale e attrezzature;
2. Capacità di carico a lungo termine: può trasportare stabilmente la corrente di carico nominale per periodi prolungati, garantendo alimentazione continua fornitura;
3. Commutazione a vuoto: completa la commutazione a vuoto di linee e trasformatori senza carico, nonché la commutazione di sbarre collettrici operazioni, rispondendo alle esigenze flessibili di adeguamento della rete elettrica;
4. Protezione di messa a terra: può essere configurato con un interruttore di messa a terra secondo necessità per ottenere una messa a terra affidabile del circuito, migliorando ulteriormente la sicurezza operativa.

Standard di conformità

Per garantire la qualità del prodotto e la sicurezza operativa, la serie Usune GW4 aderisce rigorosamente alle norme internazionali standard autorevoli, tra cui IEC 62271-102 "Sezionatori CA ad alta tensione e sezionatori di messa a terra" e IEC 60694 "Condizioni tecniche generali per apparecchiature di manovra e controllo ad alta tensione". La fabbrica implementa a rigoroso processo di controllo della qualità. Ogni prodotto viene sottoposto a test prestazionali completi prima di lasciare il mercato fabbrica per garantire che tutti i parametri soddisfino i requisiti standard.

Parametri tecnici del prodottoLa serie Usune GW4 comprende più modelli come GW4(A)-35(D)(W), GW4(A)-126(D)(W), e GW4(A)-170(D)(W), con correnti nominali da 630 A a 2500 A, adatti a diversi livelli di tensione e carico scenari. I parametri tecnici principali (indicatori chiave) sono i seguenti:

Inoltre, i prodotti sono dotati di meccanismi di comando manuali CS11, CS17D e CS14G e di comandi elettrici CJ2 meccanismi operativi. Le configurazioni degli interruttori ausiliari sono ottimizzate in base al tipo di meccanismo da garantire funzionamento flessibile e affidabile.

Struttura principale del prodotto

1. Alloggiamento del cuscinetto sigillato

Design a doppia tenuta, il gruppo albero è supportato da due cuscinetti a sfere radiali, che prevengono efficacemente il penetrazione di umidità, polvere e gas nocivi.

2. Dito di contatto ad azione automatica

Il contatto centrale utilizza un dito di contatto ad azione automatica, eliminando la necessità di una molla. Fa affidamento su se stesso elasticità per bloccare il contatto, garantendo un contatto stabile e riducendo i costi di manutenzione.

3. Struttura ad incastro

Il circuito conduttivo principale e l'interruttore di messa a terra sono dotati di un meccanismo di interblocco, garantendo che il l'interruttore di messa a terra non può chiudersi quando il circuito principale è chiuso e viceversa, impedendo malfunzionamenti.

4. Connessione flessibile

La connessione flessibile all'interno della base in uscita è saldamente fissata all'asta conduttiva e alla piastra terminale. Senza olio i cuscinetti autolubrificanti garantiscono una rotazione regolare e prolungano la durata.

Caratteristiche principali

1. Design professionale + protezione brevettuale

Usune dispone di un team di ricerca e sviluppo professionale con molti anni di esperienza nella progettazione di apparecchiature elettriche ad alta tensione. Il La struttura dei componenti conduttivi della serie GW4 ha ottenuto un brevetto per modello di utilità nazionale. Il dito di contatto utilizza a nuovo materiale ad alta resistenza, alta conduttività ed elevata elasticità, evitando problemi come la corrosione della molla, diminuzione della forza di serraggio dovuta alla ricottura termica e maggiore resistenza di contatto.

2. Prestazioni mature + tecnologia affidabile

La serie GW4 è sul mercato da molti anni, con una tecnologia di produzione matura e prestazioni stabili. I componenti rotanti presentano un design esente da manutenzione e le parti di trasmissione utilizzano perni in acciaio inossidabile accoppiati con boccole in nylon contenenti bisolfuro di molibdeno. I componenti in acciaio sono sottoposti a zincatura a caldo per garantire la scorrevolezza funzionamento e prevenzione della ruggine a lungo termine.

3. Conformità agli standard + rigoroso controllo di qualità

In qualità di produttore professionale, Usune aderisce rigorosamente agli standard internazionali nel suo processo di produzione. Il La fabbrica vanta un sistema completo di controllo della qualità, che supervisiona l'intero processo dall'approvvigionamento delle materie prime all'assemblaggio e al collaudo del prodotto. I prodotti hanno superato numerosi test e certificazioni autorevoli e il loro le prestazioni sono ampiamente riconosciute nel settore.

4. Qualità affidabile + servizio completo

Usune dà priorità alla soddisfazione del cliente, fornendo consulenza prevendita completa, guida all'installazione e servizi di manutenzione post-vendita. I prodotti hanno una lunga durata e bassi costi di manutenzione e fabbrica fornisce un supporto post-vendita completo per rispondere alle preoccupazioni dei clienti.

Ambiente applicativo

L'interruttore sezionatore per sottostazione esterna della serie Usune GW4 è progettato per ambienti esterni difficili, espositivi forte adattabilità ambientale. Le condizioni operative devono soddisfare i seguenti requisiti: altitudine non superiore 2000 metri; temperatura ambiente da -40℃ a +40℃; velocità del vento non superiore a 34 m/s; intensità sismica non superiore a 8 gradi; spessore della glassa non superiore a 10 mm; assenza di polvere pesante, corrosione chimica, forti vibrazioni e pericoli infiammabili/esplosivi; e una fondazione di installazione livellata. Se l'ambiente applicativo dell'utente supera il requisiti sopra indicati, è possibile negoziare una soluzione personalizzata con Usune.

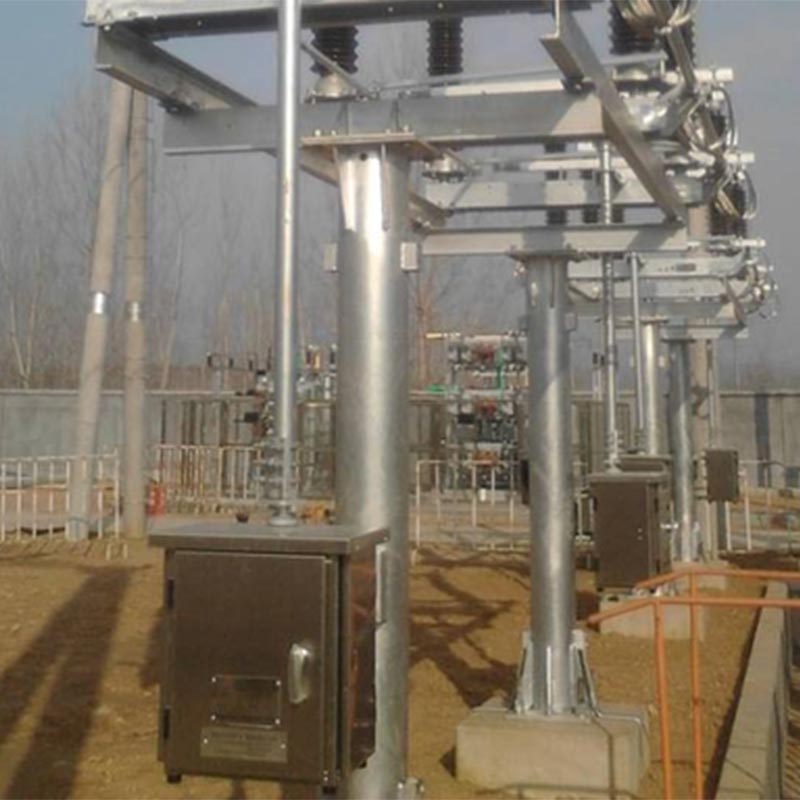

Caso applicativo nel mondo reale

Nome del progetto: Progetto di ristrutturazione della sottostazione esterna da 110 kV nel nord della Cina

Contesto del progetto: questa sottostazione si trova in una città della Cina settentrionale, dove si verificano inverni rigidi (minimo temperatura -35℃) e frequenti forti venti. Il sezionatore originale soffriva di scarsa temperatura bassa resistenza, funzionamento instabile e costi di manutenzione elevati. Dopo un confronto approfondito, il team di progetto ha selezionato l'interruttore sezionatore per sottostazione esterna Usune GW4-126(D)(W)/1250. Usune ha fornito un prodotto completo suite e servizi di guida all'installazione.

Risultati dell'applicazione: Il prodotto ha funzionato stabilmente per 3 anni dopo la messa in servizio, dimostrandosi eccellente resistenza alle basse temperature e resistenza al vento. Le sue operazioni di apertura e chiusura sono flessibili e affidabili. Il la funzione di contatto autopulente previene efficacemente i guasti dei contatti causati dall'accumulo di polvere e neve, e il il design esente da manutenzione riduce il carico di lavoro di manutenzione giornaliero della sottostazione. Il proprietario del progetto altamente riconosce le prestazioni e il servizio post-vendita dei prodotti Usune e ha firmato una cooperazione a lungo termine accordo con Usune, designandolo quale produttore designato per i successivi progetti di rinnovamento delle sottostazioni.

Domande frequenti

Q1: Cosa devo fare se il sezionatore della serie Usune GW4 non si apre o si chiude correttamente durante l'uso?

A1: Innanzitutto, ispeziona visivamente se la biella è deformata, se il giunto è allentato e se il morsetto è allentato o scivola. Una biella deformata deve essere sostituita; devono essere giunti e morsetti allentati serrato con una chiave dinamometrica secondo la coppia specificata nel manuale (fare riferimento alla Tabella 5). Se il manuale La coppia di funzionamento aumenta in modo significativo, ciò potrebbe essere dovuto al lubrificante essiccato sulle parti rotanti o alla ruggine sulle parti rotanti perno dell'albero. Pulire e lubrificare le parti rotanti per garantire un funzionamento regolare.

Q2: Quali sono i cicli di manutenzione e i punti chiave dei sezionatori Usune serie GW4?

R2: Il prodotto è progettato per non richiedere manutenzione, ma per garantirlo si consigliano controlli e manutenzione regolari funzionamento stabile a lungo termine: una semplice ispezione in loco dovrebbe essere eseguita ogni 2 anni; quando fuori servizio, la manutenzione va effettuata ogni 5 anni oppure ogni 2000 interventi; una revisione importante dovrebbe essere eseguita ogni 10 anni o ogni 5000 operazioni. I punti chiave della manutenzione includono: controllo dell'integrità delle parti meccaniche e isolanti, misurando la resistenza del circuito conduttivo principale, controllando il serraggio dei bulloni e testando il stato di funzionamento degli interruttori ausiliari e dei componenti elettrici di interblocco.

Istruzioni per la fornitura e l'ordinazione del prodotto

1. Completezza della fornitura del prodotto: ogni sezionatore e interruttore di messa a terra della serie Usune GW4 spedito viene fornito con accessori di installazione e meccanismo di comando ordinati dall'utente, insieme al certificato del prodotto, manuale di installazione e funzionamento e elenco degli accessori per garantire un'installazione e un utilizzo senza intoppi.

2. Istruzioni per l'ordinazioneAl momento dell'ordine, specificare: modello del prodotto, nome, corrente nominale, tensione nominale, se a l'interruttore di messa a terra è configurato (messa a terra singola/doppia); tipo, modello e nome dell'operatore meccanismo; alimentazione e tensione nominale della serratura elettromagnetica (se presente); modello e tensione di controllo del comando elettrico (se presente). Se sono necessari documenti tecnici speciali o accessori di installazione, si prega di specificarlo al momento dell'ordine.

1. Base tattile con le dita
2. Tocco con le dita
3. Piastra di chiusura magnetica
4. Bullone
5. Contatto
Figura 2 Diagramma schematico dei punti di contatto elettrico dominanti

1. Testa di contatto statico del coltello rettificato
2. Dito di contatto
3. Piastra di posizionamento
4. Tubo del coltello rettificato
Figura 3 Rappresentazione schematica della posizione del tubo di terra e della piastra di posizionamento

Figura 4 Diagramma di sollevamento
