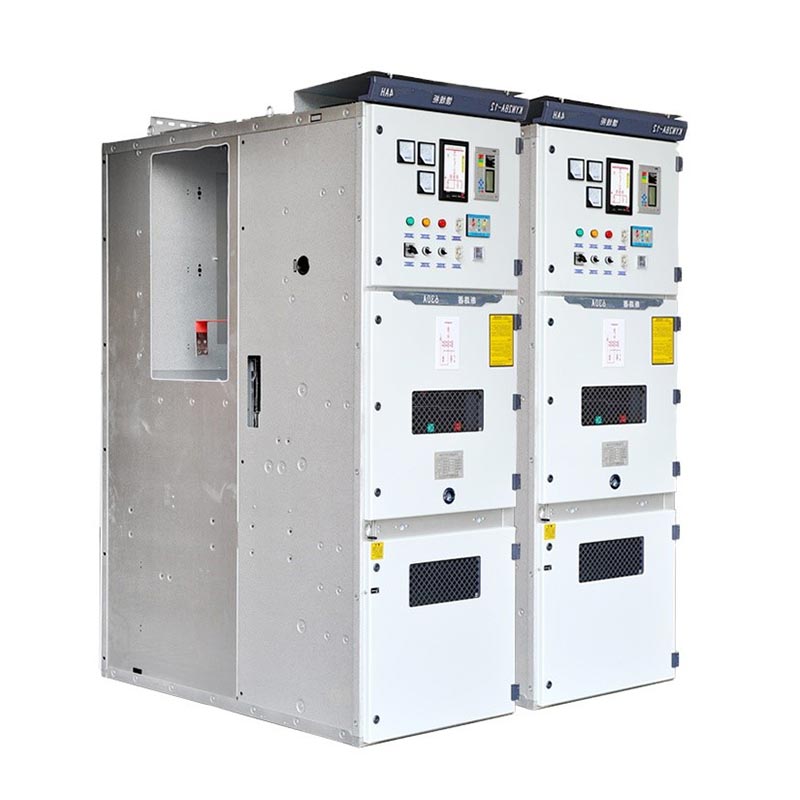

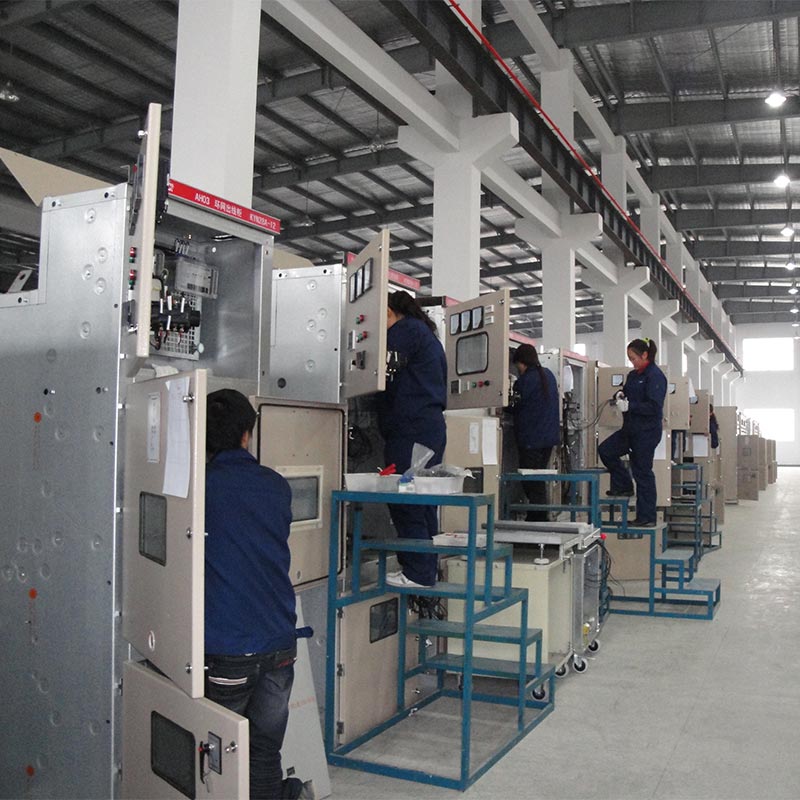

Il quadro Usune Kyn28 da 6 kV è un quadro metallico estraibile corazzato CA per interni, adatto per 3,6 kV~12 kV livelli di tensione, sistemi di alimentazione CA trifase 50/60 Hz ed è un dispositivo di controllo e protezione fondamentale nell'alimentazione processo di trasmissione e distribuzione. Sviluppato e prodotto in modo indipendente da Zhejiang Usune Electric, questo prodotto integra concetti di progettazione avanzati e processi di produzione maturi, bilanciando sicurezza, affidabilità e praticità. Soddisfa le esigenze di distribuzione dell'energia dei sistemi a sbarre singole e segmentati a sbarre singole, ottenendo risultati su larga scala applicazione nei settori energetico, metallurgico, chimico e delle costruzioni, contribuendo alla sicurezza e all'efficienza funzionamento dei sistemi energetici globali con prestazioni stabili.
Quadri di bassa tensione
Quadri di media tensione
| Parametro | Specifica |
| Tensione nominale | 6 kV (copertura 3,6 kV~12 kV) |
| Frequenza nominale | 50Hz/60Hz |
| Corrente nominale | 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A |
| Corrente di tenuta nominale di breve durata | 20kA~50kA (4s) |
| Corrente di tenuta di picco nominale | 50kA~125kA |
| Classe di protezione | IP4X |
| Norma esecutiva | IEC 60298, GB 3906 |
Il componente principale del quadro Kyn28 da 6 kV, l'interruttore sotto vuoto (compatibile con VS1, VD4, ecc.), è installato su un carrello mobile. Per la manutenzione ordinaria, i test o la sostituzione è sufficiente il carrello dell'interruttore rimosso per il funzionamento, senza la necessità di togliere tensione all'intero armadio, riducendo notevolmente i tempi di manutenzione e riducendo l’impatto delle interruzioni di corrente. Il carrello è universale e può essere rapidamente sostituito, migliorando il sistema efficienza operativa e di manutenzione.

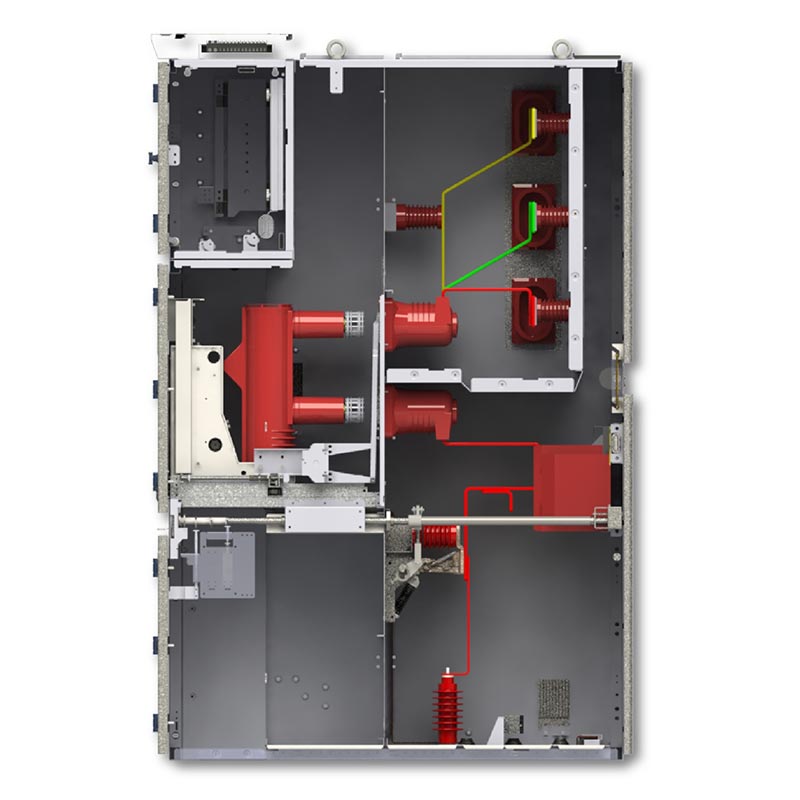

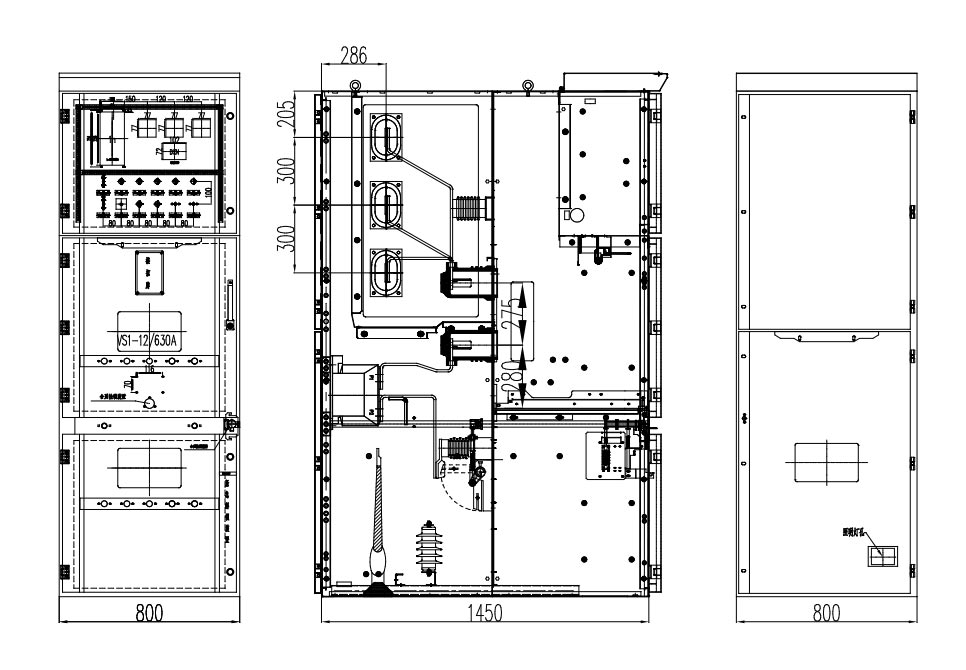

L'armadio Kyn28 Switchgear 6kV è diviso in quattro scomparti indipendenti da divisori metallici: un condotto sbarre scomparto interruttori, scomparto cavi e scomparto strumenti a bassa tensione. Ciascuno I componenti sotto tensione del compartimento sono completamente isolati, prevenendo efficacemente la diffusione di fase per fase e guasti da cortocircuito fase-terra, evitando guasti a cascata, riducendo il rischio di scosse elettriche durante manutenzione e il miglioramento della sicurezza operativa delle apparecchiature.
Dotato di un sistema di interblocco meccanico + elettrico a doppia prevenzione, che elimina eventuali malfunzionamenti fonte:
- Impedisce l'apertura o la chiusura accidentale degli interruttori automatici;
- Impedisce di spingere/rimuovere il carrello dell'interruttore sotto carico;
- Impedisce la chiusura dell'interruttore di terra mentre è eccitato;
- Previene l'eccitazione accidentale quando l'interruttore di terra è chiuso;
- Impedisce l'ingresso accidentale in un compartimento sotto tensione.
L'armadio ha una struttura compatta, risparmiando spazio di installazione. Il suo design modulare consente una combinazione flessibile ed espansione dei tipi di armadi per soddisfare le esigenze di espansione del sistema di distribuzione dell'energia. Si adatta facilmente a diverse architetture di sistema, come sistemi a sbarre singole e sistemi segmentati a sbarre singole, facilitando il futuro aggiornamenti e integrazione del sistema.
1. Temperatura ambiente: -10℃ ~ +40℃
2. Altitudine: ≤1000 m (sono disponibili progetti personalizzati per aree ad alta quota superiori a 1000 m)
3. Umidità dell'aria: umidità relativa media giornaliera ≤95%, umidità relativa media mensile ≤90% (senza condensa)
4. Ambiente circostante: assenza di gas corrosivi o esplosivi, assenza di grandi quantità di polvere e assenza di sostanze infiammabili o esplosive media
1. Sistemi ausiliari della centrale elettrica: utilizzati per ricevere, distribuire e proteggere l'energia della centrale, garantendo stabilità alimentazione delle apparecchiature ausiliarie del generatore;
2. Distribuzione dell'energia nelle imprese industriali e minerarie: adatta a scenari industriali ad alto carico come l'estrazione mineraria, metallurgia e industrie chimiche, soddisfacendo le esigenze di controllo dell'alimentazione e di protezione da sovraccarico/cortocircuito apparecchiature ad alta potenza;
3. Edifici commerciali e grattacieli: utilizzati nelle sottostazioni di grandi centri commerciali, edifici per uffici, hotel, ecc., ottenere una distribuzione sicura e una gestione raffinata del potere edilizio;
4. Sottostazioni pubbliche: in quanto apparecchiature principali per la distribuzione dell'energia a media tensione nelle sottostazioni urbane e industriali, garantire il funzionamento stabile della rete elettrica regionale.
Contesto del progetto: I quadri esistenti nell'officina del laminatoio del gruppo siderurgico erano vecchi e frequenti malfunzionamento, compromettendo il funzionamento continuo della linea di produzione. Media tensione ad alta affidabilità era necessaria la sostituzione del quadro.
Soluzione: sono state selezionate 28 unità di quadro Usune KYN28-6KV, compatibili con un sistema di distribuzione di energia a 10kV, con una corrente nominale di 1600A e una corrente ammissibile di breve durata di 31,5kA (4s), configurato con circuito a vuoto VS1 interruttori.
Risultati dell'implementazione: nei tre anni successivi alla messa in servizio, l'apparecchiatura ha funzionato senza alcun guasto. Il Il sistema di interblocco a cinque strati previene efficacemente il malfunzionamento e la struttura a compartimenti evita il diffusione dei difetti. La stabilità dell'alimentazione elettrica della linea di produzione del laminatoio è migliorata del 99,9%, riducendosi perdite annuali per tempi di inattività di oltre 5 milioni di yuan, guadagnando elogi da parte del cliente.
R: Rispetto ai tradizionali quadri fissi, il più grande vantaggio di Usune KYN28-6KV è il suo design rimovibile. Il carrello dell'interruttore può essere spostato in modo indipendente, eliminando la necessità di spegnere l'intero armadio durante l'operazione manutenzione, riducendo significativamente l’impatto delle interruzioni di corrente. Allo stesso tempo, la sua armatura metallica è compartimentata la struttura e il sistema di interblocco completo a cinque prove offrono una maggiore sicurezza. Il design modulare facilita espansione e integrazione del sistema, adattandosi alle complesse esigenze di distribuzione dell'energia e con conseguente riduzione complessiva costi di manutenzione del ciclo di vita.
R: Sì. Per ambienti ad alta quota >1000 m, Usune ottimizzerà la progettazione dell'isolamento e la selezione dei componenti. Per ambienti speciali come ambienti corrosivi, ad alta umidità e polverosi, soluzioni personalizzate come possono essere forniti rivestimenti anticorrosione, sigillatura migliorata e barriere antipolvere. Il ciclo produttivo per lo standard i prodotti personalizzati richiedono circa 15-20 giorni, a seconda della complessità della personalizzazione e della quantità dell'ordine.
R: In qualità di fabbrica di origine, Usune fornisce servizi per l'intero ciclo di vita: le prevendite includono la progettazione della soluzione e i parametri selezione e consulenza tecnica; il follow-up delle vendite include il monitoraggio dell'avanzamento della produzione e i test in fabbrica cooperazione; il servizio post-vendita include installazione e messa in servizio gratuite, formazione degli operatori, garanzia dell'attrezzatura di 1 anno, servizi di fornitura e manutenzione di pezzi di ricambio a vita e risposta globale 24 ore su 24 alle esigenze tecniche per garantire funzionamento stabile dell'attrezzatura.
