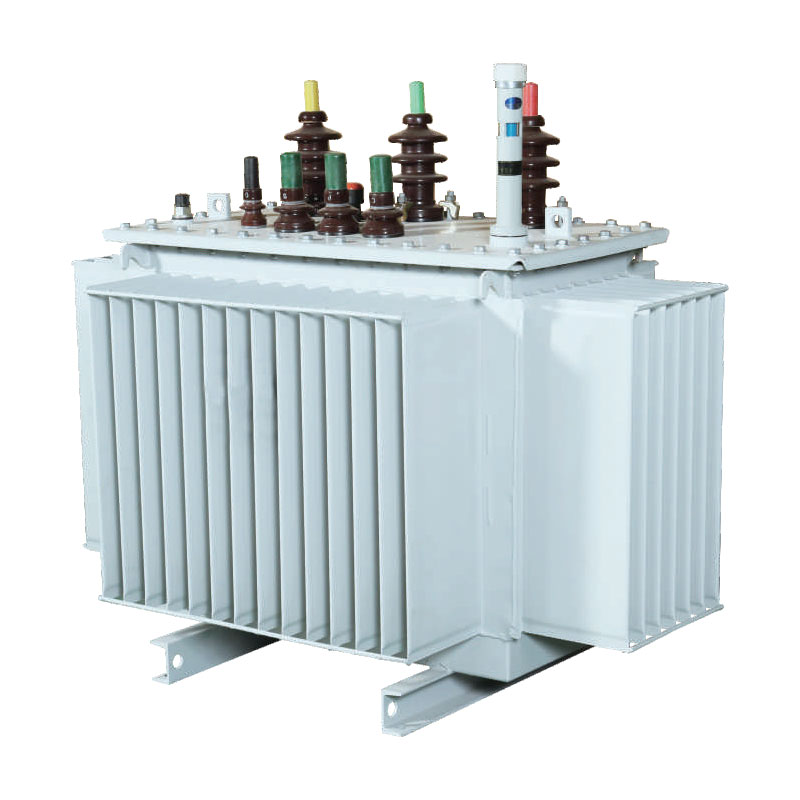

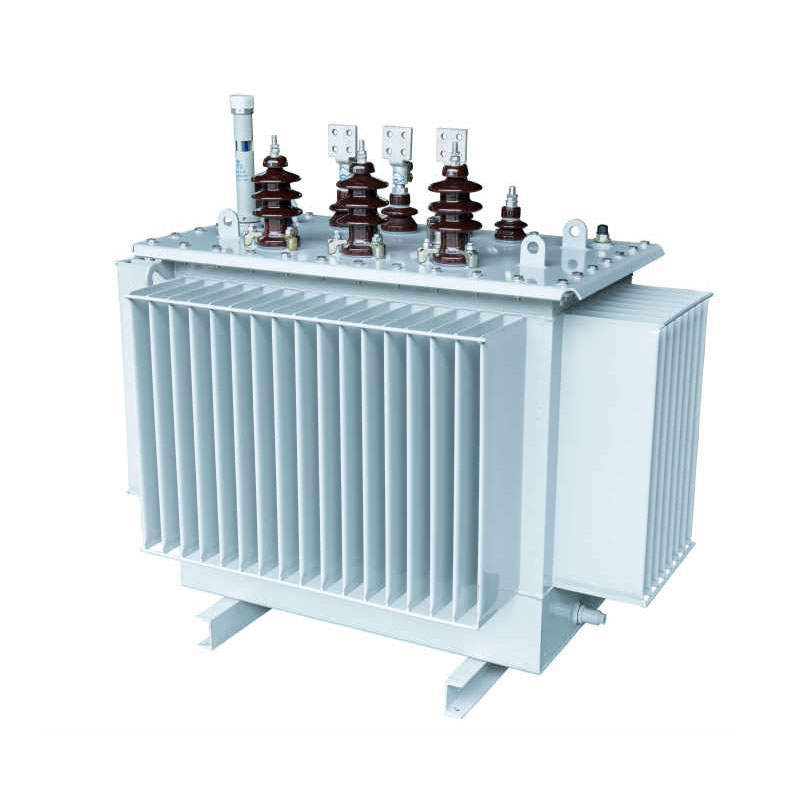

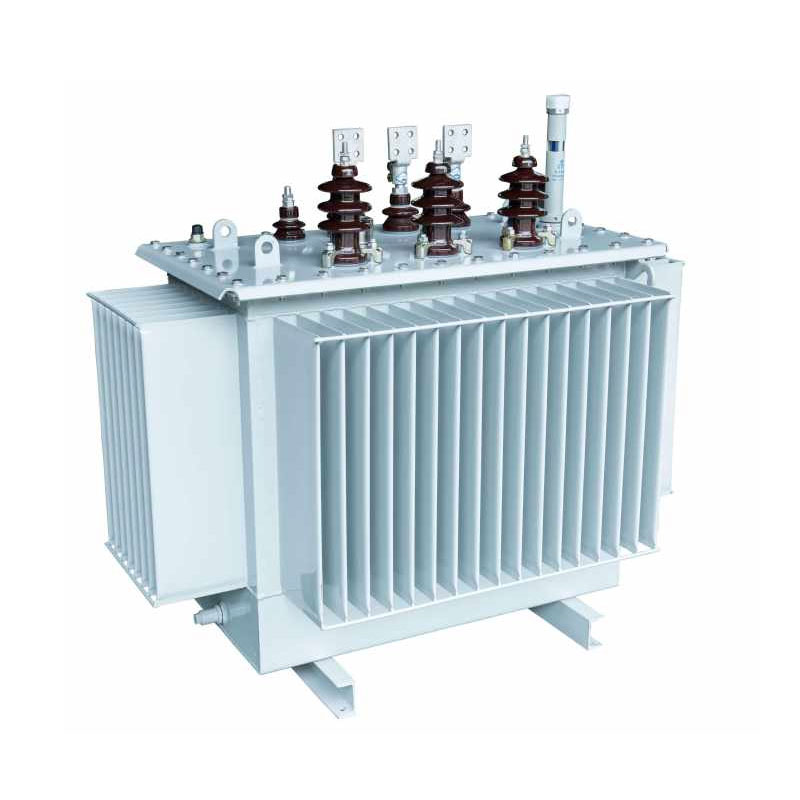

Trasformatore di distribuzione a bagno d'olio da 1600 KVA

Il trasformatore di distribuzione immerso in olio Usune da 1600 kVA è ottimizzato per risolvere i problemi comuni riscontrati nei sistemi tradizionali trasformatori, come perdite elevate, rumore eccessivo, squilibrio trifase e scarsa adattabilità ambientale. Il nucleo utilizza un layout della ferita 3D che forma un triangolo equilatero; il circuito magnetico è senza gap, con tre di uguale lunghezza percorsi magnetici ridotti al minimo in distanza. La sezione trasversale della colonna centrale si avvicina in modo significativo a una forma circolare migliorando l'efficienza della permeabilità magnetica, riducendo sostanzialmente le perdite a vuoto e il rumore di funzionamento, ottenendo risultati precisi equilibrio trifase e mitigazione delle interferenze armoniche.

Adatto per applicazioni con tensione da 10 kV, 20 kV e 36 kV, il prodotto è fabbricato con precisione in strutture standardizzate e viene sottoposto a test rigorosi e completi. Presenta prestazioni stabili, forte resistenza al sovraccarico ed elevata sicurezza operativa, rendendolo la scelta ideale per l'integrazione con sottostazioni prefabbricate o modulari e una soluzione preferita soluzione per i moderni aggiornamenti delle reti intelligenti.

Caratteristiche strutturali principali

1. Sistema centrale

Il nucleo utilizza lamiere di acciaio al silicio a grani orientati ad alta permeabilità e con basse perdite, lavorate utilizzando materiali importati dall'Occidente Attrezzatura di taglio trasversale tedesca Georg e tecnica di giunzione senza saldatura a 45°. Si formano le lamiere di acciaio al silicio in una struttura a sezione circolare multi-step, eliminando completamente i traferri del circuito magnetico e riducendoli perdite di flusso di dispersione, riducendo così efficacemente il rumore di funzionamento e il consumo energetico a vuoto. Il nucleo generale la struttura è compatta e stabile con un'elevata resistenza alla saturazione magnetica, garantendo un'attrezzatura fluida e a lungo termine operazione.

2. Struttura dell'avvolgimento

Il trasformatore di distribuzione immerso in olio da 1600 kVA utilizza un design di avvolgimento differenziato: l'avvolgimento ad alta tensione presenta una struttura cilindrica, mentre l'avvolgimento di bassa tensione supporta sia cilindrici che di tipo a lamina configurazioni. Questo design migliora significativamente la resistenza dell'apparecchiatura ai cortocircuiti e ai fulmini colpi, prevenendo la deformazione della bobina o danni causati da picchi di corrente. La disposizione concentrica degli alti e le bobine a bassa tensione ottimizzano la distribuzione del circuito magnetico, garantendo una trasmissione di potenza più uniforme e migliorando in modo completo l’efficienza operativa complessiva.

3. Struttura del serbatoio

Il serbatoio è fabbricato in acciaio laminato a freddo di alta precisione utilizzando una linea di produzione specializzata di serbatoi ondulati. La sua superficie è rifinita con un rivestimento anticorrosivo di grado petrolchimico, che offre resistenza a lungo termine all'olio e erosione chimica, rendendolo adatto a vari ambienti industriali difficili. La struttura ondulata serve a duplice scopo: facilita un'efficiente dissipazione del calore per stabilizzare l'aumento della temperatura durante il funzionamento a pieno carico assecondando anche l'espansione e la contrazione termica dell'olio del trasformatore. La struttura completamente sigillata isola l'unità dall'aria, rallentando l'invecchiamento dell'olio isolante e prolungando notevolmente la durata dell'apparecchiatura vita utile.

4. Struttura isolante

L'unità impiega un sistema di isolamento in Classe A, caratterizzato da elevata ed eccellente rigidità dielettrica resistenza alle alte temperature. Con le bobine ad alta e bassa tensione disposte concentricamente, lo spazio tra le bobine utilizza una struttura composita, che combina la guaina del tubo di carta con piccoli spazi vuoti per l'olio, per ottimizzare l'interno disposizione dell'isolamento ed eliminare le "zone morte" dell'isolamento. Ciò migliora efficacemente la capacità di resistenza alla tensione e stabilità dell'isolamento, prevenendo guasti dielettrici e guasti di scarica, garantendo così sicurezza e affidabilità funzionamento a lungo termine.

Tipo di prodotto

Benefici economici e risparmio energetico/riduzione delle emissioni

Il trasformatore di distribuzione immerso in olio Usune da 1600 kVA offre eccezionali prestazioni di risparmio energetico, riducendo significativamente i costi annuali dell'elettricità e le emissioni di carbonio per gli utenti. Le seguenti formule fondamentali consentono la quantificazione precisa del valore operativo dell'apparecchiatura:
1. Formula del costo annuale dell'elettricità: costo annuale (CNY/anno) = [perdita a vuoto (kW) + perdita a carico (kW) × (fattore di carico medio)²] × 365 giorni × 24 ore × prezzo dell'elettricità
2. Formula delle emissioni di carbonio: Emissioni annuali di CO₂ = [perdita a vuoto (kW) + perdita di carico (kW) × (fattore di carico medio)²] × 365 giorni × 24 ore × fattore di emissione di carbonio (kg-CO₂/kWh)
Rispetto ai trasformatori tradizionali con le stesse specifiche, questo prodotto presenta perdite a vuoto e a carico inferiori. In condizioni operative industriali tipiche con un fattore di carico medio del 60%, questa unità ottiene notevoli risparmi di energia elettrica, riducendo direttamente i costi energetici aziendali e diminuendo le emissioni di carbonio. Si allinea ai requisiti della politica "Dual Carbon", creando valore sia economico che ambientale per gli utenti.

Parametri tecnici

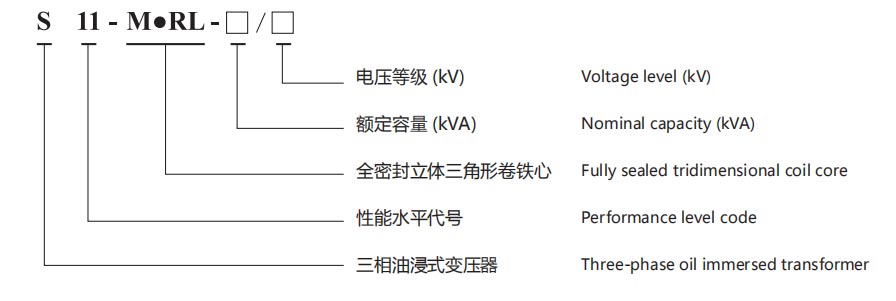

Trasformatore di distribuzione trifase in olio serie 10kV S11

Nota: per trasformatori con capacità nominale pari o inferiore a 500 kVA, la perdita di carico sopra la rampa nella tabella è applicabile a il Dyn11 gruppo di connessione e la perdita di carico sotto la rampa è applicabile al gruppo di connessione Yyn0.

Trasformatore di distribuzione trifase immerso in olio serie 10kV S13

Trasformatore di distribuzione trifase in olio serie 10kV S14

Riferimento al progetto

Progetto di lancio di un razzo Cas-spaziale

Rapporto di prova

Caso applicativo nel mondo reale

In qualità di fornitore di apparecchiature elettriche professionale e affidabile, il trasformatore di distribuzione in bagno d'olio da 1600 kVA 10 kV di Usune era implementato con successo in un progetto di rinnovamento della rete urbano-rurale nella città di Donghai, Lufeng, Guangdong. L'installazione risolto efficacemente i problemi locali riguardanti la capacità di alimentazione insufficiente e l'offerta instabile.

Prima dell'ammodernamento, le tradizionali attrezzature di distribuzione dell'area non avevano una capacità sufficiente; durante l'alta estate domanda, problemi come cadute di tensione e viaggi indotti da sovraccarico erano comuni, colpendo gravemente l'elettricità residenziale utilizzo e le operazioni delle piccole e microimprese. Nel 2026, l’ufficio locale per l’energia elettrica ha avviato un ammodernamento della rete progetto. Dopo un confronto multidimensionale tra prestazioni del prodotto, capacità di risparmio energetico e funzionamento stabilità, hanno selezionato il trasformatore di distribuzione in bagno d'olio ad alta efficienza di Usune.

Il progetto ha utilizzato un modello di installazione di sottostazione prefabbricata. Una volta messa in servizio, l'attrezzatura, caratterizzata da perdite ridotte, basso rumore ed eccellente bilanciamento trifase hanno eliminato di fatto i colli di bottiglia dell'alimentazione elettrica della regione. L'unità funziona stabilmente in condizioni estive di alta temperatura e carico elevato senza rumori anomali o armoniche interferenza. I dati misurati mostrano che le perdite delle apparecchiature sono di gran lunga inferiori a quelle dei trasformatori standard parametri di riferimento nazionali; i costi annuali dell’elettricità della rete sono diminuiti di oltre il 18%, accompagnati da una riduzione delle emissioni di carbonio. Questa fornitura di energia stabile garantisce elettricità affidabile per i residenti e una produzione continua per la lavorazione locale imprese, facendo del progetto un punto di riferimento per il rinnovamento della rete a risparmio energetico nel Guangdong orientale.

Domande frequenti

Q1: Per quali scenari è adatto il trasformatore di distribuzione immerso in olio Usune da 1600 kVA?

La linea di prodotti copre livelli di tensione di 10 kV, 20 kV e 36 kV, offrendo un'adattabilità eccezionale. Lo è principalmente utilizzato per aggiornamenti della rete urbano-rurale, distribuzione di energia per imprese industriali e minerarie e implementazione in ambienti industriali difficili come gli impianti di lavorazione chimica e alimentare. E' compatibile con i prefabbricati armadi e sottostazioni combinate e soddisfa le esigenze di alimentazione elevata di scenari come l'ingegneria dei tunnel progetti e grandi complessi commerciali.

Q2: Quali sono i vantaggi principali di questo trasformatore rispetto ai prodotti tradizionali?

Rispetto ai trasformatori tradizionali di pari capacità, questo prodotto offre quattro vantaggi fondamentali: primo, il 3D il design del nucleo avvolto con un circuito magnetico gapless comporta perdite inferiori e rumore ridotto; in secondo luogo, l'ottimizzato la bobina e la struttura isolante garantiscono una resistenza superiore al cortocircuito e una maggiore sicurezza operativa; terzo, il Il serbatoio dell'olio ondulato di livello industriale e resistente alla corrosione è adatto a condizioni operative difficili e garantisce a maggiore durata; e quarto, il preciso bilanciamento trifase sopprime le armoniche del terzo ordine, garantendo di più qualità di alimentazione stabile.

Q3: Qual è la durata e i costi di manutenzione a lungo termine del trasformatore di distribuzione immerso in olio da 1600 kVA?

L'apparecchiatura è dotata di una struttura del serbatoio dell'olio completamente sigillata che isola l'unità dall'aria, ritardandone così l'invecchiamento dell'olio isolante e consentendo una durata di servizio di oltre 20 anni. Con un design maturo e affidabile e un design estremamente basso tasso di guasto, l'unità non richiede manutenzione frequente ma solo controlli periodici del livello dell'olio e del funzionamento è necessario il rumore. Rispetto ai trasformatori tradizionali, riduce significativamente i costi di manodopera e materiali associati con funzionamento e manutenzione, offrendo un rapporto costo-efficacia superiore durante l’intero ciclo di vita.
