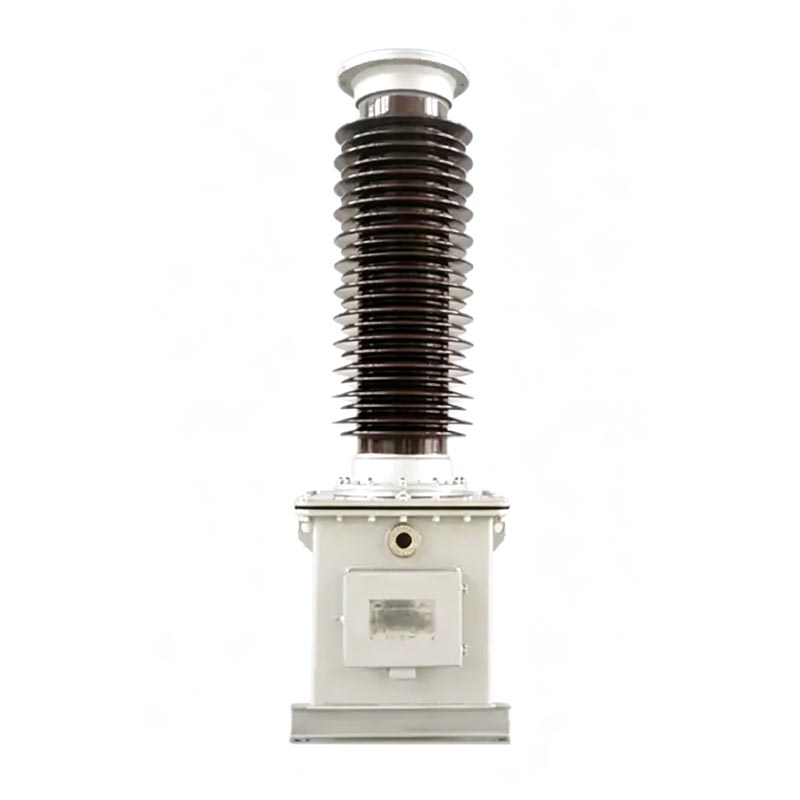

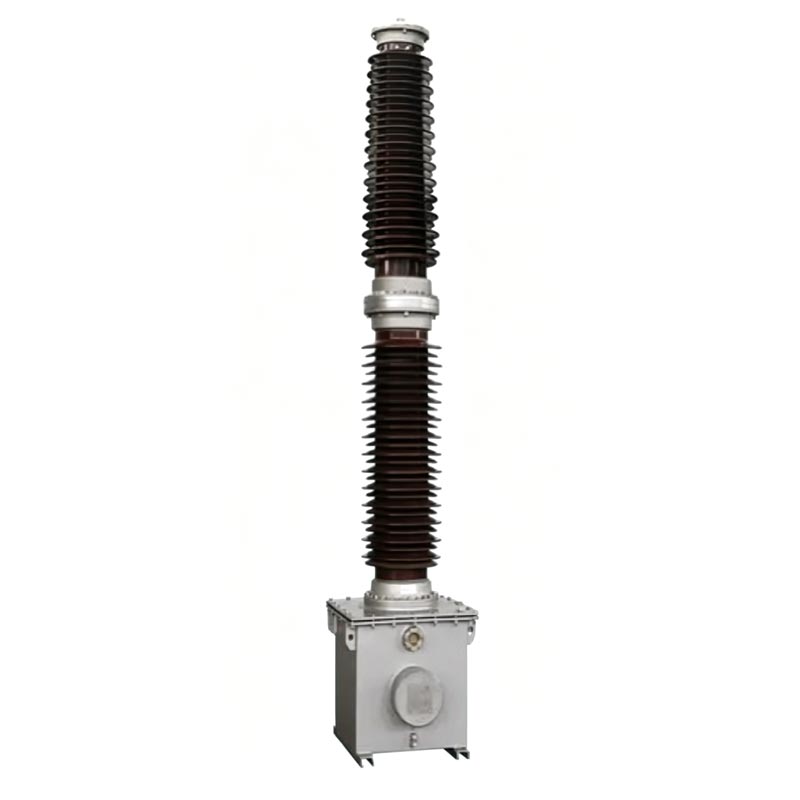

Il trasformatore di tensione Pt da 110 kV serie Usune TYD è specificamente un trasformatore di tensione capacitivo ad alte prestazioni progettato per reti elettriche ad alta tensione da 110 kV. Il prodotto adotta il principio di divisione della tensione capacitiva e completamente struttura sigillata a bagno d'olio, evitando le carenze dei trasformatori tradizionali come grandi e deboli anti-interferenza e possiede un'eccellente resistenza all'inquinamento, tolleranza alle basse temperature e resistenza al vento. Questo l'apparecchiatura integra funzioni di misurazione, protezione e accoppiamento della comunicazione portante e costituisce un supporto fondamentale dispositivo per il funzionamento e la manutenzione intelligente di sistemi di trasmissione e trasformazione di energia a 110kV.
Il trasformatore di tensione Pt da 110 kV aderisce rigorosamente agli standard nazionali GB/T20840.1-2010, GB/T20840.5-2013 e GB/T19749-2005. I suoi processi di progettazione, produzione e test sono standardizzati e tutti i parametri prestazionali soddisfano i requisiti specifiche di test preventivi per le apparecchiature elettriche.
Istruzioni generali
- TYD: Codice speciale per trasformatori di tensione capacitivi
- 110/3: La tensione di fase nominale del sistema a cui è compatibile è 110kV
- 0,02: la capacità nominale del divisore di tensione capacitivo è 0,02μF
- Codice caratteristico suffisso: H - Tipologia antinquinamento; G - Tipo ad alta quota (adatto ad altitudini superiori a 2000 m);
F - Adatto per impianti con punto neutro messo a terra in modo non efficace
Esempio: TYD110/3-0.02FH rappresenta un trasformatore di tensione capacitivo adatto per punto neutro da 110 kV reti elettriche non messe a terra in modo efficace, con una capacità nominale di 0,02μF e un elevato grado antinquinamento.

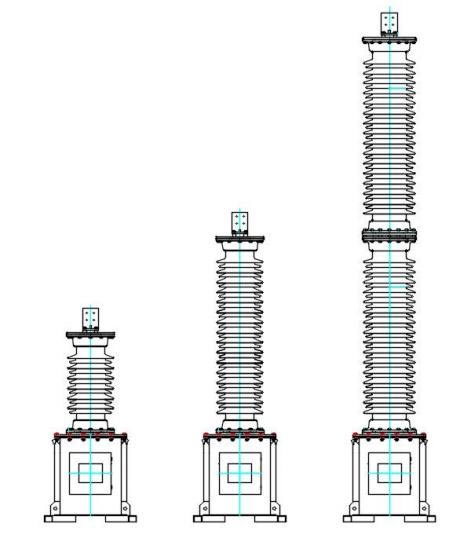

Composto da condensatori di accoppiamento e condensatori divisori di tensione impilati insieme. Set multipli di condensatori gli elementi sono collegati in serie all'interno della boccola in porcellana. Utilizza una pellicola sottile di alta qualità e carta per condensatori dielettrico composito ed è impregnato sotto vuoto con olio isolante di alta qualità. L'apparecchiatura è completamente sigillata struttura con dispositivo di compensazione dell'olio integrato per mantenere una pressione interna stabile, prevenire perdite di olio, eliminare la necessità di campionamento in loco, isolare efficacemente l'umidità esterna e le impurità e garantire la stabilità prestazione di isolamento.

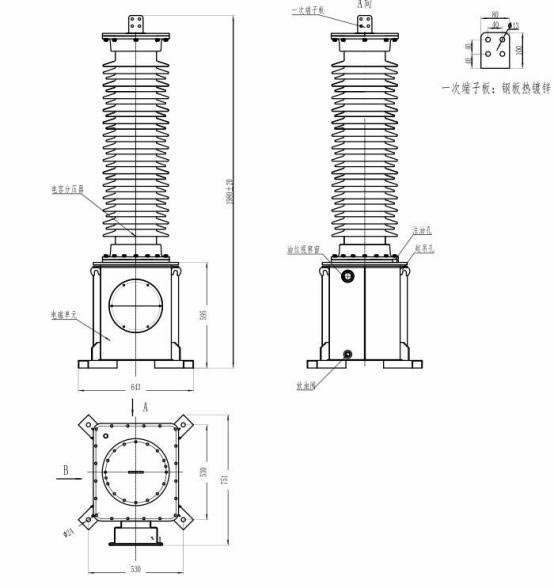

Il trasformatore di tensione Pt da 110 kV è completamente sigillato all'interno di un serbatoio in acciaio riempito d'olio (che funge anche da base del condensatore), compreso un trasformatore intermedio, un reattore di compensazione e un reattore a saturazione rapida ammortizzatore. È preassemblato con il condensatore divisore a bassa tensione prima di lasciare la fabbrica. L'elettromagnetico l'unità e il circuito dell'olio del divisore del condensatore sono completamente isolati, garantendo l'assenza di interferenze e un funzionamento stabile. Il cablaggio secondario e i terminali dell'onda portante sono posizionati centralmente in una scatola di giunzione sulla parete laterale del serbatoio, chiaramente etichettati per facilitare il cablaggio e la manutenzione in loco.
Riduce con precisione l'uscita per fornire un segnale standard a bassa tensione, offrendo un supporto dati affidabile per l'alimentazione misurazione dell'energia di rete e monitoraggio della tensione in tempo reale.
Dotato di protezione relè e apparecchiature di controllo automatico, consente l'identificazione dei guasti della rete elettrica, verifica della sincronizzazione e protezione della linea, prevenendo danni alle apparecchiature e incidenti alla rete elettrica causati da anomalie di tensione.
Funge da condensatore di accoppiamento dedicato per la comunicazione della portante della linea elettrica, fornendo un canale di segnale stabile per trasmissione dei dati della rete elettrica e funzionamento e manutenzione a distanza.
- Condizioni operative compatibili: sistema di alimentazione CA 50/60 Hz
- Tensione di uscita secondaria: 100/√3 V, 100 V (specifiche standard)
- Tangente di perdita dielettrica: ≤0,002
- Errore condensatore: non superiore a ±2% del valore nominale della targa
- Resistenza di isolamento: ≥500MΩ (misurata con un megaohmmetro da 2500V)
- Capacità di funzionamento in sovratensione: funzionamento a lungo termine a 1,2 volte la tensione nominale; operazione a breve termine a 1.5
volte la tensione nominale per 30 secondi; Il tipo F può funzionare continuamente per 8 ore a 1,9 volte la tensione nominale
- Temperatura operativa: -40℃~+45℃ (personalizzabile per condizioni speciali)
- Resistenza massima alla velocità del vento: 150 km/h
- Altitudine applicabile: ≤2000 m (modelli ad alta quota disponibili su richiesta)
- Spessore massimo della glassa: 10 mm
- Grado antinquinamento: Standard Classe D (distanza superficiale ≥ 43,3 mm/kV), opzionale Classe E (distanza superficiale ≥
53,7mm/kV)

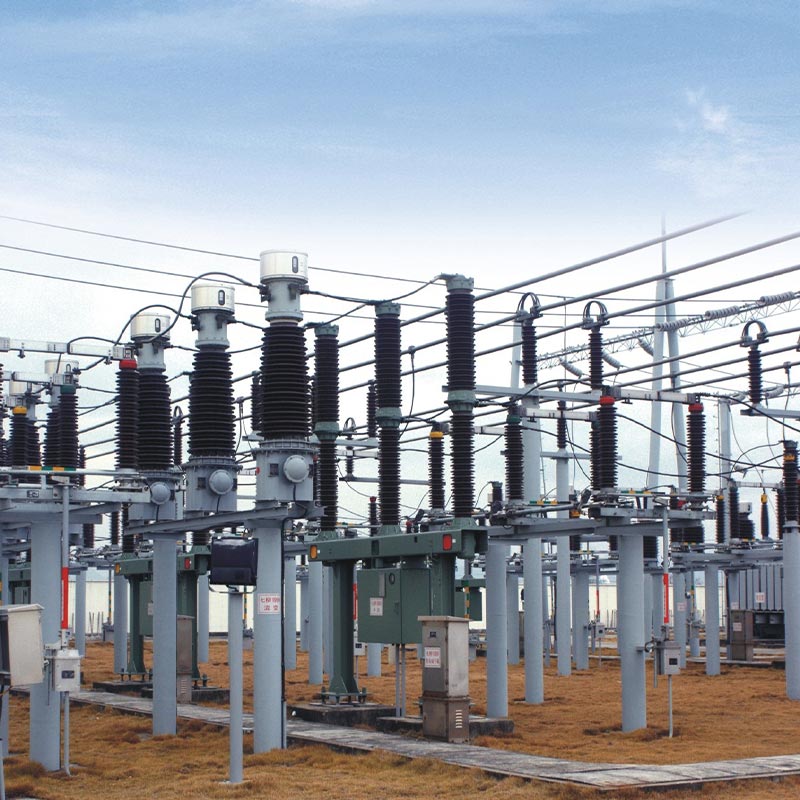

Il trasformatore di tensione Pt antinquinamento da 110 kV Usune TYD110/3-0.02FH è stato applicato con successo ad un progetto di ristrutturazione di una sottostazione regionale da 110 kV nella provincia di Zhejiang. Questa sottostazione serve l'ambiente circostante parchi industriali e aree residenziali, che richiedono stabilità di alimentazione estremamente elevata e affidabilità delle apparecchiature. Situato in una zona costiera con elevata umidità, elevata nebbia salina, forte inquinamento e con frequenti brezze marine, il progetto richiede rigorose prestazioni antinquinamento, anticorrosione e antinvecchiamento da parte dell'alta tensione attrezzatura.
L'attrezzatura è stata sollevata, installata e messa in servizio rigorosamente secondo le specifiche del produttore prima di essere messo in funzione. Due anni di funzionamento e manutenzione in loco e dati di test regolari lo dimostrano parametri fondamentali come la capacità delle apparecchiature e la perdita dielettrica soddisfano costantemente gli standard nazionali, senza n problemi quali perdite di olio, rumore anomalo o deriva dei parametri. È antivegetativo e anticorrosivo superiore la struttura resiste efficacemente alla corrosione della nebbia salina costiera e dell'aria umida, evitando guasti comuni come invecchiamento dell'isolamento e fluttuazioni di tensione nei trasformatori di misura tradizionali. Completa stabilmente il potere misurazione, monitoraggio della tensione e accoppiamento della comunicazione portante, garantendo un'alimentazione continua e sicura al sottostazione e verificando completamente la stabilità e l'adattabilità del prodotto in condizioni esterne difficili.
L'apparecchiatura viene spedita come un set completo di partitore di tensione condensatore + dispositivo elettromagnetico. L'installazione deve rispettare rigorosamente i numeri di targa; la miscelazione e la sostituzione arbitrarie sono severamente vietate. Per attrezzature sollevamento, è necessario utilizzare gli appositi fori di sollevamento per il serbatoio dell'olio dell'unità elettromagnetica; sollevamento diretto di le boccole in porcellana del condensatore sono vietate. La fondazione è fissata con bulloni M20 ad alta resistenza e l'insieme l'angolo di inclinazione dell'installazione è ≤ 2/1000 mm per garantire un funzionamento stabile dell'apparecchiatura.
Principali requisiti di cablaggio: i terminali della serranda d1 e d2 devono essere collegati in modo affidabile; i circuiti aperti sono rigorosamente proibito. Quando non sono collegati all'apparecchiatura portante, i terminali N e X devono essere cortocircuitati in modo affidabile. Durante funzionamento dell'apparecchiatura, il terminale X deve essere messo a terra direttamente e in modo affidabile per impedire l'ingresso di alta tensione contenitore secondario, danneggiando l'apparecchiatura e mettendo a repentaglio la sicurezza personale.
L'apparecchiatura è dotata di una struttura a bagno d'olio completamente sigillata, che garantisce prestazioni stabili ed elimina la necessità per campionamenti e analisi di routine dell'olio. La manutenzione ordinaria prevede esclusivamente la verifica periodica della tenuta dell'apparecchiatura condizione, tenuta dei terminali e risoluzione dei problemi relativi a rumori anomali, anomalie della tensione secondaria e improvvisi picchi di tensione nella connessione a triangolo aperto. Smontaggio non autorizzato dei bulloni di fissaggio e delle guarnizioni dell'apparecchiatura struttura è severamente vietata. Il divisore capacitivo e il dispositivo elettromagnetico non devono essere smontati senza il permesso del produttore. Dopo che l'attrezzatura è stata rottamata, deve essere consegnata all'ambiente locale dipartimento di protezione per lo smaltimento centralizzato e innocuo per prevenire l'inquinamento ambientale.
H è il tipo resistente all'inquinamento, adatto a scenari industriali costieri e fortemente inquinati, con potenziamento distanza di dispersione e resistenza alla corrosione; G è il tipo ad alta quota, ottimizzato per aree superiori a 2000 m di altitudine, adatto per ambienti a bassa tensione e forti raggi ultravioletti; F è un tipo dedicato per il punto neutro non efficace messa a terra, con maggiore tolleranza alle sovratensioni, adatta ai corrispondenti sistemi di rete elettrica. Il modello appropriato può essere selezionato in base all'ambiente geografico del progetto e al sistema di rete elettrica.
D1 e D2 sono terminali della serranda. La loro apertura causerà il guasto della serranda, innescando picchi di sovratensione interna e causando danni permanenti ai condensatori e alle unità elettromagnetiche. Quando non è collegata alcuna apparecchiatura portante, scollegando i terminali N-X si consentirà all'alta tensione di entrare nella scatola di giunzione secondaria, bruciando il secondario dispositivi di monitoraggio e protezione e causare un incidente di sicurezza. L'affidabilità delle connessioni terminali deve essere controllato prima di mettere in servizio l'apparecchiatura.
No, non sono richiesti campionamenti e analisi periodici dell'olio. L'unità elettromagnetica funziona a bassa tensione e a una serie completa di test di tenuta e prestazioni è stata completata prima di lasciare la fabbrica, garantendo affidabilità prestazione di tenuta. Il campionamento in loco interromperà l'equilibrio della pressione interna dell'apparecchiatura, portando a potenziali problemi quali abbassamento del livello dell'olio, infiltrazione di umidità e deterioramento dell'isolamento. Solo controlli di routine necessità di verificare l'integrità dei sigilli e la stabilità dei parametri elettrici. Se i parametri sono anomali, contattare il produttore per test specializzati.
