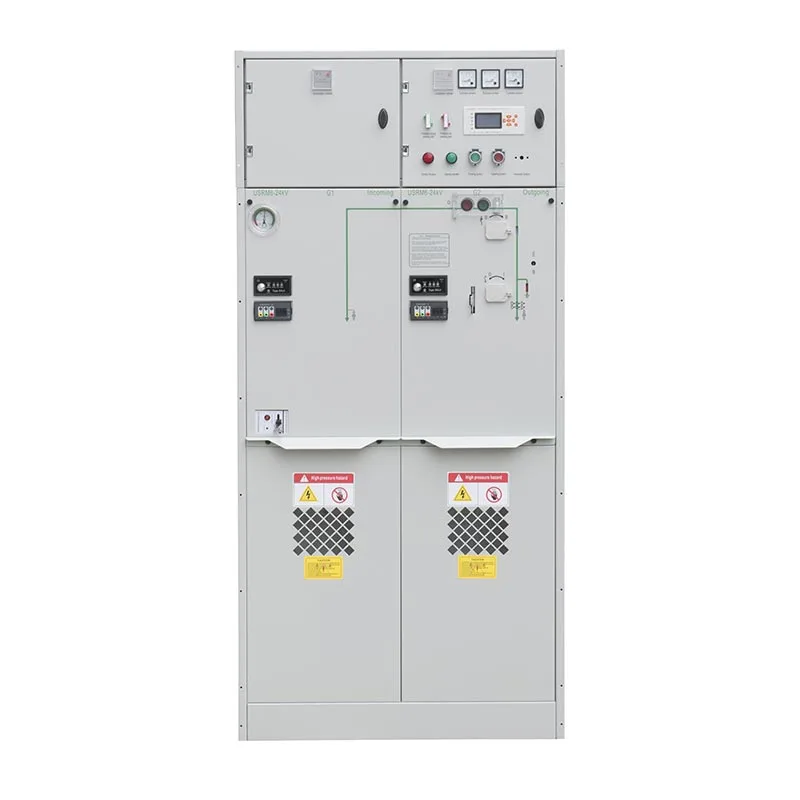

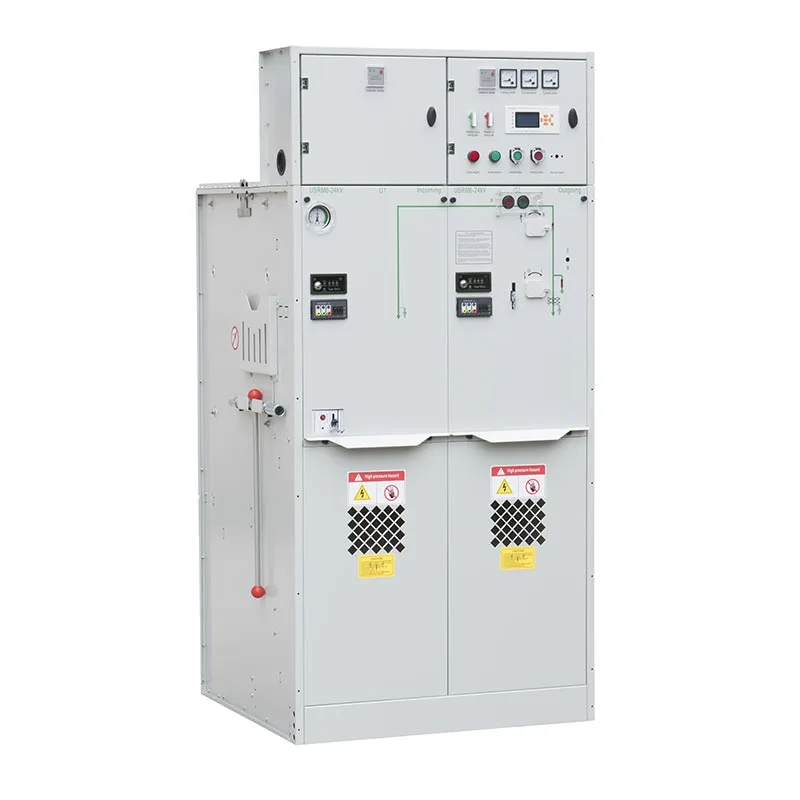

La serie USRM6 utilizza il gas SF6 come mezzo isolante, con il circuito principale e i relativi componenti elettrici racchiusi all'interno di un contenitore sigillato. Questa struttura riduce al minimo l'influenza di polvere, umidità, inquinamento, nebbia salina e altro condizioni ambientali esterne, contribuendo a mantenere prestazioni elettriche stabili e migliorare la sicurezza operativa. Con il suo design compatto, la configurazione modulare e i bassi requisiti di manutenzione, Usune Rmu Electrical 12kV SF6 Gas I quadri isolati sono adatti per impianti industriali, aree minerarie, reti ferroviarie, aeroporti, distribuzione urbana reti, aree residenziali e altre applicazioni a media tensione.
La serie USRM6 adotta un design completamente isolato e chiuso in cui i componenti del circuito principale sono protetti all'interno di una camera a gas SF6. Rispetto alle apparecchiature convenzionali isolate in aria, questa struttura riduce l'influenza delle condizioni ambientali esterne sui componenti elettrici interni. Rmu Elettrico 12kV SF6 Isolamento in Gas I quadri sono particolarmente adatti per sottostazioni sotterranee, regioni costiere, aree ad alta quota e industriali ambienti in cui umidità, polvere o inquinamento possono influenzare i quadri convenzionali.
Il quadro elettrico isolato in gas Usune Rmu Electrical 12kV SF6 adotta una struttura modulare standardizzata che consente diversi unità funzionali da combinare in base alle specifiche esigenze progettuali. Il sistema bus principale espandibile fornisce maggiore flessibilità per la configurazione del sistema di distribuzione dell'alimentazione, mentre l'involucro compatto aiuta a ridurre i costi ingombro di installazione. Ciò rende la serie USRM6 adatta per sottostazioni e terminali di trasformazione secondaria reti di distribuzione in cui lo spazio di installazione è limitato.
Poiché i componenti elettrici primari sono racchiusi all'interno di un compartimento sigillato per il gas, sono meno esposti polvere, umidità e contaminazione ambientale. Ciò riduce i requisiti di manutenzione ordinaria e aiuta a mantenere prestazioni stabili per lunghi periodi di funzionamento. Per i clienti che gestiscono sottostazioni in luoghi remoti o di difficile accesso luoghi, la struttura a bassa manutenzione può anche aiutare a ridurre la frequenza delle ispezioni e i costi operativi.
La struttura completamente chiusa fornisce una protezione aggiuntiva agli operatori mantenendo i componenti principali del circuito isolato dal contatto esterno diretto. Combinato con un isolamento affidabile e funzioni di commutazione modulari, l'USRM6 fornisce una soluzione stabile per i sistemi di distribuzione dell'energia a media tensione che richiedono continuità e sicurezza operazione.

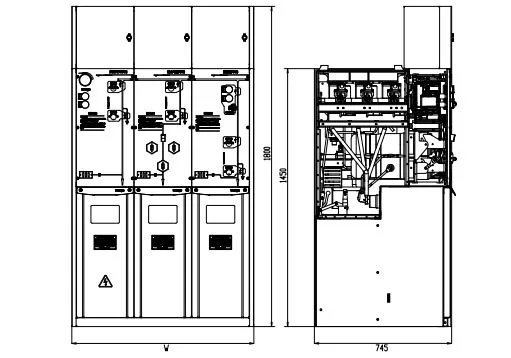

Il quadro elettrico isolato in gas Usune 12kV SF6 utilizza una struttura sigillata compatta, consentendo l'esecuzione di più funzioni elettriche integrato in un'area di installazione relativamente piccola. Generalmente i quadri tradizionali isolati in aria richiedono maggiore distanza tra i componenti elettrici perché l'aria viene utilizzata come mezzo isolante. Per le sottostazioni urbane, strutture sotterranee e stazioni di trasformazione compatte, l'ingombro ridotto di SF6 GIS garantisce maggiore flessibilità durante la disposizione e l'installazione delle apparecchiature.
Il circuito principale della serie USRM6 è racchiuso all'interno di un compartimento di gas sigillato, riducendo l'esposizione diretta alla polvere, umidità, inquinamento e nebbia salina. I quadri isolati in aria dipendono maggiormente dall'installazione circostante ambientale e potrebbe richiedere una protezione aggiuntiva o una pulizia regolare in luoghi inquinati o umidi. Pertanto, SF6 I quadri isolati in gas sono particolarmente adatti per condizioni ambientali difficili.
Il design chiuso del quadro elettrico isolato in gas SF6 Rmu Electrical da 12 kV riduce l'esposizione dei componenti elettrici interni componenti alla contaminazione esterna, con conseguente riduzione delle esigenze di manutenzione ordinaria. Tradizionale ad aria isolata le apparecchiature potrebbero richiedere ispezioni, pulizie e protezioni ambientali più frequenti a seconda dell'installazione condizioni. Questa differenza può essere importante per i clienti che desiderano ridurre il carico di lavoro di manutenzione a lungo termine e costi operativi.
I quadri isolati in aria rimangono adatti per molte applicazioni convenzionali di distribuzione dell'energia, mentre il gas SF6 I quadri isolati offrono ulteriori vantaggi dove lo spazio, la protezione ambientale e l'affidabilità sono importanti considerazioni importanti. La configurazione modulare della serie Usune USRM6 consente ai clienti di selezionare quello adatto combinazioni funzionali in base alle diverse esigenze di distribuzione dell'energia.
La serie USRM6 è progettata attorno a moduli standardizzati che possono essere configurati in base a diverse distribuzioni requisiti di rete. I clienti possono selezionare combinazioni funzionali adeguate per ingresso, uscita, protezione e applicazioni di connessione del trasformatore, mentre il design espandibile del bus principale fornisce ulteriore flessibilità durante il sistema la capacità o la configurazione della rete devono essere modificate.
Questo approccio modulare consente ai quadri isolati in gas SF6 Usune di servire diversi tipi di sottostazioni secondarie e reti di distribuzione terminali senza richiedere una struttura di apparecchiature completamente diversa per ogni progetto.
| 1 | Tensione nominale | kV | 24/12 | 24/12 | 24/12 |
| 2 | Frequenza nominale | Hz | 50 | 50 | 50 |
| 3 | Corrente nominale | A | 630 | 125 (dipende dalla corrente del fusibile) | 630 |
| 4 | Livello di isolamento nominale: 1 minuto. Tensione di resistenza alla frequenza: fase interfase, terra | kV | 42/65 | 42/65 | 42/65 |
| Livello di isolamento nominale: 1 minuto. Resistenza alla frequenza e distanza di isolamento dalla tensione | kV | 48/79 | 48/79 | 48/79 | |
| Livello di isolamento nominale: 1 min. Tensione di resistenza alla frequenza: circuito di controllo e ausiliario | kV | 2/2 | 2/2 | 2/2 | |
| Livello di isolamento nominale - Tensione di tenuta a impulso di illuminazione - Interfase, terra | kV | 75/125 | 75/125 | 75/125 | |
| Livello di isolamento nominale: resistenza agli impulsi di illuminazione, distanza di isolamento dalla tensione | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Corrente nominale di tenuta al cortocircuito | kA/s | 25/4 | —— | 25/4 |
| 6 | Corrente nominale di tenuta di picco | kA | 63 | —— | 63 |
| 7 | Corrente di cortocircuito nominale | kA | 63 | Limitato dal fusibile AT | 63 |
| 8 | Corrente di interruzione nominale di cortocircuito | kA | —— | Limitato dal fusibile AT | 25/25 |
| 9 | Corrente di trasmissione nominale | A | —— | 1700/1400 | —— |
| 10 | Corrente di interruzione del carico attivo nominale | A | 630 | —— | —— |
| 11 | Corrente di interruzione nominale in circuito chiuso | A | 630 | —— | 630 |
| 12 | Interruttore/interruttore di interruzione meccanica del carico di vita | Volte | 10000 | 10000 | 20000 |
| Vita meccanica: interruttore di isolamento/terra | Volte | 5000 | 5000 | 5000 | |
| 13 | Resistenza del circuito | μΩ | ≤150 | —— | ≤150 |
| 14 | Pressione di carica nominale (pressione relativa di 20 ℃) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Tasso annuo relativo di perdita di gas | % | 0.05 | 0.05 | 0.05 |
| 16 | Grado di protezione IP‑Armadio | IP4X | IP4X | IP4X | |
| Grado di protezione IP‑Serbatoio gas | IP67 | IP67 | IP67 |
Un cliente industriale ha scelto il quadro Usune isolato in gas SF6 da 12 kV per un sistema di distribuzione a media tensione dove lo spazio e il funzionamento continuo erano preoccupazioni fondamentali. Dopo l'installazione, il cliente ha riferito che il compact la struttura ha reso più semplice la disposizione delle apparecchiature e ha apprezzato il design chiuso per ridurre l'impatto della polvere e contaminazione ambientale.
Un cliente ha utilizzato la serie USRM6 in una sottostazione di trasformazione sotterranea con spazio di installazione limitato ed elevata umidità. Dopo la messa in servizio, il feedback dei clienti ha evidenziato l'ingombro compatto e stabile del quadro funzionamento e bassi requisiti di manutenzione ordinaria.
Per un'applicazione di distribuzione elettrica costiera, il cliente richiedeva un quadro con una buona adattabilità ambientale. Il cliente ha scelto il quadro elettrico isolato in gas Usune SF6 perché la sua struttura sigillata aiuta a proteggere il primario circuito da umidità, nebbie saline e inquinamento. Durante il funzionamento, il cliente ha valutato positivamente il suo allegato design e prestazioni stabili.
Sulla base di queste applicazioni, i clienti apprezzano principalmente il design compatto, la struttura isolante sigillata in SF6 e l'affidabilità funzionamento e bassi requisiti di manutenzione della serie Usune USRM6. Questi vantaggi lo rendono adatto a impianti industriali, sottostazioni sotterranee, progetti costieri e altre applicazioni impegnative a media tensione.
Zhejiang Usune Electric Co., Ltd. ha istituito un sistema di gestione completo in conformità con la qualità ISO 9001 Sistema di gestione, Sistema di gestione ambientale ISO 14001 e Gestione della salute e sicurezza sul lavoro ISO 45001 Sistema. Questi sistemi di gestione supportano una qualità costante dei prodotti, pratiche ambientali responsabili e sicure operazioni di produzione durante tutto il processo produttivo.
Per soddisfare i requisiti dei diversi mercati internazionali, il quadro elettrico isolato in gas Usune 12kV SF6 è stato sottoposto prove di tipo pertinenti in conformità con gli standard IEC e GB applicabili e ha ottenuto la certificazione CE. Questi Le certificazioni e i requisiti di prova forniscono ulteriore garanzia ai clienti che valutano il quadro per progetti di distribuzione elettrica in media tensione.
Per progetti internazionali, Usune può fornire documenti tecnici rilevanti, rapporti di prova di tipo e certificazione informazioni in base alla configurazione specifica del prodotto e ai requisiti del mercato, aiutando i clienti a completare il prodotto valutazione, approvazione tecnica e approvvigionamento in modo più efficiente.

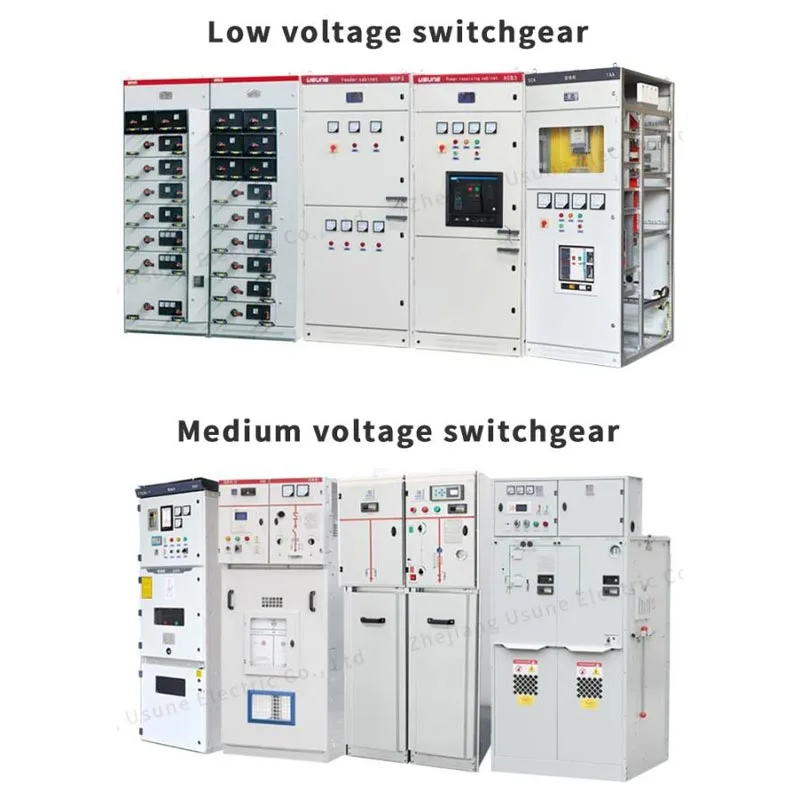

Zhejiang Usune Electric Co., Ltd. si concentra su apparecchiature elettriche di media tensione e soluzioni di distribuzione dell'energia, compresi quadri isolati in gas SF6 da 12 kV, 24 kV e 36 kV. In qualità di produttore professionale, Usune combina il prodotto progettazione, produzione e gestione della qualità per fornire soluzioni di quadri di media tensione per applicazioni industriali, applicazioni per infrastrutture e distribuzione dell'energia.
Per gli acquirenti internazionali, Usune può fornire configurazioni adeguate dei quadri in base alla tensione del progetto, ambiente di installazione, struttura della rete di distribuzione e requisiti funzionali. La serie USRM6 unisce compattezza costruzione, configurazione modulare, adattabilità ambientale e bassi requisiti di manutenzione, che lo rendono pratico scelta per i moderni sistemi di distribuzione dell’energia a media tensione.
Il quadro elettrico isolato in gas Rmu Electrical da 12 kV SF6 è un dispositivo di distribuzione elettrica a media tensione che utilizza SF6 gas come mezzo isolante. I suoi principali componenti elettrici sono racchiusi all'interno di un alloggiamento sigillato, fornendo isolamento e protezione integrando funzioni di commutazione, protezione, misurazione e monitoraggio in a sistema compatto.
I principali vantaggi includono una struttura compatta, un isolamento affidabile, una forte adattabilità ambientale e un basso livello requisiti di manutenzione. Poiché il circuito primario è racchiuso all'interno di un compartimento del gas sigillato, l'apparecchiatura lo è meno influenzato da polvere, umidità, inquinamento e altre condizioni ambientali esterne.
La serie USRM6 può essere utilizzata in impianti industriali e minerari, sistemi ferroviari, aeroporti, energia urbana reti di distribuzione, aree residenziali, sottostazioni sotterranee e altre applicazioni a media tensione. Lo è particolarmente adatto per progetti in cui lo spazio di installazione, le condizioni ambientali e l'affidabilità operativa sono considerazioni importanti.
La struttura sigillata riduce significativamente l'esposizione dei componenti elettrici interni alla contaminazione esterna l'apparecchiatura richiede generalmente una minore manutenzione ordinaria rispetto ai quadri convenzionali isolati in aria. Manutenzione e l'ispezione deve comunque essere eseguita secondo le istruzioni del produttore dell'apparecchiatura e applicabili requisiti di sicurezza elettrica.
SÌ. La serie USRM6 adotta un design modulare che consente di combinare diverse unità funzionali a seconda requisiti del progetto. La configurazione espandibile del bus principale offre anche flessibilità per diverse medie tensioni accordi sulla rete di distribuzione.
