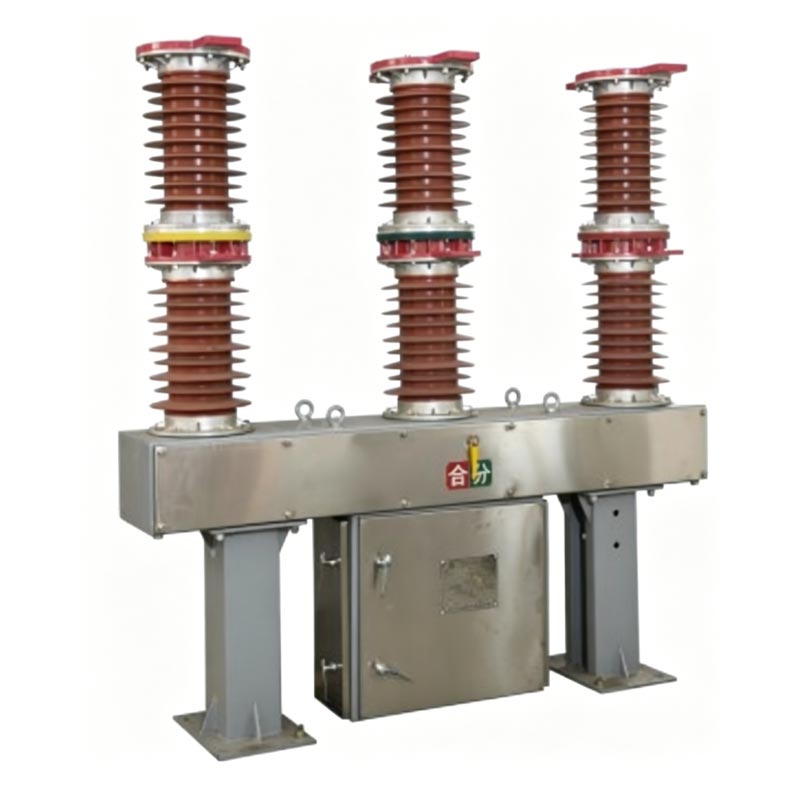

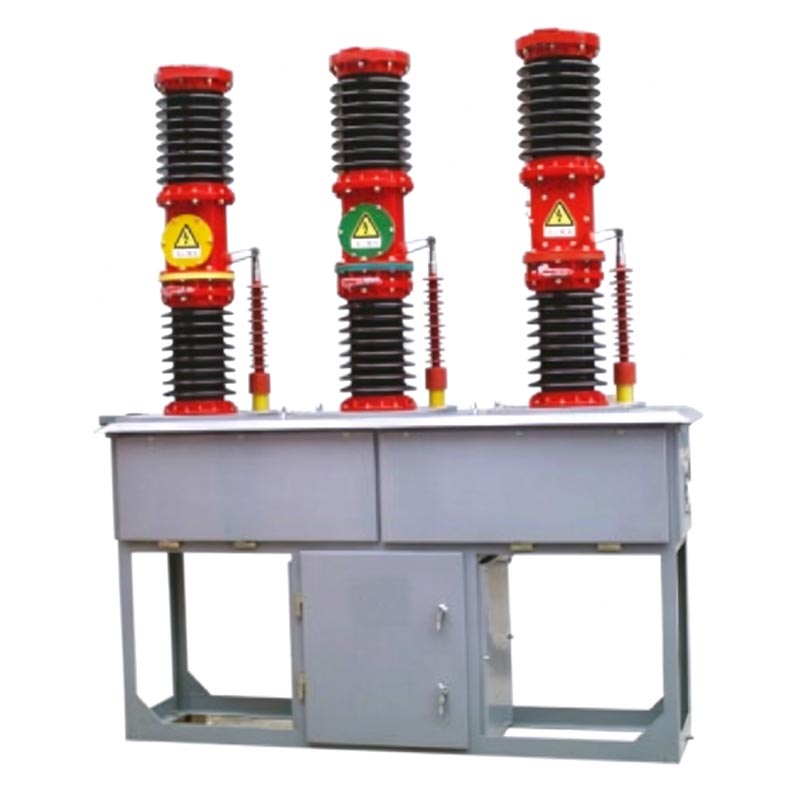

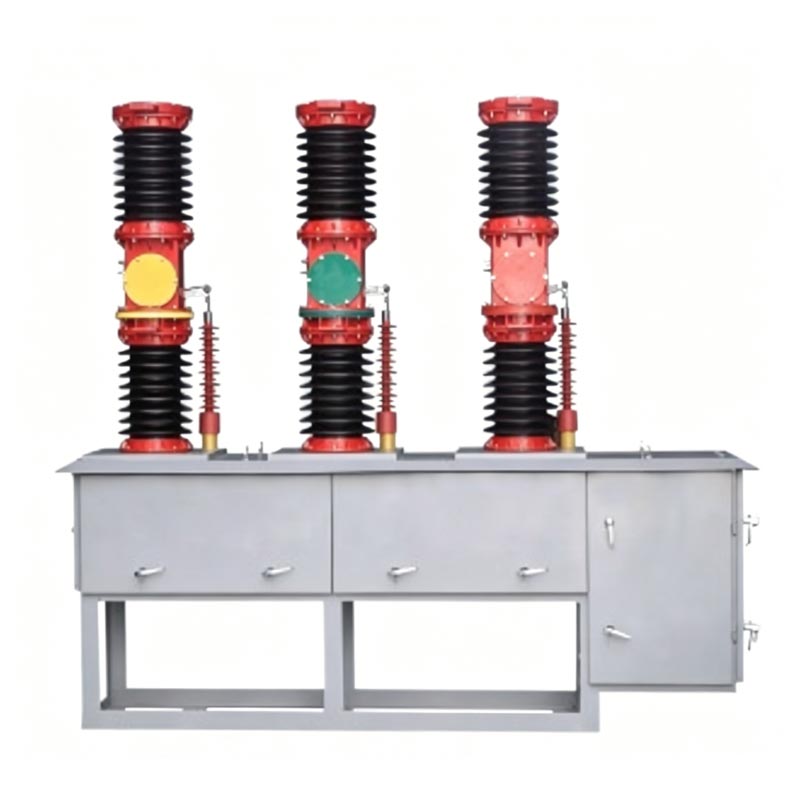

L'interruttore automatico sottovuoto per esterni Usune Zw7-40.5 è un interruttore automatico sottovuoto ad alta tensione per esterni adatto per 50 Hz sistemi di trasmissione e distribuzione di potenza CA trifase, 24-40,5 kV, utilizzati principalmente per il controllo, la protezione, sezionalizzazione e commutazione di banchi di condensatori. Se utilizzato insieme a un richiuditore, consente la segmentazione intelligente controllo della richiusura del sistema di alimentazione; supporta meccanismi di funzionamento a molla o elettromagnetici, ha una meccanica stabile prestazioni e non presenta rischi di incendio o esplosione; è conforme a GB1984-1989 "Interruttori automatici ad alta tensione CA" e Standard IEC56, IEC62271-100 "Interruttori automatici CA ad alta tensione".
1. Eccellenti prestazioni di rottura: utilizza la tecnologia di estinzione dell'arco sotto vuoto, con conseguente forte rottura
capacità, lunga vita elettrica e vita meccanica fino a 10.000 cicli.
2. Esente da manutenzione e affidabile: struttura semplice, che non richiede manutenzione regolare e lunga durata.
3. Eccellenti prestazioni di isolamento e antinquinamento: prestazioni di isolamento esterne elevate ed eccezionali
capacità antinquinamento.
4. Configurazione intelligente flessibile: può essere dotato di un trasformatore di corrente integrato (precisione fino a 0,2 S
classe) per la misurazione e la protezione del collegamento trifase.
5. Ampia compatibilità dei meccanismi operativi: adattabile ai meccanismi operativi a molla o elettromagnetici, consentendo
funzionamento frequente e affidabile.

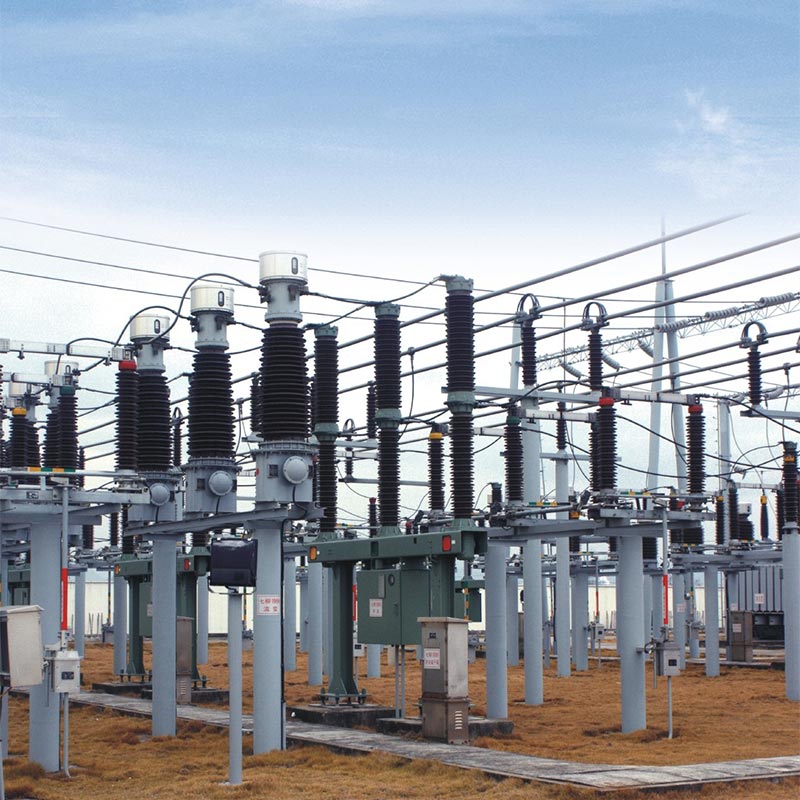

1. Linee e sottostazioni di trasmissione e distribuzione 24-40,5 kV
2. Progetti di rinnovamento ed espansione della rete elettrica urbana e rurale
3. Parchi eolici, centrali solari e sistemi energetici industriali
4. Applicazioni di commutazione di banchi di condensatori e di interruttori automatici
5. Aree costiere, di alta quota e fortemente inquinate
1. Nome del progetto: Progetto di connessione alla rete del parco eolico da 35 kV nella Cina settentrionale
2. Cliente: State Grid Hebei Electric Power Co., Ltd.
3. Contesto del progetto: questo parco eolico è situato in una zona costiera con elevata umidità, forte nebbia salina e frequenti temporali. Il suo sistema di linea in uscita da 35 kV richiede interruttori automatici affidabili per il controllo, il guasto operazioni di isolamento e richiusura automatica.
4. Soluzione: Uxin Electric ha fornito 12 set di interruttori automatici in vuoto per esterni Zw7-40.5, dotati di meccanismi a molla e trasformatori di corrente integrati di classe 0,2S.
5. Risultati delle applicazioni
- Funzionamento stabile per oltre 5 anni in ambienti con elevata umidità e nebbia salina
- Tasso di successo del 100% su 187 operazioni di interruzione di cortocircuito
- La funzione di richiusura intelligente riduce i tempi di interruzione dell'alimentazione dell'85%
- Il design esente da manutenzione riduce i costi annuali di funzionamento e manutenzione del 60%
6. Feedback dei clienti
“L'interruttore automatico sottovuoto per esterni Usune Zw7-40.5 ha dimostrato prestazioni estremamente affidabili nelle nostre coste parco eolico. Le sue prestazioni di prevenzione dell'inquinamento e le funzioni di protezione intelligente sono notevolmente migliorate stabilità della rete”. – Responsabile del progetto, State Grid Hebei Electric Power Co., Ltd.
| Articolo | Unità | Parametri | |
| Tensione nominale | kV | 40.5 | |
| Livello di isolamento nominale | 1 min. Tensione di tenuta alla frequenza industriale | kV | 95 |
| Tensione di tenuta all'impulso di fulmine (valore di picco) | kV | 185 | |
| Corrente nominale | A | 630/1000/1250/1600/2000 | |
| Corrente di interruzione nominale di cortocircuito | kA | 12.5/16/20/25/31.5 | |
| Sequenza operativa nominale | 0-0,3s-C0-180s-0 | ||
| Tempi di interruzione per la corrente nominale di interruzione breve | Volte | 12 | |
| Interruzione nominale di cortocircuito e corrente di chiusura (picco) | kA | 50/63/80 | |
| Corrente nominale di tenuta di picco | kA | 50/63/80 | |
| Corrente nominale di breve durata | kA | 20/25/31.5 | |
| Tempo di durata nominale del cortocircuito | s | 4 | |
| Velocità media di spegnimento | SM | 1,5 ± 0,20 | |
| Velocità media di accensione | SM | 0,7 ± 0,2 | |
| Tempo di rimbalzo dell'accensione del contratto | SM | ≤ 2 | |
| Differenza temporale di accensione/spegnimento trifase | SM | ≤ 2 | |
| Orario di accensione | SM | ≤ 150 | |
| Orario di spegnimento | SM | ≤ 70 | |
| Vita meccanica | Volte | 10000 | |
| Tensione nominale di funzionamento e tensione nominale del circuito ausiliario | V | DC/AC 110.220 | |
| Ogni resistenza CC del circuito di fase (non includere trasformatori di strumenti) | μΩ | ≤ 50 | |
| Resistenze CC di ciascun anello di fase | mm | 3 | |
R: È possibile utilizzare meccanismi a molla o elettromagnetici. I meccanismi a molla offrono un'elevata offerta affidabilità e bassi costi di manutenzione, che li rendono adatti alla maggior parte delle applicazioni esterne.
R: Sì. Il rapporto di corrente e la classe di precisione (0,2S/0,5/10P10) devono essere specificati al momento dell'ordine.
R: In condizioni di utilizzo normale, il periodo esente da manutenzione è di 10-15 anni. Si consiglia un controllo visivo ogni 2 anni, e un'ispezione meccanica minore ogni 5 anni.
L'interruttore automatico sottovuoto per esterni Usune Zw7-40.5 combina una tecnologia del vuoto avanzata, un design strutturale robusto e funzionalità intelligenti. In qualità di fornitore cinese di fiducia, Usune Electric garantisce costantemente alta qualità e prodotti ad alte prestazioni, che li rendono la scelta ideale per i moderni sistemi di alimentazione che richiedono affidabilità, sicurezza e bassi costi del ciclo di vita.
