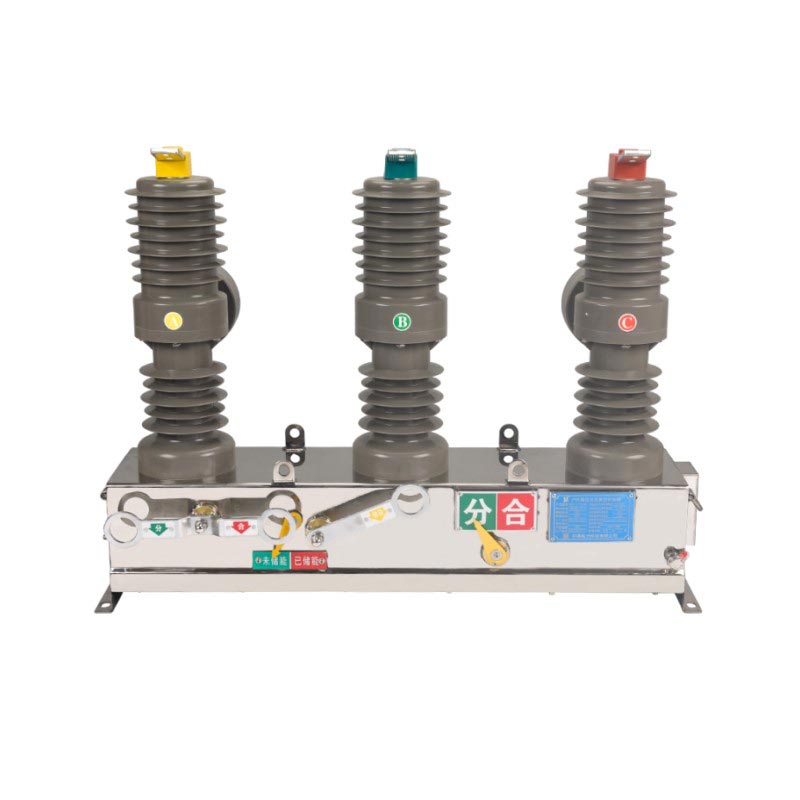

Interruttore automatico in vuoto montato su palo da 11 kV

L'interruttore automatico in vuoto montato su palo Usune ZW32-12 da 11 kV è un interruttore automatico in vuoto montato su palo per esterni progettato specificatamente per sistemi di distribuzione di energia da 10 kV a 12 kV. Impiega un'ampolla in vuoto ad alta affidabilità per arco estinzione, accensione e spegnimento precisi e sicuri di varie correnti. La sua robusta struttura meccanica supporta funzionamento frequente ed è adatto a scenari che richiedono commutazioni ripetute.

- Tensione nominale: 12kV (compatibile con sistemi 10kV/11kV)
- Frequenza: 50/60Hz
- Numero di fasi: CA trifase
- Isolamento: Materiali anti-invecchiamento e resistenti alla corrosione per esterni
- Metodo operativo: Manuale/Elettrico, compatibile con i controller intelligenti

Caratteristiche principali e vantaggi

1. Prestazioni di rottura superiori

- Elevata velocità di estinzione dell'arco a vuoto, breve tempo di interruzione ed elevata stabilità operativa;
- Eccellente capacità di interruzione di cortocircuito, proteggendo efficacemente linee e apparecchiature;
- Lunga vita meccanica ed elettrica, adatta a scenari operativi frequenti.

2. Funzioni intelligenti "Quattro remote".

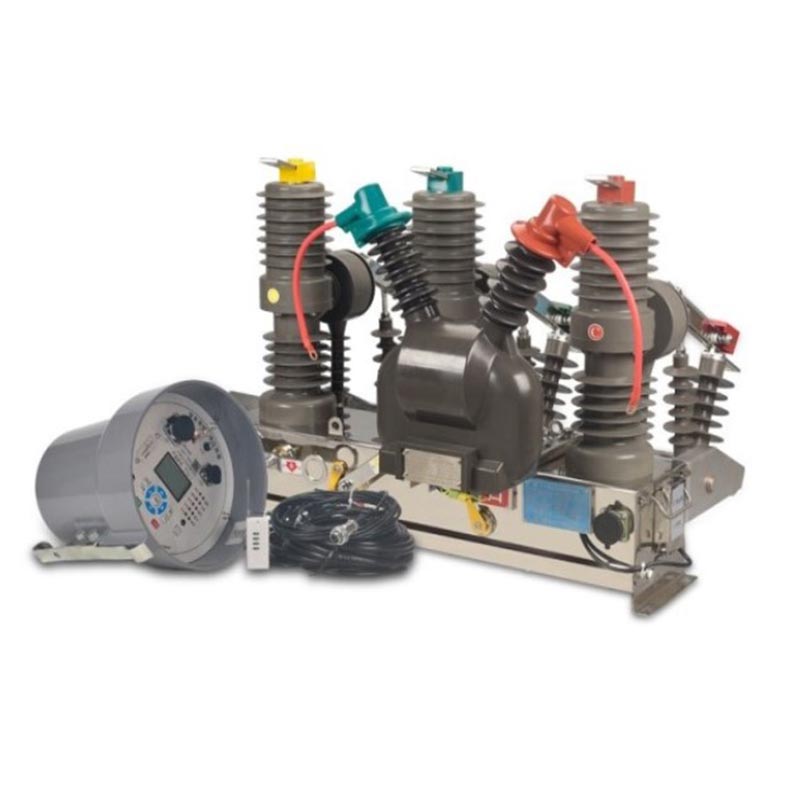

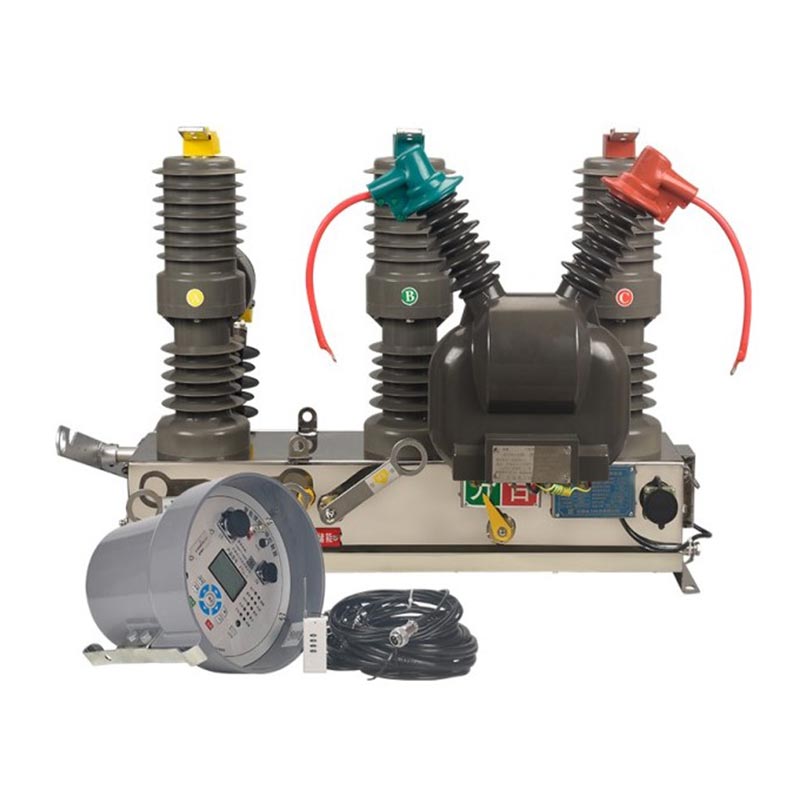

Se abbinato a un controller intelligente Usune, può formare un richiuditore automatico, realizzando:
- Controllo Remoto: operazione di apertura e chiusura a distanza da parte del centro di spedizione;
- Telemetria: monitoraggio in tempo reale dei dati di corrente, tensione, potenza ed energia;
- Segnalazione remota: segnalazione attiva dello stato delle apparecchiature, allarmi e informazioni sui guasti;
- Regolazione remota: impostazione e modifica online dei parametri di protezione.

3. Design esterno durevole

- Grado di protezione IP54+ completamente chiuso, antipolvere, antipioggia e anticondensa;
- Funzionamento stabile in ambienti compresi tra -40℃ e +70℃, resistente alla nebbia salina, all'umidità e all'inquinamento;
- Struttura compatta, montabile su palo, facile da installare e richiede una manutenzione minima.

Caso applicativo nel mondo reale

1. Progetto

Progetto di aggiornamento dell'automazione della rete elettrica rurale nella provincia di Anhui, Cina

2. Sfondo

Frequenti guasti transitori (fulmini, contatto con alberi) nelle reti elettriche rurali, bassa velocità di isolamento dei guasti e alto rischio di interruzioni di corrente su larga scala.

3. Soluzione

Utilizza 120 richiusori Usune ZW32-12 con controller intelligenti come richiusori montati su palo per linee aeree da 10 kV.

4. Risultati dell'applicazione:

- Isolamento dei guasti: sgancio automatico entro 50 ms per guasti da cortocircuito, ripristino dell'alimentazione entro 1 minuto per aree non difettose;
- Eliminazione dei guasti temporanei: la richiusura automatica elimina l'85% delle interruzioni di corrente temporanee;
- Gestione remota: le funzioni "Four Remote" riducono il carico di lavoro delle ispezioni in loco del 60% e migliorano l'invio efficienza del 70%;

- Affidabilità: dopo più di due anni di funzionamento, il tempo medio tra i guasti (MTBF) è >85.000 ore senza guasti gravi, migliorando l'affidabilità dell'alimentazione elettrica per oltre 30.000 utenti rurali.

Principali parametri tecnici

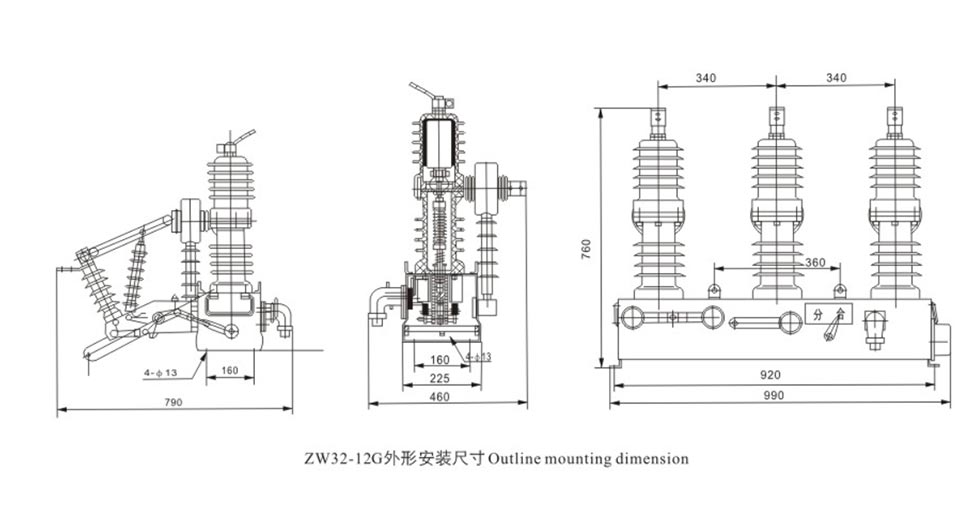

Dimensioni esterne

Riferimento al progetto

Progetto di lancio di un razzo Cas-spazio

Rapporto di prova

Domande frequenti

D1: Perché l'interruttore automatico in vuoto con montaggio su palo ZW32-12 da 11 kV è adatto a scenari di funzionamento frequente?

R: L'ampolla in vuoto presenta una bassa usura dei contatti e una lunga durata elettrica; il suo meccanismo di funzionamento a molla di precisione ha un'elevata stabilità meccanica (conteggio delle operazioni meccaniche ≥ 10.000 volte); i suoi materiali e la struttura lo sono resistente alla fatica, mantenendo prestazioni stabili durante operazioni ripetute, rendendolo adatto a frequenti scenari di commutazione come banchi di condensatori e linee industriali.

Q2: Come vengono implementate le funzioni "Four Remote"?

R: Collegare lo ZW32-12 al controller Usune FTU tramite RS-485 o wireless (4G/LoRa). Il titolare del trattamento raccoglie il dispositivo dati, comunica con la stazione master ed esegue comandi remoti, ottenendo così il controllo remoto, telemetria in tempo reale, segnalazione remota dello stato e funzioni di regolazione remota online.

Q3: Quale manutenzione è necessaria per l'uso esterno?

R: Questo prodotto è praticamente esente da manutenzione. Si consigliano controlli regolari:
- Ogni 1-2 anni: controllare le guarnizioni, i dispositivi di fissaggio e le prestazioni di isolamento;
- Ogni 2-3 anni: Verificare l'integrità dell'ampolla in vuoto e misurare la resistenza dei contatti;
- Ogni 5 anni: eseguire una calibrazione completa delle prestazioni meccaniche ed elettriche. Usune fornisce supporto tecnico e servizi di formazione a vita.

Conclusione

L'interruttore automatico in vuoto montato su palo Usune ZW32-12 da 11 KV combina prestazioni eccellenti, funzionamento intelligente, e durata. In qualità di produttore leader in Cina, Usune garantisce una qualità del prodotto affidabile, adattandosi alle esigenze urbane e reti elettriche rurali, parchi industriali e nuovi sistemi energetici, rendendolo l’attrezzatura preferita nel potere moderno campo di distribuzione. Con la sua matura esperienza applicativa sul campo e il supporto tecnico completo, Usune ha diventare un fornitore e produttore di fiducia nel settore delle infrastrutture elettriche globali.
