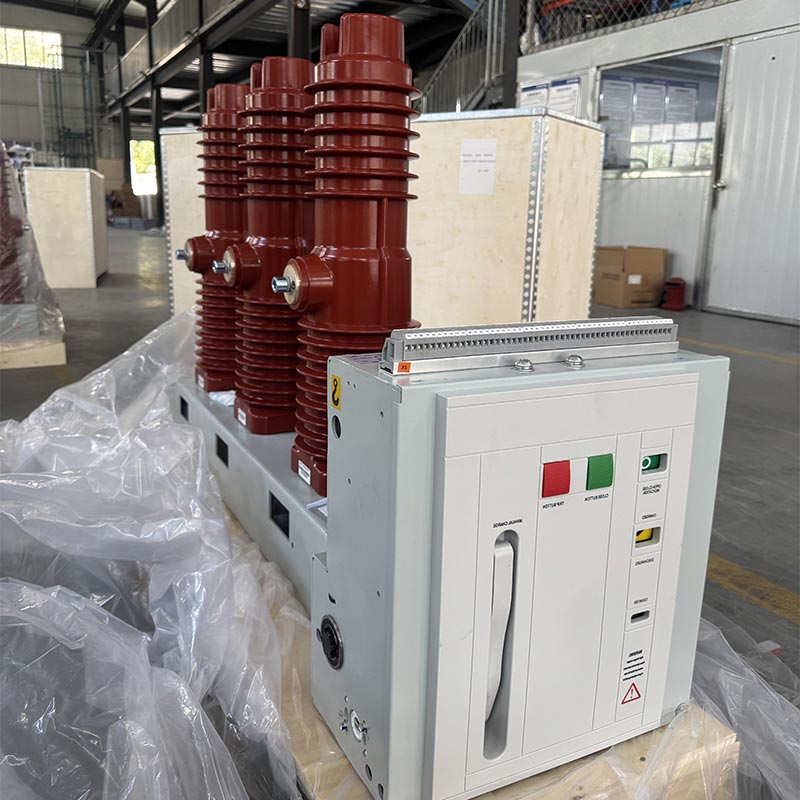

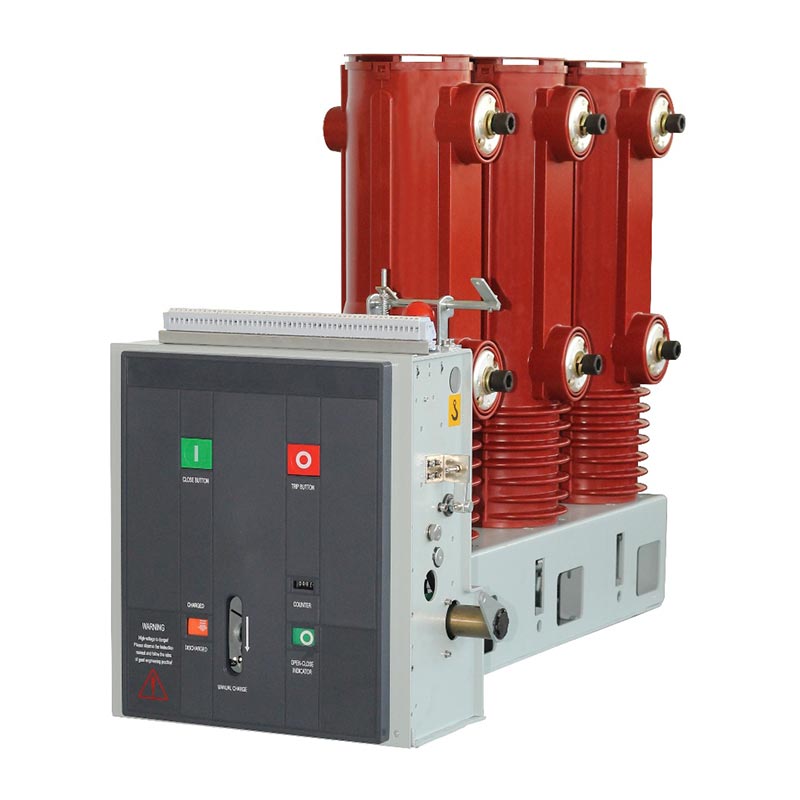

Interruttore automatico sottovuoto per interni a montaggio laterale

L'interruttore automatico sotto vuoto per interni Usune montato lateralmente è un quadro fisso ad alta tensione utilizzato principalmente in ambienti fissi quadri. Può essere utilizzato in modo indipendente o integrato in sistemi di alimentazione di reti ad anello, trasformatori scatolati, e vari sistemi di alimentazione non standard. Il suo vantaggio principale risiede nella tecnologia di estinzione dell'arco sottovuoto, evitando l'inquinamento e i danni causati dai tradizionali mezzi di estinzione dell'arco, migliorando efficacemente l'alimentazione sicurezza e stabilità. Questo prodotto è sviluppato e prodotto in modo indipendente dalla fabbrica di Usune, con maturità processi di produzione e un rigoroso controllo di qualità, garantendo un funzionamento stabile e affidabile in vari complessi condizioni.

Standard e autorità del prodotto Per garantire l'affidabilità e la conformità del prodotto, l'aspirapolvere per interni Usune montato lateralmente L'interruttore aderisce rigorosamente agli standard autorevoli nazionali e internazionali, tra cui GB/T1984-2014 "High Interruttori automatici di tensione", JB3855-1996 "Interruttori automatici in vuoto ad alta tensione per interni da 3,6 ~ 40,5 KV" e DL/T403-2000 "Condizioni tecniche per l'ordinazione degli interruttori automatici sotto vuoto da 12 ~ 40,5 KV" ed è conforme ai requisiti pertinenti di IEC62271-100:2008. Ogni prodotto è sottoposto a rigorosi controlli di fabbrica prima di lasciare la fabbrica e a tutti i controlli tecnici i parametri soddisfano i requisiti di progettazione, dimostrando l'impegno di Usune per la qualità del prodotto e garantendo un utilizzo sicuro utenti.

Ambiente operativo e applicabilità

L'interruttore automatico sottovuoto per interni a montaggio laterale è altamente adattabile a vari ambienti e adatto a following indoor operating conditions:

1. Temperatura ambiente: massima +40 ℃, minima -15 ℃
2. Umidità ambientale: umidità relativa media giornaliera ≤95%, media mensile ≤90%; pressione di vapore media giornaliera ≤22×10⁻³MPa, media mensile ≤1,8×10⁻³MPa
3. Altitudine: non superiore a 1000 m
4. Intensità sismica: non superiore a 8 gradi
5. Ambiente atmosferico: privo di polvere significativa, fumo, gas, vapori o nebbia salina corrosivi e infiammabili inquinamento.

Nota: se l'ambiente operativo effettivo supera i normali requisiti sopra indicati, consultare il produttore professionale Usune per personalizzare una soluzione di prodotto adeguata.

Struttura e funzione

1. Struttura generale

L'interruttore automatico sottovuoto per interni a montaggio laterale adotta una disposizione fronte-retro del meccanismo operativo e del camera di estinzione dell'arco. Il circuito conduttivo principale è di tipo trifase montato a pavimento. L'ampolla in vuoto è installato longitudinalmente all'interno di un cilindro tubolare isolante realizzato con processo APG di resina epossidica. Questo fornisce eccellenti prestazioni anti-creepage, riducendo significativamente l'accumulo di polvere sulla superficie dell'interruttore, evitando che fattori esterni ne influenzino il funzionamento e garantendo elevate prestazioni di isolamento anche in ambienti umidi e umidi ambienti fortemente inquinati.

2. Struttura del meccanismo operativo

Il meccanismo operativo è un meccanismo planare a molla, che supporta l'accumulo di energia manuale ed elettrica. Il il motore operativo è installato nell'armadio anteriore dell'interruttore. Il gabinetto è diviso in cinque gruppi spazi da quattro partizioni intermedie, che ospitano i componenti di stoccaggio, trasmissione, sgancio e buffer dell'energia rispettivamente. Il prodotto integra l'interruttore e il meccanismo operativo in un unico design, garantendo un elevato livello grado di corrispondenza tra la prestazione operativa del meccanismo e l'apertura e chiusura dell'interruttore requisiti. Ciò riduce i passaggi intermedi non necessari, riduce il consumo di energia e il rumore e migliora affidabilità operativa.

Specifiche principali e parametri tecnici

Installazione e messa in servizio

1. Controllare se l'interruttore è danneggiato. Se danneggiato, smettere immediatamente di usarlo.
2. Rimuovere gli agenti contaminanti (soprattutto dalla superficie isolante). Contaminanti generati durante il trasporto o lo stoccaggio può influire sulle prestazioni di isolamento del prodotto.
3. Azionare manualmente l'interruttore per immagazzinare energia ed eseguire le operazioni di chiusura/apertura come richiesto, osservando se lo stato di accumulo dell'energia e gli indicatori di posizione di chiusura/apertura sono normali.
4. Azionare l'interruttore per immagazzinare energia ed eseguire manovre di chiusura/apertura utilizzando la potenza di azionamento alimentazione, controllando se lo stato di accumulo dell'energia e gli indicatori di posizione sono normali.

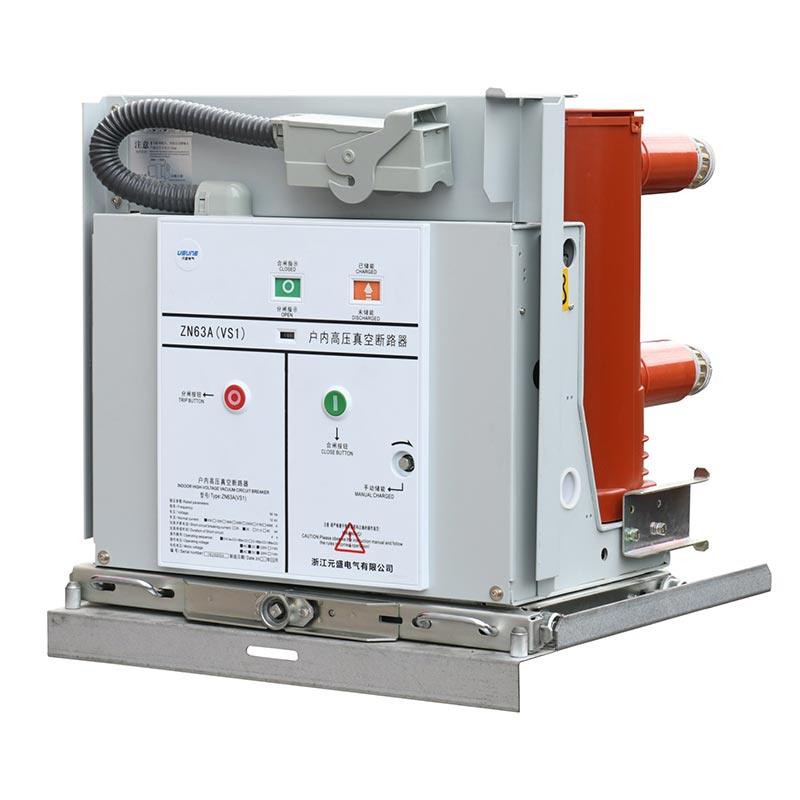

5. Funzionamento dell'interruttore automatico a carretto: inserire la maniglia di spinta nel foro di spinta, ruotare in senso orario per avanzare e ritrarre in senso antiorario, con una corsa di spinta totale di 300±3 mm; in posizione aperta, spostarlo dolcemente nella posizione di lavoro o di prova, ruotando la maniglia 30 volte a velocità media fino a sentire un "clic", indicando che è in posizione (non esercitare una forza eccessiva per evitare di danneggiare il meccanismo di spinta). In questo momento, il verranno attivati gli indicatori di posizione corrispondenti (S8, S9).

Nota: quando si utilizza un dispositivo di interblocco di chiusura, per sbloccarlo è necessario collegare l'alimentazione del circuito di interblocco prima della chiusura; durante il disimballo operare secondo le prescrizioni di imballaggio, sollevando il gomito dell'interruttore garantire che il braccio uscente inferiore sia sotto carico, evitando forti urti e vibrazioni; rimuovere il dispositivo di sollevamento come necessario prima di riporlo nell'armadio.

Caso di studio applicativo nel mondo reale

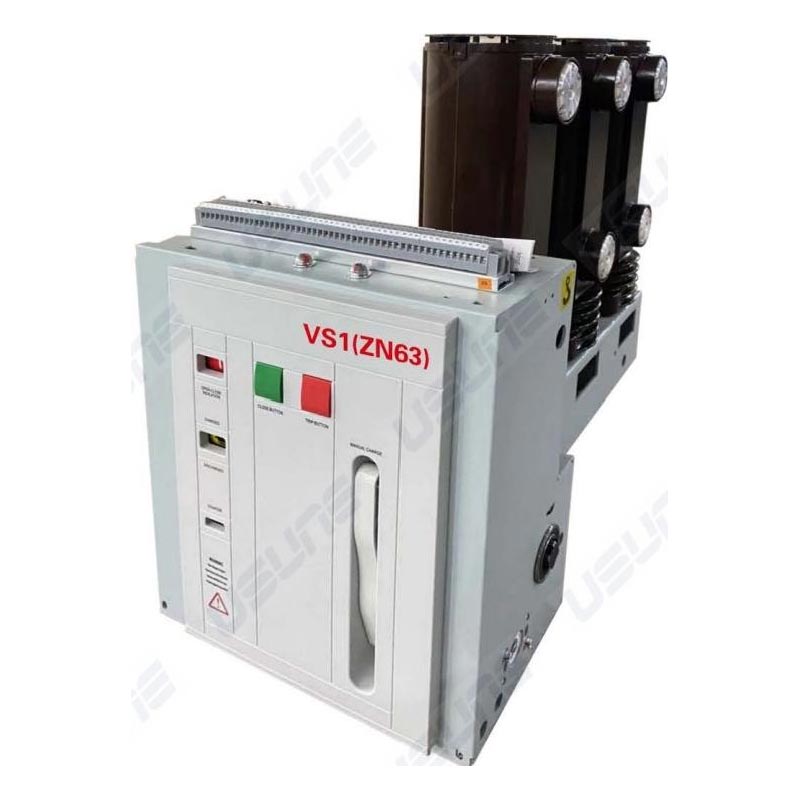

Caso: un grande parco industriale nel sud della Cina ha acquistato 50 interruttori automatici sottovuoto per interni Usune a montaggio laterale (modello VS1-12/1250-25) per il sistema di distribuzione dell'energia dell'officina di produzione. Sono operative più linee di produzione nel parco in alternativa, richiedono frequenti commutazioni di alimentazione e un'elevata affidabilità nell'interruzione della corrente di cortocircuito. Da allora installazione e messa in servizio nel 2024, i prodotti hanno funzionato stabilmente per 12 mesi consecutivi senza guasti, proteggendo e controllando efficacemente il sistema di alimentazione, riducendo i tempi di inattività delle apparecchiature e migliorando il parco efficienza produttiva. In qualità di fornitore cinese locale, Usune ha fornito una guida completa all'installazione in loco e servizi di manutenzione post-vendita, guadagnando elogi da parte del cliente.

Domande frequenti

Q1: Cosa succede se l'effettivo ambiente operativo dell'interruttore supera i normali requisiti?

R1: Se la temperatura ambiente, l'umidità, l'altitudine, ecc. superano i normali requisiti, contattare il produttore, Usune, immediatamente. Un team tecnico professionale condurrà un sondaggio in loco e personalizzerà a soluzione di prodotto adattata all'ambiente speciale per garantire il funzionamento stabile dell'interruttore in condizioni speciali condizioni. In qualità di fornitore responsabile, Usune si impegna a fornire soluzioni personalizzate per ciascun cliente.

Q2: Come eseguire la manutenzione dell'interruttore automatico sottovuoto per interni Usune montato lateralmente per prolungarne la durata?

A2: La manutenzione ordinaria comprende principalmente tre punti: in primo luogo, pulire regolarmente la superficie isolante per evitare che si sporchi accumulo che influisce sulle prestazioni di isolamento; in secondo luogo, controllare regolarmente lo stato di accumulo dell'energia, indicatori di apertura/chiusura e cablaggio per garantire che non vi siano allentamenti o danni; terzo, condurre manuale ed elettrico prove di funzionamento ogni 6 mesi per verificare la flessibilità e l'affidabilità del meccanismo di funzionamento. Inoltre, il La fabbrica fornisce un manuale di manutenzione dettagliato e una guida post-vendita per aiutare gli utenti a mantenere il prodotto scientificamente.
