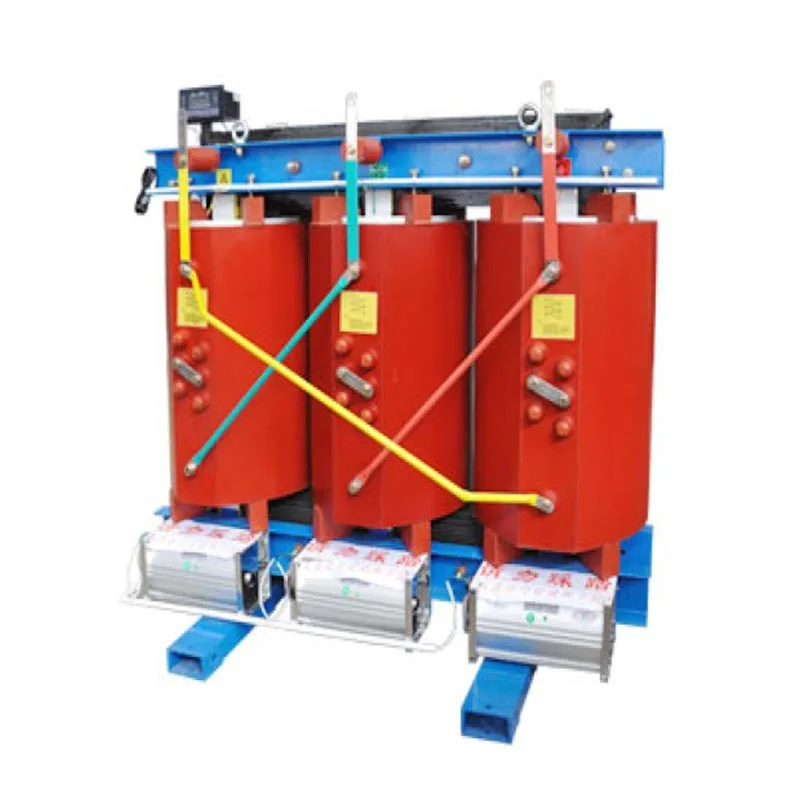

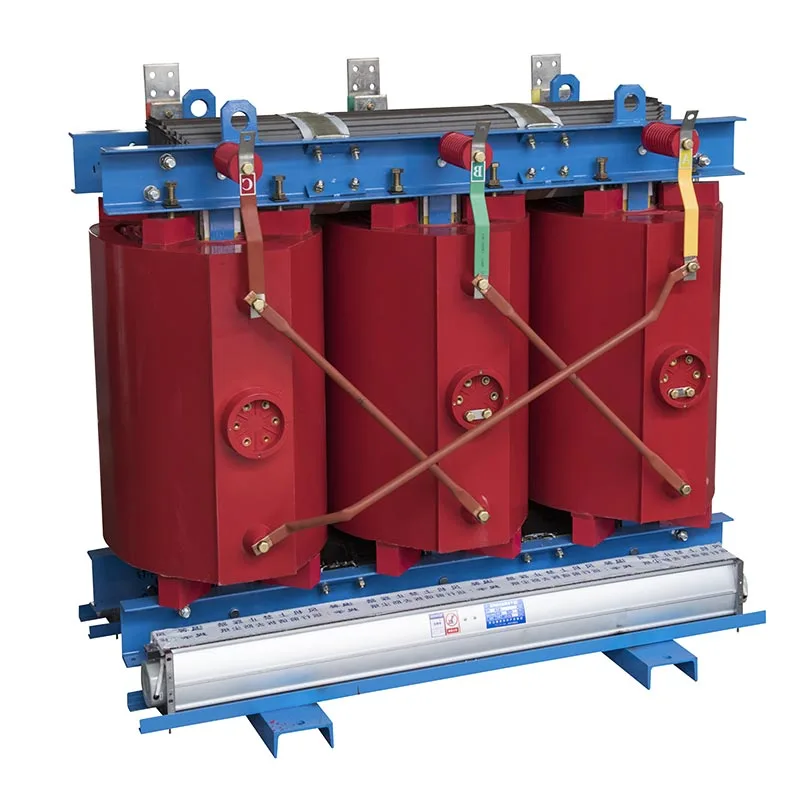

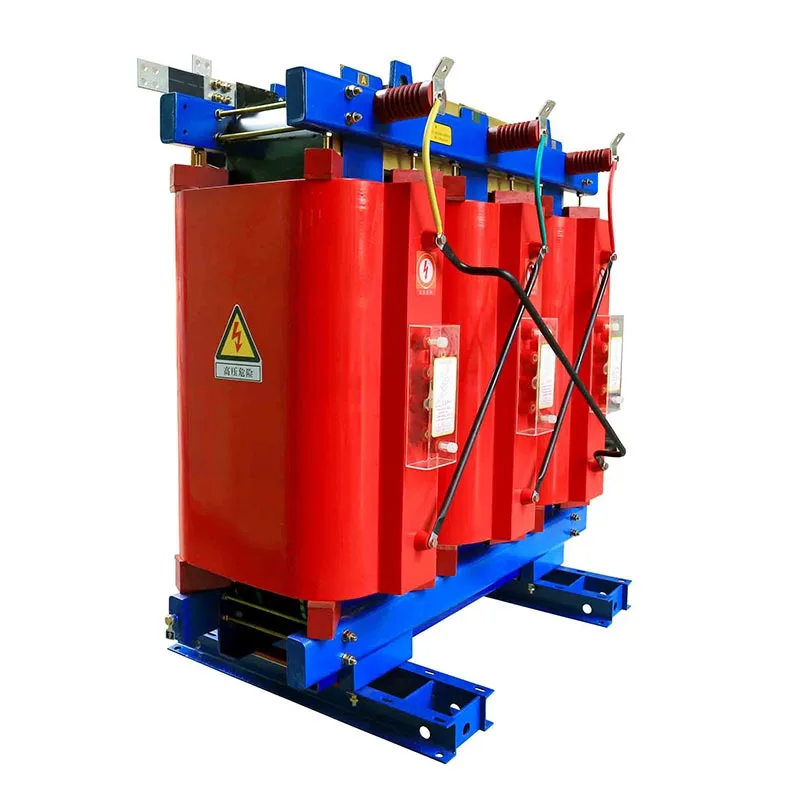

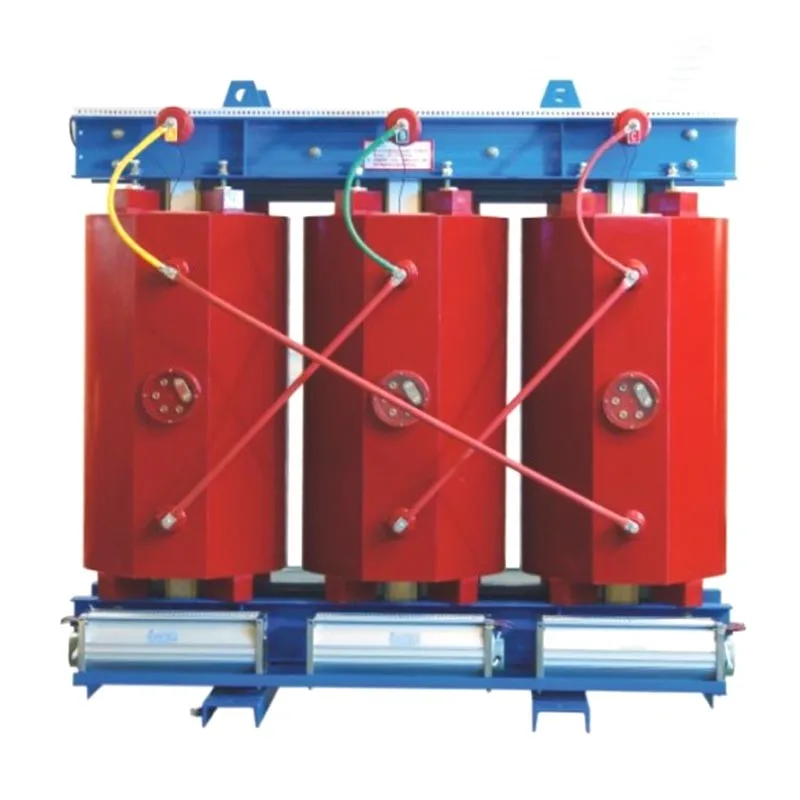

Il trasformatore a secco in resina colata Usune da 500 kVA è un'unità di distribuzione dell'energia priva di olio che utilizza l'aria per il raffreddamento e isolamento. I suoi avvolgimenti sono completamente incapsulati in resina epossidica resistente alle alte temperature eliminando i rischi per la sicurezza come perdite di olio, incendi ed esplosioni. L'unità è caratterizzata da scariche parziali basse, rumore minimo e zero emissioni inquinanti, consentendo un funzionamento a lungo termine e senza manutenzione. È adatto per varie applicazioni di alimentazione indoor impegnative ed è ampiamente utilizzato nei sistemi di distribuzione dell'energia per uso commerciale edifici, ospedali, scuole, impianti industriali e metropolitane.
Il trasformatore di tipo secco in resina pressofusa da 500 kVA non contiene olio isolante e utilizza la Classe H materiali di fusione resistenti alle alte temperature. Non prenderà fuoco, non esploderà né perderà olio in condizioni anomale come sovraccarichi o cortocircuiti. L'installazione interna non richiede strutture antincendio specializzate come pozzi petroliferi o firewall, riducendo efficacemente l'ingegneria civile e i costi ausiliari.
Non vi è alcun rischio di perdite di olio o emissioni di gas nocivi durante il funzionamento, garantendo il rispetto della bioedilizia e standard ambientali. Può essere installato direttamente in spazi chiusi, come le sale operatorie ospedaliere sigillate o camere sotterranee per apparecchiature della metropolitana, senza la necessità di sistemi di recupero dell'olio esausto, offrendo eccellenti adattabilità ambientale.
La laminazione del nucleo ottimizzata e le strutture di avvolgimento simmetriche riducono significativamente le vibrazioni elettromagnetiche e rumore di funzionamento. Il processo di fusione sotto vuoto elimina le bolle interne dell'avvolgimento, controllando efficacemente la parte scarica e previene l'invecchiamento dell'isolamento, garantendo così un funzionamento stabile e continuo per oltre 20 anni.
Per il nucleo viene utilizzato acciaio al silicio a grani orientati di alta qualità, riducendo significativamente le perdite sia a vuoto che a carico. Progettato per scenari che richiedono alimentazione continua 24 ore su 24, come fabbriche ed edifici commerciali riduce significativamente il consumo energetico a lungo termine, allineandosi agli standard globali di risparmio energetico.
È dotato di una struttura integrata che utilizza l'isolamento dell'aria e il raffreddamento naturale dell'aria, eliminando la necessità di sostituzione periodica, filtraggio o test dell'olio isolante. La manutenzione ordinaria è limitata alla semplice polvere rimozione e controllo dei collegamenti terminali, riducendo drasticamente i costi di manodopera e materiale associati alle operazioni in corso operazioni e manutenzione.
Funziona in modo affidabile a temperature ambiente comprese tra -20°C e +40°C, ad altitudini fino a 1.000 metri e in umidità relativa ≤95% (senza condensa). Gli avvolgimenti fusi sigillati resistono alla polvere, all'umidità e alla lieve corrosione, rendendo l'unità adatta ad ambienti complessi come spazi sotterranei, strutture industriali umide e ambienti medici camere bianche.
Rispetto ai trasformatori in olio di pari capacità, questa unità è più piccola e leggera e richiede meno spazio per la distribuzione dell'energia. La sua facilità di trasporto, sollevamento e assemblaggio in loco riduce notevolmente i tempi di costruzione cronologia dei progetti di distribuzione dell’energia.
Il trasformatore di tipo secco in resina colata Usune da 500 kVA funziona secondo il principio dell'induzione elettromagnetica, ottenendo Conversione della tensione CA e trasmissione di potenza tramite accoppiamento del flusso magnetico tra primario e secondario avvolgimenti. Il processo operativo principale è il seguente:
1. La corrente alternata che scorre attraverso l'avvolgimento primario genera un flusso magnetico alternato all'interno del ferro nucleo;
2. Il flusso magnetico alternato passa attraverso l'avvolgimento secondario, inducendo una forza elettromotrice alternata tramite induzione elettromagnetica;
3. La trasformazione della tensione (step-up o step-down) e la trasmissione di potenza vengono ottenute in base al rapporto spire fisso tra l'avvolgimento primario e quello secondario.
A differenza dei trasformatori immersi in olio, questa unità si basa interamente sull'aria come mezzo per l'isolamento e la dissipazione del calore tra il nucleo e gli avvolgimenti, non contenente olio isolante. Il calore viene dissipato per convezione naturale o forzata raffreddamento ad aria, consentendo una trasformazione della tensione sicura e stabile all'interno di ambienti interni chiusi.
| Articolo | Parametro tecnico |
| Intervallo di capacità nominale | 30～2500 kVA (modello standard personalizzato da 500 kVA) |
| Tensione nominale ad alta tensione | 10kV/10,5kV |
| Tensione nominale a bassa tensione | 0,4 kV |
| Frequenza nominale | Compatibile con doppia frequenza 50/60Hz |
| Gruppo vettoriale | Din11 |
| Tensione di impedenza | 4%~6% (configurazione standard 6%) |
| Articolo | Parametro tecnico |
| Temperatura ambiente consentita | -20℃～+40℃ |
| Altitudine applicabile | ≤1000 m |
| Umidità relativa consentita | ≤95% (senza condensa) |
| Posizione di installazione standard | Al coperto |
Una stazione della metropolitana sotterranea di medie dimensioni nella Cina orientale si è procurata tre trasformatori a secco Usune in resina colata da 500 kVA ai sistemi di illuminazione, ventilazione e controllo del segnale delle centrali elettriche. Gli ambienti della metropolitana sono chiusi e umidi severi requisiti di sicurezza antincendio; i trasformatori immersi in olio comportano rischi per la sicurezza in tali ambienti. Da quando sono entrato servizio tre anni fa, l'apparecchiatura ha dimostrato bassi livelli di rumore e prestazioni stabili nelle scariche parziali senza richiedere manutenzioni frequenti, rispondendo pienamente agli standard di sicurezza per le operazioni di transito ferroviario sotterraneo.
Un ospedale terziario ha sostituito i vecchi trasformatori a bagno d'olio con due trasformatori a secco Usune da 500 kVA per alimentare apparecchiature mediche di precisione come scanner TC e MRI. Questi prodotti eliminano i rischi di incendio e inquinamento e operare silenziosamente, garantendo un'alimentazione stabile per le apparecchiature mediche; inoltre, la loro natura esente da manutenzione riduce significativamente il carico di lavoro di gestione delle apparecchiature dell'ospedale.
R1: Sì. L'apparecchiatura utilizza la fusione di resina epossidica sotto vuoto per creare una struttura di avvolgimento completamente sigillata, in modo efficace resistente all'umidità, alla polvere e alla corrosione. Funziona stabilmente in ambienti con umidità relativa fino al 95% (senza condensa) ed è ampiamente adatto per locali tecnici della metropolitana, locali di distribuzione sotterranei e ambienti umidi strutture di fabbrica. Per ambienti con condensa prolungata, sono disponibili involucri personalizzati con classificazione IP migliorare la resistenza all'acqua.
R2: L'apparecchiatura è essenzialmente esente da manutenzione e non richiede sostituzione, filtraggio o test dell'isolamento olio. La manutenzione ordinaria prevede esclusivamente la pulizia dalla polvere degli avvolgimenti con aria compressa ed il controllo del terminale tenuta ogni sei mesi; non è necessaria alcuna attrezzatura di prova specializzata, con conseguenti notevoli risultati a lungo termine risparmio sui costi operativi.
A3: Il vantaggio principale è l'assenza di rischi di incendio o esplosione. I tradizionali trasformatori in olio contengono olio isolante infiammabile, rendendoli soggetti a incendio o esplosione in caso di cortocircuito o surriscaldamento, e richiedono strutture ausiliarie come pozzi petroliferi e firewall. Utilizzano trasformatori a secco in resina colata Usune resina solida ignifuga e non contiene mezzi combustibili; non propagano l'incendio in caso di guasto e può essere installato direttamente in luoghi interni densamente popolati, come ospedali, scuole e negozi centri commerciali, senza la necessità di ulteriori infrastrutture di sicurezza antincendio.
