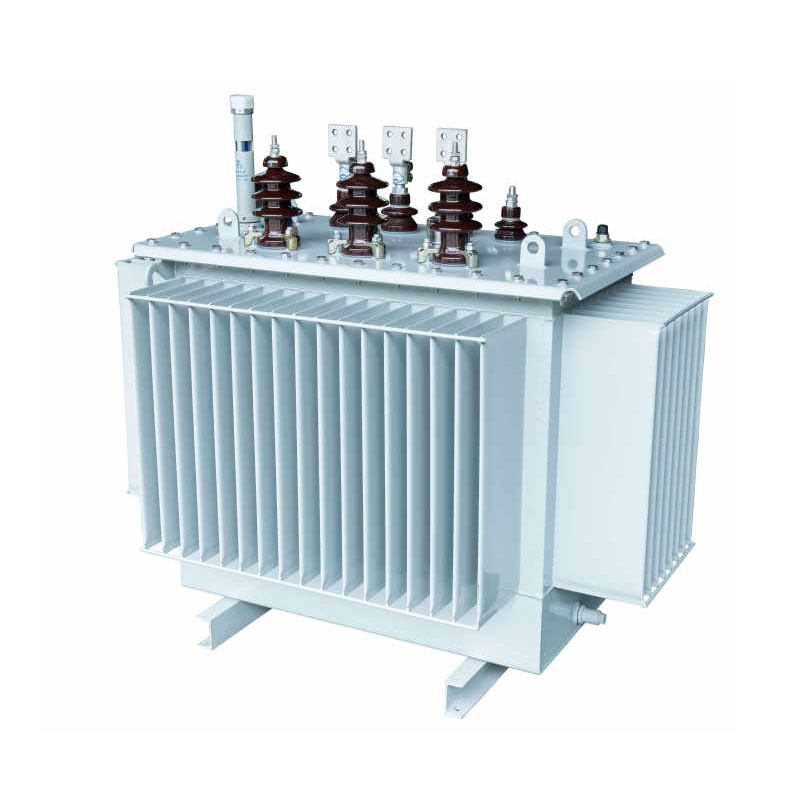

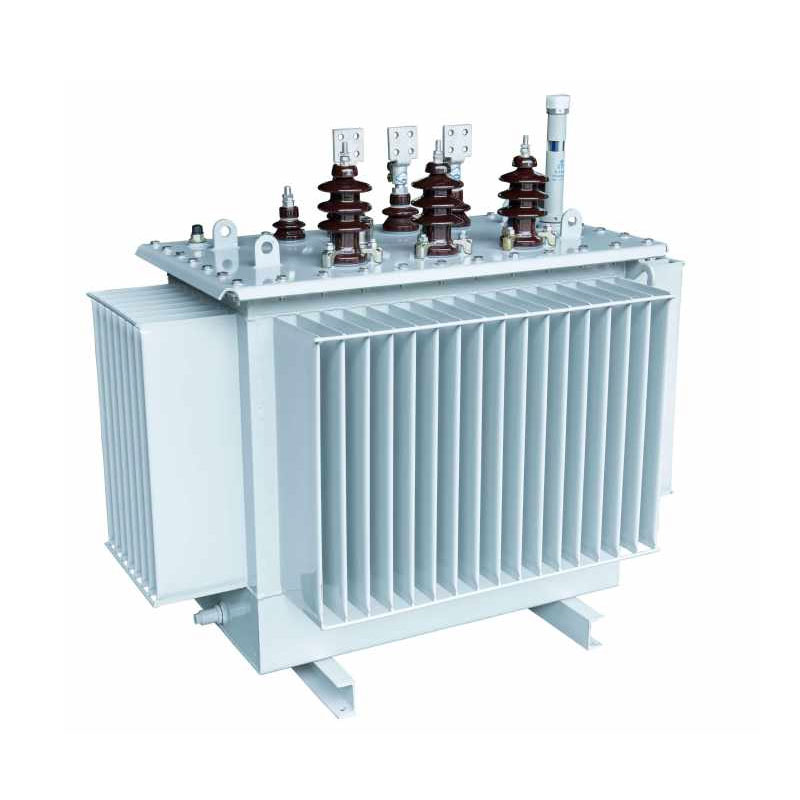

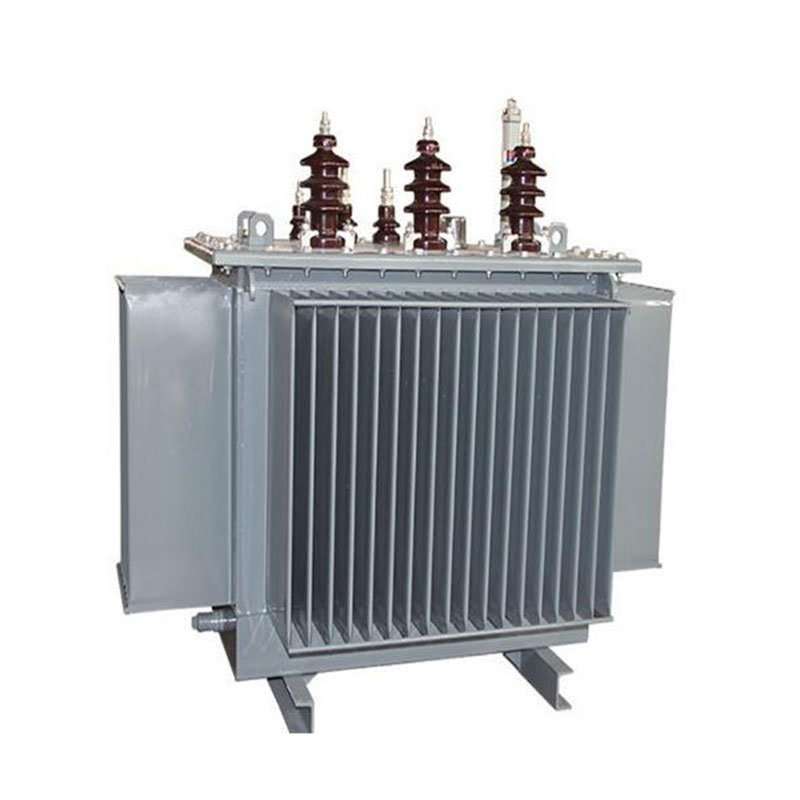

Trasformatore trifase a bagno d'olio da 4000 KVA

Il trasformatore trifase immerso in olio Usune da 4000 kVA copre i tre livelli di tensione mainstream di 10 kV, 20 kV e 36kV, che rappresenta un trasformatore di distribuzione aggiornato, ad alta efficienza e a risparmio energetico. Allontanarsi dal tradizionale Strutture centrali a laminazione impilata, adotta un layout del nucleo avvolto 3D triangolare equilatero. Questo disegno si traduce in a fondamentalmente, la sezione trasversale della colonna centrale si avvicina a un cerchio, un avvolgimento stretto e un circuito magnetico senza interruzioni risoluzione dei problemi comuni riscontrati nei trasformatori tradizionali come squilibrio trifase, elevate perdite operative e rumore eccessivo.

Supportato da linee di produzione standardizzate e rigorosi sistemi di controllo qualità, il prodotto offre un forte impatto ambientale adattabilità ed elevata stabilità operativa. Soddisfa le esigenze di alimentazione affidabile e a lungo termine di complessi scenari, tra cui aggiornamenti della rete, produzione industriale e integrazione di sottostazioni prefabbricate, durante la consegna eccellenti vantaggi di risparmio energetico e valore economico.

Caratteristiche strutturali principali e vantaggi del prodotto

1. Struttura principale ottimizzata: perdite ultra-basse e funzionamento silenzioso

Il nucleo è costruito con lamiere di acciaio al silicio a grani orientati di elevata purezza, lavorate utilizzando Georg tedesco importato attrezzature trasversali. Utilizza un processo di giunzione di precisione a 45° e una sezione trasversale circolare a più stadi struttura formata dalla laminazione, riducendo efficacemente le perdite magnetiche e le perdite per isteresi. L'equilatero la disposizione triangolare garantisce che i percorsi magnetici per tutte e tre le fasi siano uguali e ridotti al minimo. Per completamente eliminando i traferri del circuito magnetico, il design riduce significativamente le perdite a vuoto e il rumore di funzionamento, sopprime la generazione della terza armonica e raggiunge un preciso equilibrio di potenza trifase.

2. Design della bobina rinforzato con resistenza superiore al cortocircuito e agli urti

La bobina ad alta tensione utilizza un design di avvolgimento cilindrico, mentre la bobina a bassa tensione supporta entrambi i cilindri e processi di avvolgimento di fogli. La struttura ottimizzata della bobina garantisce una distribuzione razionale del circuito magnetico, migliorando significativamente la resistenza del trasformatore agli urti e ai sovraccarichi di cortocircuito, quindi in modo efficace prevenire la deformazione della bobina o il guasto dell'apparecchiatura causato dalle fluttuazioni della rete. La struttura ad avvolgimento concentrico migliora la stabilità strutturale complessiva, garantendo un funzionamento sicuro e stabile in condizioni di carico a lungo termine.

3. Serbatoio ondulato resistente alla corrosione progettato per condizioni difficili e lunga durata

Il serbatoio è realizzato in acciaio laminato a freddo di alta precisione utilizzando una produzione specializzata di serbatoi ondulati Georg linea. La superficie è rivestita con una finitura anticorrosione specializzata di grado petrolchimico che resiste all'olio e corrosione chimica, rendendolo adatto a vari ambienti operativi industriali difficili. L'integrato la struttura ondulata fornisce un'efficiente dissipazione del calore e si adatta automaticamente all'espansione termica e contrazione dell'olio del trasformatore; inoltre, il design interno isolato dall'aria rallenta efficacemente l'invecchiamento l'olio isolante, prolungando significativamente la durata complessiva dell'apparecchiatura.

4. Struttura isolante di classe A che garantisce un elevato fattore di sicurezza operativa

Il trasformatore trifase immerso in olio da 4000 kVA utilizza una struttura di isolamento di Classe A in tutta la sua struttura. Con alta e bobine a bassa tensione disposte concentricamente, lo spazio tra le bobine utilizza un design che combina maniche di cartone e piccoli traferri d'olio per ottimizzare l'isolamento interno e i sistemi di dissipazione del calore. Ciò migliora efficacemente il la resistenza dell'isolamento dell'apparecchiatura, elimina gli incidenti dovuti a guasti dell'isolamento e garantisce un funzionamento continuo e sicuro in condizioni di carico nominale e sovraccarico moderato.

Tipo di prodotto

Conservazione energetica, riduzione del carbonio e vantaggi economici

Il trasformatore trifase immerso in olio Usune da 4000 kVA vanta eccellenti prestazioni di risparmio energetico. Operativo annuale i costi e le emissioni di carbonio possono essere calcolati con precisione utilizzando formule standard del settore, fornendo supporto dati valutazioni energetiche del progetto e budgeting dei costi:

1. Formula del costo annuale dell'elettricità: Costo annuale dell'elettricità (CNY/anno) = [Perdita a vuoto (kW) + Perdita a carico (kW) × (Media Tasso di carico)²] × 365 giorni × 24 ore × Prezzo dell'elettricità
2. Formula per le emissioni annuali di carbonio: Emissioni annuali di CO₂ = [Perdita a vuoto (kW) + Perdita a carico (kW) × (Tasso di carico medio)²] × 365 giorni × 24 ore × Fattore di emissione di carbonio (kg-CO₂/kWh)

Rispetto ai trasformatori tradizionali di pari capacità, questo prodotto presenta minori perdite a vuoto e a carico. Dentro scenari che richiedono un funzionamento continuo a lungo termine, come la produzione industriale e le reti elettriche urbane, in modo efficace abbassa i costi dell’elettricità e riduce le emissioni di carbonio. È pienamente conforme agli standard di risparmio energetico e green della rete requisiti di produzione industriale, offrendo eccezionali vantaggi economici e ambientali.

Parametri tecnici

Trasformatore di distribuzione trifase in olio serie 10kV S11

Nota: per trasformatori con capacità nominale pari o inferiore a 500 kVA, la perdita di carico sopra la rampa nella tabella è applicabile a il Dyn11 gruppo di connessione e la perdita di carico sotto la rampa è applicabile al gruppo di connessione Yyn0.

Trasformatore di distribuzione trifase immerso in olio serie 10kV S13

Trasformatore di distribuzione trifase in olio serie 10kV S14

Riferimento al progetto

Progetto di lancio di un razzo Cas-spaziale

Rapporto di prova

Casi pratici di applicazione dell'ingegneria

Caso 1: Progetto di distribuzione elettrica per un parco industriale tessile

Un grande gruppo tessile nello Shandong gestisce le sue linee di produzione ininterrottamente tutto l'anno, richiedendo livelli estremamente elevati stabilità dell'alimentatore. Il progetto utilizza più trasformatori in olio Usune da 4000 kVA 10 kV per gestire principale distribuzione energetica del parco. Fin dalla messa in servizio, l'apparecchiatura ha funzionato senza intoppi, con un rumore basso e silenzioso consumo energetico. Ha risolto problemi precedenti, come l'instabilità della tensione trifase e l'elevato consumo energetico associati all'invecchiamento dei trasformatori, riducendo così di fatto l'elettricità annuale e l'O&M dell'azienda costi garantendo allo stesso tempo un’alimentazione stabile alle linee di produzione tessile.

Caso 2: Progetto di sostegno per sottostazioni prefabbricate urbane

Per un progetto di ammodernamento della rete elettrica in una città costiera nel sud della Cina, trasformatori in olio Usune da 4000 kVA 20 kV sono stati selezionati per equipaggiare le sottostazioni prefabbricate. Caratterizzato da una struttura compatta e da un forte impatto ambientale adattabilità, il prodotto si inserisce perfettamente in layout urbani compatti e resiste a complesse operazioni outdoor condizioni. L'apparecchiatura ha funzionato in sicurezza per oltre due anni senza interferenze armoniche e con stabilità uscita di tensione, migliorando significativamente la qualità dell'alimentazione per le aree commerciali e residenziali urbane e facilitare l'implementazione efficiente dell'ammodernamento della rete cittadina.

Domande frequenti

D1: Quali valori di tensione e scenari applicativi supporta il trasformatore in olio Usune da 4000 kVA?

Questo prodotto supporta tre valori di tensione mainstream: 10 kV, 20 kV e 36 kV, che coprono gli standard civili e industriali scenari di distribuzione dell’energia. È particolarmente adatto per gli aggiornamenti della rete urbana e rurale e per l'alimentazione elettrica imprese industriali e minerarie. Si integra perfettamente con sottostazioni modulari e containerizzate prefabbricate sottostazioni, dimostrando un'eccezionale versatilità in tutte le applicazioni.

D2: Quali sono i principali vantaggi di risparmio energetico di questo prodotto rispetto ai trasformatori tradizionali?

Il prodotto presenta una struttura del nucleo avvolto triangolare equilatero 3D; il circuito magnetico è senza interruzioni, con il i percorsi magnetici trifase sono sia più brevi che uguali in lunghezza, il che riduce drasticamente il vuoto e il magnetico perdite di perdite. Combinato con il taglio di precisione della lamiera di acciaio al silicio e una struttura della bobina ottimizzata, riduce al minimo consumo energetico e rumore durante il funzionamento. Il funzionamento a lungo termine produce riduzioni significative dei costi dell'elettricità e emissioni di carbonio, nel pieno rispetto degli standard State Grid per l’efficienza energetica verde.

D3: Quali sono le prestazioni del trasformatore trifase immerso in olio da 4000 kVA in termini di adattabilità ambientale e vita utile?

L'apparecchiatura utilizza un isolamento di Classe A e rivestimenti anticorrosione di livello industriale, che le consentono di resistere all'olio contaminazione, corrosione chimica e fluttuazioni di temperatura, rendendolo adatto a vari tipi di funzionamento gravoso condizioni. Il serbatoio dell'olio ondulato isola l'unità dall'aria, ritardando efficacemente l'invecchiamento dell'olio isolante e riducendo la frequenza dei cambi d'olio e della manutenzione. In condizioni operative standard, il trasformatore offre a lunga durata e bassi costi di manutenzione, garantendo prestazioni stabili in diversi ambienti come quello industriale impianti di produzione e reti elettriche esterne.
