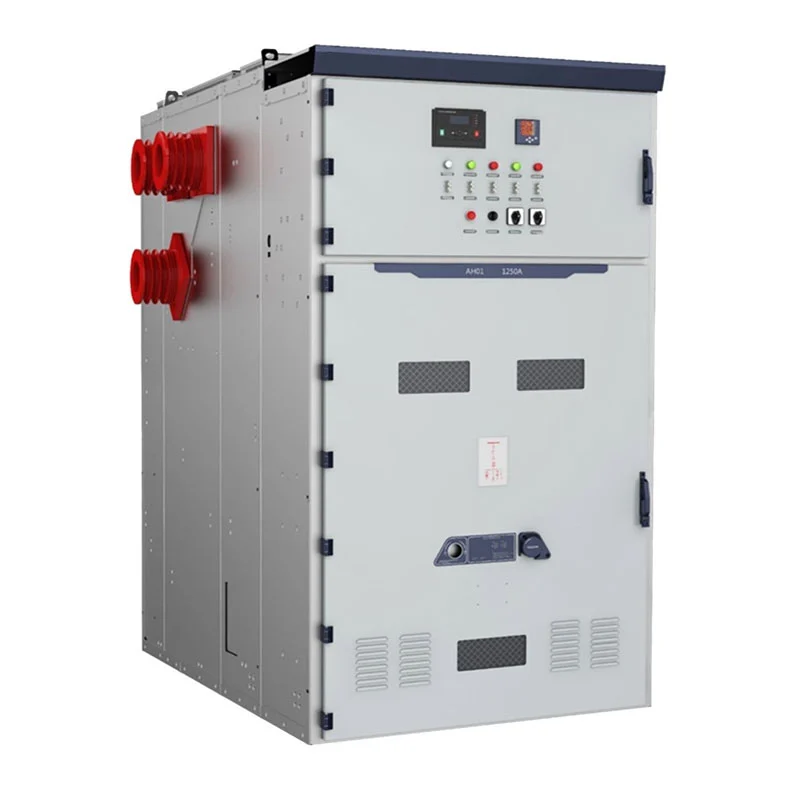

Il pannello di comando VCB per interni KYN61-40.5 da 33 kV è sviluppato per progetti che richiedono una tensione interna più elevata piattaforma di distribuzione. La sua configurazione combina un interruttore automatico in vuoto estraibile, con involucro metallico costruzione, compartimenti elettrici separati, sistemi di sbarre collettrici, collegamenti di cavi e apparecchiature di controllo secondarie in una linea di quadri integrata.
Usune opera secondo i sistemi di gestione ISO 9001, ISO 14001 e ISO 45001. L'attrezzatura è progettata secondo standard IEC e GB applicabili, con certificazione CE disponibile per i mercati applicabili.
Per i sistemi di distribuzione di classe 33kV e 36kV, la scelta del quadro richiede molto più che la semplice corrispondenza dei valori nominali tensione. Gli ingegneri devono considerare il livello di isolamento, la corrente di carico, la corrente di guasto, la configurazione dell'alimentatore, il trasformatore capacità, collegamento dei cavi, coordinamento della protezione e ambiente di installazione.
Il pannello per quadri VCB per interni KYN61-40.5 da 33 kV è destinato alla distribuzione interna di media tensione in cui questi i parametri elettrici devono essere coordinati all'interno di un sistema di distribuzione dell'energia completo.
Rispetto alle applicazioni di quadri a bassa tensione, la tensione di sistema più elevata pone maggiore enfasi sull'isolamento coordinamento e prestazioni di cortocircuito. Usune può configurare l'apparecchiatura in base ai parametri elettrici forniti dal cliente.
L'apparecchiatura utilizza un'architettura metallica per organizzare le sezioni elettriche primarie e secondarie. Il principale Il circuito comprende l'interruttore automatico sotto vuoto, i collegamenti delle sbarre collettrici, l'area di terminazione dei cavi e la messa a terra associata componenti.
Le apparecchiature secondarie possono essere predisposte per protezione, misurazione, controllo, indicazione e comunicazione in base a i requisiti del progetto.
Questa configurazione consente di progettare la linea di quadri in base alla rete elettrica effettiva anziché all'utilizzo una disposizione di armadio fisso per ogni applicazione.
A livelli di tensione più elevati, il coordinamento della protezione diventa una parte importante della progettazione del sistema. L'interruttore, il relè di protezione, il trasformatore, il cavo e le apparecchiature a monte devono essere selezionati in base al guasto calcolato Condizioni e filosofia di protezione.
L'interruttore automatico in vuoto fornisce la funzione primaria di commutazione e interruzione. La protezione associata e il sistema di controllo può essere configurato in base al progetto elettrico del cliente.
Le partizioni metalliche tra le sezioni funzionali aiutano a organizzare il layout elettrico interno, mentre lo scarico della pressione La disposizione fornisce un percorso controllato per lo scarico della pressione in caso di guasto interno.
Un armadio in ingresso riceve energia dalla rete elettrica a monte e la trasferisce alla sbarra del quadro sistema. È necessario determinare la corrente nominale, i dispositivi di protezione, i requisiti di misurazione e la configurazione del cavo dal disegno del progetto.
Gli armadi in uscita distribuiscono l'alimentazione a trasformatori, motori, apparecchiature di produzione o altri carichi a valle. Il la corrente nominale e le impostazioni di protezione devono corrispondere al carico collegato.
È possibile incorporare configurazioni PT e di misurazione della tensione laddove il progetto richieda il monitoraggio della tensione, funzioni di protezione o misurazione elettrica.
Le disposizioni di sezionamento degli autobus possono dividere il sistema di distribuzione in sezioni separate e supportare l'impianto elettrico strategia operativa definita dal progettista.
Possono essere fornite configurazioni di misurazione per applicazioni che richiedono la misurazione dell'energia e dei parametri elettrici monitoraggio.

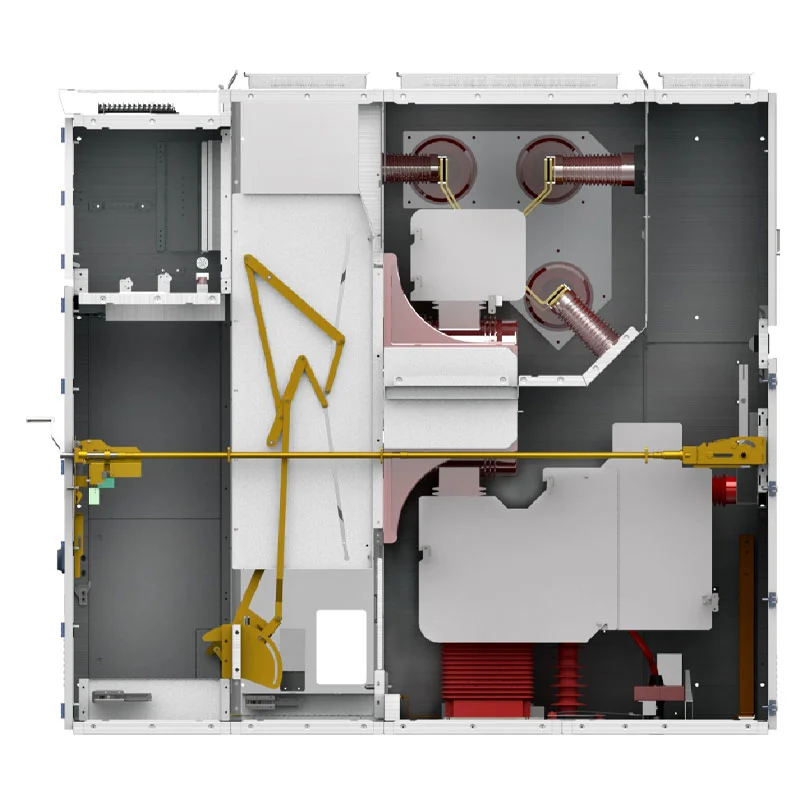

L'armadio è organizzato in sezioni elettriche definite, tra cui la cella interruttore, la cella sbarre, vano cavi e vano strumenti/controllo.
La sezione dell'interruttore ospita l'interruttore automatico in vuoto e il relativo meccanismo di azionamento. La sezione sbarre fornisce il collegamento elettrico principale tra gli armadi, mentre il vano cavi offre spazio per l'ingresso e collegamenti dei cavi in uscita.
La sezione strumento e controllo contiene componenti secondari necessari per la protezione, la misurazione, il controllo e indicazione.
Questa disposizione offre agli ingegneri una chiara architettura interna durante la pianificazione dell'installazione, dell'instradamento dei cavi, messa in servizio e manutenzione.
L'apparecchiatura incorpora un sistema di interblocco meccanico progettato per limitare sequenze operative errate.
Il meccanismo a cinque prove ha lo scopo di impedire il funzionamento errato dell'interruttore e il movimento dell'estraibile unità sotto carico, chiudendo il sezionatore di terra mentre è eccitata, eccitando il circuito mentre è sezionato di terra rimane chiuso e accesso accidentale ai compartimenti sotto tensione.
Nella struttura dell'armadio è inoltre incorporato un dispositivo di limitazione della pressione montato sulla parte superiore per fornire una pressione controllata rilascio durante una condizione di guasto interno.
Il pannello di comando VCB per interni KYN61-40.5 da 33 kV può essere configurato per alimentazione in ingresso, collegamenti del trasformatore, partenze, sezionamento bus, contatori e misure di tensione nelle sottostazioni interne.
Le centrali elettriche possono utilizzare i quadri per la distribuzione ausiliaria di media tensione, sistemi elettrici legati al generatore, alimentatori di trasformatori e distribuzione di energia a valle.
I grandi impianti industriali possono utilizzare diverse configurazioni di alimentazione per motori, trasformatori, sistemi di produzione, pompe, compressori e apparecchiature elettriche ausiliarie.
Le operazioni minerarie con carichi elettrici di potenza maggiore possono configurare i quadri attorno ad alimentatori di trasformatori, motori, apparecchiature di ventilazione, sistemi di pompaggio e impianti di lavorazione.
L'apparecchiatura è adatta anche per infrastrutture specializzate in cui è necessario coordinare la distribuzione elettrica con più edifici, aree attrezzature e sistemi ausiliari.
Il progetto Cas-space Rocket Launch è un progetto di riferimento per le applicazioni di quadri di media tensione Usune.
Una struttura di lancio di un razzo coinvolge infrastrutture specializzate e molteplici carichi elettrici distribuiti diverse aree funzionali. Il suo sistema di distribuzione dell'energia necessita quindi di circuiti di ingresso coordinati, alimentatore protezione, isolamento elettrico, misurazione e controllo.
Per questo progetto, il quadro è stato applicato come parte della distribuzione elettrica di media tensione del sito disposizione. Il progetto richiedeva che le apparecchiature elettriche fossero integrate con l'infrastruttura più ampia anziché trattato come un'installazione indipendente in armadio.
Questa applicazione dimostra l'esperienza di Usune nella fornitura di apparecchiature di distribuzione di media tensione per specialisti progetti di ingegneria con specifici requisiti di sistema elettrico.
| Articolo | Specifica |
| Serie | KYN61 |
| Tensione nominale | 3,6 kV, 7,2 kV, 12 kV, 24 kV, 36 kV |
| Frequenza nominale | 50Hz/60Hz |
| Corrente nominale | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Corrente di interruzione nominale di cortocircuito | 25kA, 31,5kA, 40kA, 50kA |
| Corrente nominale di tenuta a breve termine | 25 kA/3 s, 31,5 kA/3 s, 40 kA/3 s, 50 kA/3 s |
| Grado di protezione | Custodia esterna IP4X / scomparti interni IP2X |
| Temperatura ambiente | Da -15°C a +40°C |
| Umidità relativa | Media giornaliera ≤95%; media mensile ≤90% |
| Altitudine | ≤1000 m, con declassamento per altitudini superiori |
| Installazione | Al coperto |
| Sistema | CA trifase |
La configurazione elettrica finale deve essere confermata in base alla tensione, alla corrente, al livello di guasto effettivi del progetto requisiti di isolamento, schema di protezione e condizioni di installazione.
Per un progetto di quadri di classe 33kV, l'approvvigionamento dovrebbe basarsi sull'intero sistema elettrico piuttosto che sul sistema elettrico completo solo la quantità del mobile. Il team di progetto dovrebbe confermare la tensione nominale del sistema, la corrente di carico continuo, livello di cortocircuito, quantità di alimentatore, capacità del trasformatore, disposizione dei cavi, requisiti di protezione e requisiti funzioni di misurazione.
Per progetti più grandi, la gamma può contenere diverse funzioni del mobile. Entrata, uscita, TP, contabilizzazione, bus sezionatore e configurazioni di isolamento combinabili secondo lo schema elettrico unifilare.
Questo approccio aiuta a prevenire disallineamenti tra il quadro e i trasformatori, i cavi, i dispositivi di protezione, e carichi a valle.
La disposizione finale dell'armadio può essere sviluppata in base all'architettura elettrica del progetto. Diverso è possibile organizzare numerosi circuiti in entrata e in uscita in una linea coordinata di quadri.
Un tipico sistema di distribuzione può includere diversi armadi di ingresso collegati alla fonte di alimentazione a monte armadi in uscita che forniscono trasformatori o carichi principali e armadi PT o di misurazione aggiuntivi per la tensione misurazione e monitoraggio energetico.
Laddove il progetto richieda due fonti di alimentazione o sezioni di bus divise, possono essere previste anche funzioni di sezionamento del bus incorporato nella formazione.
Questo metodo di configurazione rende l'apparecchiatura adatta sia a sottostazioni individuali che a più armadi multipli sistemi di distribuzione.

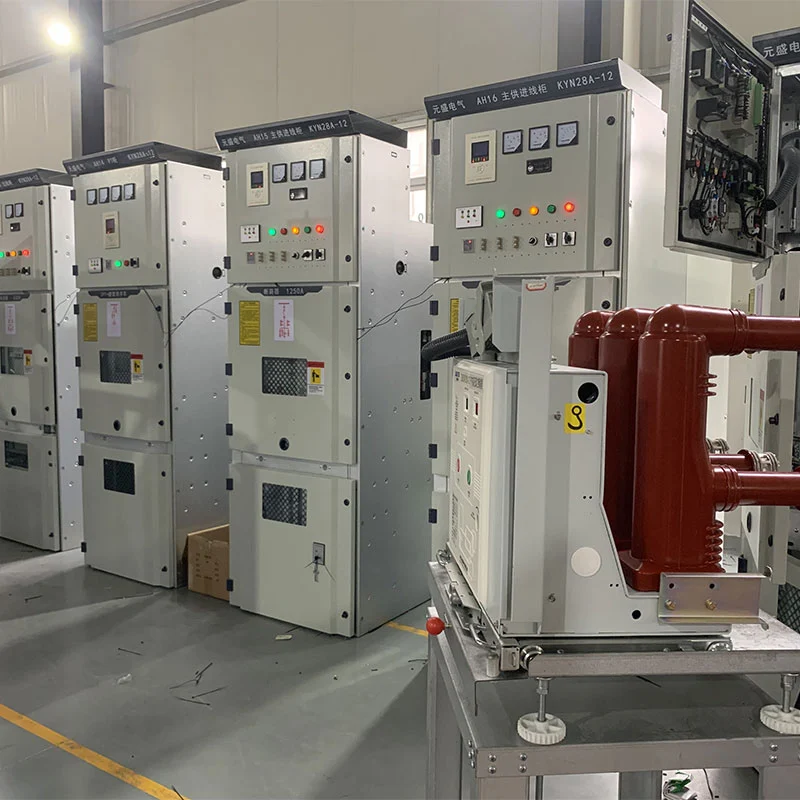

Prima della consegna, il quadro completo viene sottoposto a ispezione dell'assemblaggio dell'armadio, dei collegamenti del circuito primario, cablaggio secondario, funzionamento meccanico e relative funzioni elettriche.
Meccanismo estraibile, funzionamento dell'interruttore, funzioni di interblocco, disposizione di messa a terra e armadio la costruzione viene controllata durante il processo di ispezione della produzione.
Usune può fornire registrazioni di ispezione pertinenti e documentazione di test in base ai requisiti del progetto, consentendo clienti, appaltatori EPC e ispettori terzi per verificare l'apparecchiatura prima della spedizione.
Il valore di un quadro di media tensione non si limita alla sua potenza elettrica iniziale. Per grandi progetti infrastrutturali e industriali, le attrezzature devono anche supportare il funzionamento organizzato e pianificato manutenzione, futura gestione dei circuiti e integrazione stabile con la più ampia rete di distribuzione dell'energia.
La struttura a compartimenti stagni del pannello di comando VCB per interni KYN61-40.5 da 33 kV fornisce una disposizione definita per apparecchiature primarie e secondarie, mentre il design dell'interruttore estraibile consente all'unità di commutazione di essere spostato per ispezione e manutenzione.
Per gli impianti in cui si prevede che la distribuzione elettrica funzioni per molti anni, questa combinazione può contribuire a creare un sistema di distribuzione di media tensione più gestibile e semplificare la pianificazione futura della manutenzione.
Le specifiche fornite includono configurazioni da 3,6 kV, 7,2 kV, 12 kV, 24 kV e 36 kV. La tensione nominale effettiva dovrebbe essere confermato in base al sistema di alimentazione del cliente.
La specifica fornita elenca una configurazione nominale di 36 kV, che può essere considerata per i sistemi di classe 33 kV soggetti alla conferma dei reali requisiti del sistema, del livello di isolamento e degli standard applicabili.
Viene utilizzato per la ricezione, la distribuzione, la commutazione, la protezione, la misurazione e il controllo dell'energia a media tensione sistemi di alimentazione CA trifase per interni.
Le configurazioni previste vanno da 630A a 3150A. La valutazione corretta dovrebbe essere selezionata in base al massimo carico continuo e progettazione.
I valori nominali disponibili includono 25 kA, 31,5 kA, 40 kA e 50 kA, con il valore applicabile determinato dal guasto calcolato livello dell'impianto elettrico.
SÌ. Usune può configurare le funzioni di ingresso, uscita, PT, misurazione, sezionamento bus e isolamento in base a schema unifilare e requisiti tecnici del cliente.
Usune opera secondo i sistemi di gestione ISO 9001, ISO 14001 e ISO 45001. I prodotti sono progettati secondo standard IEC e GB applicabili, con certificazione CE disponibile per le configurazioni applicabili.
SÌ. Usune può fornire specifiche tecniche, rapporti di prova, disegni e altra documentazione di progetto secondo requisiti tecnici e del cliente.
La configurazione standard è prevista per installazione interna. Condizioni speciali come alta quota, alta umidità o condizioni ambientali insolite devono essere confermate prima dell'ordine.
