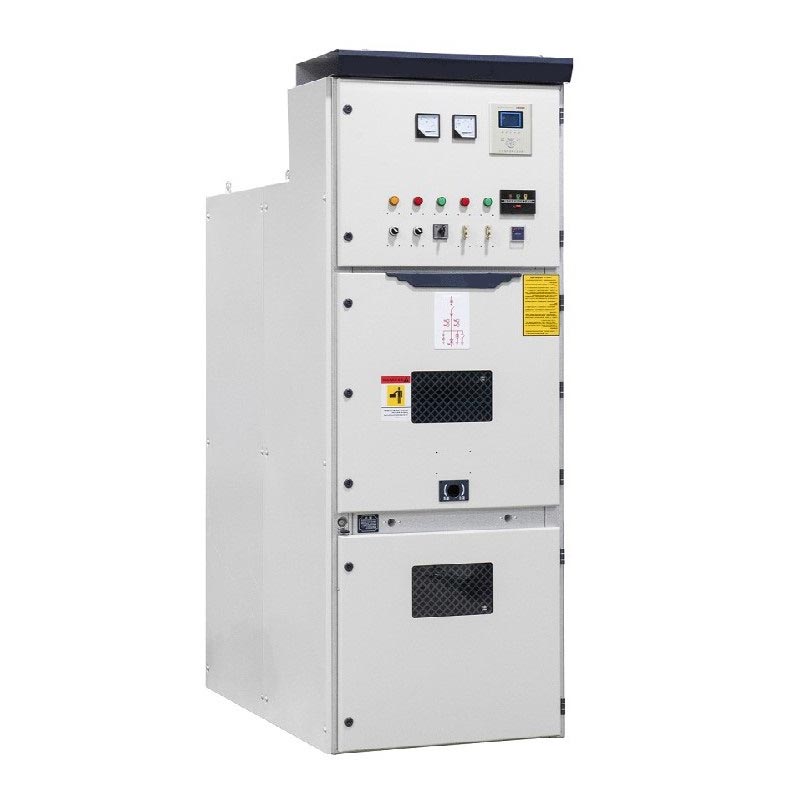

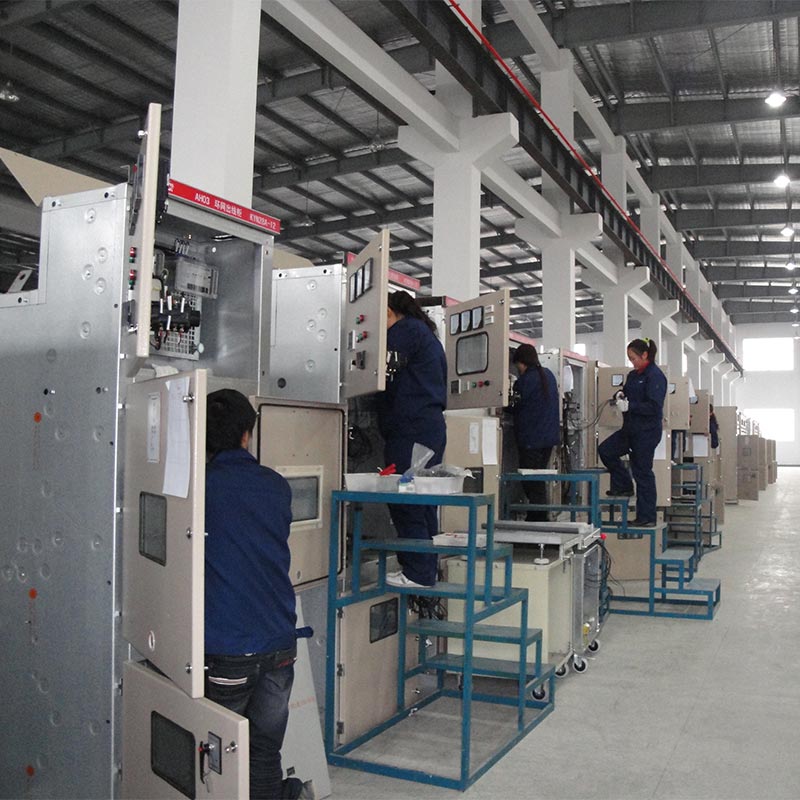

Il pannello VCB per interni a media tensione da 11 kV Usune (serie KYN28) è un quadro corazzato, estraibile, con custodia metallica progettato per la ricezione, la distribuzione, il controllo e la protezione sicura ed efficiente delle reti elettriche a media tensione. Esso è un'unità di distribuzione centrale nel sistema di alimentazione, che garantisce un funzionamento stabile del sistema sia in condizioni normali che di guasto condizioni.
- Sistemi applicabili: 3,6~12kV / 24kV CA trifase 50/60Hz
- Standard: IEC 62271-200, GB 3906, DL/T 404
- Struttura centrale: Custodia metallica blindata, struttura carrellata smontabile
- Grado di protezione: Armadio IP4X, Interno IP2X
Quadri di bassa tensione
Quadri di media tensione
| Modello | Tensione nominale | Applicazione |

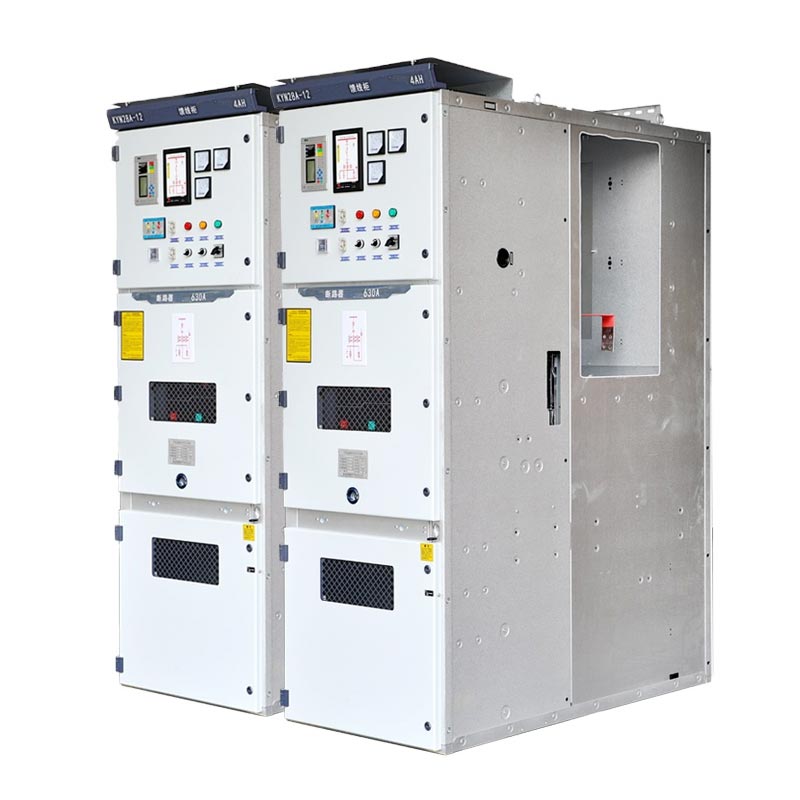

| KYN28A-12 | 12 kV (7,2 kV/3,6 kV opzionale) | Sistema di distribuzione di media tensione classe 10kV |
| KYN28-24 | 24kV | Sistema di distribuzione di media tensione classe 20kV |
| Articolo | KYN28A-12 (12kV) | KYN28-24 (24kV) | Unità |
| Tensione nominale (Ur) | 12 | 24 | kV |
| Frequenza nominale | 50/60 | 50/60 | Hz |
| Corrente nominale (Ir) | 630～3150 | 630～3150 | A |
| Corrente di interruzione nominale di cortocircuito | 25, 31,5, 40, 50 | 25, 31,5 | kA |
| Corrente nominale di tenuta di breve durata (3 s/4 s) | 25, 31,5, 40, 50 | 25, 31,5 | kA |
| Corrente di tenuta di picco nominale | 63, 80, 100, 125 | 63, 80 | kA |
| Tensione di tenuta a frequenza industriale di 1 minuto (fase-fase/fase-terra) | 42 | 65 | kV |
| Tensione nominale di resistenza all'impulso di fulmine (picco) | 75 | 125 | kV |
| Grado di protezione | IP4X (involucro), IP2X (compartimenti interni) | IP4X (involucro), IP2X (compartimenti interni) | — |
| Temperatura ambiente operativa | -15℃ ～ +40℃ | -15℃ ～ +40℃ | ℃ |
| Altitudine | ≤1000 m (declassato per altitudini più elevate) | ≤1000 m (declassato per altitudini più elevate) | m |

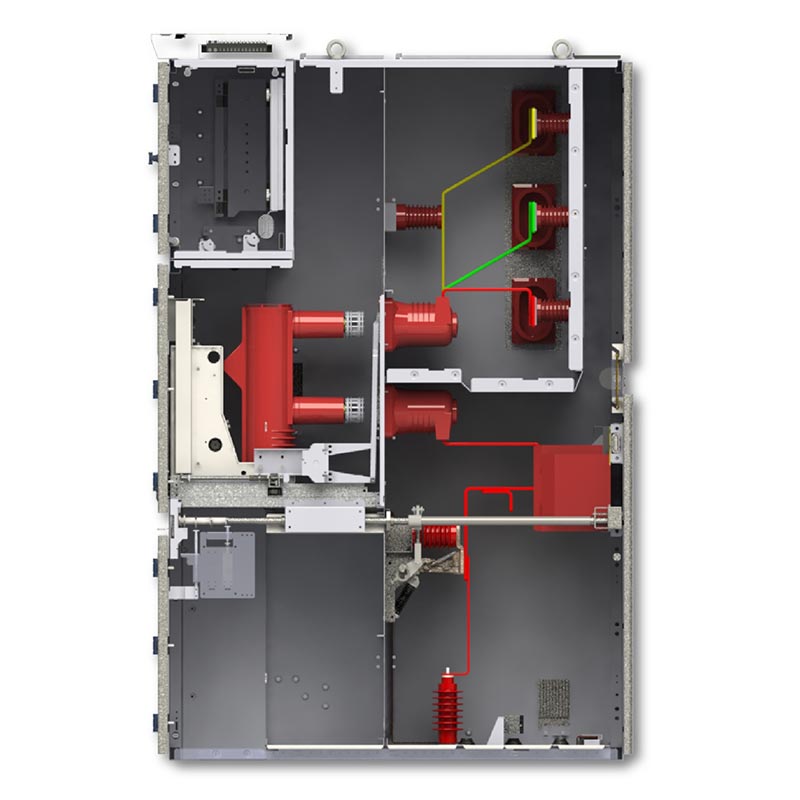

Il pannello Vcb per interni a media tensione da 11 kV utilizza piastre in acciaio per separare cinque scomparti metallici indipendenti collegati a terra, sopprimendo efficacemente la diffusione degli archi di guasto e garantendo la sicurezza personale:
1. Scomparto interruttore: Carrello interruttore sottovuoto rimovibile incorporato (VS1/ZN63A, VD4, ecc.), attrezzato con interblocco meccanico, che consente al carrello di passare dalla posizione di lavoro, di prova e di disconnessione.
2. Compartimento sbarre: contiene le sbarre principali e le sbarre secondarie, completamente isolate dagli altri compartimenti prevenire la propagazione del guasto.
3. Vano cavi: dotato di trasformatori di corrente (CT), trasformatori di tensione (PT), interruttori di messa a terra, terminali dei cavi e scaricatori di sovratensione per il collegamento e la protezione dei cavi.
4. Vano strumenti di controllo: alloggia relè di protezione, strumenti, interruttori di controllo, spie luminose e circuiti secondari per il monitoraggio e il funzionamento.
5. Canale di scarico della pressione: presenta un dispositivo di scarico della pressione nella parte superiore per rilasciare in sicurezza la pressione dell'arco e il gas in ingresso caso di guasti interni, prevenendo danni all'armadio e lesioni al personale.
1. Design del carretto rimovibile: il carretto del pannello Vcb per interni a media tensione da 11 kV è completamente intercambiabile, consentendo
per una rapida ispezione e sostituzione senza richiedere un'interruzione completa delle sbarre, riducendo significativamente i tempi di fermo.
2. Interblocco meccanico completo a cinque misure di prevenzione:
- Impedisce l'apertura e la chiusura accidentale degli interruttori automatici
- Impedisce di spingere o tirare il carrello dell'interruttore sotto carico
- Impedisce la chiusura accidentale dell'interruttore di messa a terra mentre è sotto tensione
- Impedisce l'eccitazione dell'interruttore di terra quando è in posizione chiusa
- Impedisce l'ingresso accidentale in un compartimento sotto tensione
3. Compartimenti indipendenti completamente chiusi: le partizioni metalliche separano le aree funzionali, sopprimendo efficacemente l'arco propagazione e interferenza reciproca.
4. Funzionamento e manutenzione dalla parte anteriore: tutte le operazioni e la manutenzione possono essere completate dalla parte anteriore dell'armadio, risparmio di spazio di installazione.
5. Elevata affidabilità ed elevata sicurezza: soddisfa gli standard tradizionali internazionali, con elevati livelli di isolamento e forte resistenza ai guasti.
6. Design modulare: può essere configurato in modo flessibile come armadio della linea in entrata, armadio della linea in uscita, armadio di misurazione, armadio della sezione sbarre, ecc.
1. Armadio della linea in entrata (ricezione della rete elettrica)
2. Armadio della linea in uscita (distribuzione dell'alimentazione a carichi, motori e trasformatori)
3. Armadio di controllo motore (avviamento, arresto e protezione di motori di grandi dimensioni)
4. Armadio di alimentazione del trasformatore (protezione del trasformatore di distribuzione)
5. Armadio di sezionamento delle sbarre (sezionamento delle sbarre e commutazione di trasferimento automatico)
Sfide del progetto: l'impianto petrolchimico ha requisiti estremamente elevati in termini di continuità dell'alimentazione, sicurezza e
tolleranza agli errori, che richiede un funzionamento stabile a lungo termine.
Soluzione: 36 armadi interruttore sottovuoto Usune KYN28A-12 sono stati utilizzati per le linee di ingresso e uscita del sistema e
grande controllo motorio.
Risultati operativi: funzionamento continuo e stabile per oltre 8 anni senza grossi difetti, ottenendo risultati efficaci
protezione da sovraccarico e cortocircuito, garantendo una produzione ininterrotta.
Sfide del progetto: spazio limitato nella sala di distribuzione dell'energia del grattacielo, che richiede dimensioni compatte, sicure e
attrezzature di facile manutenzione.
Soluzione: configurare 22 unità di quadro Usune KYN28A-12 con una struttura accessibile frontalmente.
Risultati operativi: elevato utilizzo dello spazio, manutenzione conveniente e protezione affidabile per carichi critici come
come illuminazione degli edifici, climatizzazione e protezione antincendio.
R: La differenza principale è il livello di tensione nominale: KYN28A-12 è adatto per sistemi da 12 kV (classe 10 kV), mentre KYN28-24 è adatto per sistemi a 24 kV (classe 20 kV). Entrambi sono progettati in base ai rispettivi livelli di tensione in termini di distanza di isolamento, selezione dei componenti di isolamento e parametri nominali dei componenti interni.
R: Sì. In qualità di produttore professionale, Usune può regolare i parametri in base ai requisiti del progetto da soddisfare diversi standard regionali come IEC e ANSI e può personalizzare modelli di interruttori automatici, relè di protezione e dimensioni.
R: In normali condizioni di manutenzione, la durata prevista è di 20-30 anni. Principalmente manutenzione ordinaria include test di isolamento, controlli delle caratteristiche dell'interruttore e calibrazione dei relè. Il carrello estraibile la struttura consente una rapida sostituzione, riducendo notevolmente i tempi di fermo macchina per manutenzione.
