Il pannello Vcb di media tensione è adatto per centrali elettriche, sottostazioni, impianti industriali, imprese minerarie, edifici commerciali e altri progetti di distribuzione interna di media tensione. Usune produce l'attrezzatura secondo gli standard IEC e GB applicabili e opera in base alla gestione ISO 9001, ISO 14001 e ISO 45001 sistemi, con certificazione CE disponibile per i requisiti del mercato internazionale.

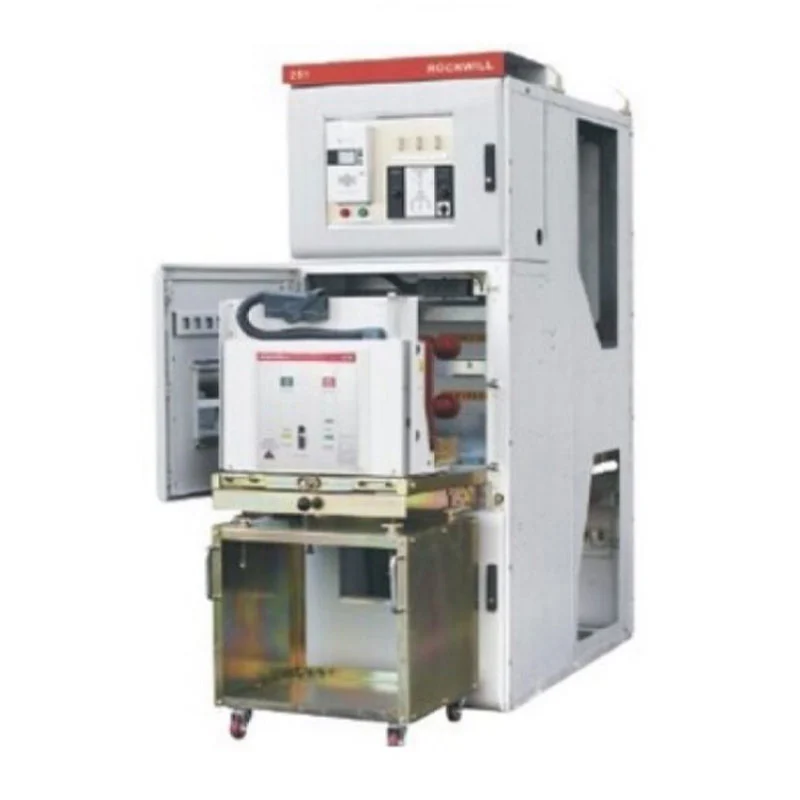

La caratteristica principale di questo quadro è la disposizione dell'interruttore in vuoto estraibile. Invece che permanentemente fissando l'interruttore all'interno dell'armadio, l'interruttore è installato su un carrello mobile che può essere spostato tra le posizioni di servizio, test e isolata in base alla procedura operativa.
Questo design offre vantaggi pratici durante l'ispezione, la sostituzione e la risoluzione dei problemi. Interruttore automatico i carrelli, i carrelli PT ed i carrelli sezionatori possono essere configurati secondo lo schema elettrico, mentre il la struttura estraibile consente al personale di manutenzione di accedere alle apparecchiature interessate senza smontarle armadio completo.
Per sottostazioni e sistemi di distribuzione industriale dove è necessaria la manutenzione programmata e la sostituzione delle apparecchiature completato in modo efficiente, il design estraibile può semplificare le operazioni di servizio e ridurre i tempi necessari intervento sulle apparecchiature.
Il funzionamento sicuro è una considerazione chiave per l'acquisto dei quadri di media tensione a causa delle sequenze di commutazione errate può creare gravi rischi elettrici. La serie KYN28 incorpora un sistema di interblocco meccanico a cinque prove progettato per limitare le procedure operative errate.
La struttura di interblocco impedisce il funzionamento errato dell'interruttore e impedisce che il carrello venga tirato o spinto sotto carico, impedisce la chiusura del sezionatore di terra quando il circuito è eccitato, impedisce la chiusura del circuito energizzato mentre il sezionatore di terra è chiuso e impedisce al personale di entrare accidentalmente nelle celle sotto tensione.
Questa disposizione di interblocco meccanico fornisce un'ulteriore barriera di sicurezza fisica durante la commutazione e operazioni di manutenzione, aiutando gli operatori a seguire la corretta sequenza operativa.

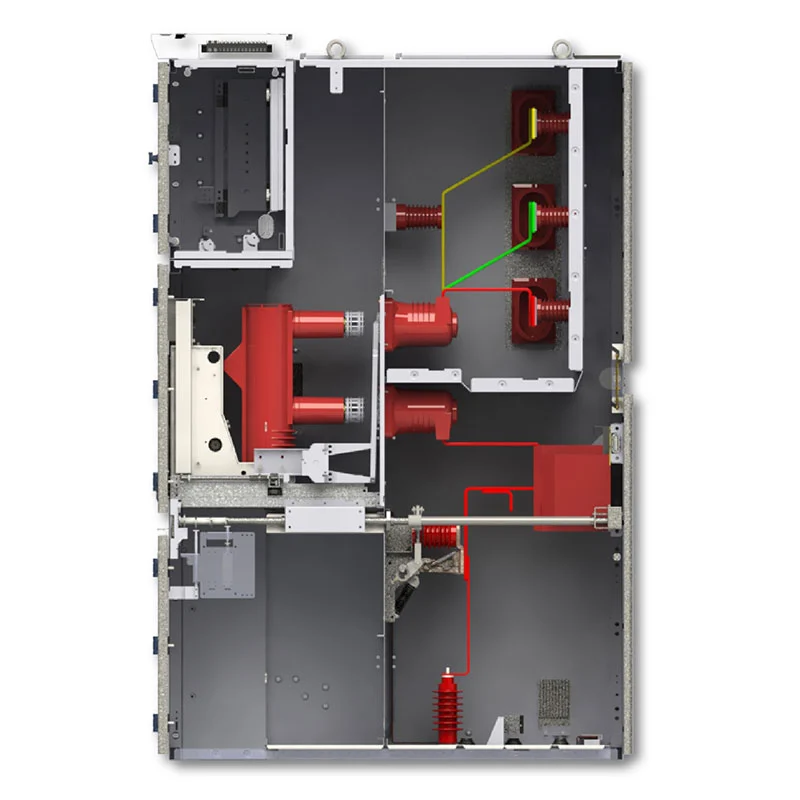

Il pannello Vcb di media tensione adotta una struttura interna partizionata in metallo che separa l'impianto elettrico principale sezioni. La cella interruttore, la cella sbarre, la cella cavi, la cella strumenti e controllo e le sezioni di scarico della pressione sono disposte in modo indipendente.
Questa costruzione compartimentata aiuta a limitare la propagazione di un guasto interno e separa i diversi componenti elettrici durante l'ispezione e la manutenzione. Inoltre facilita il layout elettrico interno operatori e personale di manutenzione per capire.
Le alette di scarico della pressione montate sulla parte superiore forniscono un percorso controllato per rilasciare la pressione in caso di un problema interno guasto dell'arco, contribuendo a ridurre il potenziale impatto della pressione del guasto sul personale e sulle apparecchiature circostanti.
L'armadio è progettato per il funzionamento e la manutenzione dal lato anteriore, il che può rivelarsi utile quando il locale elettrico dispone di accesso posteriore limitato. Gli operatori possono eseguire le procedure di commutazione e manutenzione di routine dalla parte anteriore del l'apparecchiatura secondo la sequenza operativa approvata.
La disposizione con accesso frontale contribuisce inoltre a semplificare la pianificazione della sala attrezzature e può ridurre lo spazio richiesto dietro armadio per le attività di manutenzione ordinaria. È possibile configurare un riscaldatore di condensa integrato per ambienti umidi per contribuire a ridurre i rischi legati alla formazione di condensa all'interno dell'armadio.
Diversi sistemi di distribuzione di media tensione richiedono diverse funzioni dell'armadio. L'apparecchiatura può essere configurata come un armadio in entrata per ricevere energia dalla rete a monte, un armadio in uscita per fornire alimentatori o motori, un armadio di misurazione della tensione e PT, un armadio di misurazione, un armadio di sezionamento bus o un isolamento gabinetto.
Questa flessibilità di configurazione consente lo sviluppo di appaltatori EPC, integratori di sistemi elettrici e utenti industriali allineamenti dei quadri secondo lo schema unifilare di progetto anziché adottare un armadio identico disposizione per ogni applicazione.
Le centrali elettriche richiedono apparecchiature affidabili a media tensione per ricevere, distribuire e controllare l'energia elettrica all’interno dei sistemi ausiliari e di distribuzione. La disposizione VCB estraibile fornisce una soluzione pratica per protezione e commutazione del circuito consentendo al tempo stesso alle squadre di manutenzione di rimuovere o sostituire il carrello dell'interruttore quando richiesto.
Nelle sottostazioni il quadro può essere configurato per linee arrivo, circuiti partenza, sezionamento bus, tensione misurazione e altre funzioni di distribuzione. La struttura a scomparti e il sistema di incastro a cinque prove aiutano supportare procedure sicure di commutazione e manutenzione.
Le fabbriche e gli impianti industriali spesso utilizzano più motori, trasformatori, linee di produzione e ausiliari impianti elettrici. L'apparecchiatura può essere configurata per diversi requisiti di protezione dell'alimentatore e del motore, fornitura di commutazione e distribuzione centralizzata di media tensione all'interno dell'impianto.
Le strutture minerarie richiedono una distribuzione elettrica affidabile per motori, pompe, sistemi di ventilazione e lavorazione attrezzature e carichi ausiliari. La struttura rivestita in metallo e la disposizione dell'interruttore estraibile forniscono a pratica configurazione per sistemi di distribuzione indoor di media tensione.
I grandi edifici commerciali e le strutture a molti piani possono richiedere apparecchiature di ingresso e distribuzione a media tensione all'interno di cabine elettriche dedicate. Il funzionamento e la manutenzione dal lato anteriore possono contribuire a semplificare la pianificazione della sala macchine dove lo spazio di installazione è limitato.
Il pannello Vcb di media tensione è disponibile per diverse esigenze di distribuzione di media tensione. Tecnica principale i parametri includono:
| Articolo | Specifica |
| Tensione nominale | 3,6 kV, 7,2 kV, 12 kV |
| Frequenza nominale | 50Hz/60Hz |
| Corrente nominale | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Corrente di interruzione nominale di cortocircuito | 25kA, 31,5kA, 40kA, 50kA |
| Corrente nominale di tenuta a breve termine | 25 kA/3 s, 31,5 kA/3 s, 40 kA/3 s, 50 kA/3 s |
| Grado di protezione | Custodia esterna IP4X, vani interni IP2X |
| Temperatura ambiente | Da -15°C a +40°C |
| Altitudine | ≤1000m, declassato per altitudini più elevate |
| Installazione | Al coperto |
Dovrebbero essere indicati la tensione nominale effettiva, la corrente, la capacità di cortocircuito, la disposizione dell'armadio e altri parametri tecnici essere confermato secondo lo schema unifilare del progetto e le specifiche del cliente.
L'apparecchiatura è progettata per l'installazione interna con un intervallo di temperatura ambiente compreso tra -15°C e +40°C. Il quotidiano l'umidità relativa media non deve superare il 95%, mentre la media mensile non deve superare il 90%.
L'ambiente di installazione deve essere privo di gas esplosivi o corrosivi, polvere conduttiva e forti vibrazioni. Per installazioni al di fuori delle condizioni di servizio standard, i requisiti tecnici devono essere confermati con Usune prima della produzione in modo da poter valutare la configurazione adeguata.
Usune ha più di 14 anni di esperienza nel campo delle apparecchiature elettriche e mantiene un team di ricerca e sviluppo esperto in grado di sviluppare configurazioni di apparecchiature in base ai requisiti specifici del progetto.

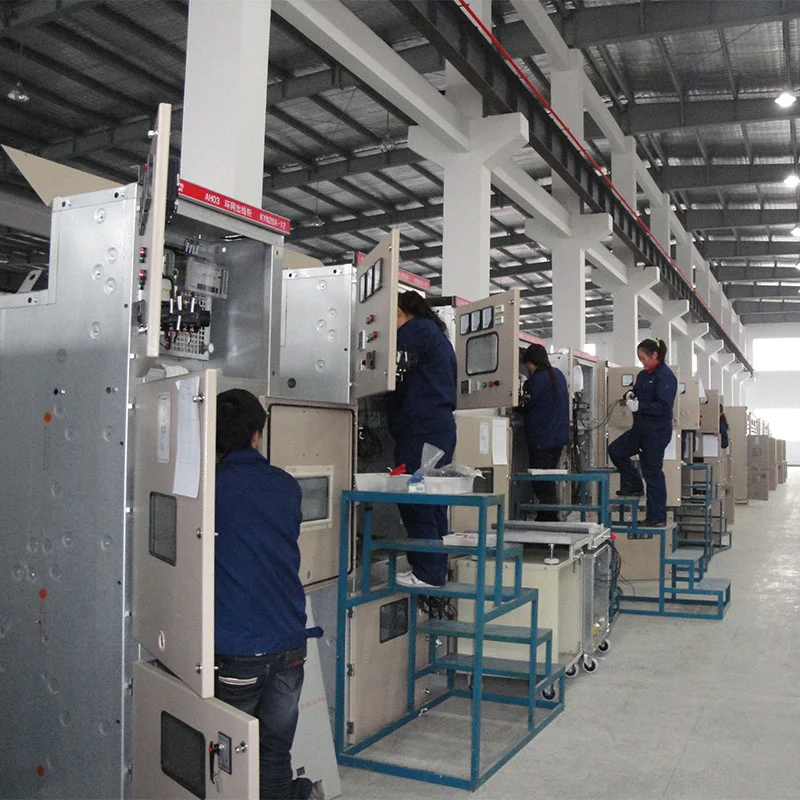

Il controllo di qualità copre componenti, assemblaggio, prestazioni elettriche e prodotti finiti. I test di routine lo sono condotta prima che l'apparecchiatura lasci la fabbrica per verificare le prestazioni del prodotto e garantire che il quadro consegnato soddisfa i requisiti tecnici concordati.
Progetti diversi possono richiedere valori nominali di corrente, combinazioni di armadi, dispositivi di protezione e controllo diversi funzioni. Usune fornisce comunicazione tecnica e supporto per la configurazione in base agli schemi unifilari del cliente e specifiche tecniche.
Per le configurazioni standard, Usune può fornire un periodo di produzione di circa 15–20 giorni dalla conferma e pagamento, con tempi di consegna effettivi dipendenti dalla configurazione e dalla quantità dell'ordine.
Usune conserva rapporti sui test dei prodotti e la documentazione tecnica pertinente per supportare l'ispezione e il progetto del cliente procedure di approvazione e qualificazione dei fornitori.
L'attrezzatura è stata utilizzata per il progetto Cas-Space Rocket Launch Project, dove è utilizzata l'elettricità a media tensione erano necessarie apparecchiature di distribuzione per infrastrutture aerospaziali specializzate.
Le strutture di lancio dei razzi contengono carichi elettrici critici e sistemi di supporto che richiedono energia affidabile procedure di distribuzione e commutazione controllata. In questo tipo di progetto è necessaria la configurazione del quadro considerare non solo la capacità elettrica ma anche la sicurezza operativa, l'isolamento dei guasti, l'accesso per la manutenzione e integrazione delle apparecchiature all’interno del sistema complessivo di distribuzione dell’energia.
La struttura dell'interruttore automatico sottovuoto estraibile e il sistema di interblocco meccanico a cinque prove forniscono un adatto configurazione per operazioni di commutazione e manutenzione controllate. La struttura dell'armadio ulteriormente compartimentata supporta la separazione tra le sezioni interruttore, sbarre collettrici, cavo e controllo.
Il riferimento al progetto dimostra l'applicabilità della tecnologia dei quadri di media tensione di Usune agli specialisti infrastrutture in cui l'affidabilità della distribuzione elettrica e la sicurezza operativa sono importanti dal punto di vista ingegneristico considerazioni.
Il prodotto è fabbricato in riferimento ai requisiti IEC e GB applicabili per i quadri di media tensione e apparecchiature elettriche. Usune opera secondo un Sistema di Gestione della Qualità ISO 9001, Ambientale ISO 14001 Sistema di Gestione e Sistema di Gestione della Salute e Sicurezza sul Lavoro ISO 45001.
Il prodotto è disponibile anche con certificazione CE per i mercati internazionali applicabili. Rapporti di prova e tecnici la documentazione può essere fornita in base alle esigenze del progetto e del cliente.
La configurazione standard copre applicazioni da 3,6 kV, 7,2 kV e 12 kV. Per un progetto specifico, la tensione nominale e i parametri di isolamento devono essere confermati in base ai requisiti dell'impianto elettrico.
Il carrello estraibile consente di spostare l'interruttore in vuoto tra la posizione operativa e quella di sezionato. Questo rende l'ispezione, il test, la sostituzione e la manutenzione più convenienti di un interruttore fisso disposizione.
Il sistema a cinque prove è un interblocco di sicurezza meccanico progettato per impedire sequenze operative errate. Aiuta prevenire il funzionamento improprio dell'interruttore, il movimento del carrello sotto carico, il funzionamento errato del sezionatore di terra, l'eccitazione e l'alimentazione circuito di terra e accesso accidentale ai compartimenti sotto tensione.
SÌ. Il quadro può essere organizzato come armadio di arrivo, di partenza, PT, di misurazione, di sezionamento bus o di isolamento in base alla configurazione elettrica del progetto.
SÌ. Usune supporta i requisiti OEM come loghi dei clienti, nomi di aziende e configurazioni specifiche del progetto, soggetto a conferma tecnica e produttiva.
Per le configurazioni standard, il periodo di produzione tipico è di circa 15–20 giorni dopo il pagamento e la data tecnica conferma. Il tempo di consegna effettivo dipende dalla configurazione del prodotto, dalla quantità e dai requisiti del progetto.
Usune effettua ispezioni di qualità dai componenti fino all'assemblaggio finale ed esegue test di routine prima della spedizione. I relativi rapporti di prova possono essere forniti in base ai requisiti del cliente e del progetto.
Il periodo di garanzia standard è di 12 mesi dalla data di spedizione, salvo quanto concordato tecnico-commerciale condizioni.
Se stai acquistando un pannello Vcb a media tensione per una centrale elettrica, una sottostazione, un impianto industriale, un progetto minerario, edificio commerciale o progetto di infrastruttura specializzata, Usune può fornire supporto per la configurazione in base al tuo requisiti elettrici.
Invia il tuo schema unifilare, tensione nominale, corrente nominale, livello di cortocircuito, quantità di armadi e quanto richiesto funzioni a Usune per valutazione tecnica e preventivo.
