Il pannello a cassetto per media tensione supporta la ricezione di potenza, la distribuzione dell'alimentatore, la misurazione della tensione, il conteggio, sezionamento bus e funzioni di isolamento. Usune fornisce all'apparecchiatura una configurazione orientata all'ingegneria si avvicina e opera secondo i sistemi di gestione ISO 9001, ISO 14001 e ISO 45001, con prodotti progettati secondo agli standard IEC e GB applicabili e alla certificazione CE disponibile per i mercati rilevanti.
I grandi progetti elettrici spesso contengono più circuiti di alimentazione indipendenti anziché un'unica linea di distribuzione. Potrebbero essere necessari alimentazione in ingresso, alimentatori di trasformatori, circuiti di motori, circuiti di misurazione e carichi ausiliari diverse funzioni elettriche.
Il pannello a cassetto di media tensione KYN28 consente di organizzare queste funzioni come armadi separati all'interno di uno formazione coordinata. Ciò consente di costruire un sistema di distribuzione attorno allo schema unifilare del progetto invece di utilizzare una configurazione uniforme dell'armadio per ogni circuito.
Per i team di procurement, questa architettura modulare può semplificare le specifiche delle apparecchiature così come possono farlo le funzioni del cabinet essere definito in base alla rete elettrica effettiva. Consente inoltre di pianificare la formazione complessiva in base a il numero di alimentatori, i requisiti attuali, le disposizioni di protezione e le future esigenze di distribuzione.
La configurazione di un sistema di distribuzione di media tensione dipende fortemente dalla funzione di ciascun circuito. An il circuito in ingresso riceve energia elettrica da una fonte a monte, mentre i circuiti in uscita distribuiscono energia a trasformatori, motori, apparecchiature di produzione o altri carichi.
Usune può configurare la serie KYN28 con armadi di ingresso, armadi di uscita, armadi PT e di misurazione della tensione, armadi di misurazione, armadi di sezionamento bus e armadi di isolamento. Ogni tipo di armadio può essere integrato nel scaletta complessiva dei quadri secondo l'architettura elettrica del progetto.
Questo approccio basato su circuiti è particolarmente utile per i progetti EPC in cui le specifiche del quadro devono essere rispettate corrispondere strettamente agli schemi elettrici approvati.
I requisiti di distribuzione elettrica possono cambiare con l’espansione delle fabbriche, l’aggiunta di linee di produzione o l’infrastruttura la capacità aumenta. Una disposizione dei quadri pianificata solo per il carico elettrico iniziale può diventare difficile da realizzare modificare quando sono necessari alimentatori aggiuntivi.
La disposizione modulare della serie KYN28 offre una maggiore flessibilità per organizzare diversi circuiti all'interno di un sistema di distribuzione di media tensione. Durante la pianificazione del progetto, i clienti possono riservare o definire posizioni adeguate armadi funzionali aggiuntivi in base alle esigenze future previste.
Questo approccio consente di considerare il sistema di quadri come parte dell'impianto elettrico a lungo termine del progetto architettura piuttosto che solo come un singolo pezzo di attrezzatura.
La disposizione fisica delle apparecchiature di media tensione è una considerazione importante per la progettazione della cabina elettrica. L'apparecchiatura deve fornire un accesso operativo sufficiente pur rientrando nell'area di installazione disponibile.

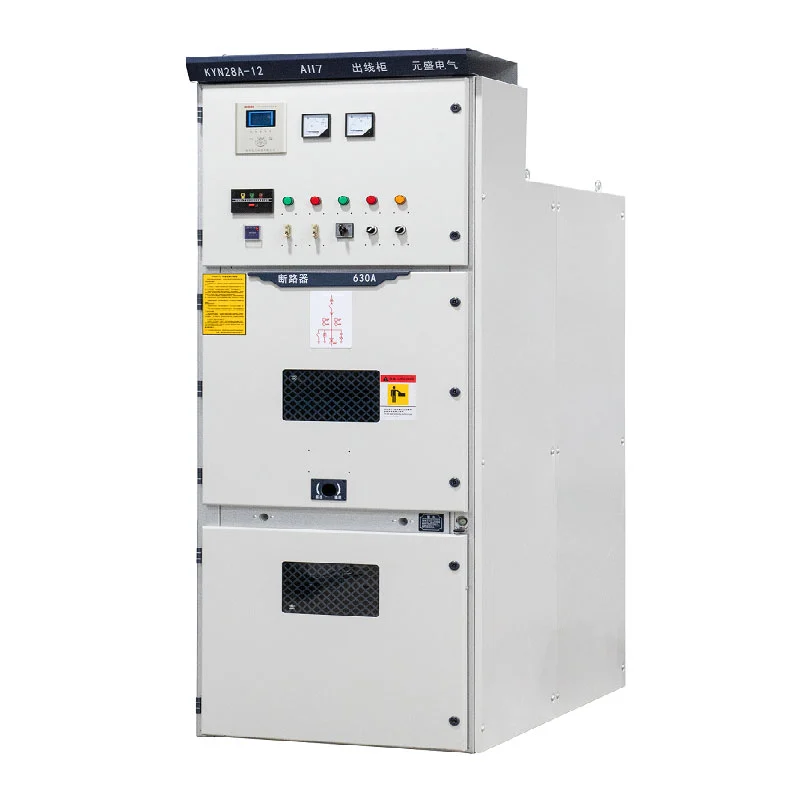

Il pannello a cassetto di media tensione KYN28 utilizza una struttura chiusa in metallo con funzionamento e manutenzione sul lato anteriore. Le sezioni interruttore, sbarre collettrici, cavi e controllo sono disposte come compartimenti indipendenti, creando un ambiente chiaro struttura del mobile organizzata.
Per i progettisti di sale elettriche, questa configurazione aiuta a stabilire un layout delle apparecchiature più prevedibile e consente il pianificazione dell'allineamento dei quadri in base alle dimensioni della stanza disponibile e ai requisiti di collegamento dei cavi.
In un sistema di distribuzione contenente più alimentatori, i requisiti di manutenzione possono variare tra i singoli circuiti. Un guasto o un'ispezione programmata su un circuito deve essere gestito secondo la procedura operativa elettrica senza disturbare inutilmente sezioni non correlate.
L'unità funzionale estraibile consente di spostare le apparecchiature interessate in una posizione isolata per l'ispezione, test o sostituzione. Il sistema di interblocco meccanico controlla la sequenza operativa e aiuta a prevenire azioni di commutazione errate.
Ciò rende l'apparecchiatura adatta ai sistemi di distribuzione in cui la gestione dei singoli circuiti rappresenta una parte importante del funzionamento elettrico quotidiano.
L'armadio di ingresso viene utilizzato per ricevere energia elettrica dalla fonte di alimentazione a monte e collegarla a sistema di sbarre di media tensione. La sua configurazione può essere determinata in base alla corrente nominale del circuito in ingresso, requisiti di protezione, requisiti di misurazione e architettura di distribuzione complessiva.
Gli armadi in uscita distribuiscono l'energia di media tensione ai trasformatori, ai motori, agli alimentatori o ad altri componenti elettrici a valle carichi. Il numero e le specifiche degli armadi in uscita possono essere pianificati in base alla distribuzione del carico del progetto e disposizione dell'alimentatore.
L'armadio PT viene utilizzato per la misurazione della tensione e le relative funzioni di monitoraggio elettrico. Può essere integrato in la gamma di quadri in cui il progetto richiede la trasformazione e la misurazione della tensione in media tensione sistema di distribuzione.
La cabina di contabilizzazione può ospitare apparecchiature di misura dell'energia elettrica per applicazioni che richiedono interventi dedicati misurazione della potenza. La sua configurazione può essere coordinata con i requisiti di misurazione e di utilità del progetto.
L'armadio sezionatore sbarre viene utilizzato per dividere o collegare sezioni della sbarra di media tensione secondo le progettazione del sistema. Questa disposizione può fornire una maggiore flessibilità nella progettazione di reti di distribuzione multiple fonti di alimentazione o sezioni di bus.
L'armadio di isolamento fornisce una configurazione dedicata per i requisiti di isolamento elettrico. La sua disposizione deve essere determinato in base alla sequenza di commutazione, allo schema di messa a terra e alla sicurezza elettrica del progetto procedure.
Gli impianti di produzione spesso contengono linee di produzione, motori, trasformatori, compressori, pompe e ausiliari sistemi con requisiti di alimentazione diversi. Una linea di quadri modulari può organizzare questi circuiti secondo struttura di distribuzione elettrica della fabbrica.
Le sottostazioni possono richiedere più circuiti in ingresso, in uscita, di misurazione e di sezione bus. L'armadio modulare La disposizione consente agli ingegneri di sviluppare una linea completa di quadri basata sullo schema unifilare della sottostazione.
Le operazioni di estrazione in genere coinvolgono più carichi elettrici distribuiti in diverse aree del sito. Il le apparecchiature possono essere configurate per supportare la distribuzione dell'alimentazione e la gestione dell'energia per motori, pompe, ventilazione sistemi e apparecchiature di elaborazione.
I grandi edifici commerciali e i grattacieli richiedono una ricezione e una distribuzione organizzata dell'energia a media tensione. Diverso le funzioni dell'armadio possono essere combinate in base al trasformatore, all'alimentatore, alla misurazione e alla cabina elettrica dell'edificio requisiti.
Possono contenere progetti infrastrutturali quali strutture di trasporto e installazioni industriali specializzate più carichi elettrici con diverse esigenze operative. La configurazione modulare offre flessibilità per integrando questi circuiti in un unico sistema di distribuzione coordinato di media tensione.
| Articolo | Specifica |
| Tensione nominale | 3,6 kV, 7,2 kV, 12 kV |
| Frequenza nominale | 50Hz/60Hz |
| Corrente nominale | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Corrente di interruzione nominale di cortocircuito | 25kA, 31,5kA, 40kA, 50kA |
| Corrente nominale di tenuta a breve termine | 25 kA/3 s, 31,5 kA/3 s, 40 kA/3 s, 50 kA/3 s |
| Grado di protezione | Custodia esterna IP4X, vani interni IP2X |
| Temperatura ambiente | Da -15°C a +40°C |
| Altitudine | ≤1000m, declassato per altitudini più elevate |
| Installazione | Al coperto |
Dovrebbero essere indicati la tensione nominale finale, la corrente, la capacità di cortocircuito, la combinazione dell'armadio e la disposizione delle unità funzionali essere confermato secondo lo schema elettrico di progetto e le specifiche tecniche.
L'apparecchiatura è prevista per installazione interna con temperatura ambiente compresa tra -15°C e +40°C. Media giornaliera l'umidità relativa non deve superare il 95%, mentre l'umidità relativa media mensile non deve superare il 90%.
L'ambiente di installazione deve essere privo di gas esplosivi o corrosivi, polvere conduttiva e forti vibrazioni. Se l'apparecchiatura deve funzionare al di fuori di queste condizioni standard, devono essere rispettati i requisiti ambientali confermato con Usune prima della progettazione tecnica e della produzione.
L'attrezzatura è stata utilizzata per il Cas-space Rocket Launch Project, un progetto infrastrutturale specializzato che richiedono un sistema organizzato di distribuzione elettrica di media tensione.
Per le infrastrutture aerospaziali, la rete elettrica può contenere più tipi di carichi che servono strutture diverse e sistemi di supporto. Invece di fare affidamento su una disposizione uniforme degli armadietti, il sistema di distribuzione deve farlo accogliere l'alimentazione in ingresso, i circuiti di alimentazione, le funzioni di misurazione e altri requisiti elettrici all'interno di a configurazione coordinata.
La struttura modulare della serie KYN28 consente di organizzare diversi armadi funzionali a seconda delle schema di distribuzione elettrica del progetto. Ciò fornisce agli ingegneri una maggiore flessibilità nel coordinare il allineamento dei quadri con la rete elettrica dell'impianto e il layout della sala elettrica.
Il riferimento al progetto dimostra come è possibile integrare le apparecchiature modulari di distribuzione di media tensione di Usune infrastrutture specializzate in cui si trovano la configurazione organizzata del circuito e la pianificazione elettrica specifica del progetto importante.
La serie KYN28 è progettata secondo gli standard IEC e GB applicabili per la custodia metallica di media tensione quadri e apparecchiature di distribuzione elettrica.
Usune opera secondo il sistema di gestione della qualità ISO 9001, il sistema di gestione ambientale ISO 14001 e ISO 45001 Sistema di gestione della salute e sicurezza sul lavoro. La certificazione CE è disponibile anche per le normative internazionali applicabili requisiti del mercato.
Possono essere forniti rapporti di test del prodotto, specifiche tecniche e documentazione di qualità pertinente requisiti del cliente e del progetto.
Usune supporta la configurazione del quadro in base agli schemi elettrici del cliente anziché limitare i progetti a una disposizione standard dell'armadio. Questo approccio è adatto per appaltatori EPC, distributori elettrici, sistemi integratori e utenti industriali con diversi requisiti di circuito.
Usune ha più di 14 anni di esperienza nel campo delle apparecchiature elettriche e mantiene un team di ricerca e sviluppo esperto in grado di supportare la progettazione e la configurazione tecnica specifiche del progetto.

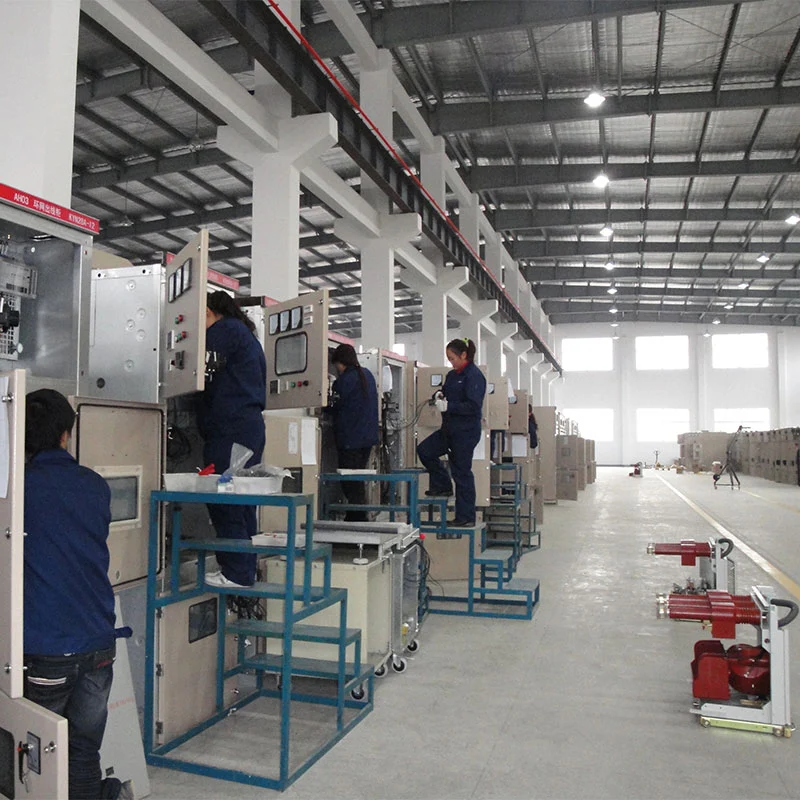

Il controllo qualità viene implementato durante tutto il processo di produzione, coprendo componenti, assemblaggio, componenti elettrici test e attrezzature finite. I test di routine vengono completati prima della spedizione per verificare le prestazioni del prodotto.
Per le configurazioni standard, il periodo di produzione tipico è di circa 15–20 giorni dalla conferma tecnica e pagamento. Il tempo di consegna effettivo dipende dalla configurazione del prodotto, dalla quantità dell'ordine e dai requisiti del progetto.
Usune fornisce rapporti sui test dei prodotti e documentazione tecnica per supportare l'ispezione del cliente e del fornitore procedure di qualificazione, approvazione del progetto e messa in servizio.
Un pannello di media tensione a cassetto è un quadro elettrico per interni con involucro metallico che utilizza unità funzionali estraibili per la ricezione, la distribuzione, la misurazione, il controllo e la protezione dell'energia a media tensione. La sua configurazione modulare permette di combinare diverse funzioni dell'armadio a seconda dell'impianto elettrico.
La serie KYN28 supporta applicazioni da 3,6 kV, 7,2 kV e 12 kV. Gli esatti requisiti di tensione nominale e isolamento deve essere confermato in base all'impianto elettrico del cliente.
SÌ. Gli armadi di ingresso, uscita, TP, misurazione, sezionatore bus e isolamento possono essere combinati in un unico quadro scaletta secondo lo schema unifilare e le esigenze distributive del progetto.
SÌ. La disposizione modulare è adatta per fabbriche con più alimentatori, motori, trasformatori e produzione carichi che richiedono una distribuzione organizzata dell'energia a media tensione.
Il concetto di armadio modulare consente ai progettisti di progettare diverse unità funzionali in base alle attuali e requisiti di distribuzione previsti. L'espansione futura dovrebbe essere presa in considerazione durante la progettazione iniziale del locale elettrico progettazione della linea di quadri.
SÌ. Usune supporta i requisiti OEM inclusi loghi dei clienti, nomi di aziende e configurazioni specifiche del progetto, soggetto a conferma tecnica.
Per le configurazioni standard, il periodo di produzione tipico è di circa 15–20 giorni dalla conferma tecnica e pagamento. Il programma finale dipende dalla quantità e dalla configurazione dell'ordine.
Usune può fornire specifiche tecniche, rapporti di test del prodotto, documentazione di qualità e altro relativo al progetto documenti in base alle esigenze del cliente.
Il periodo di garanzia standard è di 12 mesi dalla data di spedizione, fatte salve le condizioni tecniche e commerciali concordate condizioni.
Se stai acquistando un pannello a cassetto a media tensione per un impianto di produzione, una sottostazione, un progetto minerario, edificio commerciale, struttura infrastrutturale o installazione elettrica specializzata, Usune può fornire a configurazione in base alle effettive esigenze di distribuzione.
Invia il tuo schema unifilare, tensione nominale, corrente nominale, livello di cortocircuito, numero di entranti e uscenti circuiti, funzioni dell'armadio e condizioni di installazione a Usune per valutazione tecnica e preventivo.
